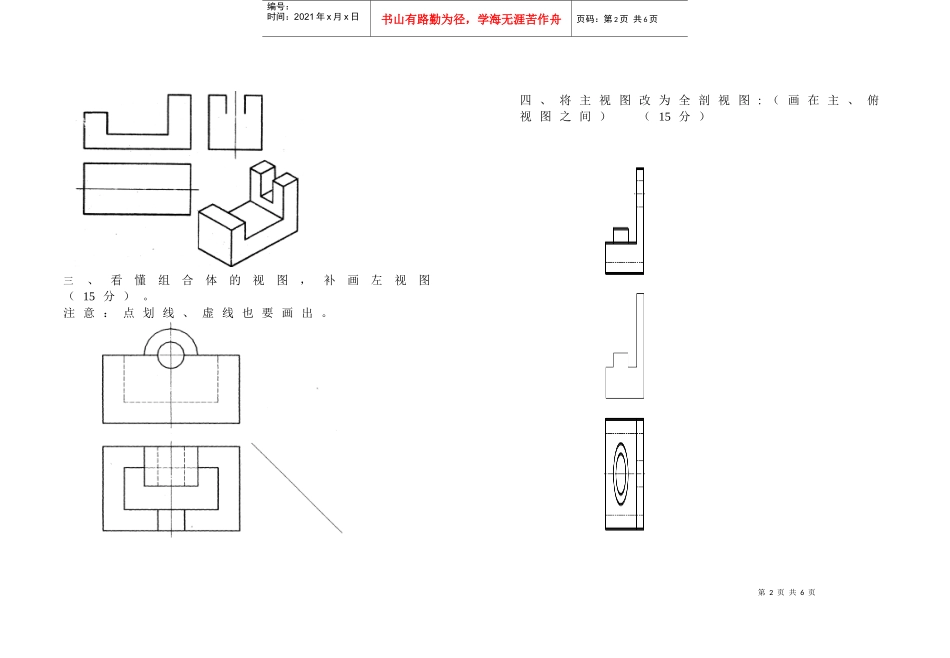

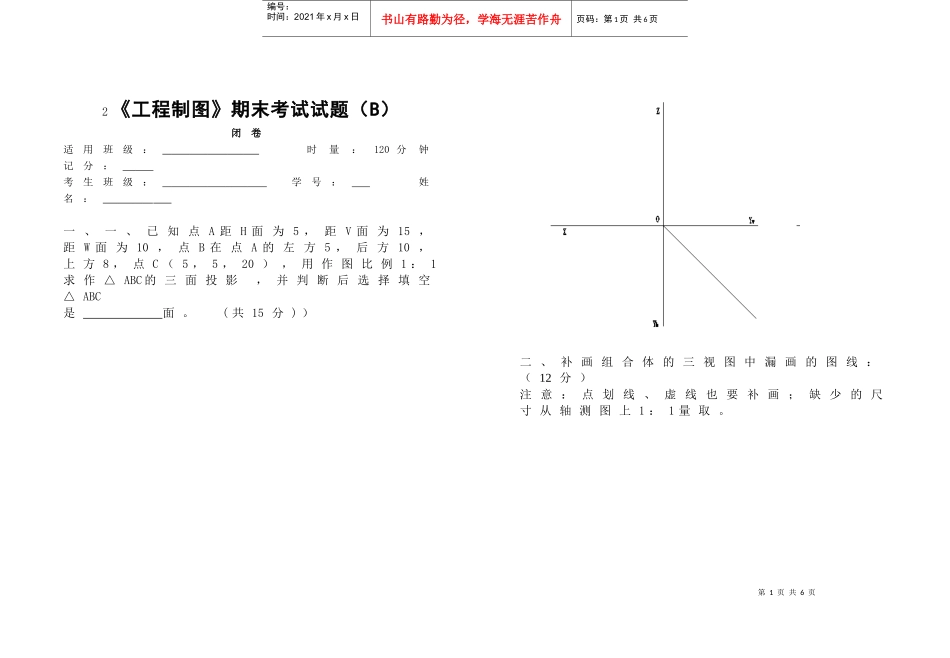

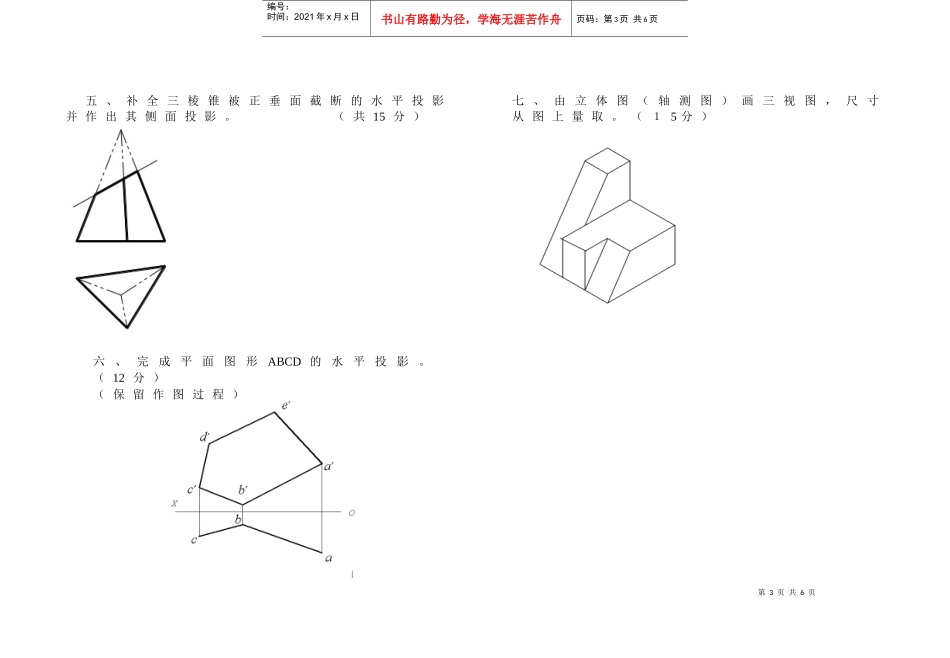

第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页2《工程制图》期末考试试题(B)闭卷适用班级:时量:120分钟记分:考生班级:学号:姓名:一、一、已知点A距H面为5,距V面为15,距W面为10,点B在点A的左方5,后方10,上方8,点C(5,5,20),用作图比例1:1求作△ABC的三面投影,并判断后选择填空△ABC是面。(共15分))二、补画组合体的三视图中漏画的图线:(12分)注意:点划线、虚线也要补画;缺少的尺寸从轴测图上1:1量取。第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页三、看懂组合体的视图,补画左视图(15分)。注意:点划线、虚线也要画出。四、将主视图改为全剖视图:(画在主、俯视图之间)(15分)第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页五、补全三棱锥被正垂面截断的水平投影并作出其侧面投影。(共15分)六、完成平面图形ABCD的水平投影。(12分)(保留作图过程)七、由立体图(轴测图)画三视图,尺寸从图上量取。(15分)第4页共6页第3页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共6页《工程制图》考试试题(B)参考答案一、已知点A距H面为5,距V面为15,距W面为10,点B在点A的左方5,后方10,上方8,点C(5,5,20),用作图比例1:1求作△ABC的三面投影,判别△ABC是面(将判别结果填在空内)(共15分)评分细则:每个点4分,连线3分二、补画组合体的三视图中漏画的图线:(12分)注意:点划线、虚线也要补画;尺寸可从轴测图上1:1量取。三、看懂组合体的视图,补画左视图(15分)。注意:点划线、虚线也要画出。四、将主视图改为全剖视图(15第5页共6页第4页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共6页分)五、补全三棱锥被正垂面截断的水平投影并作出其侧面投影。(共15分)六、完成平面图形ABCD的水平投影。(12分)第6页共6页第5页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共6页七、画轴测图所示组合体的三视图,尺寸从图上量取。(15分)
