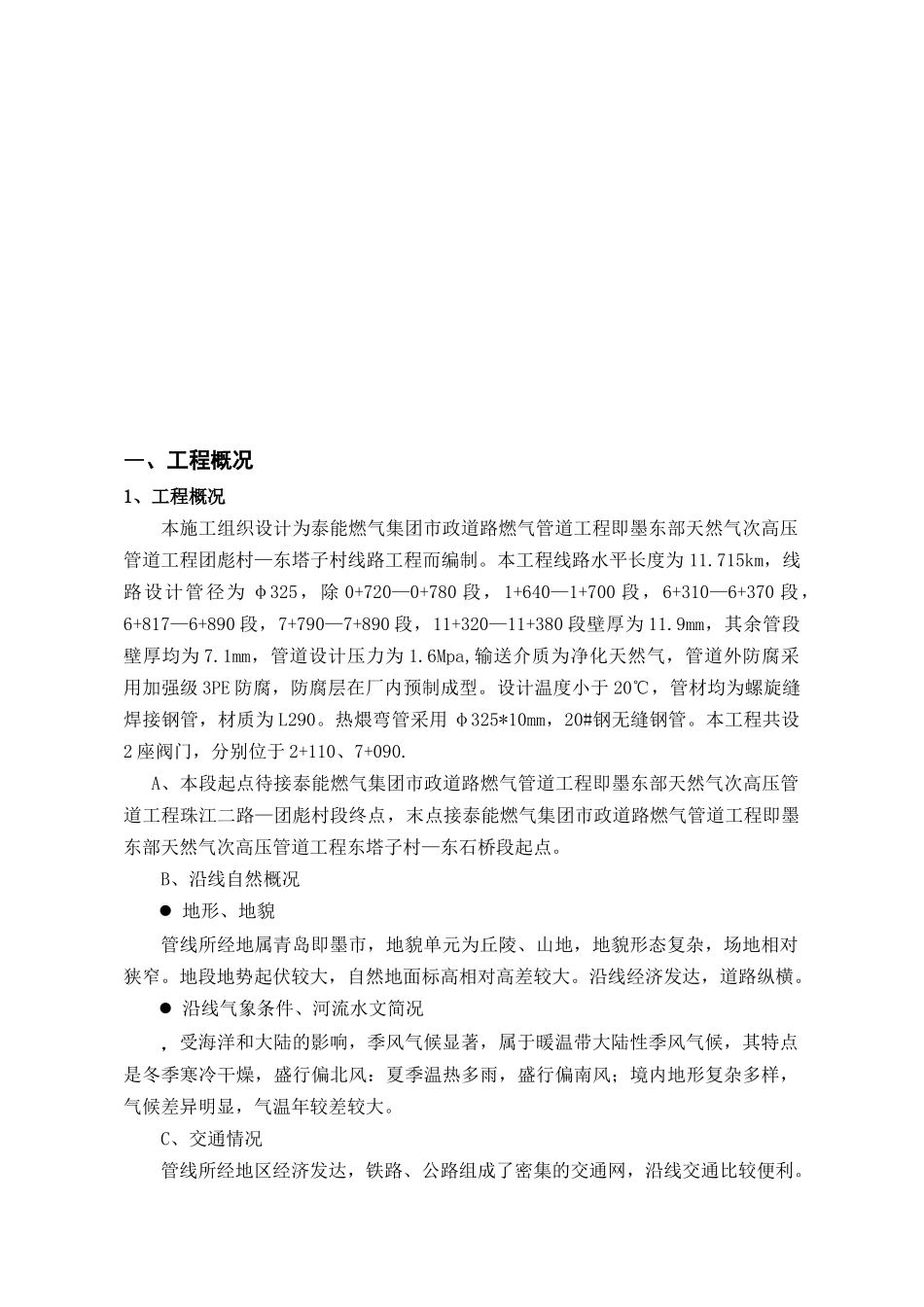

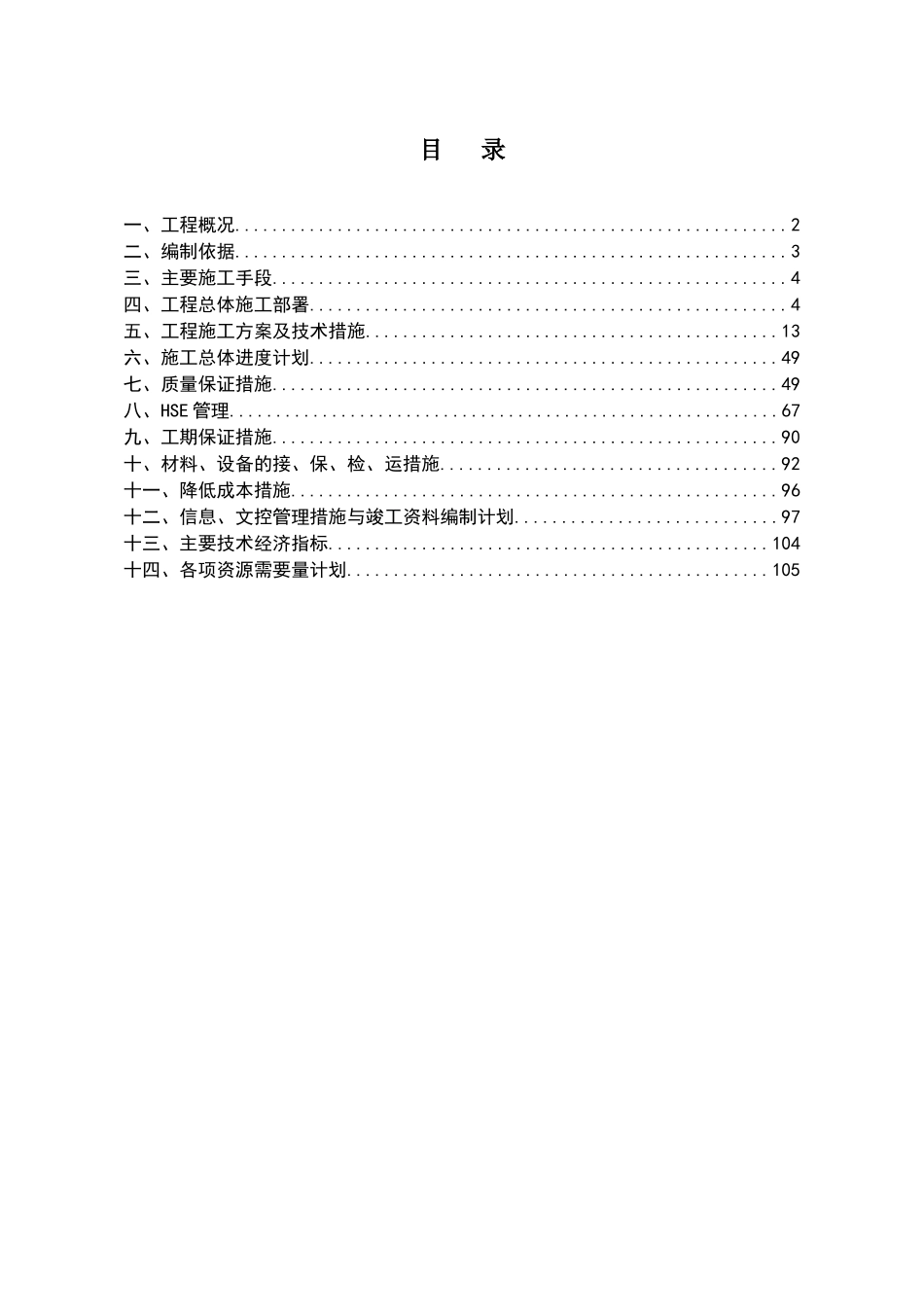

泰能燃气集团市政道路燃气管道工程即墨东部天然气次高压管道工程团彪村—东塔子村施工组织设计编制：审核：审批：青岛天然气高压管道工程中国化学工程第十三建设有限公司项目经理部2014年3月17日目录一、工程概况...........................................................2二、编制依据...........................................................3三、主要施工手段.......................................................4四、工程总体施工部署...................................................4五、工程施工方案及技术措施............................................13六、施工总体进度计划..................................................49七、质量保证措施......................................................49八、HSE管理...........................................................67九、工期保证措施......................................................90十、材料、设备的接、保、检、运措施....................................92十一、降低成本措施....................................................96十二、信息、文控管理措施与竣工资料编制计划............................97十三、主要技术经济指标...............................................104十四、各项资源需要量计划.............................................105一、工程概况1、工程概况本施工组织设计为泰能燃气集团市政道路燃气管道工程即墨东部天然气次高压管道工程团彪村—东塔子村线路工程而编制。本工程线路水平长度为11.715km，线路设计管径为φ325，除0+720—0+780段，1+640—1+700段，6+310—6+370段，6+817—6+890段，7+790—7+890段，11+320—11+380段壁厚为11.9mm，其余管段壁厚均为7.1mm，管道设计压力为1.6Mpa,输送介质为净化天然气，管道外防腐采用加强级3PE防腐，防腐层在厂内预制成型。设计温度小于20℃，管材均为螺旋缝焊接钢管，材质为L290。热煨弯管采用φ325*10mm，20#钢无缝钢管。本工程共设2座阀门，分别位于2+110、7+090.A、本段起点待接泰能燃气集团市政道路燃气管道工程即墨东部天然气次高压管道工程珠江二路—团彪村段终点，末点接泰能燃气集团市政道路燃气管道工程即墨东部天然气次高压管道工程东塔子村—东石桥段起点。B、沿线自然概况地形、地貌管线所经地属青岛即墨市，地貌单元为丘陵、山地，地貌形态复杂，场地相对狭窄。地段地势起伏较大，自然地面标高相对高差较大。沿线经济发达，道路纵横。沿线气象条件、河流水文简况，受海洋和大陆的影响，季风气候显著，属于暖温带大陆性季风气候，其特点是冬季寒冷干燥，盛行偏北风：夏季温热多雨，盛行偏南风；境内地形复杂多样，气候差异明显，气温年较差较大。C、交通情况管线所经地区经济发达，铁路、公路组成了密集的交通网，沿线交通比较便利。D、本标段主要工程量本标段的工程内容包括线路交桩放线、施工便道、作业带清理、防腐管运输、布管、管沟开挖、组装焊接、补口补伤、石粉拉运、下沟回填、三桩埋设、水工保护、地貌恢复以及标段内清管、扫线、测径、管道试压；承包合同及设计文件中要求的其他工作内容。本段主要工作量见下表。本标段主要工程量表序号项目单位数量备注一管道测量长度米11.715二3PE加强级防腐预制管φ325*7.1米11.272三3PE加强级防腐预制管φ325*11.9米443四常温型三层热缩套补口套1200五管道组装焊接1φ325*7.1米11.2722φ325*11.9米4433热煨弯管制作安装Rh=4DN个41六穿越工程1穿越铁路、公路米/处152穿越河流、水渠米/处4七线路附属工程1标志桩个602警示带米11715热煨弯管弯曲半径为R=4DN，采用无缝钢管制作。对于大中型河流采用定向钻方式穿越，中型河流则视水量及自然地质情况分别采用定向钻或顶管方式穿越，小型河流采用大开挖方式穿越。管道防腐采用外防腐层加阴极保护的联合保护方案。本工程埋地管道全部采用加强级黑色3层PE外防腐层，热煨弯头防腐采用聚乙烯热收缩带。补口采用聚乙烯热收缩带；补伤采用聚乙烯补伤片。管道全线均采用埋地敷...
