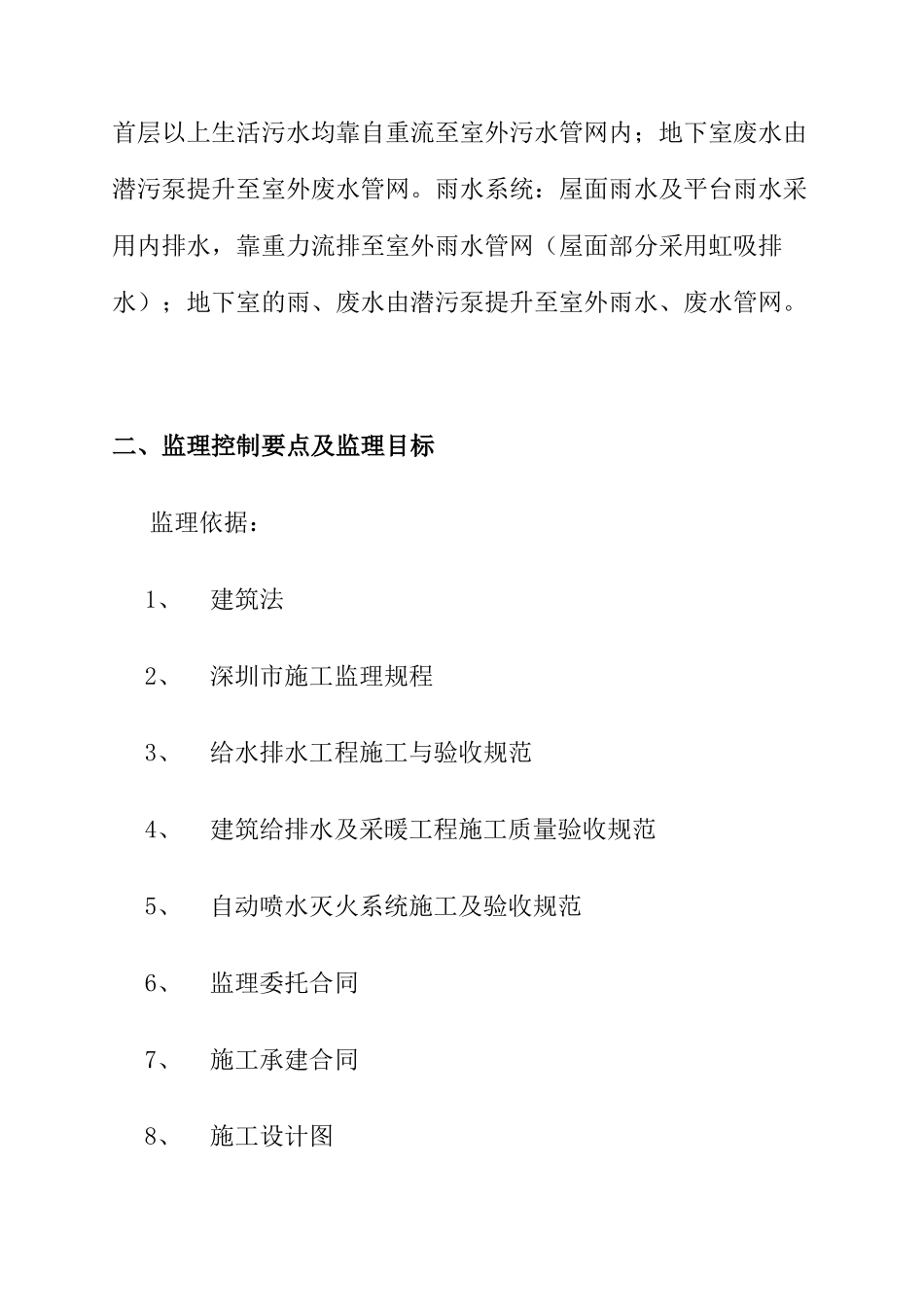

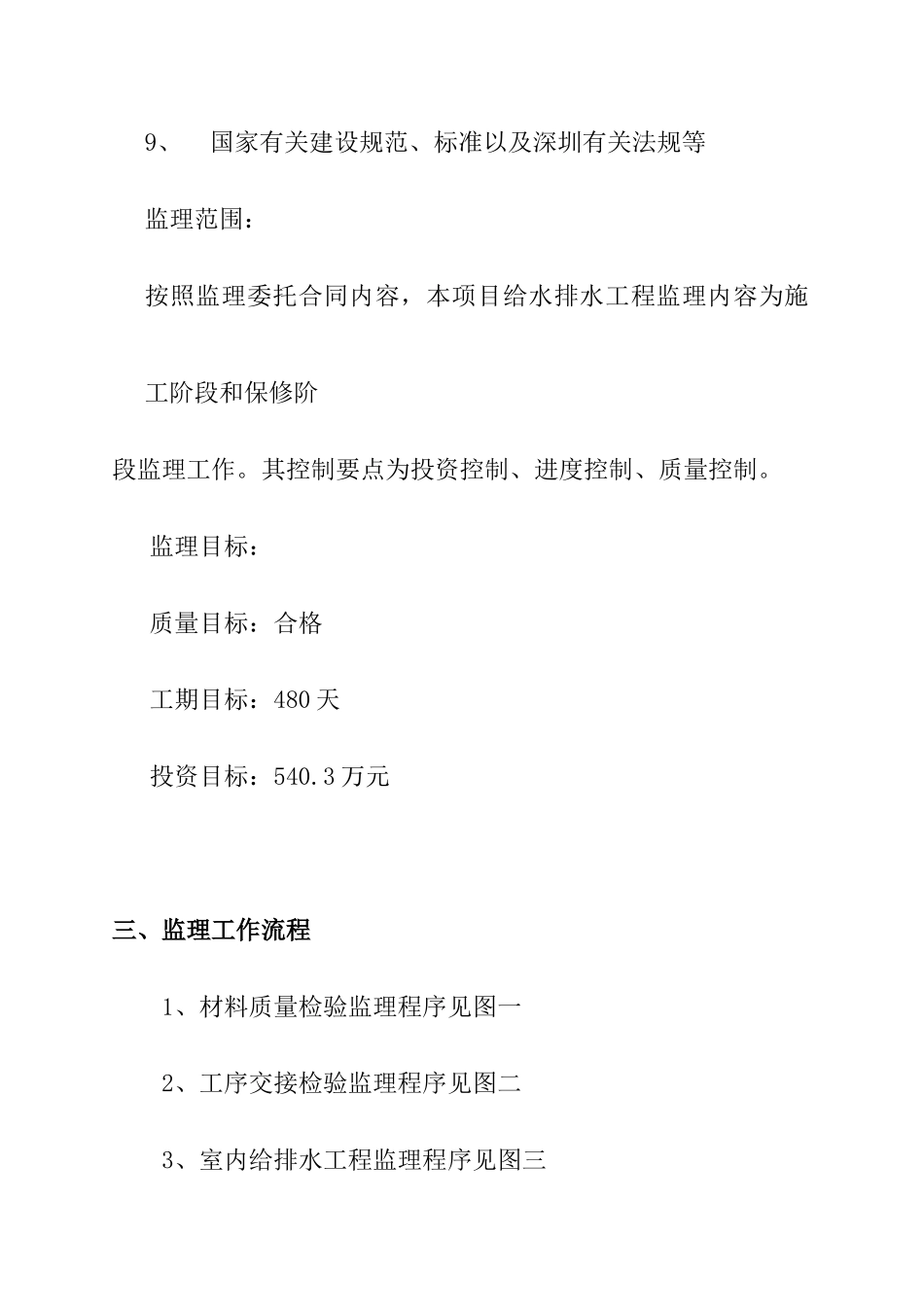

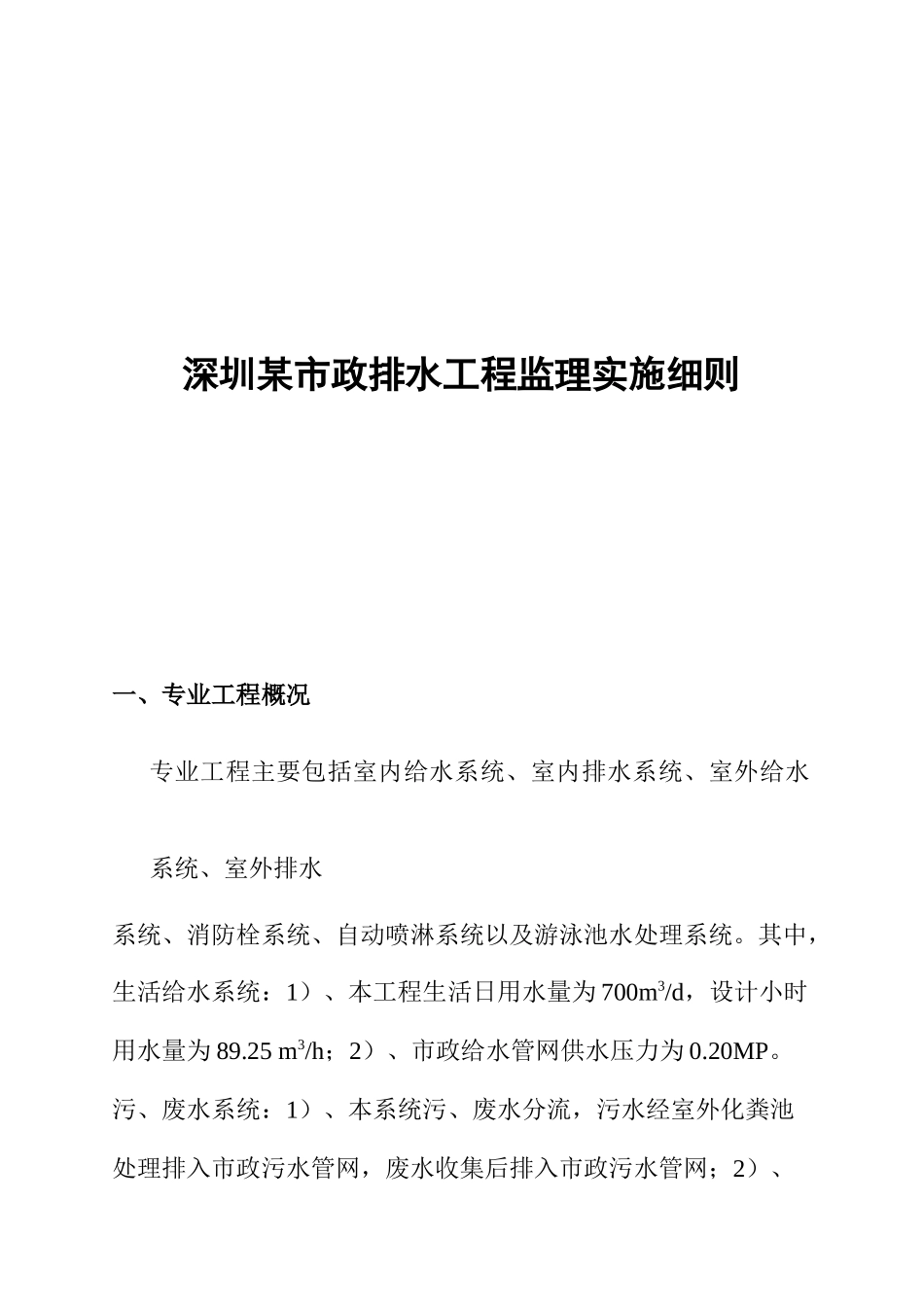

深圳某市政排水工程监理实施细则一、专业工程概况专业工程主要包括室内给水系统、室内排水系统、室外给水系统、室外排水系统、消防栓系统、自动喷淋系统以及游泳池水处理系统。其中，生活给水系统：1）、本工程生活日用水量为700m3/d，设计小时用水量为89.25m3/h；2）、市政给水管网供水压力为0.20MP。污、废水系统：1）、本系统污、废水分流，污水经室外化粪池处理排入市政污水管网，废水收集后排入市政污水管网；2）、首层以上生活污水均靠自重流至室外污水管网内；地下室废水由潜污泵提升至室外废水管网。雨水系统：屋面雨水及平台雨水采用内排水，靠重力流排至室外雨水管网（屋面部分采用虹吸排水）；地下室的雨、废水由潜污泵提升至室外雨水、废水管网。二、监理控制要点及监理目标监理依据：1、建筑法2、深圳市施工监理规程3、给水排水工程施工与验收规范4、建筑给排水及采暖工程施工质量验收规范5、自动喷水灭火系统施工及验收规范6、监理委托合同7、施工承建合同8、施工设计图9、国家有关建设规范、标准以及深圳有关法规等监理范围：按照监理委托合同内容，本项目给水排水工程监理内容为施工阶段和保修阶段监理工作。其控制要点为投资控制、进度控制、质量控制。监理目标：质量目标：合格工期目标：480天投资目标：540.3万元三、监理工作流程1、材料质量检验监理程序见图一2、工序交接检验监理程序见图二3、室内给排水工程监理程序见图三4、室外给水工程监理程序见图四5、室外排水工程监理程序见图五图一材料质量检验程序图不合格材料送样退样监理检查封样材料进场不合格退货现场检验送检合格签署材料认证工序施工完毕返工施工单位自检通知监理工程师检查会同现场检查试验室检验图二工序交接检验程序图不合格材料进场施工合格不合格合格图三室内给排水工程监理程序与业主签订施工合同承包商设计交底及图纸会审、监理报项目组名单承包商报准备进场设备清单承包商报年、月、周进度计划承包商报施工组织设计承包商审批监理工程师总监申报开工报告承包商审核总监批准开工报告总监给水系统排水系统原材料报审填A表抽样检验监理工程师成品半成品报审填A表设备报审填A表核查监理工程师申请预留预埋验收核查监理工程师系统分项安装承包商局部试压承包商分段灌水试验承包商验收确认监理工程师验收确认监理工程师卫生洁具安装室外排污管安装、申请闭水验收现场验收监理、质检系统试压、冲洗申请初验承包商审核资料监理工程师、初验监理组织竣工验收业主图四室外给水工程监理程序NYYNN测量放线沟槽开挖验槽监理工程师检验沟底抽水边坡支护安装管道报监理工程师检验砌阀门井管道防腐管道制作安装阀门YNNYNY图五室外排水工程监理程序测量放线沟槽开挖沟底抽水边坡支护管道试压清洗消毒密实度检查验收报监理工程师检验试压记录外观检查填土夯实NYYNYNYN污水Y雨水验槽监理工程师检验砼基础监理工程师检验管道安装监理工程师检验填土夯实闭水试验接口包封检查井施工NY四、监理工作的方法及措施：监理工作内容主要包括投资控制、进度控制、质量控制、合同管理、信息管理和组织协调等。投资、进度、质量控制是利用技术措施、组织措施、合同措施、经济措施等方法，分为事前、事中、事后三个阶段来实施；而合同管理、信息管理、组织协调是贯穿整个工程阶段的。一）质量控制密实度检验验收施工阶段的控制重点是质量控制（一）事前控制1、学习有关图纸及技术资料2、学习操作规程及质量标准3、对施工机具进行审批4、审查施工人员的上岗证（如焊工证、电工证等）5、审核施工单位提交的施工组织设计或技术方案1）是否有独立的组织机构；2）工期安排是否合理，是否满足总工期的要求；3）工序安排是否恰当，重点应审核施工工序与其它专业的配合；施工人员投入的计划审核；4）施工方法是否满足施工要求或规范要求；5）机械设备、人员安排是否充足、合理，人员职责和分工是否明确；6）材料的进场计划及堆放地点是否合理，施工材料是否满足设计要求；7）施工现场是否采取安全保护措施；8）分项工程验收、检查程序是否符合规范要求。6、工程所需原材料、半成品的质量控制所有用于工程的主要材料、成品、半...
