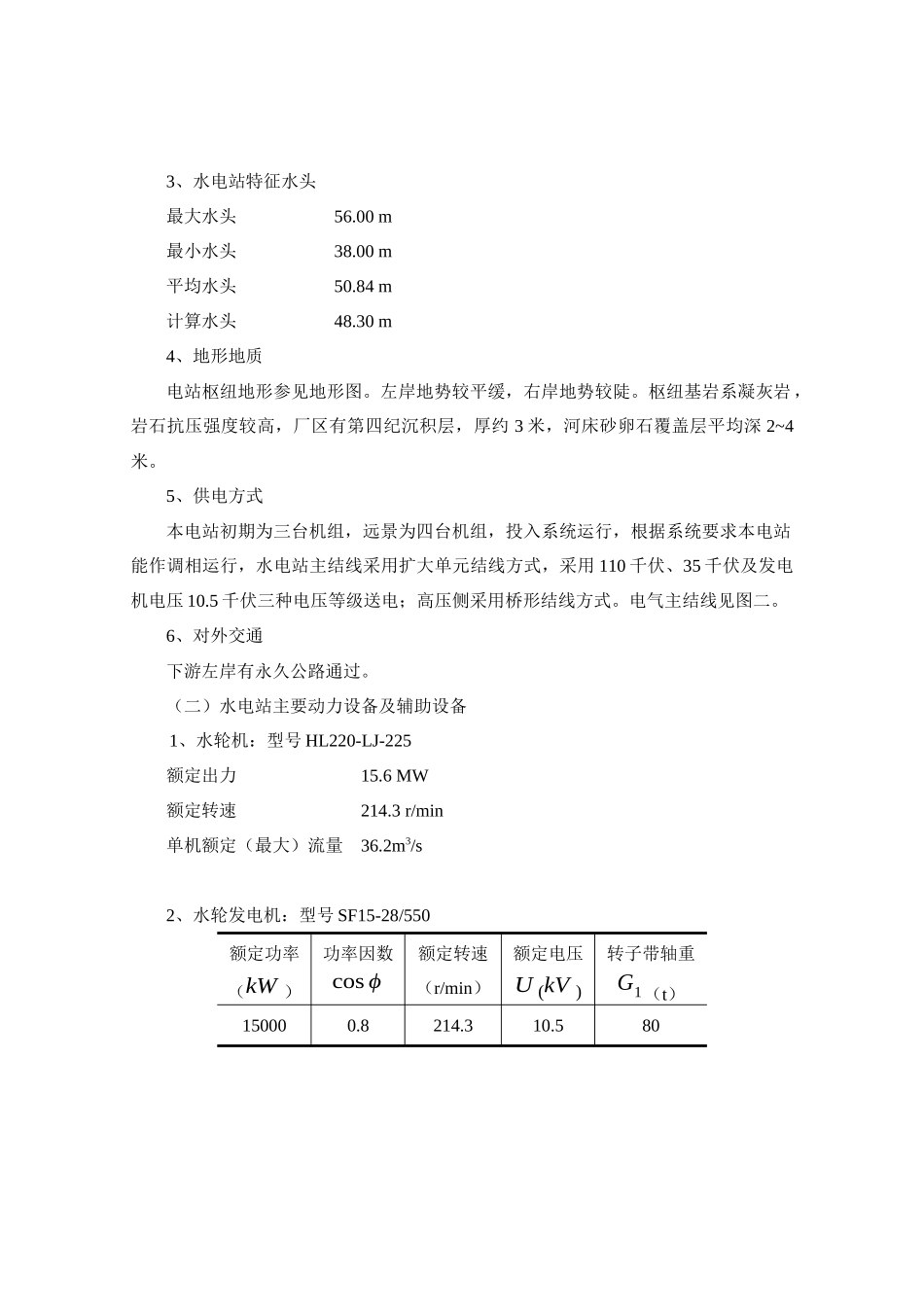

湘贺水电站工程概况和基本资料一、工程概况湘贺水利枢纽位于向河上游，河流全长270公里，流域面积6000平方公里属于山区河流。本枢纽控制流域面积1350平方公里，总库容22.15亿立方米，为多年调节水库。本枢纽的目标是防洪和发电。主要建筑物有重力拱坝，坝高77.5米，弧长370米；泄洪建筑物；开敞式溢洪道或泄洪隧洞；发电引水隧洞及岸边地面厂房等工程。水电站总装机60MW，装机4台，单机15MW。电站担任工农业负荷，全部建成后担任系统灌溉负荷。二、电站枢纽电站厂房位于右岸坝下游几十米处，由引水隧洞供水，主洞内径5.5米，支洞内径3.4米，厂内装置4台混流式立式机组，出线方向为下游，永久公路通至左岸。三、设计依据及参数（一）水库及水电站特征参数1、水库水位水库校核洪水位140.00m水库设计洪水位137.00m水库正常高水位125.00m水库发电死水位108.00m设计洪水尾水位77.00m校核洪水尾水位78.50m2、厂址水位流量关系曲线水位（m）68.5069.2069.7569.7569.9070.20流量（m3/s）0.040.080.0120.0160.0200.0水位（m）70.9571.6072.2074.5076.3078.50流量（m3/s）400600.0800.01000.01200.014003、水电站特征水头最大水头56.00m最小水头38.00m平均水头50.84m计算水头48.30m4、地形地质电站枢纽地形参见地形图。左岸地势较平缓，右岸地势较陡。枢纽基岩系凝灰岩，岩石抗压强度较高，厂区有第四纪沉积层，厚约3米，河床砂卵石覆盖层平均深2~4米。5、供电方式本电站初期为三台机组，远景为四台机组，投入系统运行，根据系统要求本电站能作调相运行，水电站主结线采用扩大单元结线方式，采用110千伏、35千伏及发电机电压10.5千伏三种电压等级送电；高压侧采用桥形结线方式。电气主结线见图二。6、对外交通下游左岸有永久公路通过。（二）水电站主要动力设备及辅助设备1、水轮机：型号HL220-LJ-225额定出力15.6MW额定转速214.3r/min单机额定（最大）流量36.2m3/s2、水轮发电机：型号SF15-28/550额定功率（kW）功率因数cosϕ额定转速（r/min）额定电压U(kV)转子带轴重G1（t）150000.8214.310.58064708400490438403350335017602430920439011502000图1发电机外形尺寸示意图3、调速器设备（1）调速器型号：DT-100机械柜尺寸：长×宽×高=750×950×1375（mm）电气柜尺寸：长×宽×高=550×804×2360（mm）（2）油压装置型号：YZ-l.0型号油箱长度m(mm)油箱宽度n(mm)油罐总高H（mm）油罐筒高h（mm）油罐直径D（mm）YZ-1.019161900245716949304、厂房附属设备（l）水轮机前的蝴蝶阀型号直径（cm）承受水头(m)装置方式阀重（吨）阀体长（m）吊孔尺寸（m）DF340-8534085立轴201.21.8×4.3（2）桥式吊车详见附表1，选定吊车型号，选用有关尺寸．5、电气设备（l）三相三线圈主变二台型号：SFSL1-50000/110/35/10尺寸：长×宽×高=6820×4520×8200（mm）轨距：1435（mm）检修起吊高度8200（mm）主变压器身重39.5（吨）（2）厂用变压器二台型号：SJL1－630/10/0.4厂用变压器参考数据：变压器容量(KVA)厂变室面积门高（m）吊物孔尺寸（m）630/105×32.52.5×2.0（3）机旁盘每台机六块：控制盘1块，保护盘1块，表计盘1块，动力盘1块，励磁盘2块。尺寸：宽×厚×高=800×550×2360(mm)（三）副厂房参考面积（单位：m2）（1）直接生产副厂房①中央控制室100~120②电缆室与中控室同③通讯室20~50④发电机电压配电装置室40~50⑤厂用盘室30~40⑥直流系统室蓄电池室40~50酸室10~14套间5~6充电机室10~15通风机室10~15直流盘室20~25⑦母线廓道宽度不少于2.0m⑧厂变室15⑨空压机及贮气筒室3~40⑩油桶及油处理室50~55⑾排水泵室15~20集水井容积30~35（m3）（2）检修、试验用房①测量表计试验室30~40②高压试验室20~30③电工试验室20~30④机修间40~50⑤工具间10~15（3）间接辅助生产用房①交接班室20~25②值班休息室15~20③办公室15~20④浴室厕所10~20⑤警卫室10附表1：桥式吊车型号及尺寸起重机名称容量（吨）跨度起升高度（m）主要尺寸（毫米）极限尺寸（毫米）主钩副钩LK(m)主钩副钩最大宽度轨道中心至外缘距离轨道面到机顶面距离两小车吊钩间距离吊钩到轨顶距离吊钩至轨道中心距离主钩副钩BB1HLhh1L1L2双小车2×...
