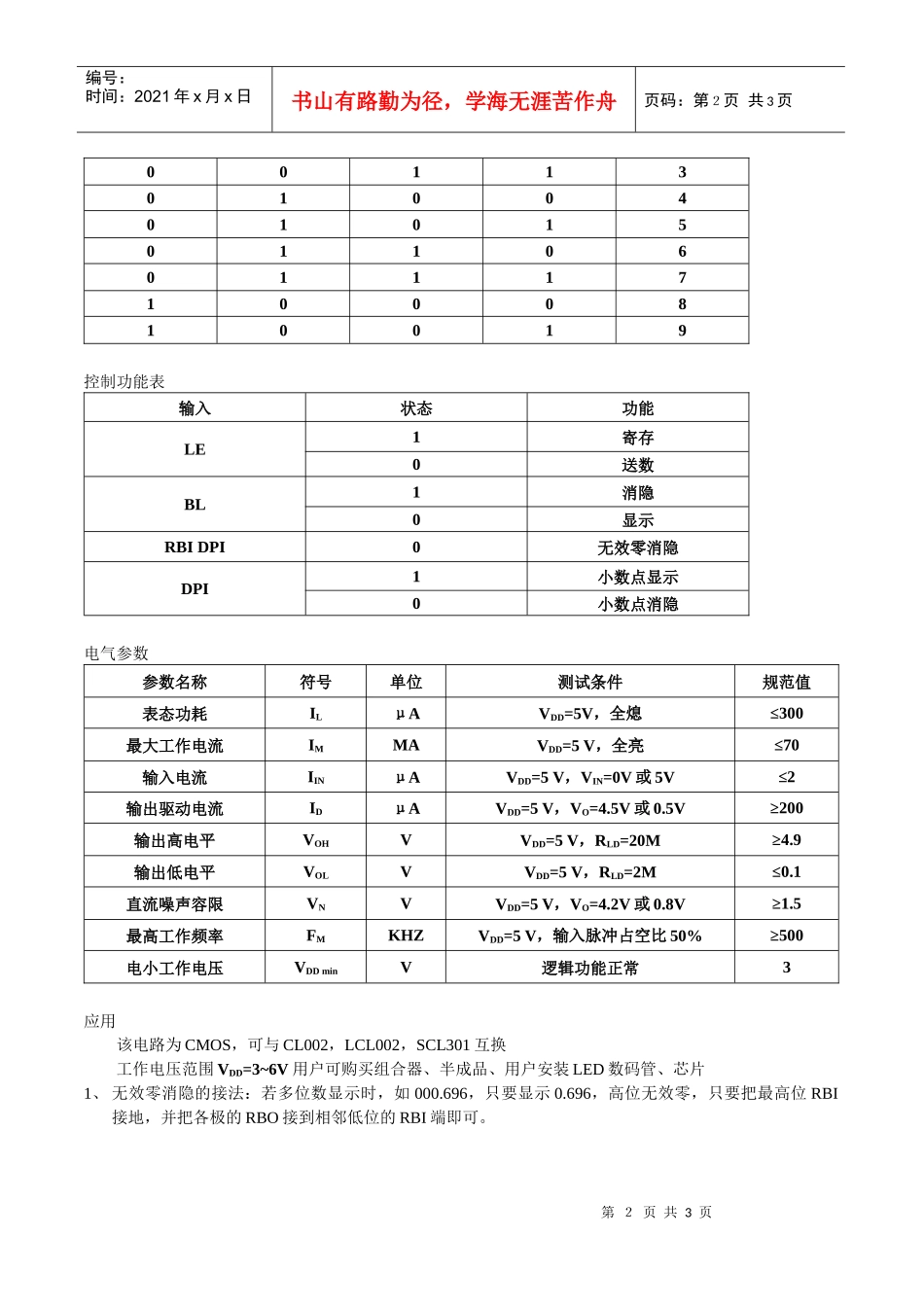

第１页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共3页研制中的带驱动的LED数码管概述具有寄存、译码驱动、LED显示三合一功能；有BCD码输出、消隐、小数点消隐控制等功能。在数字式仪器、仪表等各种数字电子设备中，作十进制计数用。管脚排列及定义序号符号功能序号符号功能1ABCD码输入端9QD锁存寄存器中的BCD码输出端2LE寄存器锁存控制端10QC锁存寄存器中的BCD码输出端3RBI多位数字中无效零消隐控制输入端11QB锁存寄存器中的BCD码输出端4RBO多位数字中无效零消隐控制输入端，用于控制下位的无效零消隐12QA锁存寄存器中的BCD码输出端5BL数码管消隐控制端，在多位数中，可用于位扫描显示控制。13DBCD码输入端6DPI小数点消隐控制端14CBCD码输入端7VLED公共负极15BBCD码输入端8Vss电源负极16Vdd电源正极字型显示表输入显示字型DCBA000000001100102第２页共3页第１页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共3页00113010040101501106011171000810019控制功能表输入状态功能LE1寄存0送数BL1消隐0显示RBIDPI0无效零消隐DPI1小数点显示0小数点消隐电气参数参数名称符号单位测试条件规范值表态功耗ILμAVDD=5V，全熄≤300最大工作电流IMMAVDD=5V，全亮≤70输入电流IINμAVDD=5V，VIN=0V或5V≤2输出驱动电流IDμAVDD=5V，VO=4.5V或0.5V≥200输出高电平VOHVVDD=5V，RLD=20M≥4.9输出低电平VOLVVDD=5V，RLD=2M≤0.1直流噪声容限VNVVDD=5V，VO=4.2V或0.8V≥1.5最高工作频率FMKHZVDD=5V，输入脉冲占空比50%≥500电小工作电压VDDminV逻辑功能正常3应用该电路为CMOS，可与CL002，LCL002，SCL301互换工作电压范围VDD=3~6V用户可购买组合器、半成品、用户安装LED数码管、芯片1、无效零消隐的接法：若多位数显示时，如000.696，只要显示0.696，高位无效零，只要把最高位RBI接地，并把各极的RBO接到相邻低位的RBI端即可。第３页共3页第２页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共3页2、限制功耗电流接法：工作电压5V时，V端（LED数码管公共负极）接到VSS即可。若要限制功耗电流，在V与VSS这间串入一个限流电阻。
