某市海河泵站施工组织设计方案(DOC13页)VIP免费

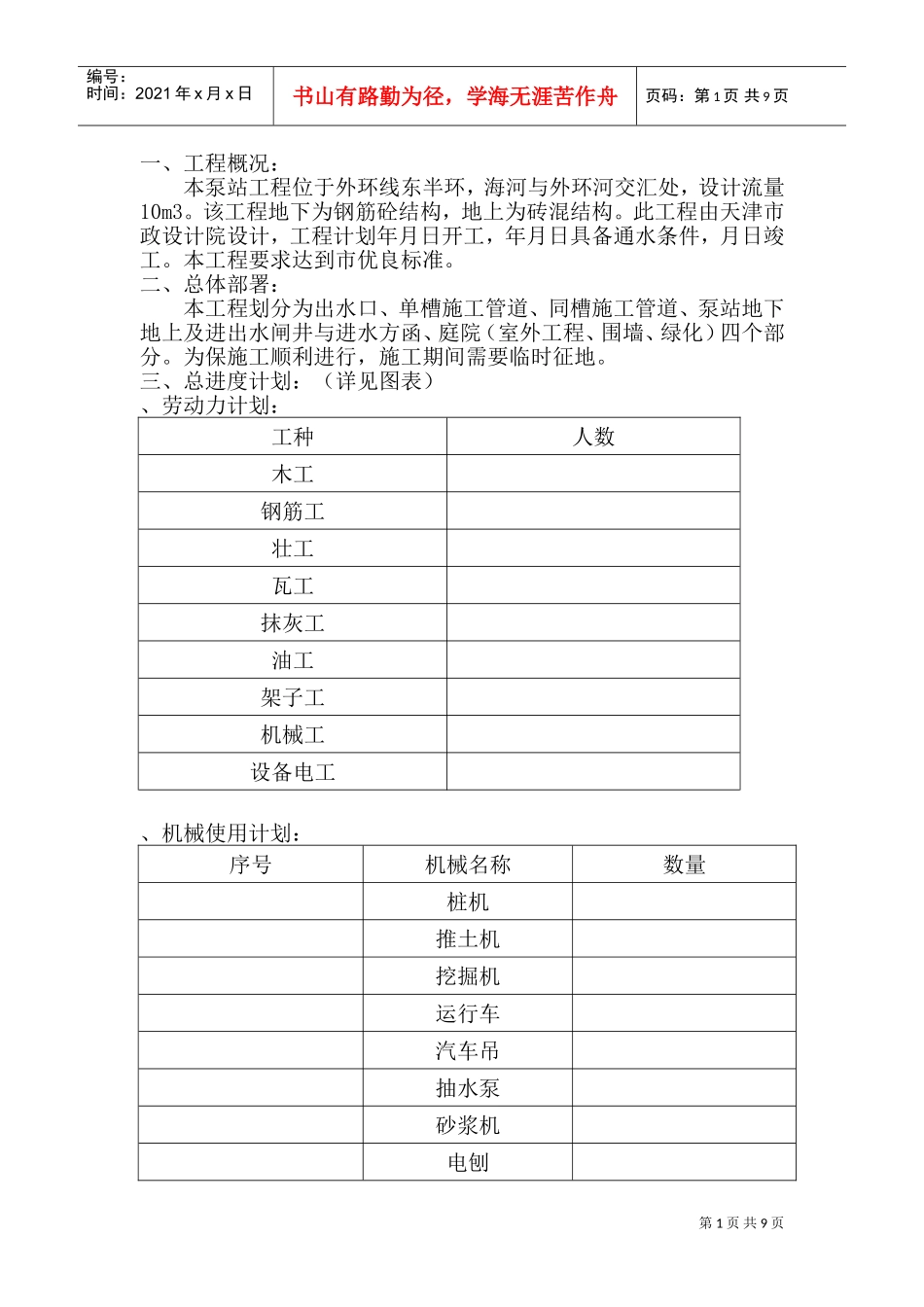

某市海河泵站施工组织设计方案(DOC13页)_第1页
1/9

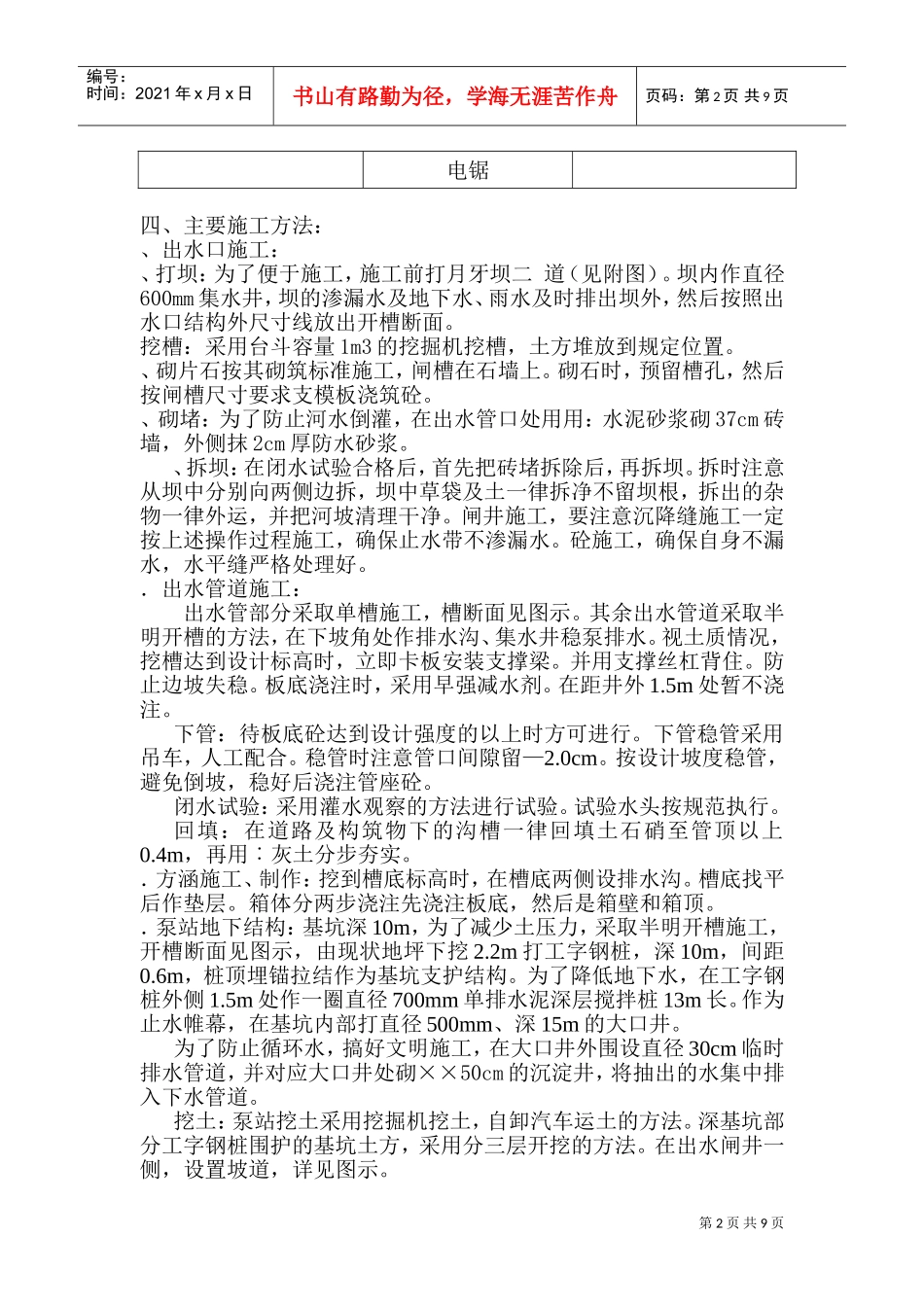

某市海河泵站施工组织设计方案(DOC13页)_第2页
2/9
某市海河泵站施工组织设计方案(DOC13页)_第3页
3/9
第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页一、工程概况:本泵站工程位于外环线东半环,海河与外环河交汇处,设计流量10m3。该工程地下为钢筋砼结构,地上为砖混结构。此工程由天津市政设计院设计,工程计划年月日开工,年月日具备通水条件,月日竣工。本工程要求达到市优良标准。二、总体部署:本工程划分为出水口、单槽施工管道、同槽施工管道、泵站地下地上及进出水闸井与进水方函、庭院(室外工程、围墙、绿化)四个部分。为保施工顺利进行,施工期间需要临时征地。三、总进度计划:(详见图表)、劳动力计划:工种人数木工钢筋工壮工瓦工抹灰工油工架子工机械工设备电工、机械使用计划:序号机械名称数量桩机推土机挖掘机运行车汽车吊抽水泵砂浆机电刨第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页电锯四、主要施工方法:、出水口施工:、打坝:为了便于施工,施工前打月牙坝二道(见附图)。坝内作直径600mm集水井,坝的渗漏水及地下水、雨水及时排出坝外,然后按照出水口结构外尺寸线放出开槽断面。挖槽:采用台斗容量1m3的挖掘机挖槽,土方堆放到规定位置。、砌片石按其砌筑标准施工,闸槽在石墙上。砌石时,预留槽孔,然后按闸槽尺寸要求支模板浇筑砼。、砌堵:为了防止河水倒灌,在出水管口处用用:水泥砂浆砌37cm砖墙,外侧抹2cm厚防水砂浆。、拆坝:在闭水试验合格后,首先把砖堵拆除后,再拆坝。拆时注意从坝中分别向两侧边拆,坝中草袋及土一律拆净不留坝根,拆出的杂物一律外运,并把河坡清理干净。闸井施工,要注意沉降缝施工一定按上述操作过程施工,确保止水带不渗漏水。砼施工,确保自身不漏水,水平缝严格处理好。.出水管道施工:出水管部分采取单槽施工,槽断面见图示。其余出水管道采取半明开槽的方法,在下坡角处作排水沟、集水井稳泵排水。视土质情况,挖槽达到设计标高时,立即卡板安装支撑梁。并用支撑丝杠背住。防止边坡失稳。板底浇注时,采用早强减水剂。在距井外1.5m处暂不浇注。下管:待板底砼达到设计强度的以上时方可进行。下管稳管采用吊车,人工配合。稳管时注意管口间隙留—2.0cm。按设计坡度稳管,避免倒坡,稳好后浇注管座砼。闭水试验:采用灌水观察的方法进行试验。试验水头按规范执行。回填:在道路及构筑物下的沟槽一律回填土石硝至管顶以上0.4m,再用︰灰土分步夯实。.方涵施工、制作:挖到槽底标高时,在槽底两侧设排水沟。槽底找平后作垫层。箱体分两步浇注先浇注板底,然后是箱壁和箱顶。.泵站地下结构:基坑深10m,为了减少土压力,采取半明开槽施工,开槽断面见图示,由现状地坪下挖2.2m打工字钢桩,深10m,间距0.6m,桩顶埋锚拉结作为基坑支护结构。为了降低地下水,在工字钢桩外侧1.5m处作一圈直径700mm单排水泥深层搅拌桩13m长。作为止水帷幕,在基坑内部打直径500mm、深15m的大口井。为了防止循环水,搞好文明施工,在大口井外围设直径30cm临时排水管道,并对应大口井处砌××50cm的沉淀井,将抽出的水集中排入下水管道。挖土:泵站挖土采用挖掘机挖土,自卸汽车运土的方法。深基坑部分工字钢桩围护的基坑土方,采用分三层开挖的方法。在出水闸井一侧,设置坡道,详见图示。第3页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页钢筋工程:.钢筋绑扎前,在基层弹线,保证结构位置正确。.施工要确保钢筋的保护层厚度,垫块间距不大于1.5m,以防因钢筋和钢丝惯穿而渗水。.整个基础钢筋在砼开盘前必须一次绑扎完毕,梁板主筋采用焊接。底板筋采用绑扎接头。.绑轧钢筋前认真检查料单,成品筋与小样筋核实,与图纸复核。.钢筋采用加工厂制作、现场绑扎的方法,钢筋直径大于25mm的采用焊接接头,其余的钢筋采用绑扎接头。操作过程如下)凡直径12mm以下的光圆钢筋,均采用拉直后使用。)搭接焊必须满足(双面焊)、(单面焊)焊后必须同心,绑扎搭接倍数大于。)同一断面搭接率控制在以内。)为控制钢筋间距、保护层,砼墙钢筋采用垫块控制。底板钢筋采用钢筋支架控制。因立墙钢筋一次立起太高,用内外脚手控制...
