火炬钢结构安装施工方法及质量标准(五)VIP免费

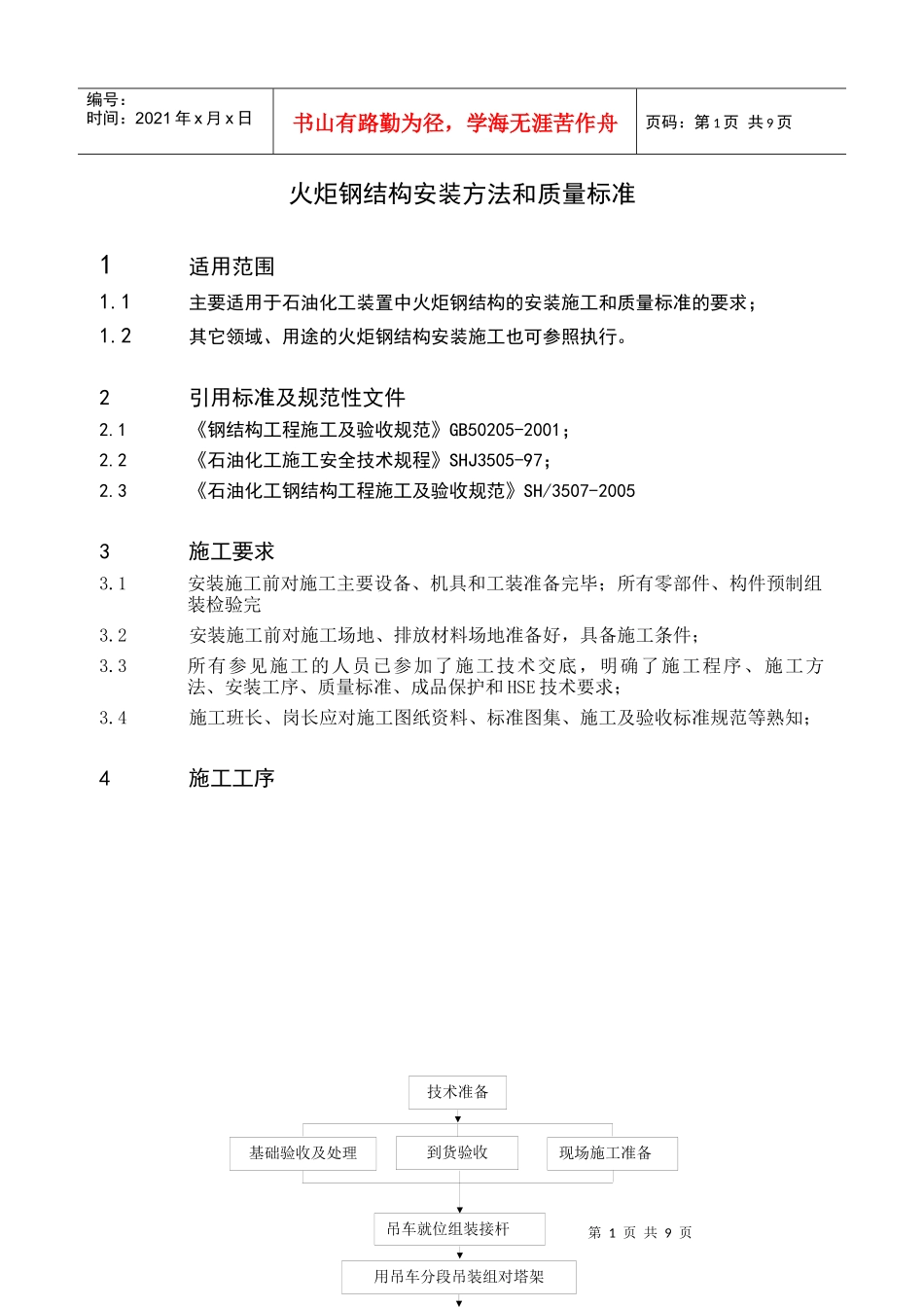

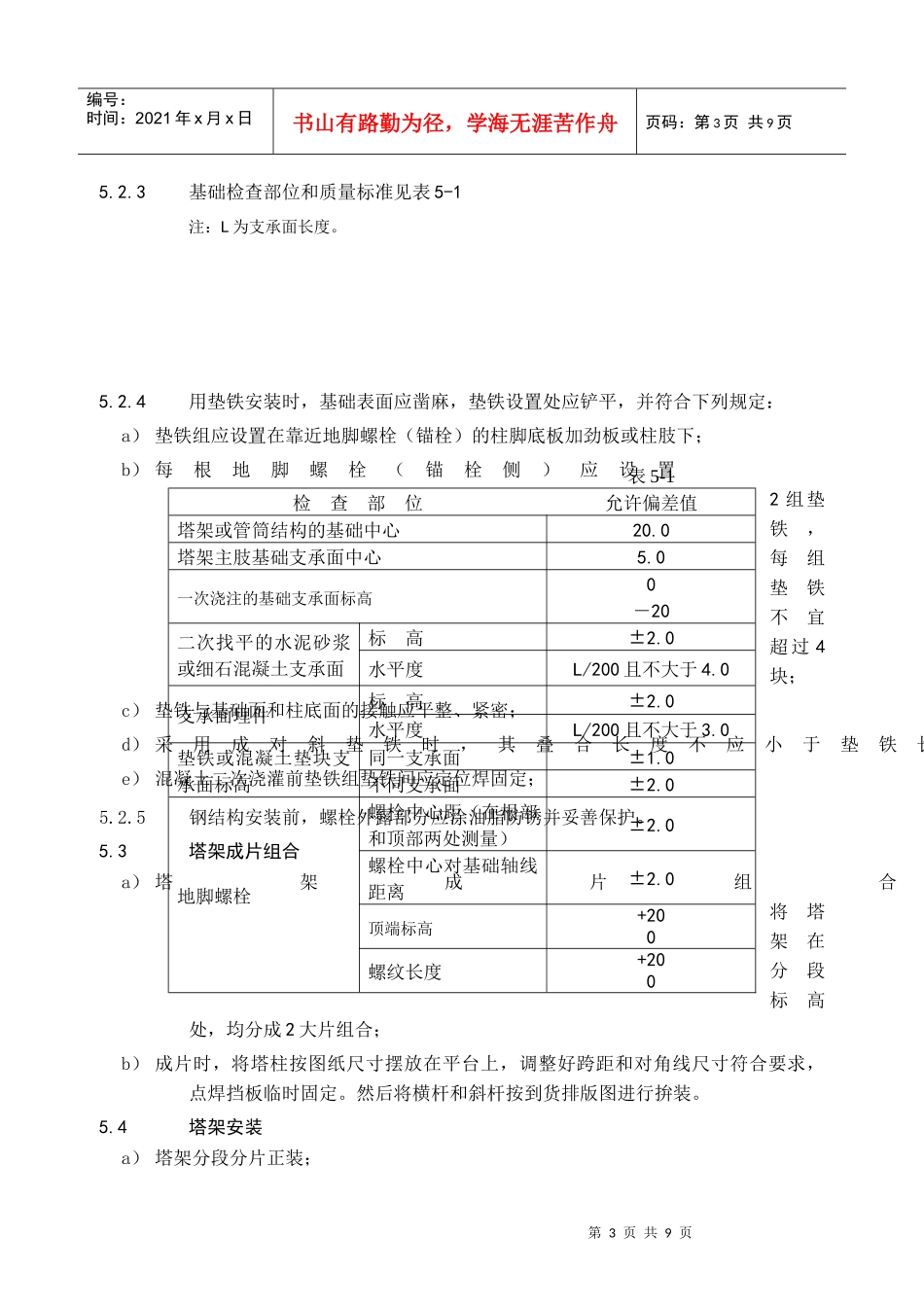

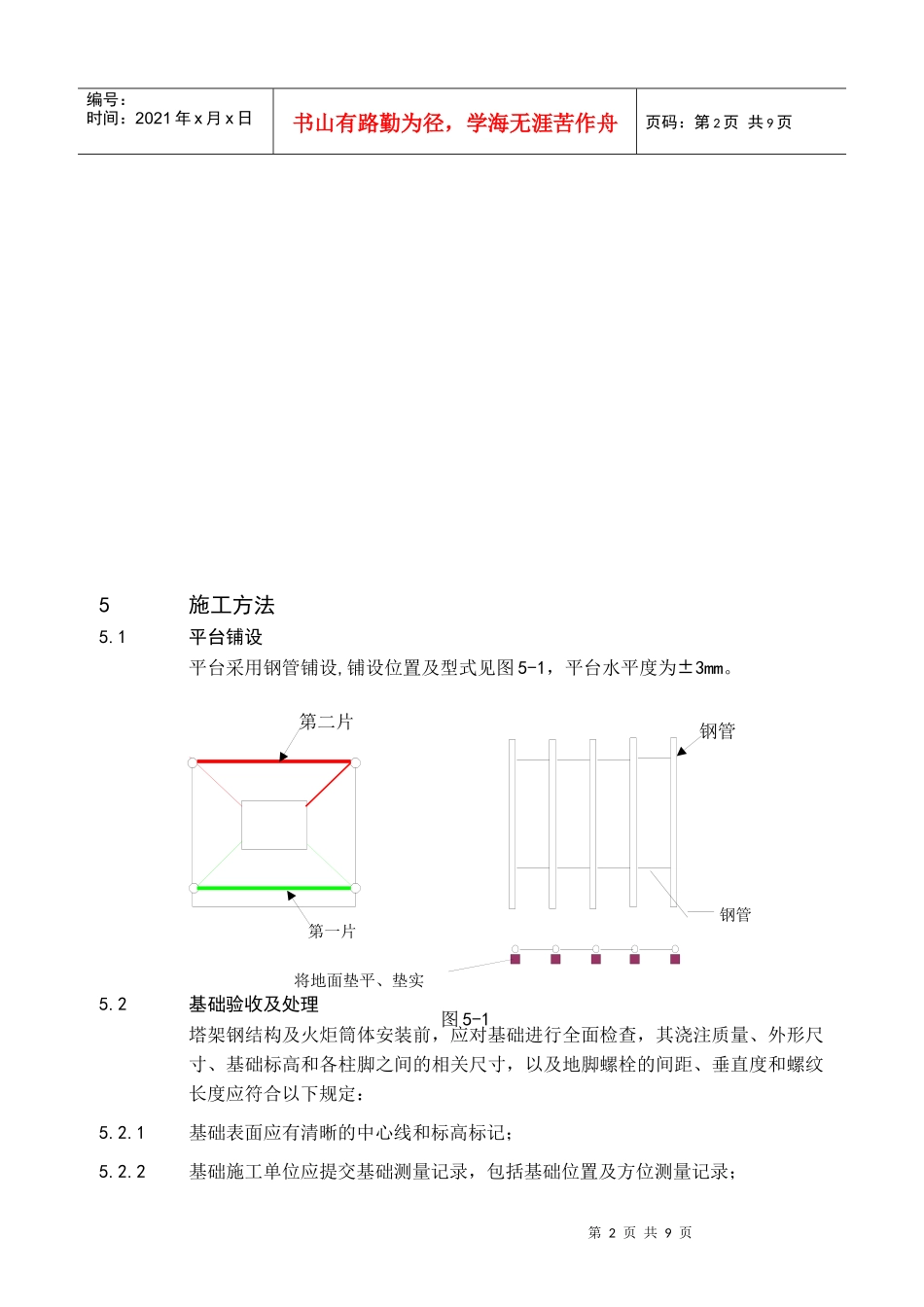

第1页共9页技术准备基础验收及处理现场施工准备到货验收用吊车分段吊装组对塔架吊车就位组装接杆编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页火炬钢结构安装方法和质量标准1适用范围1.1主要适用于石油化工装置中火炬钢结构的安装施工和质量标准的要求；1.2其它领域、用途的火炬钢结构安装施工也可参照执行。2引用标准及规范性文件2.1《钢结构工程施工及验收规范》GB50205-2001；2.2《石油化工施工安全技术规程》SHJ3505-97；2.3《石油化工钢结构工程施工及验收规范》SH/3507-20053施工要求3.1安装施工前对施工主要设备、机具和工装准备完毕；所有零部件、构件预制组装检验完3.2安装施工前对施工场地、排放材料场地准备好，具备施工条件；3.3所有参见施工的人员已参加了施工技术交底，明确了施工程序、施工方法、安装工序、质量标准、成品保护和HSE技术要求；3.4施工班长、岗长应对施工图纸资料、标准图集、施工及验收标准规范等熟知；4施工工序第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页5施工方法5.1平台铺设平台采用钢管铺设,铺设位置及型式见图5-1，平台水平度为±3mm。5.2基础验收及处理塔架钢结构及火炬筒体安装前，应对基础进行全面检查，其浇注质量、外形尺寸、基础标高和各柱脚之间的相关尺寸，以及地脚螺栓的间距、垂直度和螺纹长度应符合以下规定：5.2.1基础表面应有清晰的中心线和标高标记；5.2.2基础施工单位应提交基础测量记录，包括基础位置及方位测量记录；将地面垫平、垫实钢管钢管第一片第二片图5-1第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页5.2.3基础检查部位和质量标准见表5-1注：L为支承面长度。5.2.4用垫铁安装时，基础表面应凿麻，垫铁设置处应铲平，并符合下列规定：a）垫铁组应设置在靠近地脚螺栓（锚栓）的柱脚底板加劲板或柱肢下；b）每根地脚螺栓（锚栓侧）应设置2组垫铁，每组垫铁不宜超过4块；c）垫铁与基础面和柱底面的接触应平整、紧密；d）采用成对斜垫铁时，其叠合长度不应小于垫铁长度的e）混凝土二次浇灌前垫铁组垫铁间应定位焊固定；5.2.5钢结构安装前，螺栓外露部分应涂油脂防锈并妥善保护。5.3塔架成片组合a）塔架成片组合在管式平台上进行，根据现场实际情况，为保证吊装，按上图所示，将塔架在分段标高处，均分成2大片组合；b）成片时，将塔柱按图纸尺寸摆放在平台上，调整好跨距和对角线尺寸符合要求，点焊挡板临时固定。然后将横杆和斜杆按到货排版图进行拚装。5.4塔架安装a）塔架分段分片正装；表5-1检查部位允许偏差值塔架或管筒结构的基础中心20.0塔架主肢基础支承面中心5.0一次浇注的基础支承面标高0－20二次找平的水泥砂浆或细石混凝土支承面标高±2.0水平度L/200且不大于4.0支承面埋件标高±2.0水平度L/200且不大于3.0垫铁或混凝土垫块支承面标高同一支承面±1.0不同支承面±2.0地脚螺栓螺栓中心距（在根部和顶部两处测量）±2.0螺栓中心对基础轴线距离±2.0顶端标高+200螺纹长度+200第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页b）分段吊装的塔架应在吊装前将其底部和吊点部位用角钢或槽钢作刚性封固，以防止吊装过程中变形而不利于塔架的组对，并校准两段塔架间的相互连接尺寸；c）塔架的安装和火炬的筒体安装采用吊车吊装，小火炬筒体直接利用塔架上部挂滑轮组进行分段倒装；d）下部分两片吊装就位后，用晃绳与倒链稳固并调整平面斜度，用塔架地脚螺栓调整中心垂直度和柱分段截面处法兰的水平度，合格后将其余两面构件连接成框，各柱顶的水平度偏差调整为0，对角线偏差也调整为0，成框检查合格后，紧固螺栓并进行二次灌浆。之后仍按上述方法再进行上一层的成片、成框安装；e）塔架安装过程中，塔柱、横杆、斜杆等的连接螺栓必须100%穿孔，次要部位的螺栓允许有总数的2%不能穿孔，但必须征得设计人员的同意后，再进行焊接补修。5.5塔架安装质量标准5.5.1塔架任一分段组装或散装分段后，其尺寸质量标准表5-2的规定，塔架分段尺寸如图5-2所示...
