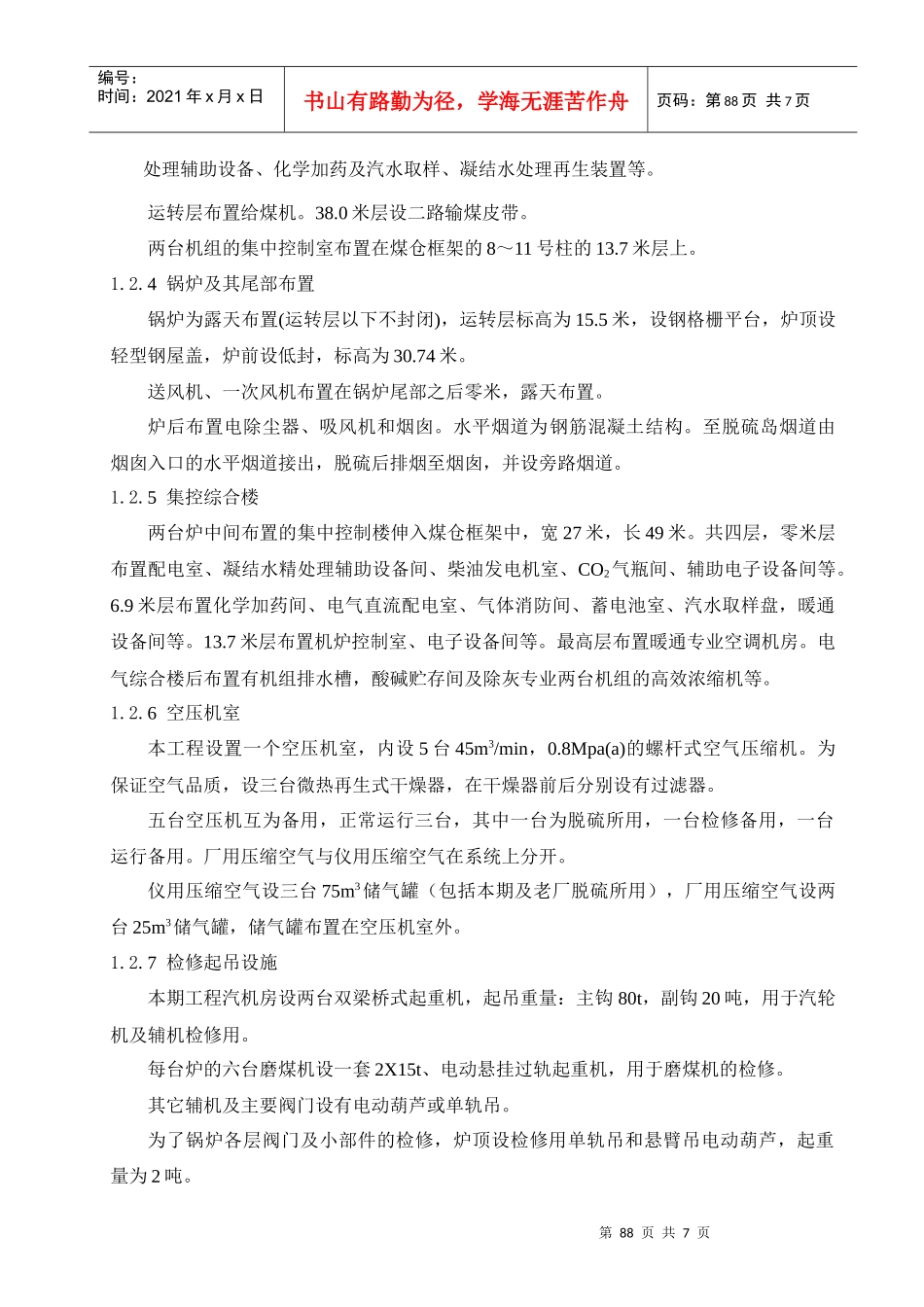

第三章总平面布置及力能供应第一节总平面布置1.1二期工程总平面布置1.1.1一期工程布置形式一期工程平行于长江大堤，布置在长江大堤南侧，由南向北依次为220KV屋内配电装置、主厂房、煤场三列式布置格局。主厂房固定端朝东，扩建端朝西，出线向南，厂区主入口采用侧入式，主干道与电厂生产试验楼入口相对。1.1.2二期工程基本布局本期布置形式与一期相同，仍为三列式布置格局。新建主厂房在一期主厂房西侧，考虑管道走廊和消防要求相距35m,皮带中心线与一期取齐；厂区北向南依次为煤场、主厂房、升压站。主厂房炉后与煤场之间布置烟气脱硫设施，扩建端上煤。本方案规划总容量3600MW（2×300MW+2×600MW+3×600MW），本期利用一期预留的2×300MW机组场地，扩建2×600MW机组进行布置，并且尽量利用原预留的场地。本方案主厂房扩建端距鹿鸣泾河约350m，施工场地约23hm2，满足施工要求。规划三期主厂房在二期主厂房西侧连续扩建。输煤系统：按二、三期规划，分期实施。本期新建3.5万吨级经济型散装船1泊位专用卸煤码头1座，1500t/h公称出力的桥式卸船机1台，以及引桥和引桥部分带式输送机。以3号转运站为界，3号转运站以前至码头由三航院设计，3号转运站及以后输煤设施由西北院设计。煤场不扩建，干煤棚在原一期干煤棚西侧扩建30米。循环水系统：利用一期循环水泵房并新建一座循环水泵房，满足2×600MW机组，＃4机循环水供水管从新建取水泵房送出，穿过灰场和煤场西，从炉后进入主厂房。＃3机循环水供水管从一期循环水泵房送出，利用一期预留的循环水管线走廊，从厂前绕到主厂房A排外，然后进入主厂房。循环水排水管由扩建端向东北方向排入长江。排水全部利用一期排水口并扩宽，满足2×600MW机组排水。电气出线：本期扩建工程接入系统的电压等级为500kV，为屋内GIS配电装置，布置在主厂房南面，出线向南。本期启/备电源引自一期220KV配电装置备用间隔。除灰系统：本期新增加的灰处理区在厂区北面长江防洪堤外，采用气力除灰，架空输送，二期除灰方式与一期相同，干灰库在厂区东北方向防洪堤外一期灰库区扩建。附属设施：由于原有规划容量与本期扩建容量相差600MW，一期系统预留部分不能满足扩建容量的要求，故本期工程仍需新增部分设施。净水、化学水处理设施在一期预留第87页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第87页共7页场地内扩建就可满足本期要求。废水处理设施的预留容量仅能满足扩建一台机组的需要，仍需增建废水处理设施。电厂生活区：电厂一期生活区在主厂房东侧的厂区最东端，二期考虑增加职工宿舍4座，食堂部分扩建。1.1.3二期工程竖向布置根据厂区总平面布置方式及工艺要求，并结合自然地形，主要建构筑物地基处理，土石方工程量综合平衡，洪水位场地排水、管线接口标高综合考虑。本工程厂区竖向设计采用平坡式布置，并采用箭头法表示。设计标高3.20～3.40m。厂区地表雨水排水，采用场地→道路→雨水口→窨井的排水方式，经管道排至长江。根据规范及工艺要求，主要建构筑物室内外设计高差0.3m，次要建构筑物室内外设计高差为0.15～0.3m，当室内外高差较大时，可采用散水下加矮墙或局部调整场地设计坡度来解决。1.2二期工程主厂房布置1.2.1汽机房布置主厂房扩建方向为左扩建。汽轮发电机组机头朝向扩建端，纵向顺列布置。汽机房分三层：底层（0.00米），中间层（6.9米），运转层（13.7米）。汽机运转层采用大平台布置，运转层标高为13.7米，两台机组之间设大件重物起吊孔。每台机组配置的两台汽动给水泵组头对头纵向布置在靠近B排柱侧。在9～10号柱之间设运转层至零米的检修起吊孔。1.2.2除氧间布置除氧框架分为：底层（0.00米），中间层（6.9米），运转层（13.7米）、除氧器层（26.0米）。除氧间底层布置电动给水泵组、汽动给水泵前置泵等。中间层标高设为6.9米，该层布置5号和6号低压加热器。1、2、3号高压加热器布置在13.7米层上。除氧器、闭式循环冷却水膨胀水箱布置在26米层，露天布置。1.2.3煤仓间布置煤仓间分三层：底层（0.00米）、运转层（15.5米）、运煤皮带层（38.0米）。每台炉的六台中速磨煤机及其辅助设备布置在煤仓间零米，两...
