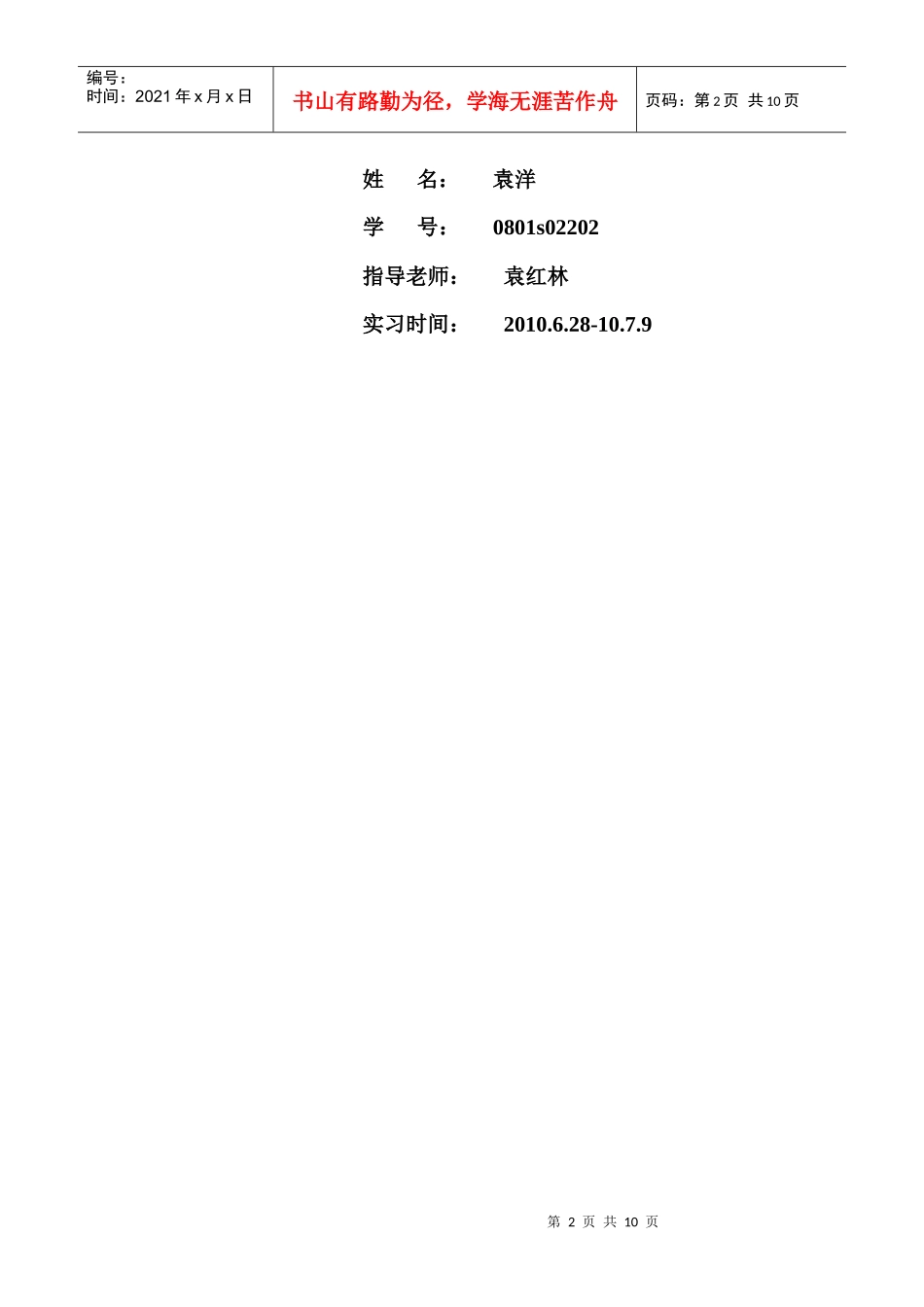

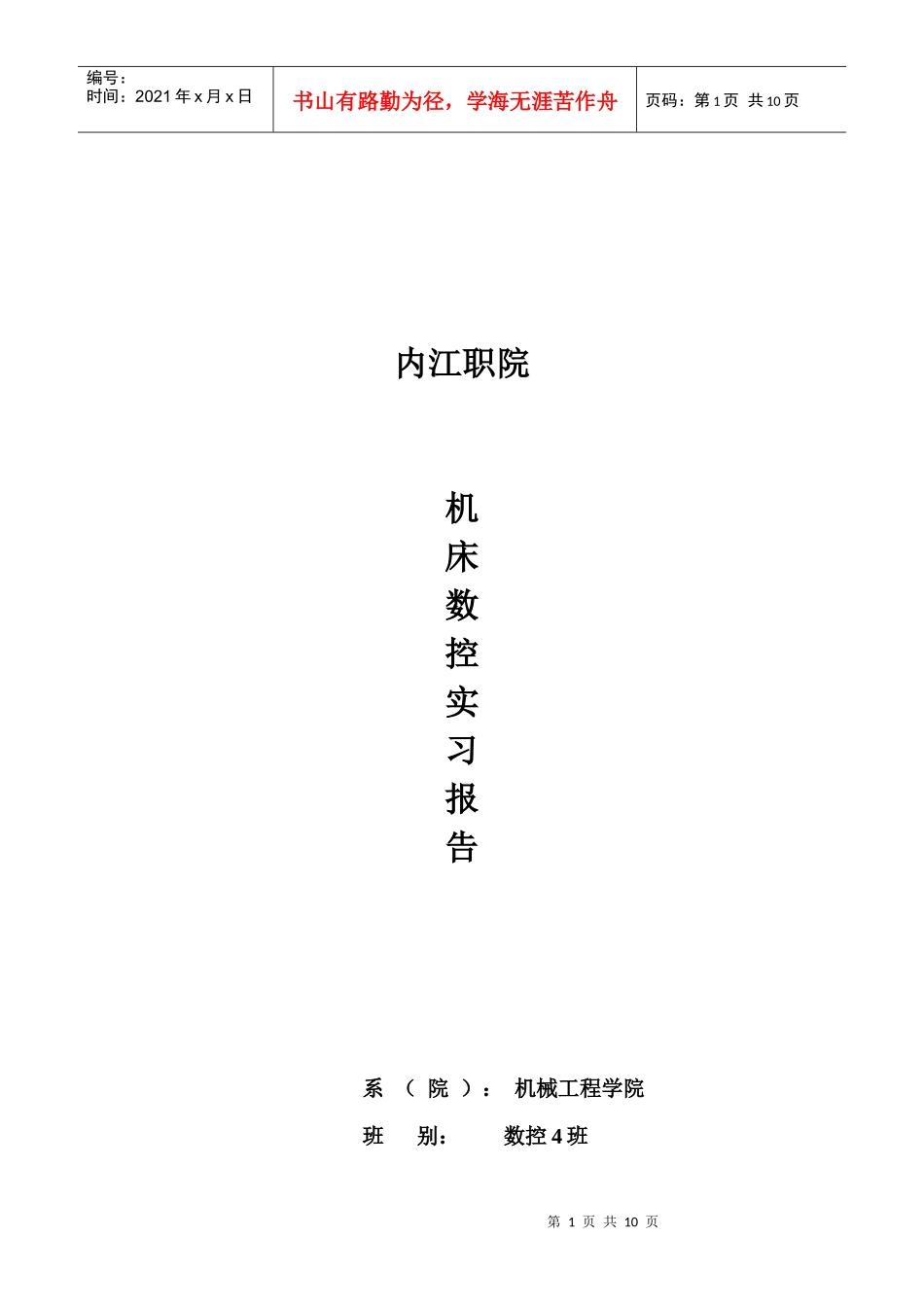

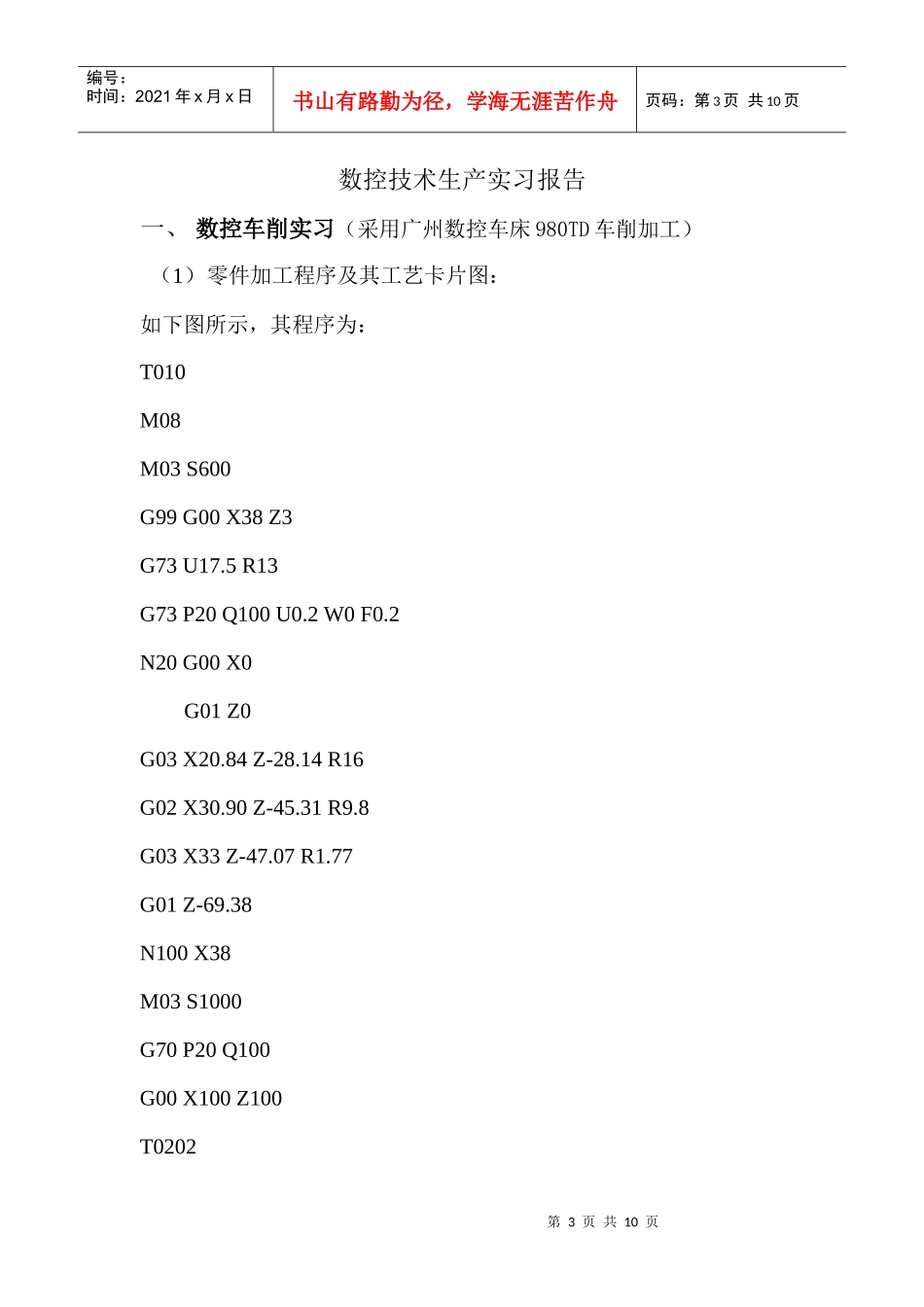

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页内江职院机床数控实习报告系（院）：机械工程学院班别：数控4班第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页姓名：袁洋学号：0801s02202指导老师：袁红林实习时间：2010.6.28-10.7.9第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页数控技术生产实习报告一、数控车削实习（采用广州数控车床980TD车削加工）（1）零件加工程序及其工艺卡片图：如下图所示，其程序为：T010M08M03S600G99G00X38Z3G73U17.5R13G73P20Q100U0.2W0F0.2N20G00X0G01Z0G03X20.84Z-28.14R16G02X30.90Z-45.31R9.8G03X33Z-47.07R1.77G01Z-69.38N100X38M03S1000G70P20Q100G00X100Z100T0202第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页G00X35Z-69.38G75R0.5G75X30Z-69.38P1000Q2000F0.07G00X100Z100T0404GOX36Z-45M03S500G92X32.46Z-65.38F1.5X31.92X31.38X30.84G00X100Z100M30第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页二、数控加工中心铣床加工工艺卡桂林理工大学金工实习中心数控铣削加工工艺卡产品型号零件号零件名称件数第1页实训产品凸模1件共1页零件加工路线零件规格车间D-1工序材料铝板库房下料重量0.4kg钳工去毛刺未加工前情况铝板钳工划线毛坯料500x100x13mm铝板数控铣铣成形钳工去毛刺零件技术要求检验室检验1.表面无毛刺序号工步名称设备名称设备型号工具编号工具名称工序内容单件工时备注1编程安装及调试22装夹平口钳扳手0.153铣数控铣床KVC1050A16立铣刀手动铣毛坯顶面104铣铣刀铣94x94F方形145铣槽铣16U形槽206钻孔钻8孔127检验8编制审核批准会签编制日期.第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页三、实习报告总结及其心得1、实训目的要求（1）、对各典型零件进行工艺分析及程序编制，能熟练掌握较复杂零件的编程。（2）、对所操作的数控系统能熟练掌握，并能在数控机床上进行加工操作及调试。（3）、能正确处理加工和操作中出现的相关问题。（4）、实训应在老师的知道下由学生独立完成，在实训中提倡独立思考、深入钻研、苦学巧干的学习态度，要严肃认真地完成实训任务，增强自己的实践动手能力。（5）、本实训也是针对数控机床操作工技能鉴定等级考试而进行的全面综合训练，其目的是为了使学生能顺利通过数控机床操作技能等级考试，是强化实践加工能力的重要措施。2、实训内容（1），熟悉机床操作面板机床操作面板由CRT显示器和操作键盘组成.其常用键的作用如下：A编辑方式的作用：新建程序、编辑程序、修改程序、输入程序、删除程序（编辑程序-程序-输入O__-ZOB键）。B自动方式：运行程序对零件进行加工。C录入方式MDI：手动输入-程序键-翻页键-切换MDI界面。D机械回零：一般不能乱按的。E手轮按钮：按下后可以用手轮移动X,Z轴的位置。F单端运行：运行单段程序。G急停按钮和复位键作用差不多（2）、对刀工件和刀具装夹完毕，驱动主轴旋转，移动刀架至工件试切一段外圆。然后保持X坐标不变移动Z轴刀具离开工件，测量出该段外圆的直径。将其输入到相应的刀具参数中的刀长中，系统会自动用刀具当前X坐标减去试切出的那段外圆直径，即得到工件坐标系X原第8页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共10页点的位置。再移动刀具试切工件一端端面，然后保持Z轴不变移动X轴刀具远离工件，在相应刀具参数中的刀宽中输入Z0，系统会自动将此时刀具的Z坐标减去刚才输入的数值，即得工件坐标系Z原点的位置。对螺纹刀时的方法和对外圆车刀的方法差不多，也先车个外圆向Z轴方向退刀，量起外圆值输入刀具参数，对Z轴时不需要车端面，只需先启动主轴，让刀尖接触端面再向X轴向退刀，调出刀补输入Z0（3...
