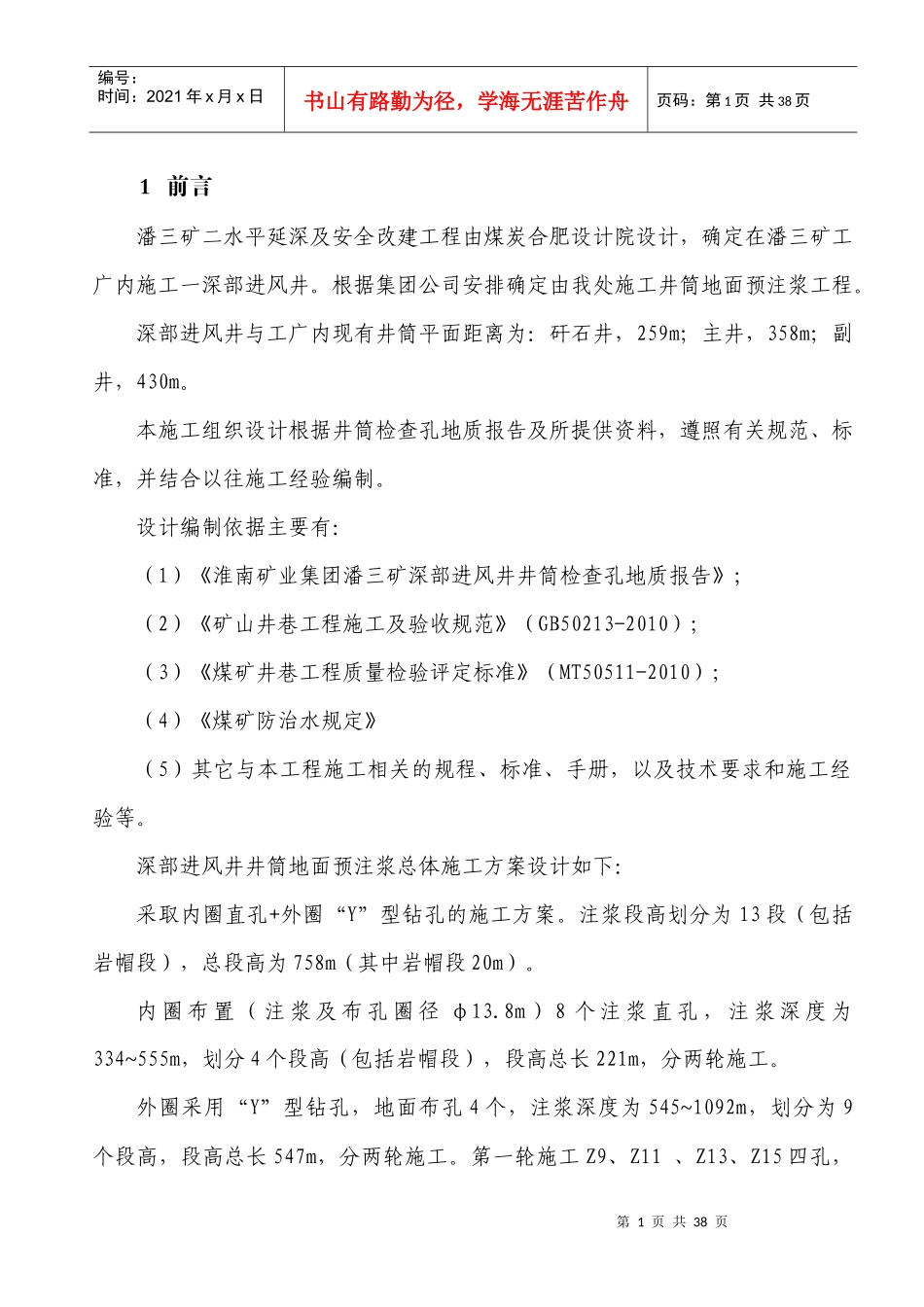

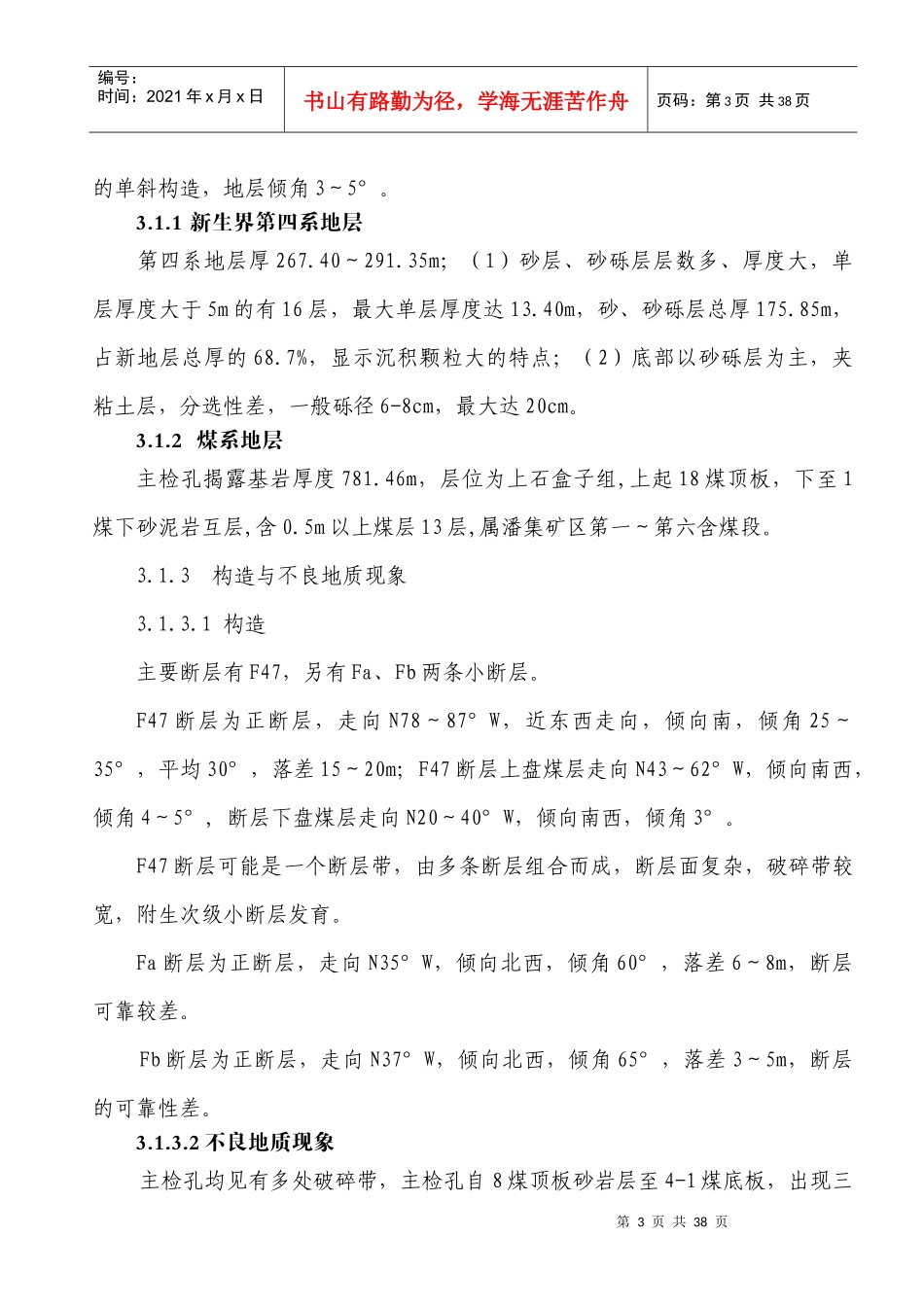

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页1前言潘三矿二水平延深及安全改建工程由煤炭合肥设计院设计，确定在潘三矿工广内施工一深部进风井。根据集团公司安排确定由我处施工井筒地面预注浆工程。深部进风井与工广内现有井筒平面距离为：矸石井，259m；主井，358m；副井，430m。本施工组织设计根据井筒检查孔地质报告及所提供资料，遵照有关规范、标准，并结合以往施工经验编制。设计编制依据主要有：（1）《淮南矿业集团潘三矿深部进风井井筒检查孔地质报告》；（2）《矿山井巷工程施工及验收规范》（GB50213-2010）；（3）《煤矿井巷工程质量检验评定标准》（MT50511-2010）；（4）《煤矿防治水规定》（5）其它与本工程施工相关的规程、标准、手册，以及技术要求和施工经验等。深部进风井井筒地面预注浆总体施工方案设计如下：采取内圈直孔+外圈“Y”型钻孔的施工方案。注浆段高划分为13段（包括岩帽段），总段高为758m（其中岩帽段20m）。内圈布置（注浆及布孔圈径φ13.8m）8个注浆直孔，注浆深度为334~555m，划分4个段高（包括岩帽段），段高总长221m，分两轮施工。外圈采用“Y”型钻孔，地面布孔4个，注浆深度为545~1092m，划分为9个段高，段高总长547m，分两轮施工。第一轮施工Z9、Z11、Z13、Z15四孔，第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页待该四孔钻探注浆到孔底（1092m）后封到孔深435m后进行定向钻进，分叉为Z10、Z12、Z14、Z16四孔，再钻探注浆到孔底（1092m）。Y孔的注浆深度与内圈直孔注浆深度重合10m。Y孔造孔与内圈直孔在孔深545m处对接。通过注浆后的单孔压水试验预计井筒剩余涌水量。内圈8个直孔全部钻注结束后，透开其中一孔对334~555m注浆段进行压水试验，预计井筒334~555m段的剩余涌水量；外圈8个“Y”孔全部钻注结束后，透开其中一孔对555~1092m注浆段进行压水试验，预计井筒555~1092m段的剩余涌水量。全井筒剩余涌水量为两段剩余涌水量之和。总工程量：造孔11436m，注浆量29707m3（其中单液浆1169m3）。其中内圈造孔4440m，注浆量10127m3（其中单液浆1169m3），外圈造孔6996m，注浆量19580m3。固管：总计4412m，其中，内圈孔2672m，外圈孔1740m左右。注浆质量标准，井筒基岩注浆段注后剩余涌水量不大于6m3/h。2井筒技术特征(见表2-1)井筒技术特征表表2-1井筒中心坐标X3633762.808井筒净径（m）8.6Y39476085.793井筒深度（m）标高23.2第四系深度（m）267.40井底车场标高（m）风化带深度（m）330.70马头门标高（m）硐室标高（m）3井筒地质及水文地质特征3.1井筒地质井筒区域总体地层走向N20～60°W，呈扇形展布，倾向南及南西，为平缓第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页的单斜构造，地层倾角3～5°。3.1.1新生界第四系地层第四系地层厚267.40～291.35m；（1）砂层、砂砾层层数多、厚度大，单层厚度大于5m的有16层，最大单层厚度达13.40m，砂、砂砾层总厚175.85m，占新地层总厚的68.7%，显示沉积颗粒大的特点；（2）底部以砂砾层为主，夹粘土层，分选性差，一般砾径6-8cm，最大达20cm。3.1.2煤系地层主检孔揭露基岩厚度781.46m，层位为上石盒子组,上起18煤顶板，下至1煤下砂泥岩互层,含0.5m以上煤层13层,属潘集矿区第一～第六含煤段。3.1.3构造与不良地质现象3.1.3.1构造主要断层有F47，另有Fa、Fb两条小断层。F47断层为正断层，走向N78～87°W，近东西走向，倾向南，倾角25～35°，平均30°，落差15～20m；F47断层上盘煤层走向N43～62°W，倾向南西，倾角4～5°,断层下盘煤层走向N20～40°W，倾向南西，倾角3°。F47断层可能是一个断层带，由多条断层组合而成，断层面复杂，破碎带较宽，附生次级小断层发育。Fa断层为正断层，走向N35°W，倾向北西，倾角60°，落差6～8m，断层可靠较差。Fb断层为正断层，走向N37°W，倾向北西，倾角65°，落差3～5m，断层的可靠性差。3.1.3.2不良地质现象主检孔均见有多处破碎带，主检孔自8煤顶板砂岩层至4-1煤底板，出现三第4页共38页第3页共38页编号：...
