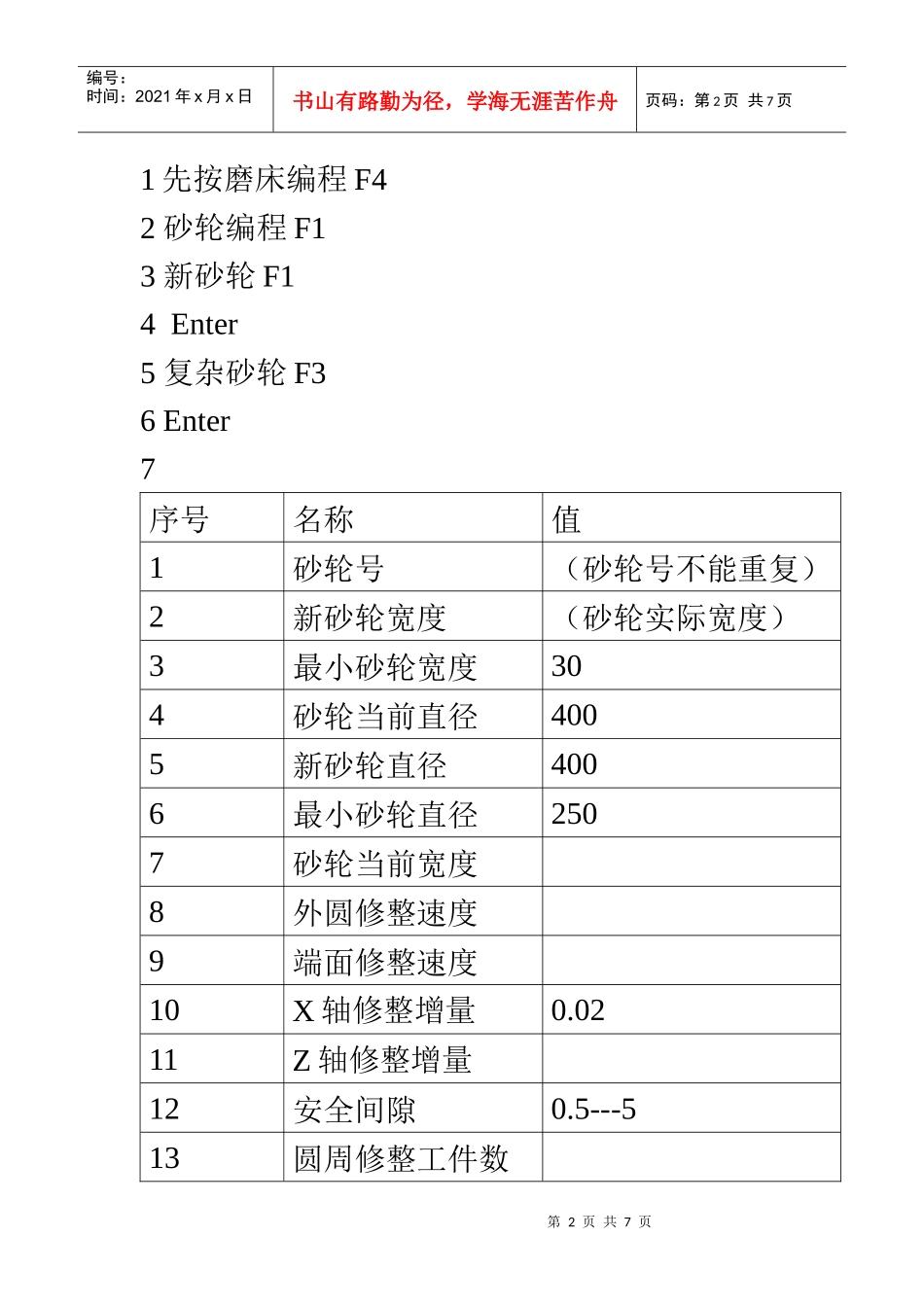

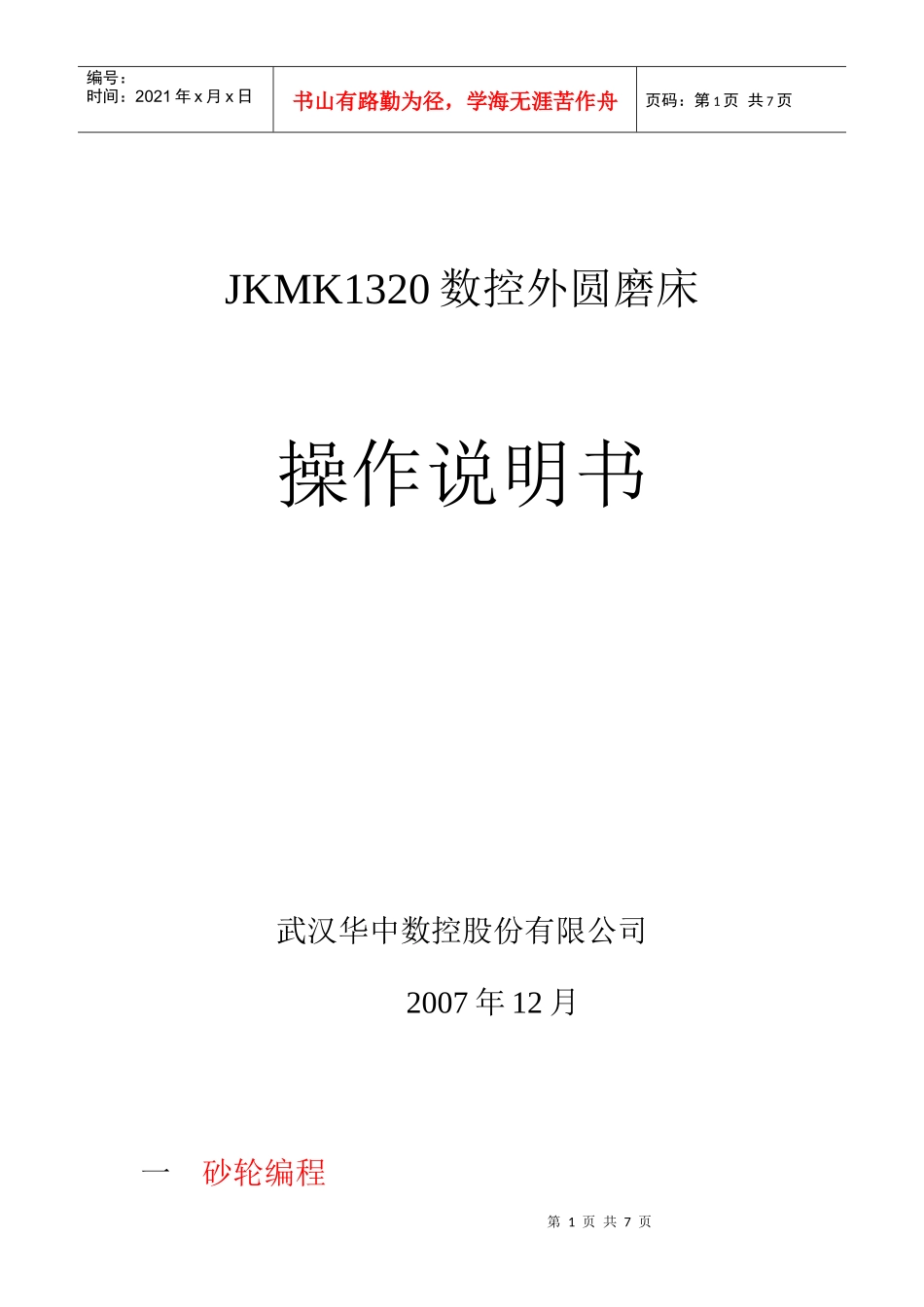

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页JKMK1320数控外圆磨床操作说明书武汉华中数控股份有限公司2007年12月一砂轮编程第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页1先按磨床编程F42砂轮编程F13新砂轮F14Enter5复杂砂轮F36Enter7序号名称值1砂轮号（砂轮号不能重复）2新砂轮宽度（砂轮实际宽度）3最小砂轮宽度304砂轮当前直径4005新砂轮直径4006最小砂轮直径2507砂轮当前宽度8外圆修整速度9端面修整速度10X轴修整增量0.0211Z轴修整增量12安全间隙0.5---513圆周修整工件数第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页8Enter9例从右到左修砂轮GXZFA0G010.14-54200A1G010.038.0200A2G01-0.080.0200A3G010.07.0200A4G01-0.060.0200A5G010.09.0200A6G01-5.00.0200A7G010.05.0200(X值为大外径减小外径除2，Z值为相对值砂轮从右往左修A0点X.Z为金刚笔起点X坐标Z坐标.金刚笔X对刀点为砂轮左边外圆)同时注意X.Z正负方向10例从左到右修砂轮GXZF第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页A0G010.05.0200A1G010.0-14.0200A2G010.060.0200A3G010.0-7.0200A4G010.080.0200A5G010.0-9.0200A6G010.0-25.00.0200(X值为大外径减小外径除2，Z值为相对值砂轮从左往右修A0点X.Z为金刚笔起点X坐标Z坐标.金刚笔X对刀点为砂轮右边外圆)同时注意X.Z正负方向二砂轮修整1磨削加工F82砂轮修整F43选定要用的修整砂轮程序4按Enter5降低进给倍率6按启动按钮三加工编程1磨床编程F42加工编程F2第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页3新建加工文件F14输入新加工文件名（123）按Enter5将光标移到单切入磨G200处，然后按循环参数F4，可以看到G200所隐藏的循环加工参数如下图序号值1X轴起始点8.62X轴终点8.563Z轴起始点0.04安全间隙1.05粗磨后的剩余磨削量0.066粗磨速度507半精磨后的剩余磨削量0.028半精磨速度109精磨速度10.010光磨时间0.11112M代码表M03砂轮转M08冷却开M33头架慢第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页M05砂轮停M09冷却关M34头架停M47油泵关M52丝泵开M53丝泵关M12量仪入M13量仪退M63量仪进M64退出量M101用量仪M100不用仪M07冷却开M32头架快M46油泵开加工程序举例O111(跳段磨）O222(行磨）O333(单切入磨）在程序短前加分号可跳过该段O111T111;(砂轮号111)M15;(加工计数)M08;（冷却开）M33;（头架慢速）M102;（量仪进入）G200;（单切入磨）O222T999;(砂轮号222)M15;(加工计数)M08;M33;G220;（行磨）M09;M34;G91G01X50F3000;O333T123;M15;M08;M33;；M102;（不量仪）G200;M100;M09;第7页共7页第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页M100;（量仪退出）G201;（单切入磨）G202;（单切入磨）M09;（冷却关）M34;（头架关）G91G01X50F3000;M34;G91G01X50F3000;
