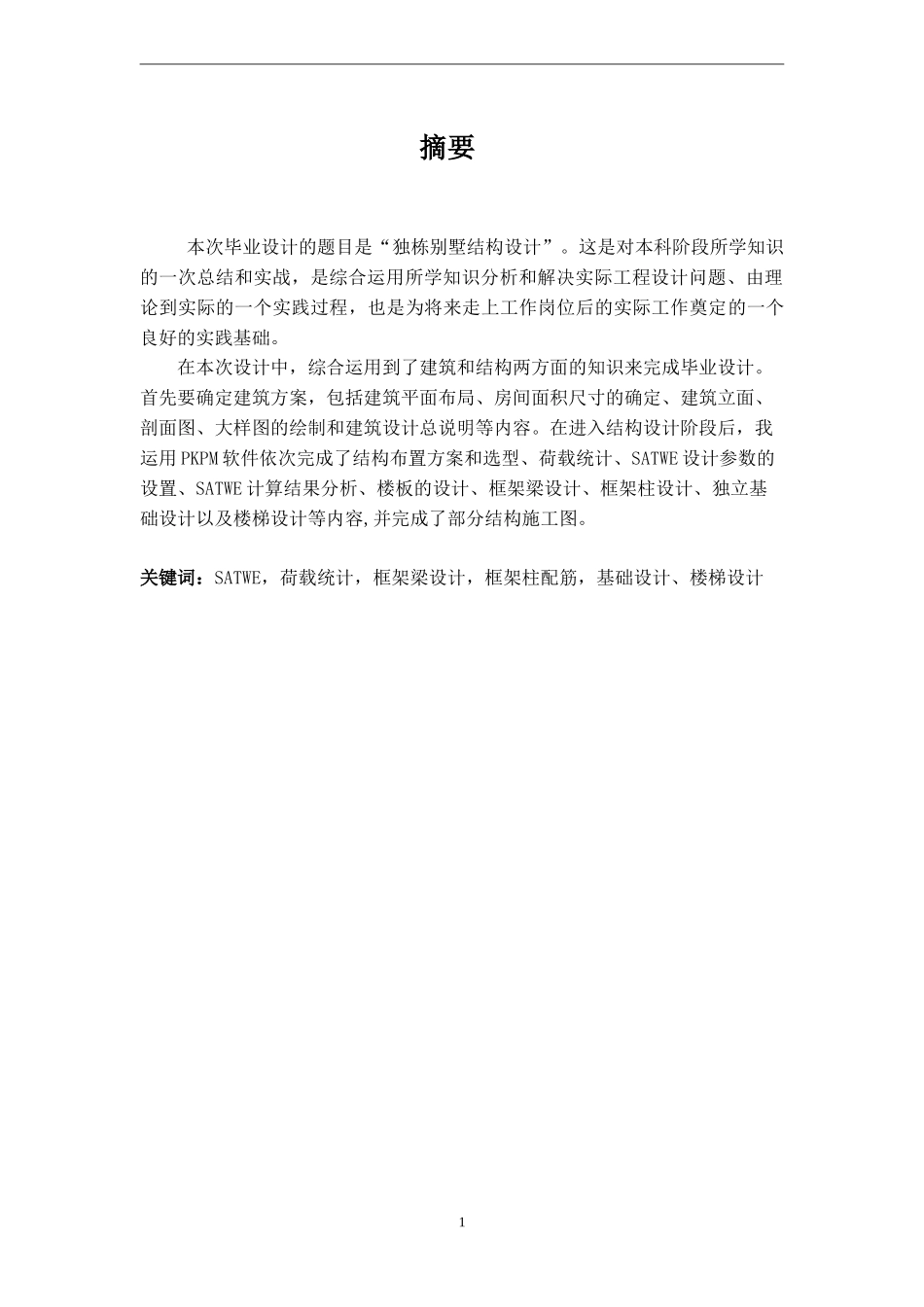

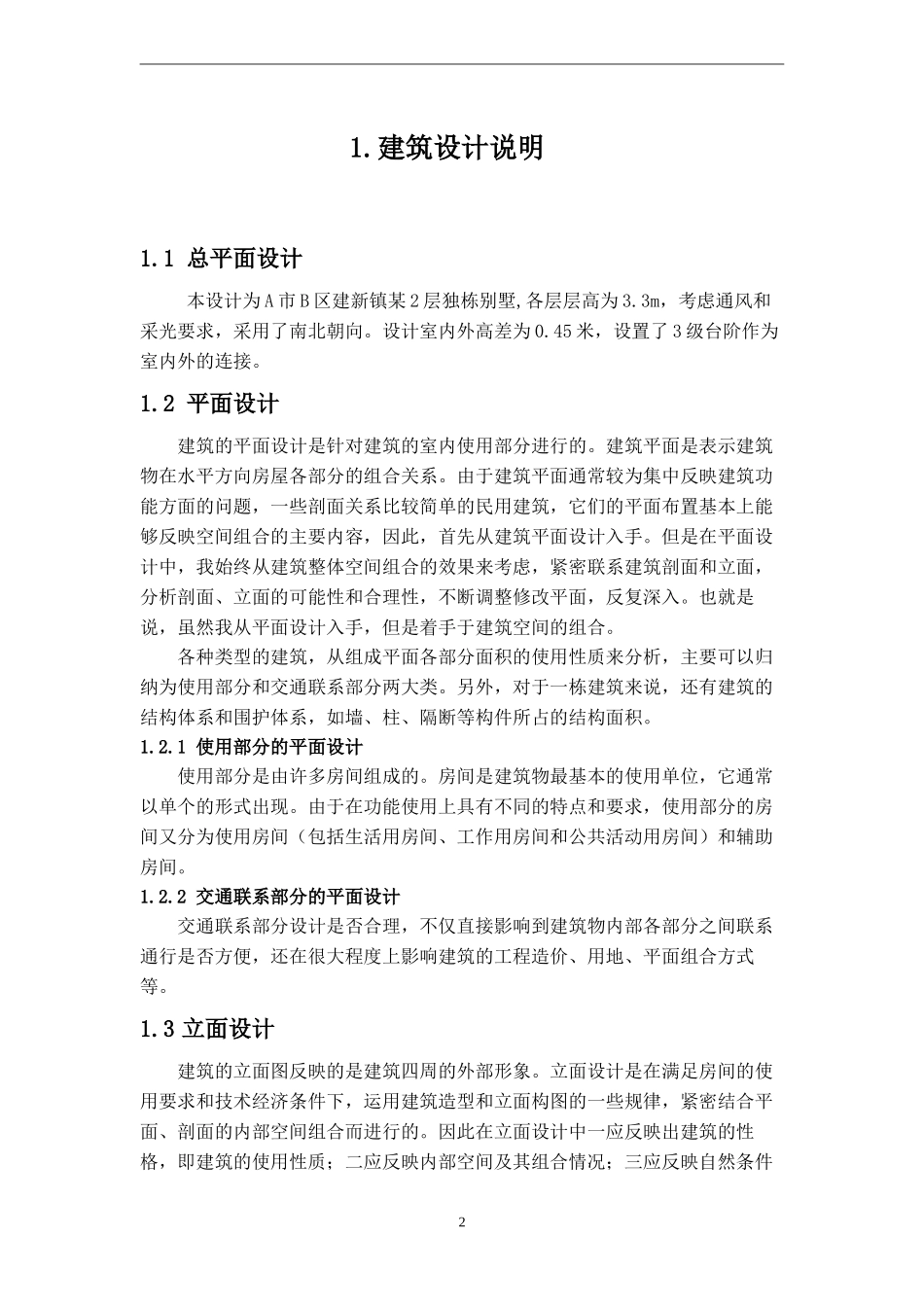

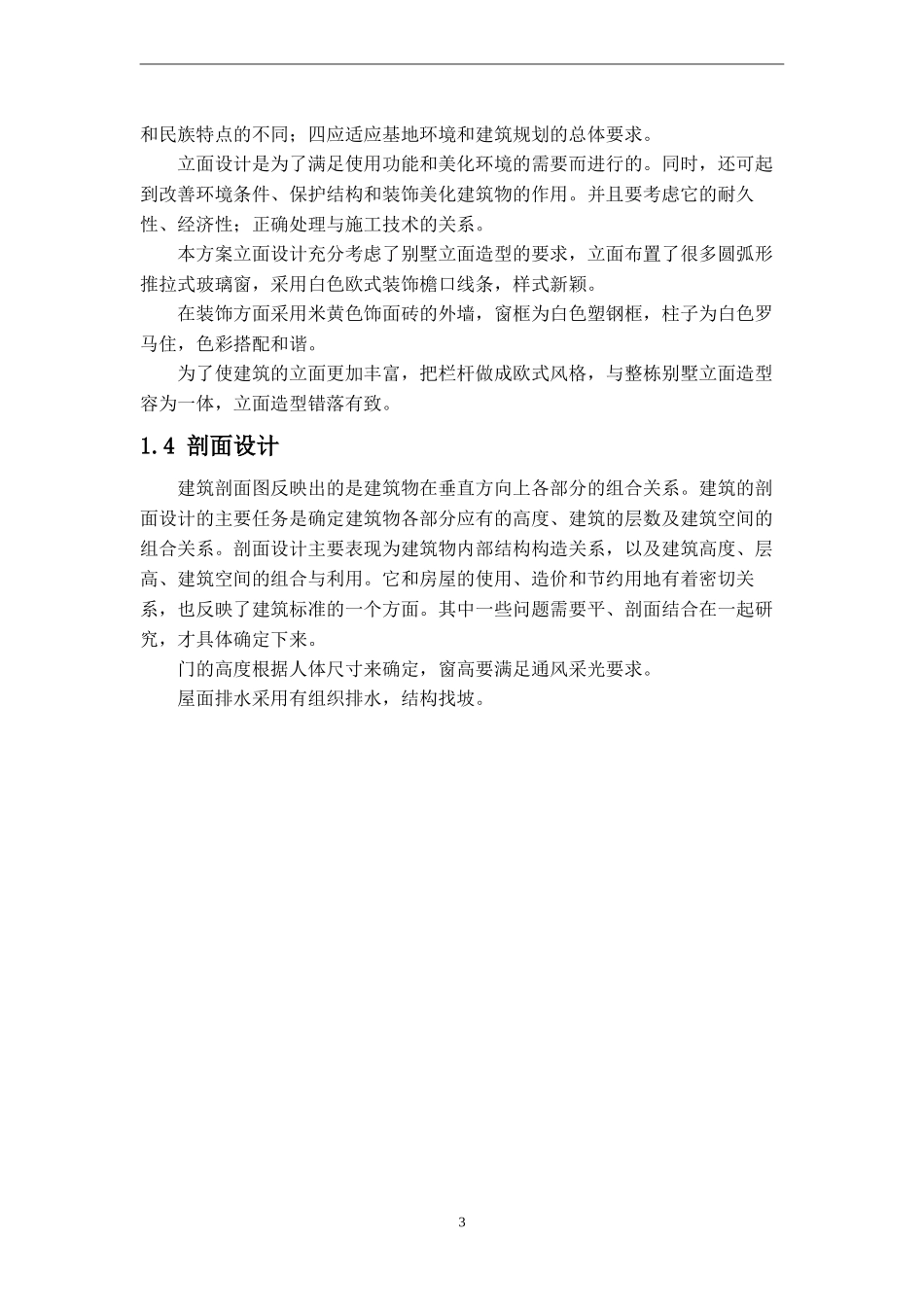

摘要本次毕业设计的题目是“独栋别墅结构设计”。这是对本科阶段所学知识的一次总结和实战，是综合运用所学知识分析和解决实际工程设计问题、由理论到实际的一个实践过程，也是为将来走上工作岗位后的实际工作奠定的一个良好的实践基础。在本次设计中，综合运用到了建筑和结构两方面的知识来完成毕业设计。首先要确定建筑方案，包括建筑平面布局、房间面积尺寸的确定、建筑立面、剖面图、大样图的绘制和建筑设计总说明等内容。在进入结构设计阶段后，我运用PKPM软件依次完成了结构布置方案和选型、荷载统计、SATWE设计参数的设置、SATWE计算结果分析、楼板的设计、框架梁设计、框架柱设计、独立基础设计以及楼梯设计等内容,并完成了部分结构施工图。关键词：SATWE，荷载统计，框架梁设计，框架柱配筋，基础设计、楼梯设计11.建筑设计说明1.1总平面设计本设计为A市B区建新镇某2层独栋别墅,各层层高为3.3m，考虑通风和采光要求，采用了南北朝向。设计室内外高差为0.45米，设置了3级台阶作为室内外的连接。1.2平面设计建筑的平面设计是针对建筑的室内使用部分进行的。建筑平面是表示建筑物在水平方向房屋各部分的组合关系。由于建筑平面通常较为集中反映建筑功能方面的问题，一些剖面关系比较简单的民用建筑，它们的平面布置基本上能够反映空间组合的主要内容，因此，首先从建筑平面设计入手。但是在平面设计中，我始终从建筑整体空间组合的效果来考虑，紧密联系建筑剖面和立面，分析剖面、立面的可能性和合理性，不断调整修改平面，反复深入。也就是说，虽然我从平面设计入手，但是着手于建筑空间的组合。各种类型的建筑，从组成平面各部分面积的使用性质来分析，主要可以归纳为使用部分和交通联系部分两大类。另外，对于一栋建筑来说，还有建筑的结构体系和围护体系，如墙、柱、隔断等构件所占的结构面积。1.2.1使用部分的平面设计使用部分是由许多房间组成的。房间是建筑物最基本的使用单位，它通常以单个的形式出现。由于在功能使用上具有不同的特点和要求，使用部分的房间又分为使用房间（包括生活用房间、工作用房间和公共活动用房间）和辅助房间。1.2.2交通联系部分的平面设计交通联系部分设计是否合理，不仅直接影响到建筑物内部各部分之间联系通行是否方便，还在很大程度上影响建筑的工程造价、用地、平面组合方式等。1.3立面设计建筑的立面图反映的是建筑四周的外部形象。立面设计是在满足房间的使用要求和技术经济条件下，运用建筑造型和立面构图的一些规律，紧密结合平面、剖面的内部空间组合而进行的。因此在立面设计中一应反映出建筑的性格，即建筑的使用性质；二应反映内部空间及其组合情况；三应反映自然条件2和民族特点的不同；四应适应基地环境和建筑规划的总体要求。立面设计是为了满足使用功能和美化环境的需要而进行的。同时，还可起到改善环境条件、保护结构和装饰美化建筑物的作用。并且要考虑它的耐久性、经济性；正确处理与施工技术的关系。本方案立面设计充分考虑了别墅立面造型的要求，立面布置了很多圆弧形推拉式玻璃窗，采用白色欧式装饰檐口线条，样式新颖。在装饰方面采用米黄色饰面砖的外墙，窗框为白色塑钢框，柱子为白色罗马住，色彩搭配和谐。为了使建筑的立面更加丰富，把栏杆做成欧式风格，与整栋别墅立面造型容为一体，立面造型错落有致。1.4剖面设计建筑剖面图反映出的是建筑物在垂直方向上各部分的组合关系。建筑的剖面设计的主要任务是确定建筑物各部分应有的高度、建筑的层数及建筑空间的组合关系。剖面设计主要表现为建筑物内部结构构造关系，以及建筑高度、层高、建筑空间的组合与利用。它和房屋的使用、造价和节约用地有着密切关系，也反映了建筑标准的一个方面。其中一些问题需要平、剖面结合在一起研究，才具体确定下来。门的高度根据人体尺寸来确定，窗高要满足通风采光要求。屋面排水采用有组织排水，结构找坡。32.结构布置方案及结构选型2.1结构承重方案选择根据建筑功能要求以及建筑施工的布置图，本工程确定采用框架承重方案，框架梁、柱布置参见结构平面图。图2.1-1一层结构布置4图2.1-2二层结构布置2.2主要构件选型及尺寸初步...
