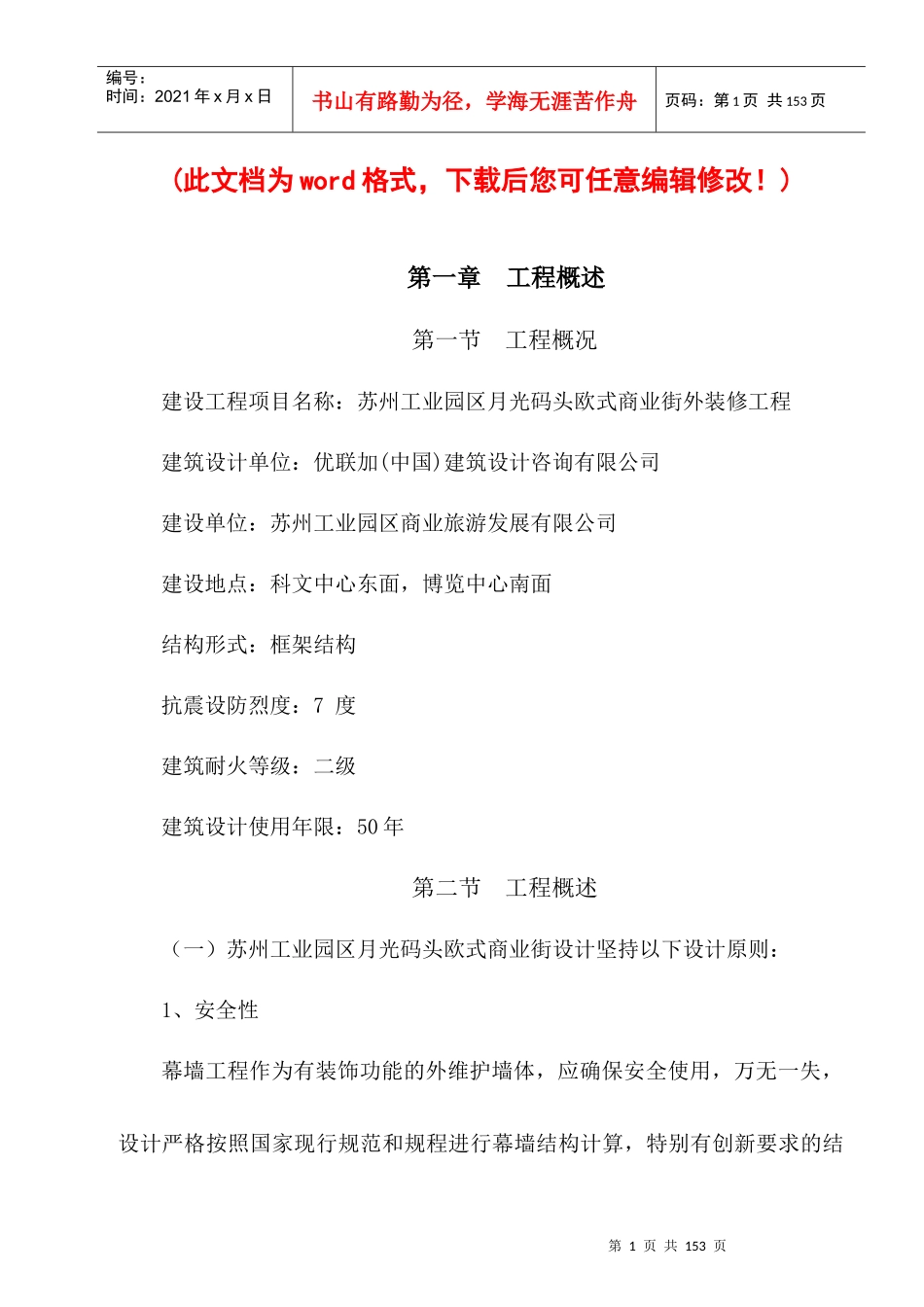

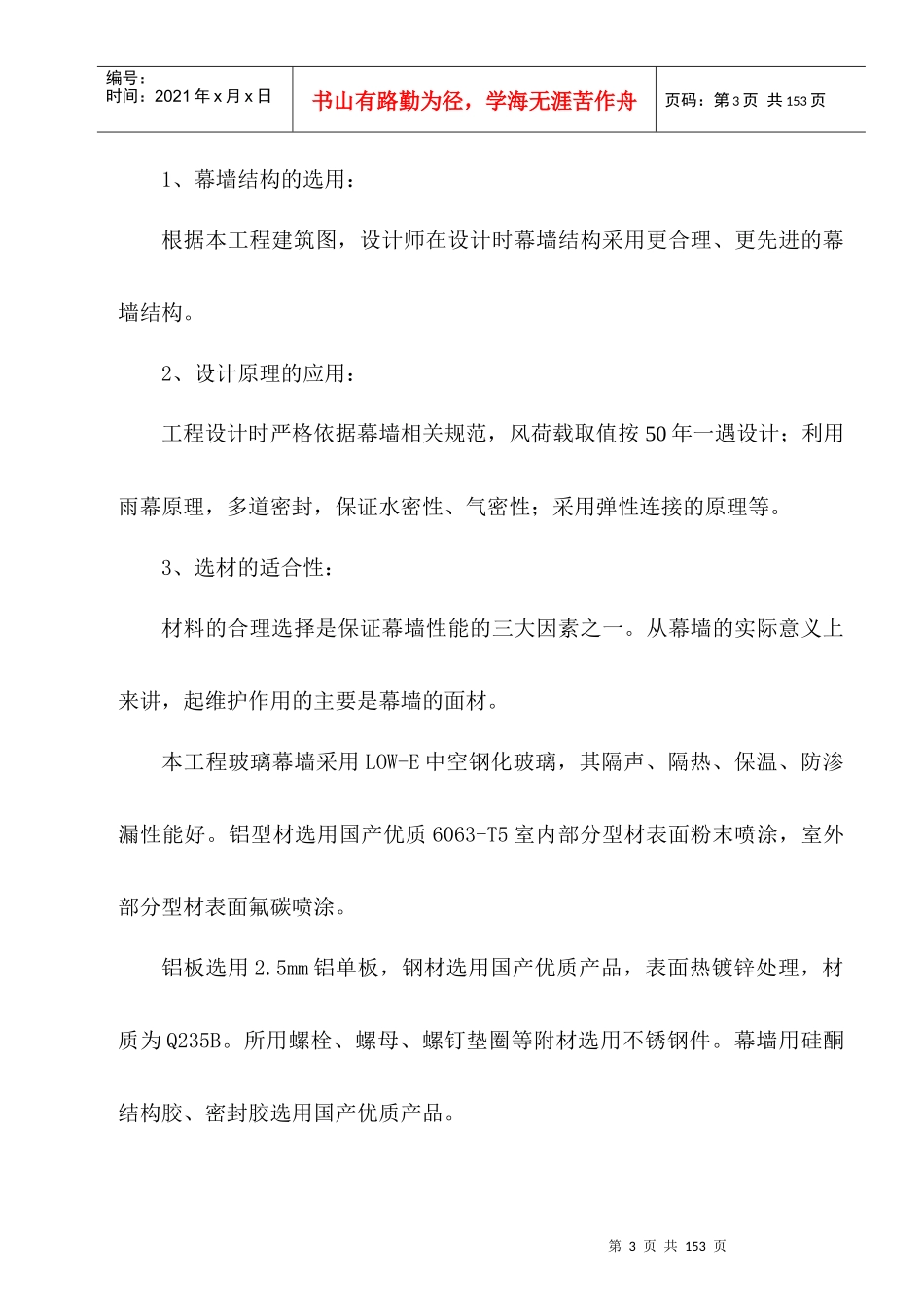

第1页共153页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共153页(此文档为word格式，下载后您可任意编辑修改！)第一章工程概述第一节工程概况建设工程项目名称：苏州工业园区月光码头欧式商业街外装修工程建筑设计单位：优联加(中国)建筑设计咨询有限公司建设单位：苏州工业园区商业旅游发展有限公司建设地点：科文中心东面，博览中心南面结构形式：框架结构抗震设防烈度：7度建筑耐火等级：二级建筑设计使用年限：50年第二节工程概述（一）苏州工业园区月光码头欧式商业街设计坚持以下设计原则：1、安全性幕墙工程作为有装饰功能的外维护墙体，应确保安全使用，万无一失，设计严格按照国家现行规范和规程进行幕墙结构计算，特别有创新要求的结第2页共153页第1页共153页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共153页构，提供参考了规范和实验数据。2、美观性在理解、消化、遵循建筑师构思意图的基础上，仔细推敲业主对商业楼功能要求和环境影响，精心设计计算，方案中尽可能采用幕墙新工艺、新技术、应用现行成熟的国际幕墙设计的新理念、新技术和长期积累的可靠经验做法，使幕墙在实用的基础上美观、精致、雄伟、大方。3、环保性符合国家的公共建筑标准和节能环保要求，所设计的幕墙空气渗透性能、风压变形性能、雨水渗透性能，平面内变形性能达到国家标准。4、经济性在设计中，除了必须满足功能需要和装饰效果外，要充分发挥材料自身的潜在性质，合理选材，提高材料的综合利用率，一切有利于方便加工和施工快速，充分考虑其工艺性，实现标准化，工厂加工化，积极向业主和设计师推荐方案的优化，经济的比较，以供选择。（二）苏州工业园区月光码头欧式商业街设计整体思路为：第3页共153页第2页共153页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共153页1、幕墙结构的选用：根据本工程建筑图，设计师在设计时幕墙结构采用更合理、更先进的幕墙结构。2、设计原理的应用：工程设计时严格依据幕墙相关规范，风荷载取值按50年一遇设计；利用雨幕原理，多道密封，保证水密性、气密性；采用弹性连接的原理等。3、选材的适合性：材料的合理选择是保证幕墙性能的三大因素之一。从幕墙的实际意义上来讲，起维护作用的主要是幕墙的面材。本工程玻璃幕墙采用LOW-E中空钢化玻璃，其隔声、隔热、保温、防渗漏性能好。铝型材选用国产优质6063-T5室内部分型材表面粉末喷涂，室外部分型材表面氟碳喷涂。铝板选用2.5mm铝单板，钢材选用国产优质产品，表面热镀锌处理，材质为Q235B。所用螺栓、螺母、螺钉垫圈等附材选用不锈钢件。幕墙用硅酮结构胶、密封胶选用国产优质产品。第4页共153页第3页共153页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共153页石材选用30mm花岗岩，钢材选用国产优质产品，表面热镀锌处理，材质为Q235B。所用螺栓、螺母、螺钉垫圈等附材选用不锈钢件。幕墙用硅酮结构胶、密封胶选用国产优质产品。本工程铝合金门窗采用LOW-E中空钢化玻璃，其隔声、隔热、保温、防渗漏性能好。铝型材选用国产优质6063-T5室内部分型材表面粉末喷涂，室外部分型材表面氟碳喷涂。钢结构雨篷采用钢化夹胶玻璃，其安全性能好。钢骨架表面氟碳喷涂。第三节施工方面的主要技术要求（一）幕墙施工安装技术要求：1、主体结构与幕墙连接的各种预埋件，其数量、规格、位置和防腐处理必须符合设计要求。2、幕墙的金属框架与主体结构预埋件的连接、立柱与横梁的连接及幕墙面板的安全必须符合设计要求，安装必须牢固。3、幕墙的金属框架与主体结构应通过预埋件连接，预埋件应在主体结构混凝土施工时埋入，预埋件的位置应准确。第5页共153页第4页共153页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共153页4、玻璃幕墙结构和密封胶的打注应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计要求和技术标准的规定。硅酮结构密封胶必须在有效期内使用。5、幕墙在制作前，应对建筑物的设计施工图进行核对，并应对已建的建筑物进行复测，按实测结果调整图纸中的偏差，经设计单...
