海安小区3#、4#楼 人工挖孔桩方案VIP专享VIP免费

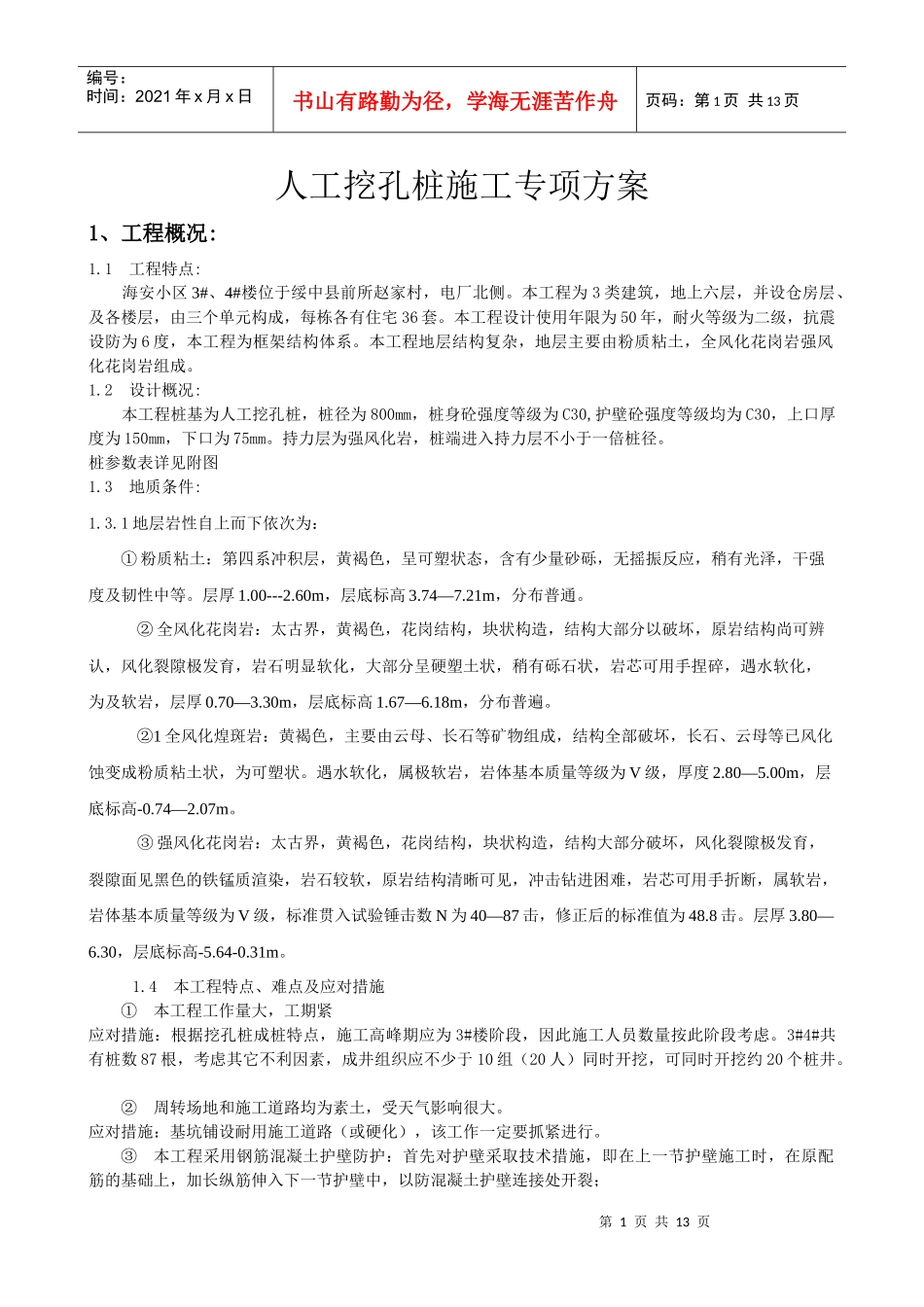

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页人工挖孔桩施工专项方案1、工程概况:1.1工程特点:海安小区3#、4#楼位于绥中县前所赵家村，电厂北侧。本工程为3类建筑，地上六层，并设仓房层、及各楼层，由三个单元构成，每栋各有住宅36套。本工程设计使用年限为50年，耐火等级为二级，抗震设防为6度，本工程为框架结构体系。本工程地层结构复杂，地层主要由粉质粘土，全风化花岗岩强风化花岗岩组成。1.2设计概况:本工程桩基为人工挖孔桩，桩径为800mm，桩身砼强度等级为C30,护壁砼强度等级均为C30，上口厚度为150mm，下口为75mm。持力层为强风化岩，桩端进入持力层不小于一倍桩径。桩参数表详见附图1.3地质条件:1.3.1地层岩性自上而下依次为：①粉质粘土：第四系冲积层，黄褐色，呈可塑状态，含有少量砂砾，无摇振反应，稍有光泽，干强度及韧性中等。层厚1.00---2.60m，层底标高3.74—7.21m，分布普通。②全风化花岗岩：太古界，黄褐色，花岗结构，块状构造，结构大部分以破坏，原岩结构尚可辨认，风化裂隙极发育，岩石明显软化，大部分呈硬塑土状，稍有砾石状，岩芯可用手捏碎，遇水软化，为及软岩，层厚0.70—3.30m，层底标高1.67—6.18m，分布普遍。1②全风化煌斑岩：黄褐色，主要由云母、长石等矿物组成，结构全部破坏，长石、云母等已风化蚀变成粉质粘土状，为可塑状。遇水软化，属极软岩，岩体基本质量等级为V级，厚度2.80—5.00m，层底标高-0.74—2.07m。③强风化花岗岩：太古界，黄褐色，花岗结构，块状构造，结构大部分破坏，风化裂隙极发育，裂隙面见黑色的铁锰质渲染，岩石较软，原岩结构清晰可见，冲击钻进困难，岩芯可用手折断，属软岩，岩体基本质量等级为V级，标准贯入试验锤击数N为40—87击，修正后的标准值为48.8击。层厚3.80—6.30，层底标高-5.64-0.31m。1.4本工程特点、难点及应对措施①本工程工作量大，工期紧应对措施：根据挖孔桩成桩特点，施工高峰期应为3#楼阶段，因此施工人员数量按此阶段考虑。3#4#共有桩数87根，考虑其它不利因素，成井组织应不少于10组（20人）同时开挖，可同时开挖约20个桩井。②周转场地和施工道路均为素土，受天气影响很大。应对措施：基坑铺设耐用施工道路（或硬化），该工作一定要抓紧进行。③本工程采用钢筋混凝土护壁防护：首先对护壁采取技术措施，即在上一节护壁施工时，在原配筋的基础上，加长纵筋伸入下一节护壁中，以防混凝土护壁连接处开裂；第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页缩短护壁高度，从1m减为0.5m，以减少挖层孔壁的暴露时间，及时进行护壁混凝土灌注；桩孔内提前安装好潜水泵，随时排除孔内积水，并且相邻孔内应同时进行抽水工作，以整体降低孔内水位，保持各相邻孔掘进深度大致相当，群井抽水，减少单桩井的涌水量，从而减小动水压力，可以显著减轻流砂现象；如流沙现象较为严重，可采用焊接加劲角钢钢护筒（厚度不小于6mm，长度为1.02m）利用千斤顶或高频振动器压入流砂层的施工方法；如孔内发生土体塌落，用水泥袋、麻袋装混凝土填、堵，并在刚浇注的混凝土护壁中打入l6@200～300竖向钢筋。b、强风化层时遇水易软化、易碎、易塌，成孔困难。应对措施：加强孔内排水，避免孔内长时间受水浸泡，安排抽水人员及现场电工24小时值班，并责任到人；④人员密度大，卫生保健工作难度大应对措施：工地配置专业保健医生和专职卫生清扫员，搞好环境卫生，房间开窗通风，定期消毒，工地上配备充足的常用急救物品和药物。2、施工方案2.1施工部署2.1.1施工管理目标:①施工部署原则：项目实行目标管理，利用先进技术，精心组织，精心施工，优质、高速、低耗完成本桩基工程。②质量目标：确保本桩基工程质量一次验收合格率为100%。③工期目标：确保7天人工挖孔桩全部竣工。④安全生产目标：杜绝重大伤亡、设备隐患、火灾事故，把各种安全隐患消除在萌芽状态。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页⑤文明施工目标：执行现场标准化管理，创一流文明施工现场。...
