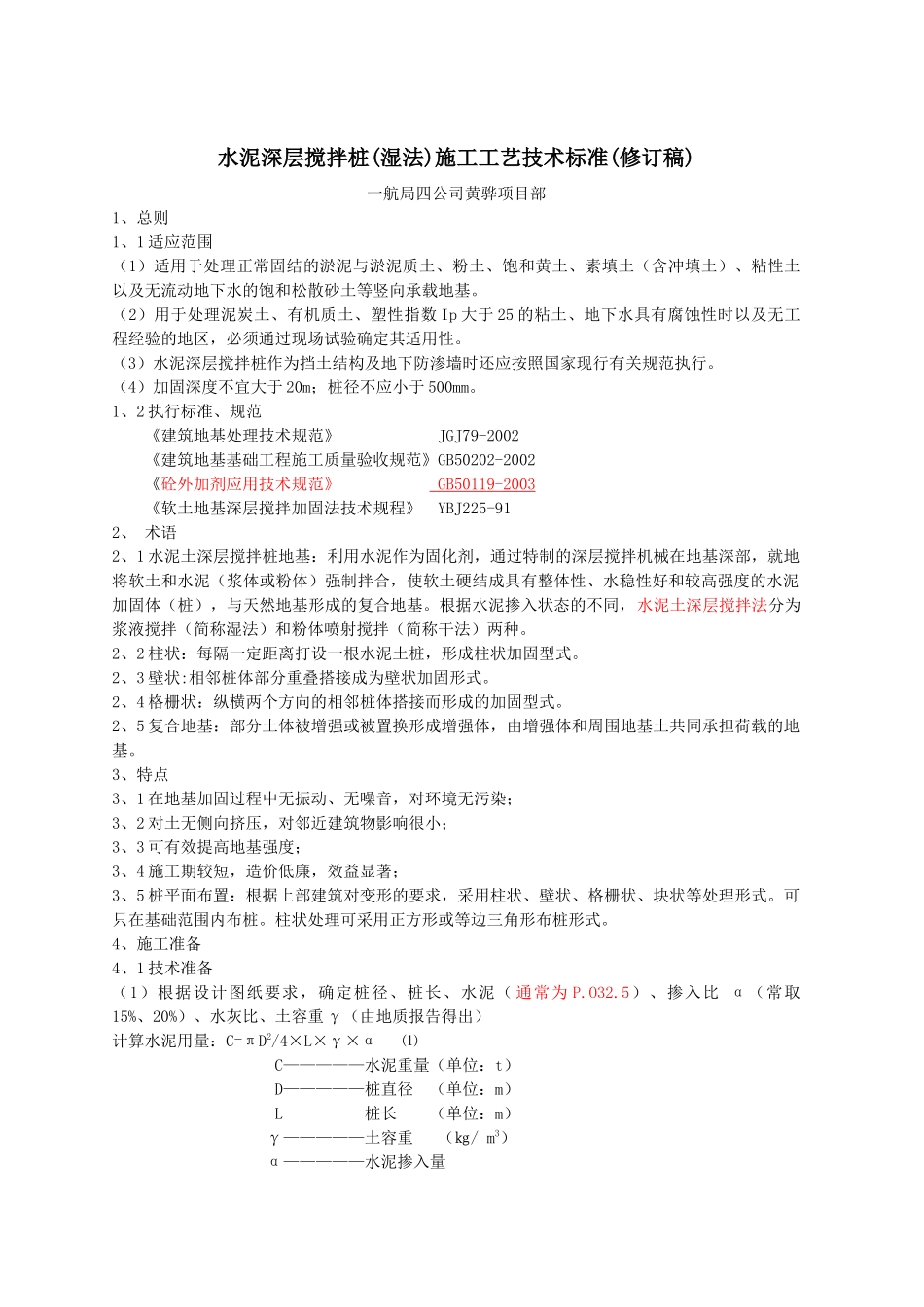

水泥深层搅拌桩(湿法)施工工艺技术标准(修订稿)一航局四公司黄骅项目部1、总则1、1适应范围（1）适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土（含冲填土）、粘性土以及无流动地下水的饱和松散砂土等竖向承载地基。（2）用于处理泥炭土、有机质土、塑性指数Ip大于25的粘土、地下水具有腐蚀性时以及无工程经验的地区，必须通过现场试验确定其适用性。（3）水泥深层搅拌桩作为挡土结构及地下防渗墙时还应按照国家现行有关规范执行。（4）加固深度不宜大于20m；桩径不应小于500mm。1、2执行标准、规范《建筑地基处理技术规范》JGJ79-2002《建筑地基基础工程施工质量验收规范》GB50202-2002《砼外加剂应用技术规范》GB50119-2003《软土地基深层搅拌加固法技术规程》YBJ225-912、术语2、1水泥土深层搅拌桩地基：利用水泥作为固化剂，通过特制的深层搅拌机械在地基深部，就地将软土和水泥（浆体或粉体）强制拌合，使软土硬结成具有整体性、水稳性好和较高强度的水泥加固体（桩），与天然地基形成的复合地基。根据水泥掺入状态的不同，水泥土深层搅拌法分为浆液搅拌（简称湿法）和粉体喷射搅拌（简称干法）两种。2、2柱状：每隔一定距离打设一根水泥土桩，形成柱状加固型式。2、3壁状:相邻桩体部分重叠搭接成为壁状加固形式。2、4格栅状：纵横两个方向的相邻桩体搭接而形成的加固型式。2、5复合地基：部分土体被增强或被置换形成增强体，由增强体和周围地基土共同承担荷载的地基。3、特点3、1在地基加固过程中无振动、无噪音，对环境无污染；3、2对土无侧向挤压，对邻近建筑物影响很小；3、3可有效提高地基强度；3、4施工期较短，造价低廉，效益显著；3、5桩平面布置：根据上部建筑对变形的要求，采用柱状、壁状、格栅状、块状等处理形式。可只在基础范围内布桩。柱状处理可采用正方形或等边三角形布桩形式。4、施工准备4、1技术准备（1）根据设计图纸要求，确定桩径、桩长、水泥（通常为P.O32.5）、掺入比α（常取15%、20%）、水灰比、土容重γ（由地质报告得出）计算水泥用量：C=πD2/4×L×γ×α⑴C—————水泥重量（单位：t）D—————桩直径（单位：m）L—————桩长（单位：m）γ—————土容重（㎏/m3）α—————水泥掺入量水泥体积：V水泥＝C/3.1水（重量）体积：V水＝C*0.5浆液体积：V液＝V水泥＋V水浆液比重：G重＝（G水泥＋G水）/V液由以上各式求出每根搅拌桩所需水泥浆液的体积和比重两个控制指标，从而确定喷搅工艺。（2）区域划分及桩号编排水泥搅拌桩多为梅花型和正方型布置，施工前进行合理划分区域和机械行走路线，同时编制桩号图以便于施工时及时掌握每根桩施工过程情况。4、2材料要求（1）填土层的组成，应对大块物质（石块和树根等）进行清除再予施工。（2）土的含水量：当水泥土掺灰量相同时，其强度随土样的天然含水量降低而增大，试验表明当土的含水量在50％～85％范围内变化时，含水量每降低10％，水泥土强度可提高30％。（3）水泥：宜选用强度等级为P.O32.5级以上的普通硅酸盐水泥。水泥掺量除块状加固时可用被加固湿土质量的7％～12％外，其余宜为12％～20％。水泥浆水灰比可选用0.45～0.55，SJB-1型深层搅拌机还可用水泥砂浆作固化剂，其配合比为：1：1～2（水泥：砂）。为增强流动性，可掺入水泥重量0.20％～0.25％的木质素磺酸钙减水剂，另外1％的硫酸钠和2％的石膏以促进速凝、早强、水灰比为：0.43～0.50，水泥砂浆稠度为11～14cm。在地下水中含有大量硫酸盐（海水渗入地区），应选用抗硫酸盐水泥。4、3主要施工机具设备（1）目前国内的深层搅拌机械有中心管喷浆方式和叶片喷浆方式，常见的有SJB系列（单轴、双轴、三轴）、GZB-600型单轴搅拌机、DJB-14D型深层单轴搅拌机。常用的为GZB-600型深层单轴搅拌机为叶片喷浆，适用于桩径<Ø600mm的水泥桩施工。GZB-600型深层搅拌机该机由天津机械施工公司利用进口钻机改装的单搅拌轴、叶片喷浆方式的搅拌机（如下图1）。它包括：a、动力部分：两台37kw电机，各自连接1台2K-H行星齿轮减速器；b、搅拌轴和输浆管：单管叶片喷浆方式是使水泥浆由中空轴经搅拌头叶片，沿着旋轴方向输入土...
