江西省萍乡市芦溪县田心水库除险加固工程施工组织设计VIP免费

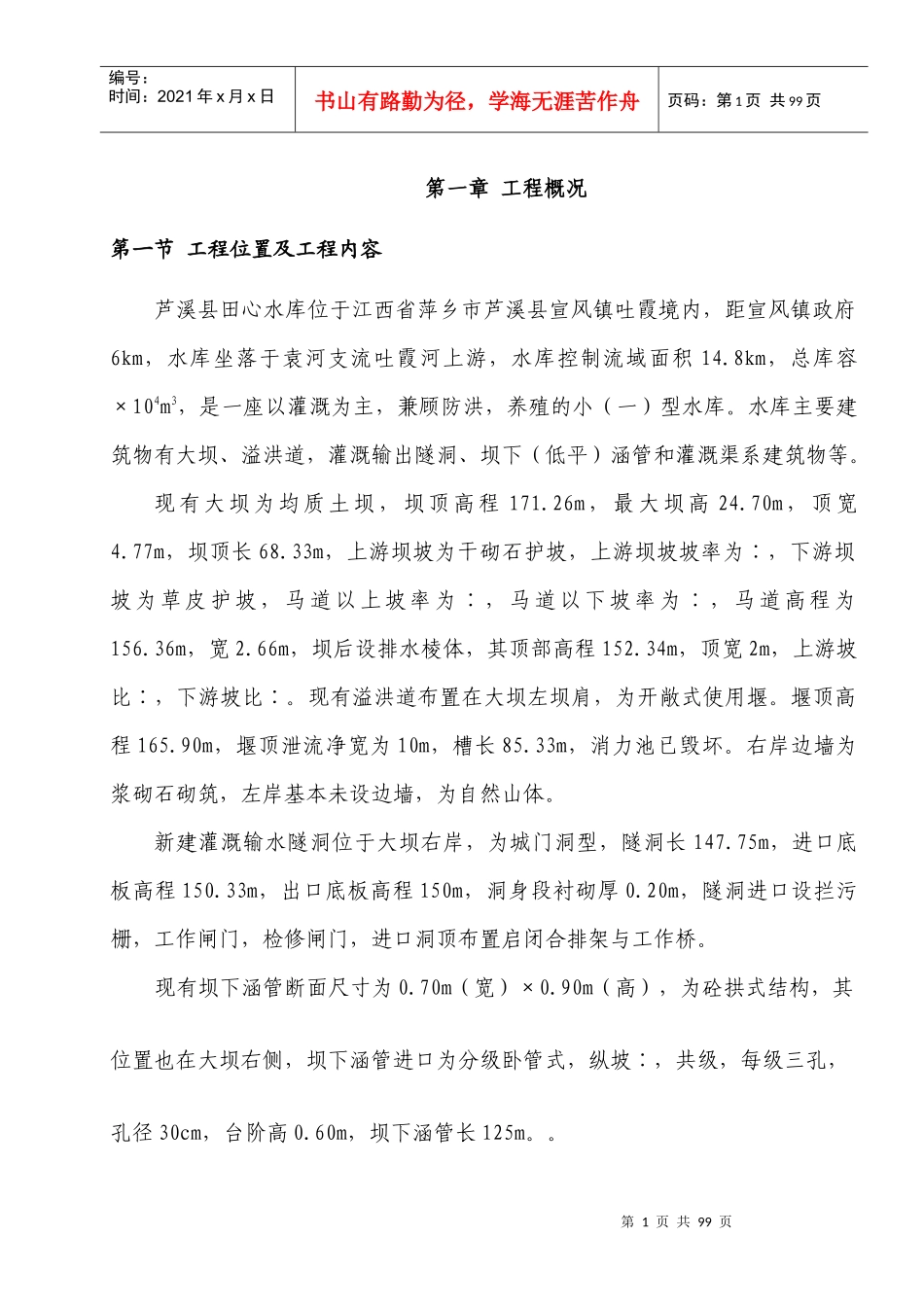

第1页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共99页第一章工程概况第一节工程位置及工程内容芦溪县田心水库位于江西省萍乡市芦溪县宣风镇吐霞境内，距宣风镇政府6km，水库坐落于袁河支流吐霞河上游，水库控制流域面积14.8km，总库容×104m3，是一座以灌溉为主，兼顾防洪，养殖的小（一）型水库。水库主要建筑物有大坝、溢洪道，灌溉输出隧洞、坝下（低平）涵管和灌溉渠系建筑物等。现有大坝为均质土坝，坝顶高程171.26m，最大坝高24.70m，顶宽4.77m，坝顶长68.33m，上游坝坡为干砌石护坡，上游坝坡坡率为∶，下游坝坡为草皮护坡，马道以上坡率为∶，马道以下坡率为∶，马道高程为156.36m，宽2.66m，坝后设排水棱体，其顶部高程152.34m，顶宽2m，上游坡比∶，下游坡比∶。现有溢洪道布置在大坝左坝肩，为开敞式使用堰。堰顶高程165.90m，堰顶泄流净宽为10m，槽长85.33m，消力池已毁坏。右岸边墙为浆砌石砌筑，左岸基本未设边墙，为自然山体。新建灌溉输水隧洞位于大坝右岸，为城门洞型，隧洞长147.75m，进口底板高程150.33m，出口底板高程150m，洞身段衬砌厚0.20m，隧洞进口设拦污栅，工作闸门，检修闸门，进口洞顶布置启闭合排架与工作桥。现有坝下涵管断面尺寸为0.70m（宽）×0.90m（高），为砼拱式结构，其位置也在大坝右侧，坝下涵管进口为分级卧管式，纵坡∶，共级，每级三孔，孔径30cm，台阶高0.60m，坝下涵管长125m。。第2页共99页第1页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共99页本标为土坝加固、溢洪道加固、新建灌溉输水隧洞、金属结构、机电设备及其安装工程部分。本标工程项目包括下列内容：1.土坝工程（1）上游坡；（2）防浪墙；（3）坝顶；（4）坝体；（5）下游贴坡排水；（6）粘土防渗铺盖；2.溢洪道加固工程3.引水隧洞工程4.坝下涵管加固工程5.金属结构设备及安装工程6.交通工程7.临时工程第二节水文气象和工程地质第3页共99页第2页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共99页1、文、气象条件田心水库位于江西省萍乡市芦溪县宣风镇吐霞境内，流域内气象条件好，气候温和，雨量充沛，光照充足，四季分明，多年平均降雨量1608.17mm，多年平均气温17.20℃，多年平均无霜期天，多年平均日照小时，多年平均蒸发900mm（），多年平均风速1.50m，最大风速16m。、地质条件：坝址区属构造剥蚀低山河谷地貌单元，坝址处沟谷呈“”型，山区河流自往流径坝址，坝址下游地势开阔，发育山间冲积阶地，阶地较发育。坝址区出露为石炭系下统大塘组（）和全新统残坡积层，冲洪积层及坝体人工素填土。地下水类型主要为第四系松散层孔隙水及基岩裂隙水。第三节工程特点本工程工序繁多复杂；工期要求紧张，雨水多，受自然条件影响很大。第四节工期年月日～年月日，工期个月。第五节施工组织设计编制依据施工组织设计编制依据：招标文件、招标图纸、国家及部颁发的现行有效第4页共99页第3页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共99页的水利水电工程施工技术规范及质量验收评定标准。（一）《江西省萍乡市芦溪县田心水库除险加固工程工程施工招标文件》（二）《江西省萍乡市芦溪县田心水库除险加固工程答疑书》（三）《水工混凝土施工规范》（）（四）《水利水电基本建设工程验收规程》（）（五）《普通混凝土用砂质量标准及检验方法》（）（六）《混凝土结构工程施工及验收规范》（）（七）《水工混凝土试验规程》（）（八）《土工合成材料应用技术规范》（）（九）《土工试验规程》（）（十）《地基与基础工程施工及验收规范》（）（十一）《土工合成材料测试规程》（）（十二）《建筑桩基技术规范》（）（十三）《公路桥涵施工技术规范》（）第5页共99页第4页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共99页第二章组织准备第一节施工组织管理机构为了按合同工期，保质保量完成工程施工任务，组建强有力的生产调度、技术组织、质量控制、经营管理机构，以保证工程施工的顺利进行。特成立江西省萍乡市...
