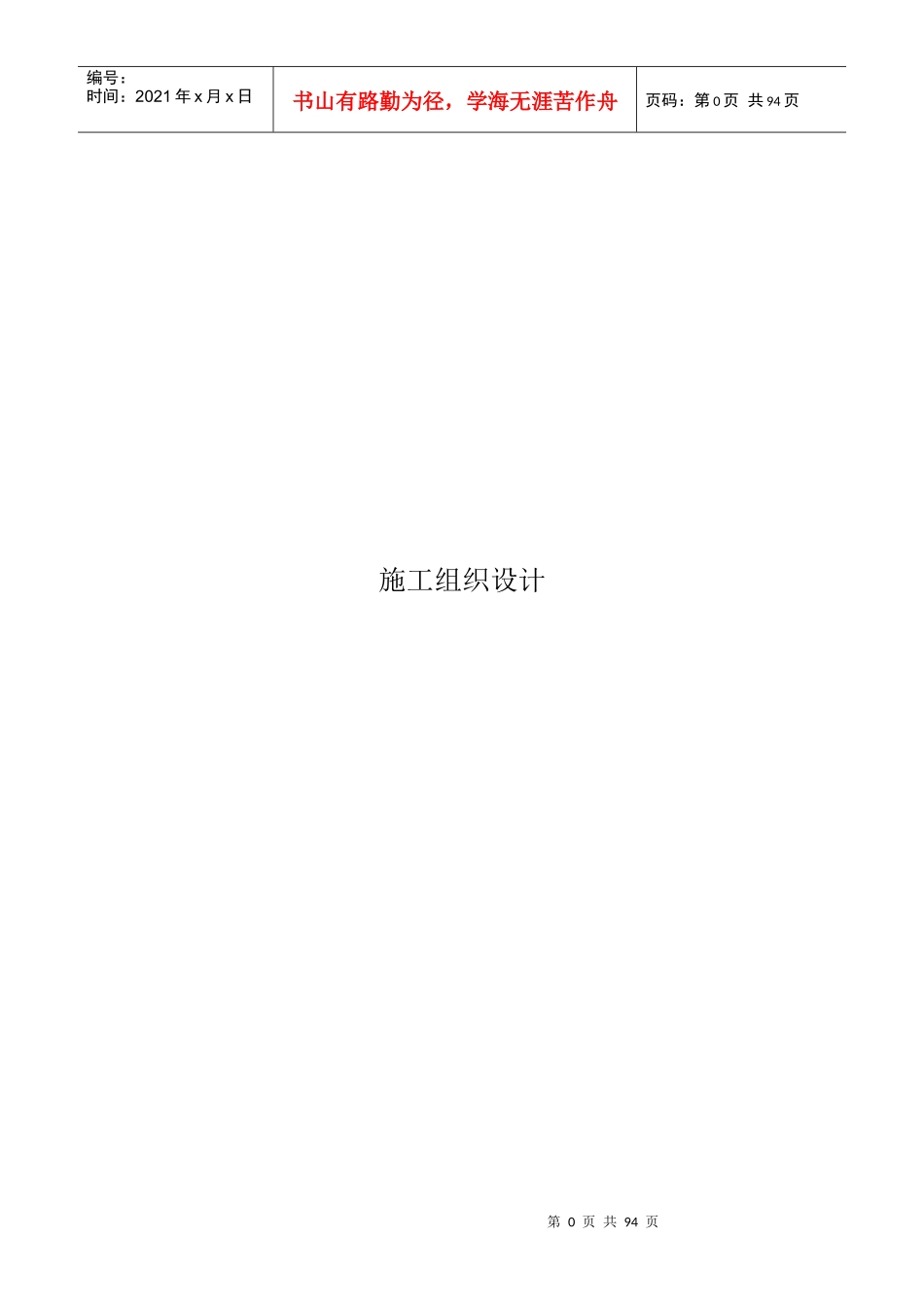

第0页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共94页施工组织设计第1页共94页第0页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共94页1概述本工程为扬州第二发电有限责任公司2×600MW机组的烟气脱硫工程，武汉凯迪电力股份有限公司对该工程实行总承包，脱硫岛采用一炉一塔、湿式石灰石—石膏湿法脱硫系统。工程范围包括FGD系统的石灰石浆液制备系统、烟气系统、SO2吸收系统、排空及浆液抛弃系统、石膏脱水系统、石膏储存系统、工艺水系统、杂用压缩空气系统以及电气系统、热控系统的设计、制造、采购、运输及储存、建设、安装、竣工、试运行、考核运行、消缺和最终交付等所有工作，以及运行及维护的培训。2施工总平面布置施工现场平面布置的基本原则是：能形成足够的满足施工需要的生产能力，能极大的加快工程进度，能满足当前生产生活的基本水平，且平面上紧凑合理、工艺上符合流程、协调上快捷方便、用地上精简节约、感观上文明整齐。第2页共94页第1页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共94页施工现场总平面布置包括以下内容：A.主要施工机械布置；B.施工临建布置；C.施工力能布置；2.1主要施工机械布置本工程建设2×600MW机组烟气脱硫装置。根据工程进度、设备和施工场地情况，经综合考虑，应投入起重机械7台。50t汽车吊二台、25t汽车吊一台、塔吊HK4/21B一台，塔吊QTZ63一台，建筑提升架二台。2.1.150T汽车吊50t汽车吊应是本工程脱硫岛施工的主力吊车，全厂机动布置。#3脱硫岛施工时，吊车布置于#3脱硫岛靠近吸收塔和GGH区域，用于GGH和部分烟道的吊装和升压风机、烟气挡板门及附属设备的吊装。待#3脱硫岛大件吊装完后，吊车退至#4脱硫岛GGH边，用于#4脱硫岛GGH和部分烟道的吊装，之后用于#2脱硫岛GGH和部分烟道的吊装。2.1.225t汽车吊25t汽车吊一台，全场机动布置。主要用于设备的装车和卸车，协助其他吊车进行设备的组合2.1.3HK400/21B建筑塔吊、QTZ63建筑塔吊建筑塔吊两台，分别用于石膏库和制粉车间的土建施工材料垂直运输和GGH、吸收塔附件的吊装，制粉车间附近的建筑塔吊可同时用于石灰石仓和石灰石粉仓的辅助吊装。2.1.4建筑提升架建筑提升架首先用于二期工程脱硫岛电控综合楼的土建施工材料垂直运输和制粉车间的材料运输，一期工程脱硫岛电控综合楼的土建施工材料垂直运输。2.2生产及生活场地布置2.2.1生产临建根据本期工程招标施工内容，现场生产临建以切实结合施工场地实际情况，充分利用有限空间，节约占地及紧邻建筑、安装施工区域，减少二次搬运距离第3页共94页第2页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共94页的原则布置。生产临设布置场主要由两部分组成，一部分位于上海基建公司的西侧，A4路的南面，紧靠江苏一建公司，东西长约100米，南北宽30米。目前规划是用作烟道的制作场地和设备的堆放点。用钢管和彩钢板搭设围护。以后根据工程进展与主标段施工单位协调可作适当调整。施工场地的另一部分就是在脱硫岛内挖潜，在二期施工时可充分利用一期的#2脱硫岛场地作为设备堆场，材料堆场，模板加工场，周转材料堆场等。同时还合理利用二期＃3、＃4脱硫岛内空地作为土建安装施工场地。总承包商现场办公室以及土建和安装施工单位办公室紧邻布置于＃3岛东南侧空地上，以便于进行施工工作的技术指导。土建工区及各安装作业工程处办公间采用美观彩钢板房，紧邻土建施工作业区域布置。土建、安装各施工班组工作间采用大型标准集装箱式房屋；生产性工棚采用钢柱、轻型钢屋架、屋面加厚石棉瓦防雨、简易围护混凝土地坪。设备组合、非标加工场采用砖墩架空钢板平台，脱硫岛设备施工时，布置扩建端#4脱硫岛所在位置以外。材料、设备储存仓库采用砖墙、钢屋架、轻型屋面加厚石棉瓦防雨混凝土地坪。设备堆放场、露天仓库采用彩钢围护，地面平整夯实，铺设碎石和石屑。混凝土从商品混凝土公司搅拌站运至使用点。施工道路在岛外利用主体施工单位建成的临时道路，岛内道路以永久道路为依托，将主要建构筑物和零米各类设备连接起来，...
