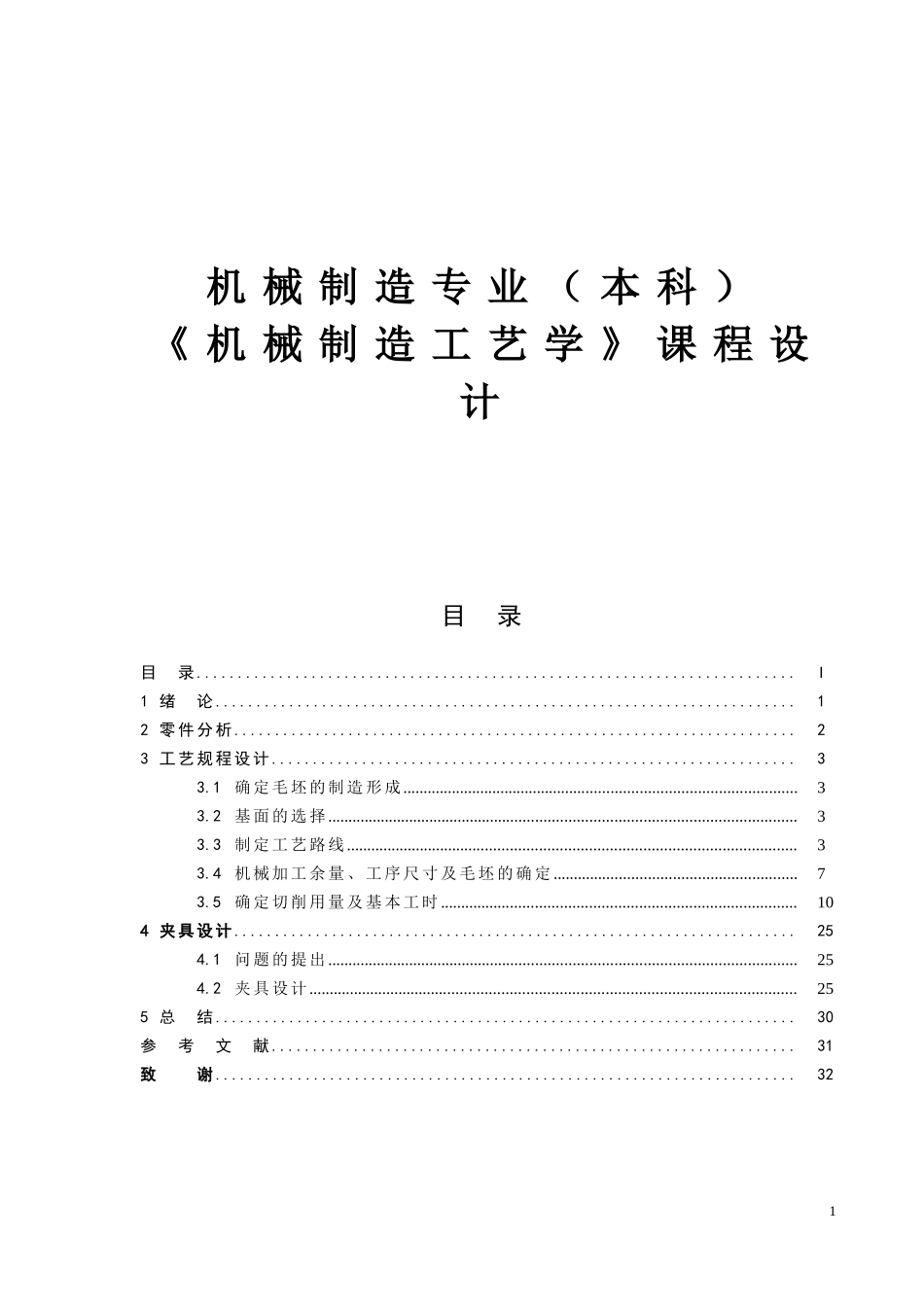

机械制造专业（本科）《机械制造工艺学》课程设计目录目录.........................................................................I1绪论.......................................................................12零件分析.....................................................................23工艺规程设计................................................................33.1确定毛坯的制造形成................................................................................................33.2基面的选择..................................................................................................................33.3制定工艺路线.............................................................................................................33.4机械加工余量、工序尺寸及毛坯的确定...........................................................73.5确定切削用量及基本工时......................................................................................104夹具设计.....................................................................254.1问题的提出..................................................................................................................254.2夹具设计......................................................................................................................255总结.......................................................................30参考文献................................................................31致谢.......................................................................3211绪论22零件分析题目所给的零件是机床尾座体，尾座安装在机床的右端导轨上，尾座上的套筒可以安装顶尖，以支承较长的工件的右端（即顶持工件的中心孔）、安装钻头、绞刀，进行孔加工，也可以安装丝锥攻螺纹工具、圆析牙套螺纹工具加工内、外螺纹。尾座可以沿尾座导轨作纵向调整移动，然后压下尾座紧固手轮将尾座夹紧在所需位置，摇动尾座手轮可以实现对工件的顶紧、松开或对工件进行切削的纵向进给。2.1零件的特点由图可知，该零件为不太规则的部件，其主要技术特点如下：1.铸件需要消除毛刺和砂粒、并作退火处理2.φ17H6要求圆度为0.0033.φ17H6要求圆柱度0.0044.φ17H6与导轨面的平行度为0.0055.φ17H6与燕尾面的平行度为0.0056.φ17H6的孔轴心线与导轨面的位置度误差为0～0.17.φ17H6的孔与燕尾面的位置度误差不超过0.158.各面的粗糙度达到需要的要求9.φ17H6的孔需精加工、研配10.导轨面配刮10～13点/25¿252.2零件工艺分析根据零件图可知、主要进行导轨面的加工、孔加工和表面加工、钻孔、攻丝，孔的精度要求高。该零件年生产5000件属大批量生产，在加工是为了提高劳动效率、降低成本，设计加工零件需要设计专用夹具。23工艺规程设计3.1确定毛坯的制造形成由于该零件的形状较复杂，因此不能用锻造，只能用铸件，而且年生产批量为5000件已达成批生产的水平，采用批量造型生产。根据零件主要的加工表面的粗糙度确定各表面加工余量，查参考文献查参考文献[2]《机械加工工艺手册》，以后有计算在此就不重复了。3.2基面的选择基面的选择是工艺规程中的重要工作之一，基面的选择的正确与合理可以使加工的质量得到保证、生产效率得到提高；否则不但使加工工艺过程中的问题百出，更有甚者，还会造成零件大批报废，使生产无法正常进行。粗基准的选择：对于象机床尾座这样的零件来说，选择好粗基准是至关重要的，能够保证零件的各种加工余量的选择。对于一般零件而言，以加工面互为基准完全合理；但对于本零件来说，如果以17的孔为粗基准可能造成位置精度不达标，按照有关粗基准的选择原则（即当零件有不加工表面时，应以这些不加工面作为粗基准）现在选择不加工35的外圆表面和外表不加工面作为粗基准，利用一组两个锥套夹持两端作为主要定位面以消除五个不定...
