某工业园项目钢结构工程施工组织设计VIP免费

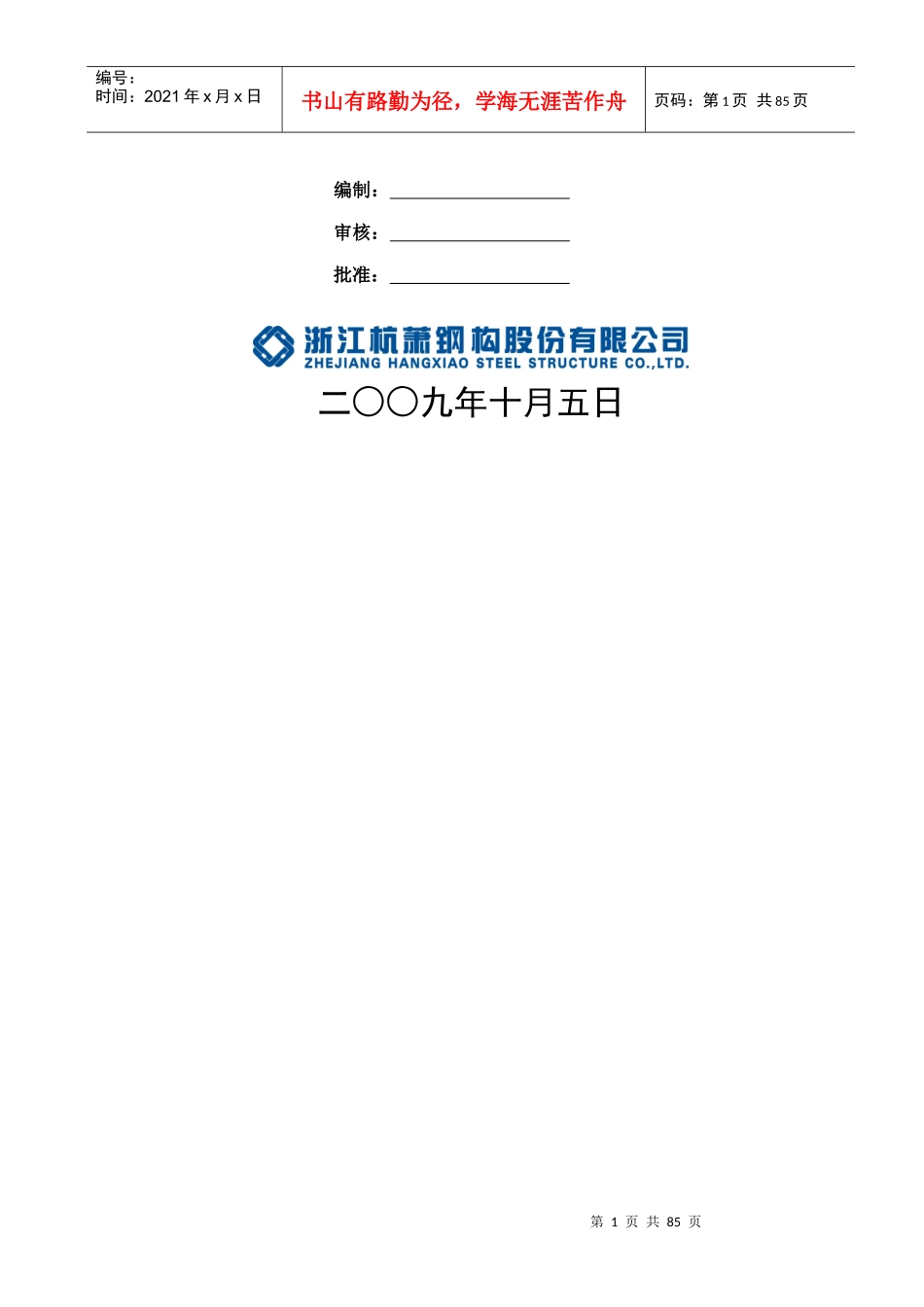

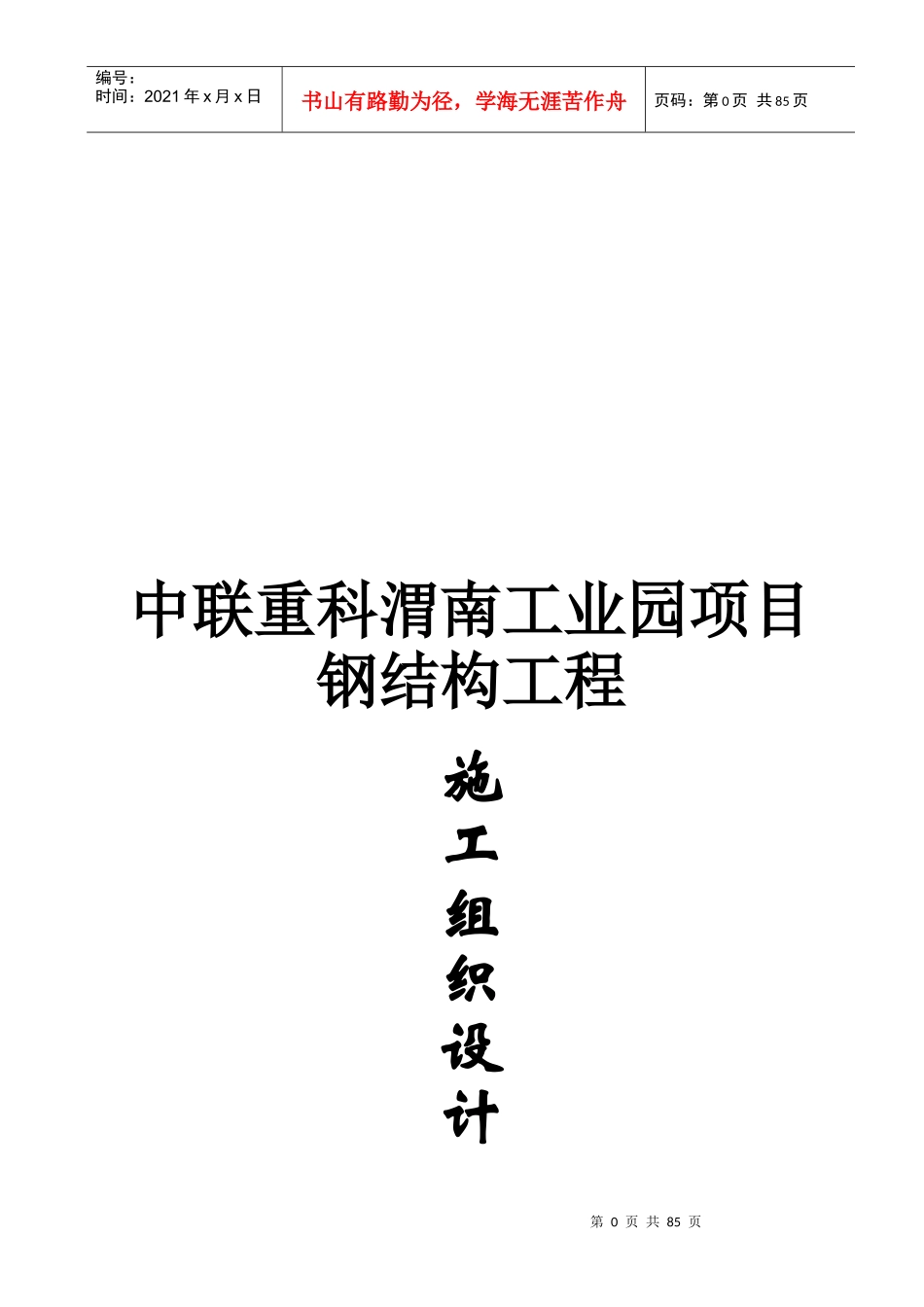

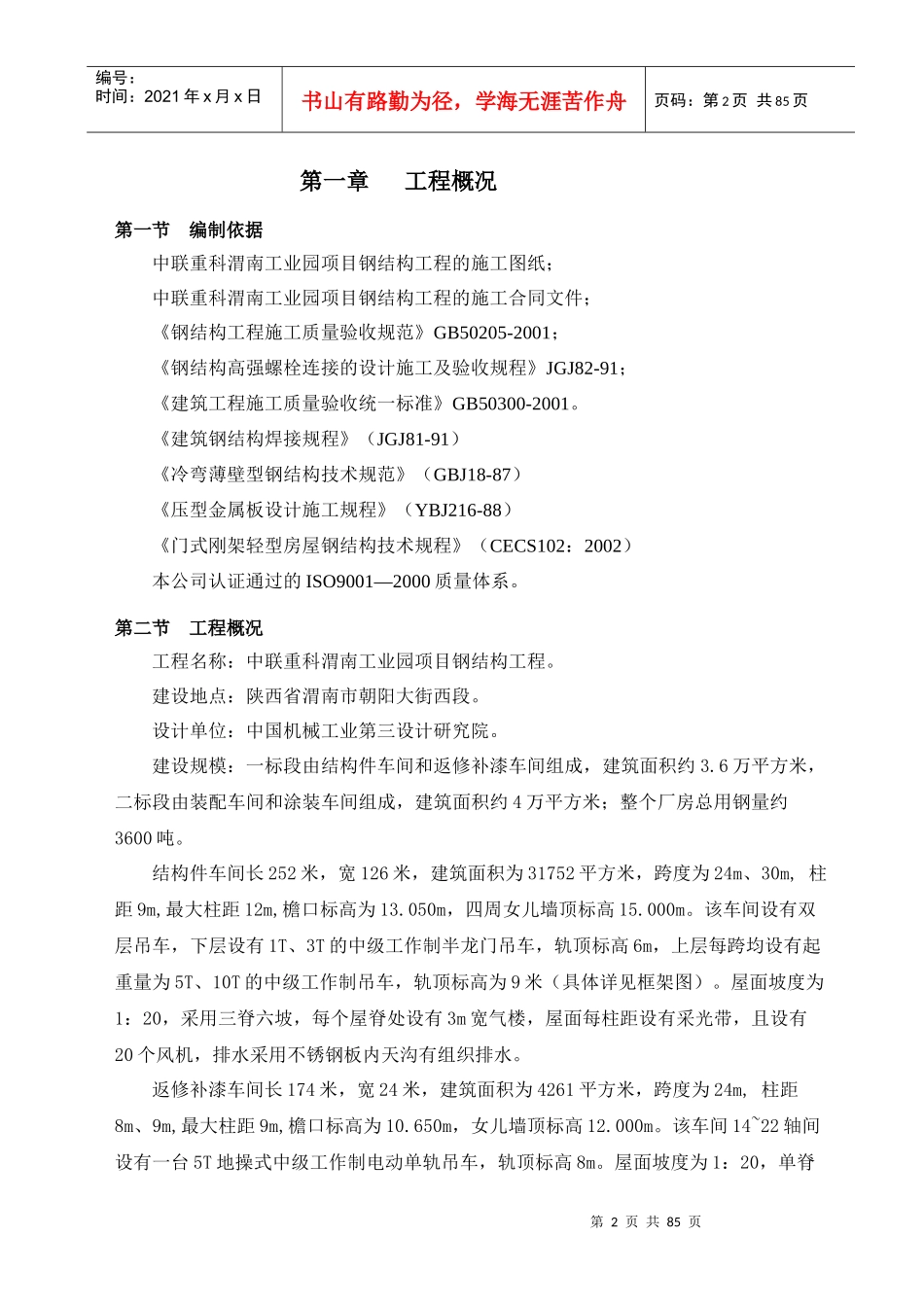

第0页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共85页中联重科渭南工业园项目钢结构工程施工组织设计第1页共85页第0页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共85页编制：审核：批准：二○○九年十月五日第2页共85页第1页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共85页第一章工程概况第一节编制依据中联重科渭南工业园项目钢结构工程的施工图纸；中联重科渭南工业园项目钢结构工程的施工合同文件；《钢结构工程施工质量验收规范》GB50205-2001；《钢结构高强螺栓连接的设计施工及验收规程》JGJ82-91；《建筑工程施工质量验收统一标准》GB50300-2001。《建筑钢结构焊接规程》（JGJ81-91）《冷弯薄壁型钢结构技术规范》（GBJ18-87）《压型金属板设计施工规程》（YBJ216-88）《门式刚架轻型房屋钢结构技术规程》（CECS102：2002）本公司认证通过的ISO9001—2000质量体系。第二节工程概况工程名称：中联重科渭南工业园项目钢结构工程。建设地点：陕西省渭南市朝阳大街西段。设计单位：中国机械工业第三设计研究院。建设规模：一标段由结构件车间和返修补漆车间组成，建筑面积约3.6万平方米，二标段由装配车间和涂装车间组成，建筑面积约4万平方米；整个厂房总用钢量约3600吨。结构件车间长252米，宽126米，建筑面积为31752平方米，跨度为24m、30m,柱距9m,最大柱距12m,檐口标高为13.050m，四周女儿墙顶标高15.000m。该车间设有双层吊车，下层设有1T、3T的中级工作制半龙门吊车，轨顶标高6m，上层每跨均设有起重量为5T、10T的中级工作制吊车，轨顶标高为9米（具体详见框架图）。屋面坡度为1：20，采用三脊六坡，每个屋脊处设有3m宽气楼，屋面每柱距设有采光带，且设有20个风机，排水采用不锈钢板内天沟有组织排水。返修补漆车间长174米，宽24米，建筑面积为4261平方米，跨度为24m,柱距8m、9m,最大柱距9m,檐口标高为10.650m，女儿墙顶标高12.000m。该车间14~22轴间设有一台5T地操式中级工作制电动单轨吊车，轨顶标高8m。屋面坡度为1：20，单脊第3页共85页第2页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共85页双坡，屋面每柱距设有采光带，另设有10个风机，排水采用不锈钢板内天沟有组织排水。装配车间长252米，宽141米，建筑面积为32906平方米，跨度为24m、21m,柱距9m,最大柱距12m,檐口标高为13.050米，女儿墙顶标高15.000m。该车间设有双层吊车，下层设有1T、3T的中级工作制半龙门吊车，轨顶标高6m,上层每跨均设有起重量为10T、16T、32T的中级工作制吊车，轨顶标高为9米（具体详见布置图）。屋面坡度为1：20，采用三脊六坡，每个屋脊处设有3m宽气楼，屋面每柱距设有采光带，排水采用不锈钢板内天沟有组织排水。涂装车间长252米，宽24米，另建筑两端各有27X20.54的突出部分，建筑面积为7157平方米，跨度为24+20.54m,柱距9m,最大柱距12m,檐口标高为13.050米，女儿墙顶标高15.000m。该车间设有一层吊车5T的中级工作制电动单梁吊车，轨顶标高9m。屋面坡度为1：20，采用单脊双坡，屋脊处设有3m宽成品气楼，屋面每柱距设有采光带，排水采用不锈钢板内天沟有组织排水。本工程屋面采用0.5mm本色板+50mm厚12KG/M3带铝箔保温棉+φ1.0mm不锈钢丝网，网格300X300,与檩条成45°角斜向布置。屋面板板型选用HXY-478屋面外板，该板型肋高70mm，两板搭接为360°卷边,屋面防水性能好。墙面1.2m以下为砖墙，1.2m以上采用0.5mm镀锌彩板+50mm厚12KG/M3带铝箔保温棉+0.4mm镀锌彩板内板。墙面外板板型选用HXY-980，该板型肋高30mm、肋距245mm，具有很好的抗弯性能；墙面内板板型选用HXY-1038，该板型肋高15mm,外形美观。本工程原材选配如下，框架梁、柱、抗风柱、雨篷挑梁、以及吊车梁采用Q345B钢材；支撑、女儿墙柱、檩托、隅撑、拉条、型钢采用Q235A钢材；墙梁、檩条采用Q345冷弯薄壁型钢。手工焊焊条的选用符合《低合金焊条》（GB/T5118-95）、《碳钢焊条》（GB/T5117）的相关规定。连接用高强度螺栓采用大六角头高强度螺栓，其性能符合《钢结构用高强度大六角头螺栓、...
