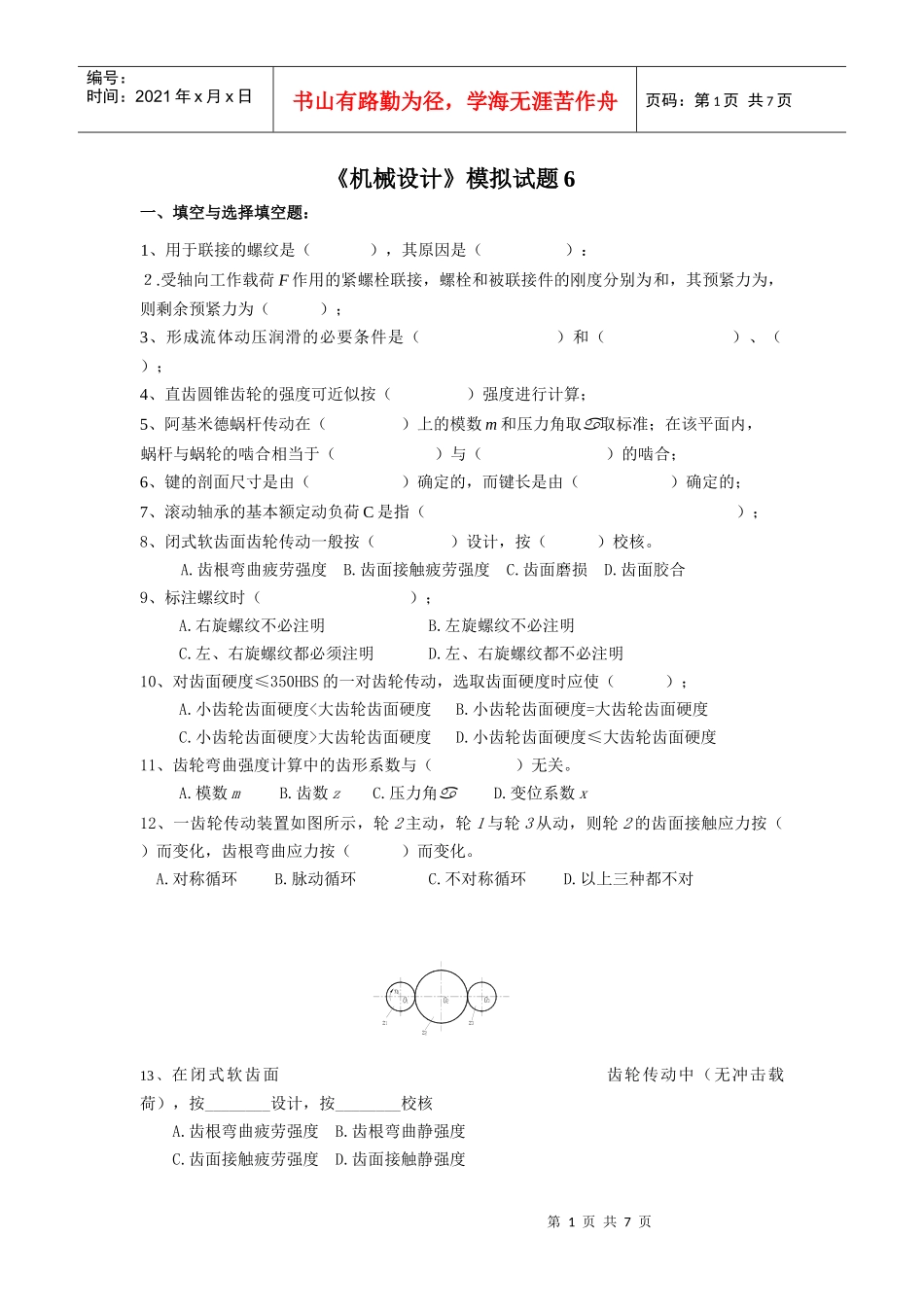

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页《机械设计》模拟试题6一、填空与选择填空题：1、用于联接的螺纹是（），其原因是（）：２.受轴向工作载荷F作用的紧螺栓联接，螺栓和被联接件的刚度分别为和，其预紧力为，则剩余预紧力为（）；3、形成流体动压润滑的必要条件是（）和（）、（）；4、直齿圆锥齿轮的强度可近似按（）强度进行计算；5、阿基米德蜗杆传动在（）上的模数m和压力角取取标准；在该平面内，蜗杆与蜗轮的啮合相当于（）与（）的啮合；6、键的剖面尺寸是由（）确定的，而键长是由（）确定的；7、滚动轴承的基本额定动负荷C是指（）；8、闭式软齿面齿轮传动一般按（）设计，按（）校核。A.齿根弯曲疲劳强度B.齿面接触疲劳强度C.齿面磨损D.齿面胶合9、标注螺纹时（）；A.右旋螺纹不必注明B.左旋螺纹不必注明C.左、右旋螺纹都必须注明D.左、右旋螺纹都不必注明10、对齿面硬度≤350HBS的一对齿轮传动，选取齿面硬度时应使（）；A.小齿轮齿面硬度<大齿轮齿面硬度B.小齿轮齿面硬度=大齿轮齿面硬度C.小齿轮齿面硬度>大齿轮齿面硬度D.小齿轮齿面硬度≤大齿轮齿面硬度11、齿轮弯曲强度计算中的齿形系数与（）无关。A.模数mB.齿数zC.压力角D.变位系数x12、一齿轮传动装置如图所示，轮2主动，轮1与轮3从动，则轮2的齿面接触应力按（）而变化，齿根弯曲应力按（）而变化。A.对称循环B.脉动循环C.不对称循环D.以上三种都不对13、在闭式软齿面齿轮传动中（无冲击载荷），按________设计，按________校核A.齿根弯曲疲劳强度B.齿根弯曲静强度C.齿面接触疲劳强度D.齿面接触静强度第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页二、填空题1、工程上常用的螺纹联接的防松方法有___________、____________和_______________。2、滚动轴承的基本额定寿命Lh10是指_______________。3、阿基米德蜗杆传动的正确啮合条件是______________、______________和_______________。4、带传动中，带每转一周受____________应力、_________应力和________应力作用，最大应力发生在________________。三、简要回答以下问题1、什么是带传动的弹性滑动现象？(本小题3分)2、试写出一维雷诺方程表达式，并说明其中各符号的含义。(本小题4分)3、试写出轴承代号7416E/p4的意义。(本小题4分)或1、62092、7311AC/P4/DF3、30420/P2/DB4、N220/P54、说明闭式蜗杆传动的主要实效形式及设计准则。(本小题4分)三、计算题（共30分）1、.图示托架受铅垂力F（N），托架与托体之间的摩擦系数为µs,,可靠系数Kf=1,螺栓与被联接件的相对刚度为0.2，螺栓材料的许用应力为[σ]，按步骤列出螺栓根径d1的计算式。（14分）2、一轴上有一对30204圆锥滚子轴承，轴承受载荷，n=1250r/min，运转时有轻微冲击，试计算这对轴承当量动载荷p和寿命L10h。轴承参数：d=20mm；；；；Fa/Fr≤e，x=1，y=0；Fa/Fr>e，x=0.4，y=1.7，[注：](本题16分)NFR5400NFA27001.1pfNCr305000NCr2820035.0e)2/(YFFrs第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页四、分析题（18分）1．图示蜗杆-斜齿轮传动，已知蜗杆为左旋，转向如图示，蜗杆m=8mm，d1=64mm(q=8)，z1=2，z2=42，蜗杆输入转矩T1=38000N.mm，蜗杆传动效率＝0.75。1）画出蜗轮的转向；2）欲使II轴的蜗轮2和齿轮3的轴向力抵消一部分，决定斜齿轮3、4的螺旋线方向；3）分别求出蜗杆、蜗轮上各力的大小和方向。2、一对闭式软齿面直齿轮传动，其齿数与模数有两种方案：a）m=4mm，z1=20，z2=60；b）m=2mm，z1=40，z2=120，其它参数都一样。试问：1）两种方案的接触强度和弯曲强度是否相同？2）若两种方案的弯曲强度都能满足，则哪种方案比较好？五、指出下列轴系错误，并将正确的结构画在轴心线下面（14分）。FF12第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页《机械设计》模拟试题6参考答案一、填空与选择填空题：(每空2分,共15分)1、三角形，自锁性好2、F′+F3、（沿运动方向有从...
