煤矿井下无线通信系统综合解决方案VIP免费

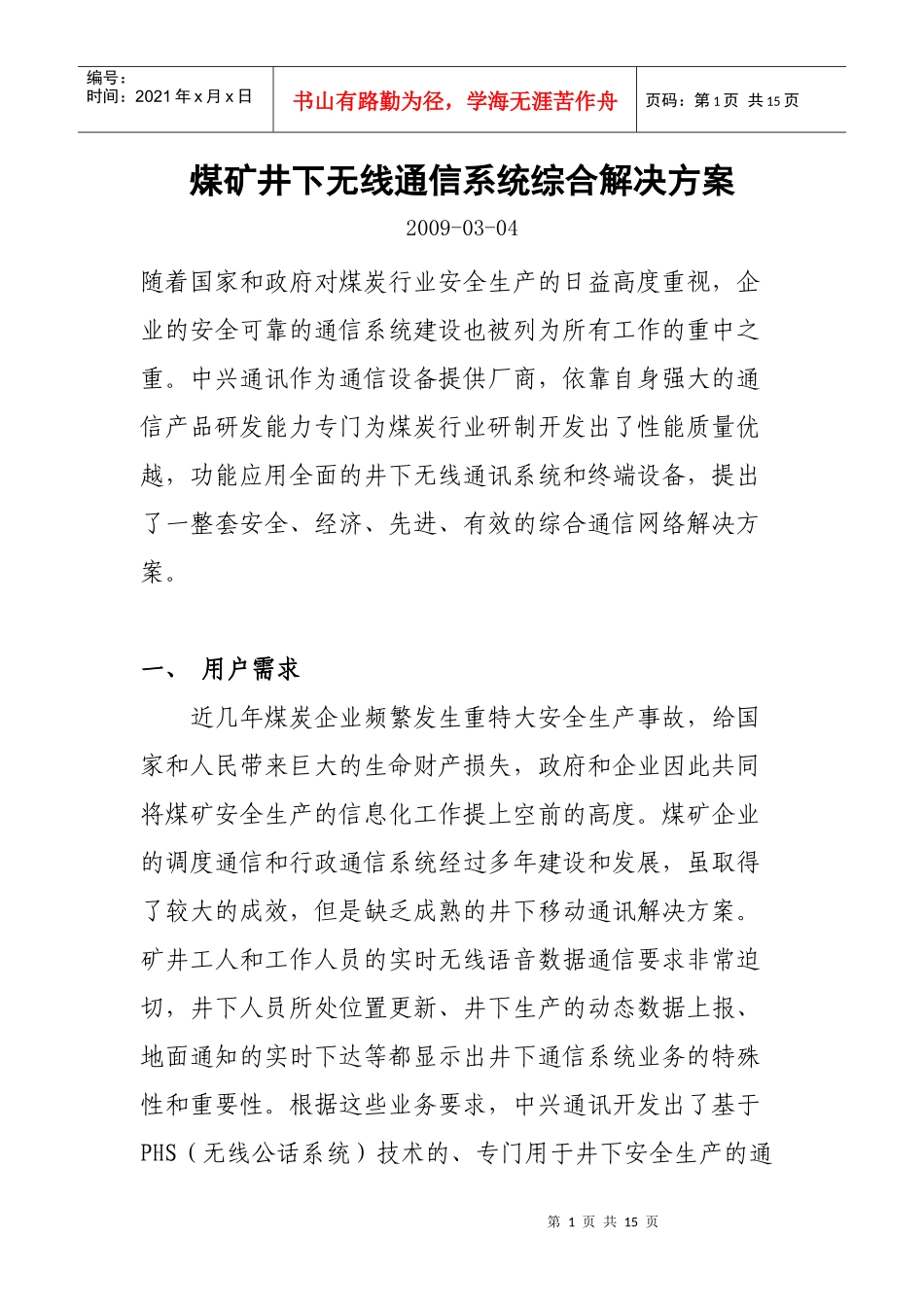

煤矿井下无线通信系统综合解决方案_第1页
1/15

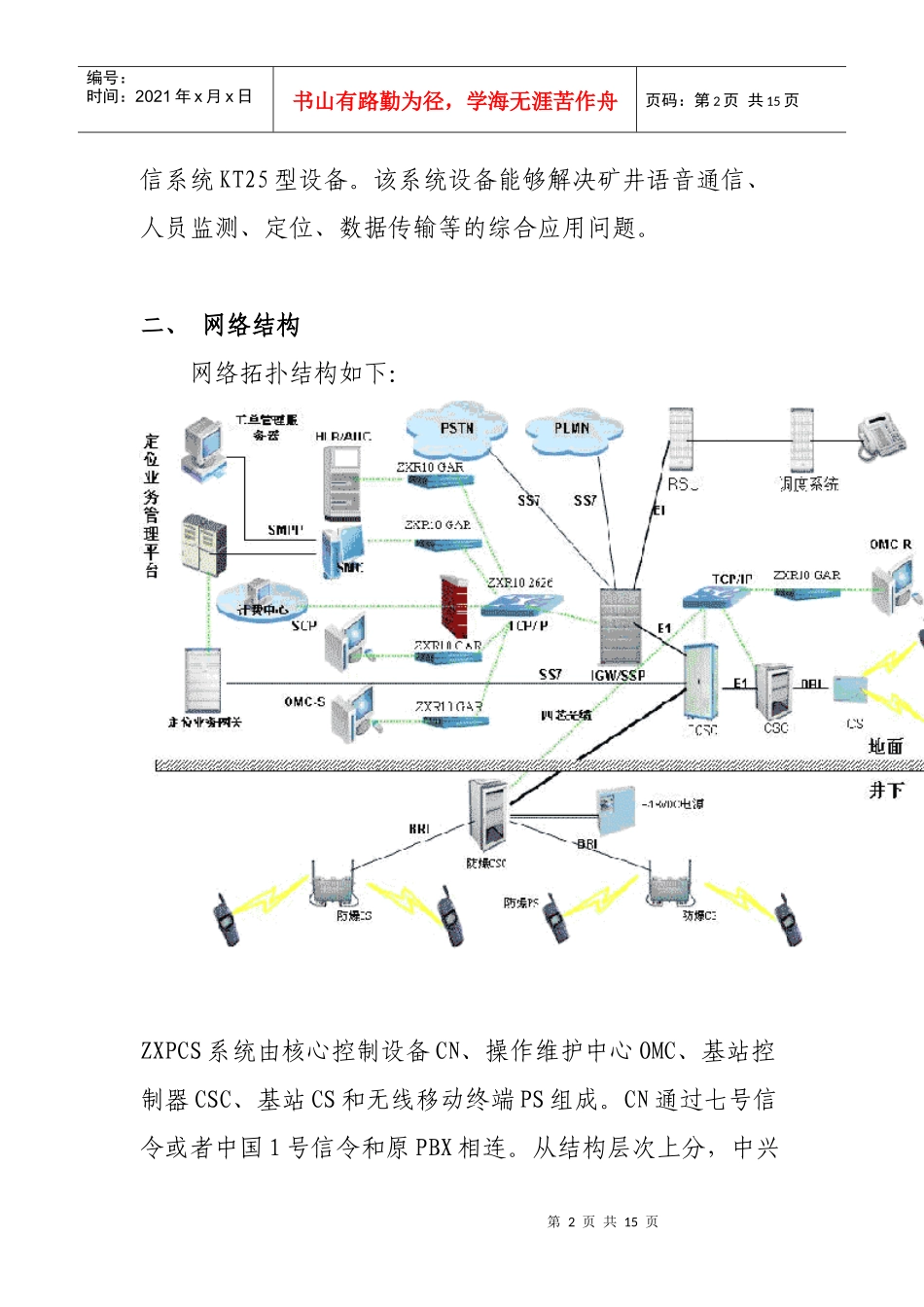

煤矿井下无线通信系统综合解决方案_第2页
2/15

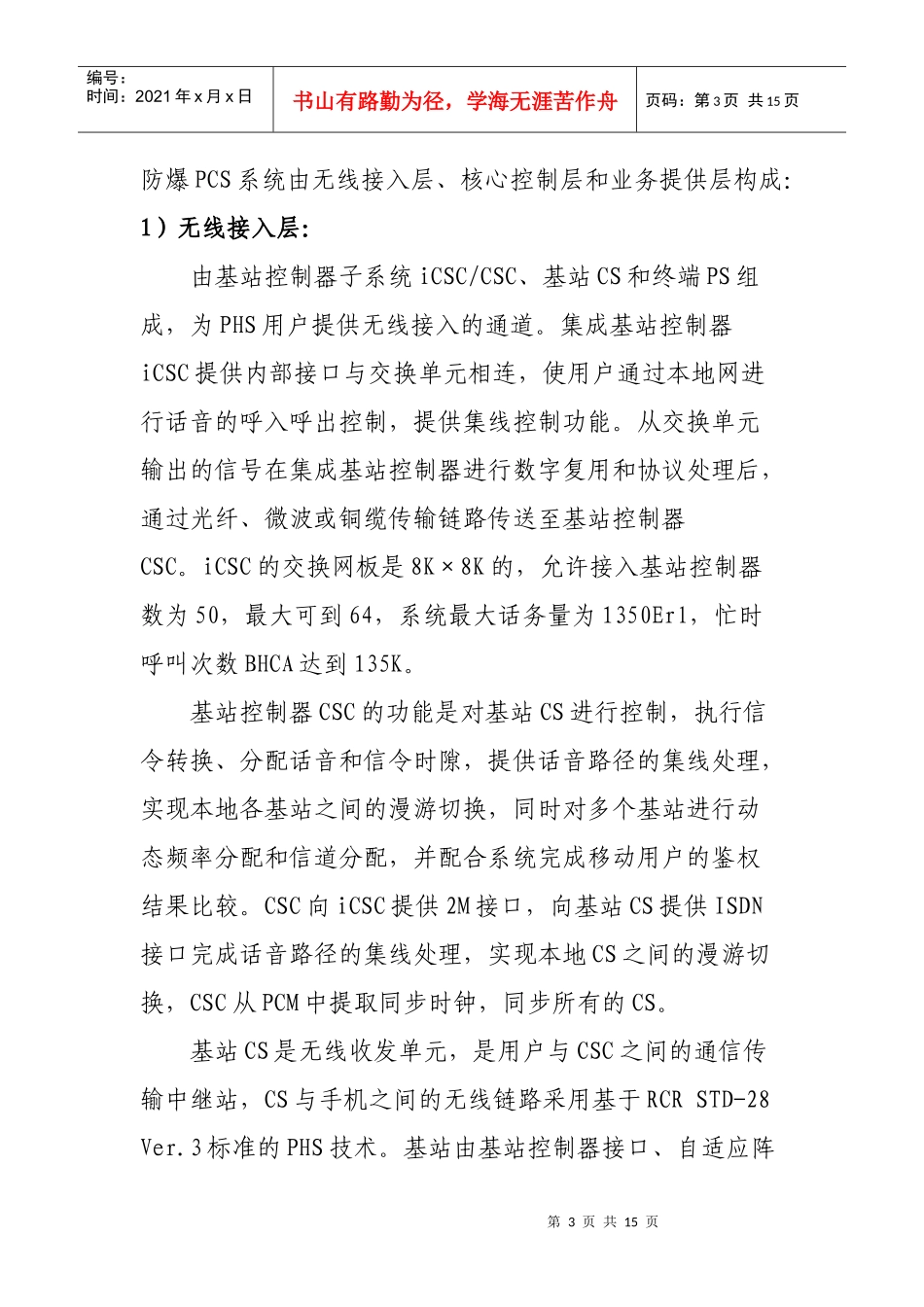

煤矿井下无线通信系统综合解决方案_第3页
3/15
第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共15页煤矿井下无线通信系统综合解决方案2009-03-04随着国家和政府对煤炭行业安全生产的日益高度重视,企业的安全可靠的通信系统建设也被列为所有工作的重中之重。中兴通讯作为通信设备提供厂商,依靠自身强大的通信产品研发能力专门为煤炭行业研制开发出了性能质量优越,功能应用全面的井下无线通讯系统和终端设备,提出了一整套安全、经济、先进、有效的综合通信网络解决方案。一、用户需求近几年煤炭企业频繁发生重特大安全生产事故,给国家和人民带来巨大的生命财产损失,政府和企业因此共同将煤矿安全生产的信息化工作提上空前的高度。煤矿企业的调度通信和行政通信系统经过多年建设和发展,虽取得了较大的成效,但是缺乏成熟的井下移动通讯解决方案。矿井工人和工作人员的实时无线语音数据通信要求非常迫切,井下人员所处位置更新、井下生产的动态数据上报、地面通知的实时下达等都显示出井下通信系统业务的特殊性和重要性。根据这些业务要求,中兴通讯开发出了基于PHS(无线公话系统)技术的、专门用于井下安全生产的通第2页共15页第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共15页信系统KT25型设备。该系统设备能够解决矿井语音通信、人员监测、定位、数据传输等的综合应用问题。二、网络结构网络拓扑结构如下:ZXPCS系统由核心控制设备CN、操作维护中心OMC、基站控制器CSC、基站CS和无线移动终端PS组成。CN通过七号信令或者中国1号信令和原PBX相连。从结构层次上分,中兴第3页共15页第2页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共15页防爆PCS系统由无线接入层、核心控制层和业务提供层构成:1)无线接入层:由基站控制器子系统iCSC/CSC、基站CS和终端PS组成,为PHS用户提供无线接入的通道。集成基站控制器iCSC提供内部接口与交换单元相连,使用户通过本地网进行话音的呼入呼出控制,提供集线控制功能。从交换单元输出的信号在集成基站控制器进行数字复用和协议处理后,通过光纤、微波或铜缆传输链路传送至基站控制器CSC。iCSC的交换网板是8K×8K的,允许接入基站控制器数为50,最大可到64,系统最大话务量为1350Erl,忙时呼叫次数BHCA达到135K。基站控制器CSC的功能是对基站CS进行控制,执行信令转换、分配话音和信令时隙,提供话音路径的集线处理,实现本地各基站之间的漫游切换,同时对多个基站进行动态频率分配和信道分配,并配合系统完成移动用户的鉴权结果比较。CSC向iCSC提供2M接口,向基站CS提供ISDN接口完成话音路径的集线处理,实现本地CS之间的漫游切换,CSC从PCM中提取同步时钟,同步所有的CS。基站CS是无线收发单元,是用户与CSC之间的通信传输中继站,CS与手机之间的无线链路采用基于RCRSTD-28Ver.3标准的PHS技术。基站由基站控制器接口、自适应阵第4页共15页第3页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共15页列控制部分、自适应阵列DSP处理调制解调部分、发射机阵列、接收机阵列、天线开关和天线阵列组成。目前中兴通讯ZXPCS系统提供20mW、200mW、500mW室内、室外、增强型、智能型基站,可满足不同特性化组网需求。移动终端PS包含基于PCMCIA接口的数据适配器和移动手机。手机具有通话时间和待机时间长、重量轻等特点,在网络支持前提下,可支持语音信箱、短消息业务、手机上网业务和手机之间的直接对讲功能,数据适配器配合笔记本电脑等数据终端设备可实现基于无线市话系统PHS的数据接入服务。需要说明的是,煤矿井下是高危场所,设备的使用需要进行防爆处理。ZXPCS产品井下部分系统已经完全通过国家防爆安全认证MA(煤安)认证,可以放心在井下使用。目前防爆PCS系统井下基站控制器KTW17和基站KTW15采用隔爆外壳的防爆形式。在这种防爆形式中,将能够引起爆炸的电气设备元件封闭在一个外壳内,该外壳能承受内部爆炸性混合物的爆炸压力而不受损坏,或阻止内部火焰通过壳内任何接合面及各结构开口向外部爆炸性环境传播。中兴防爆PCS系统终端KTW16产品采用本质安全型...
