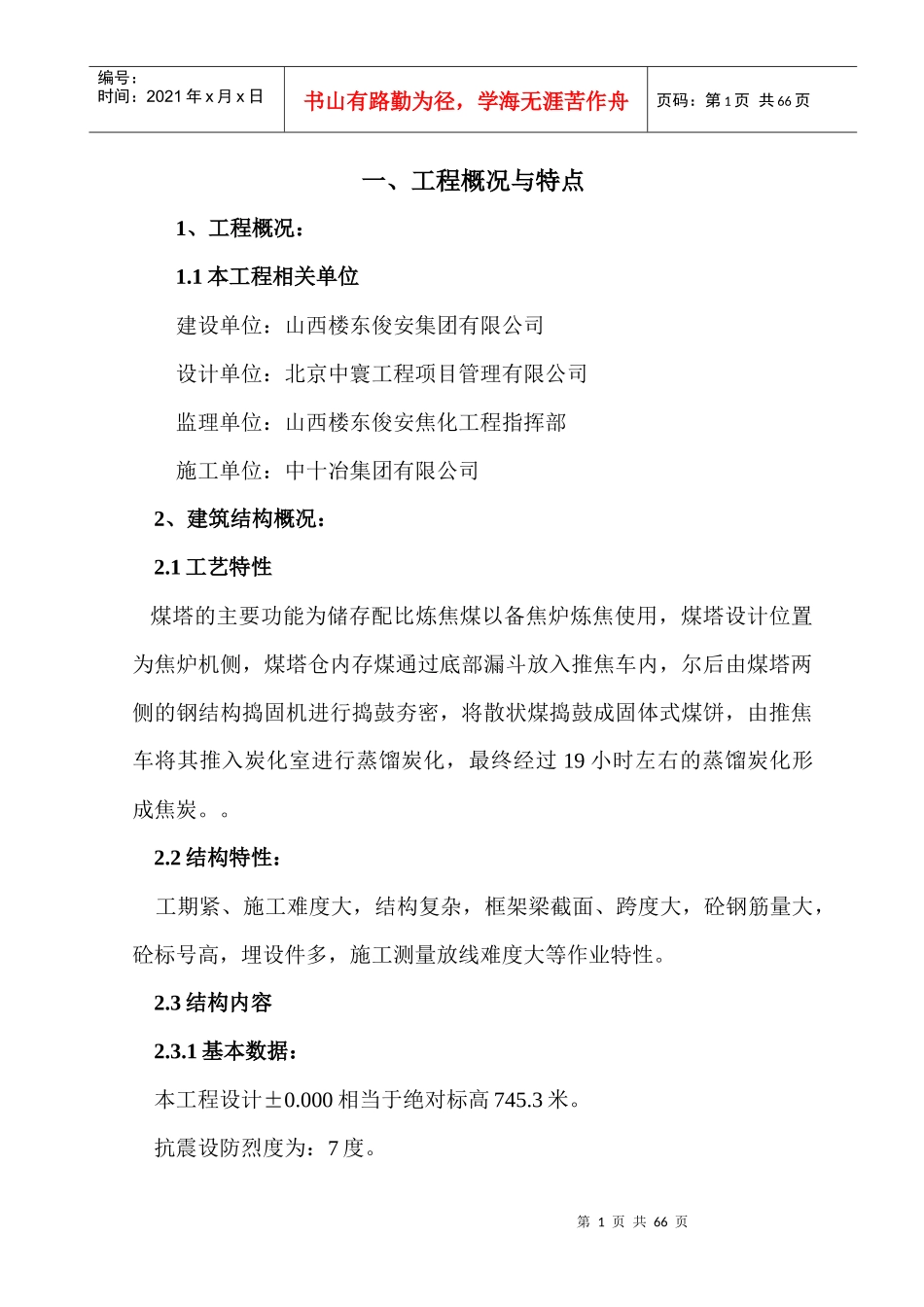

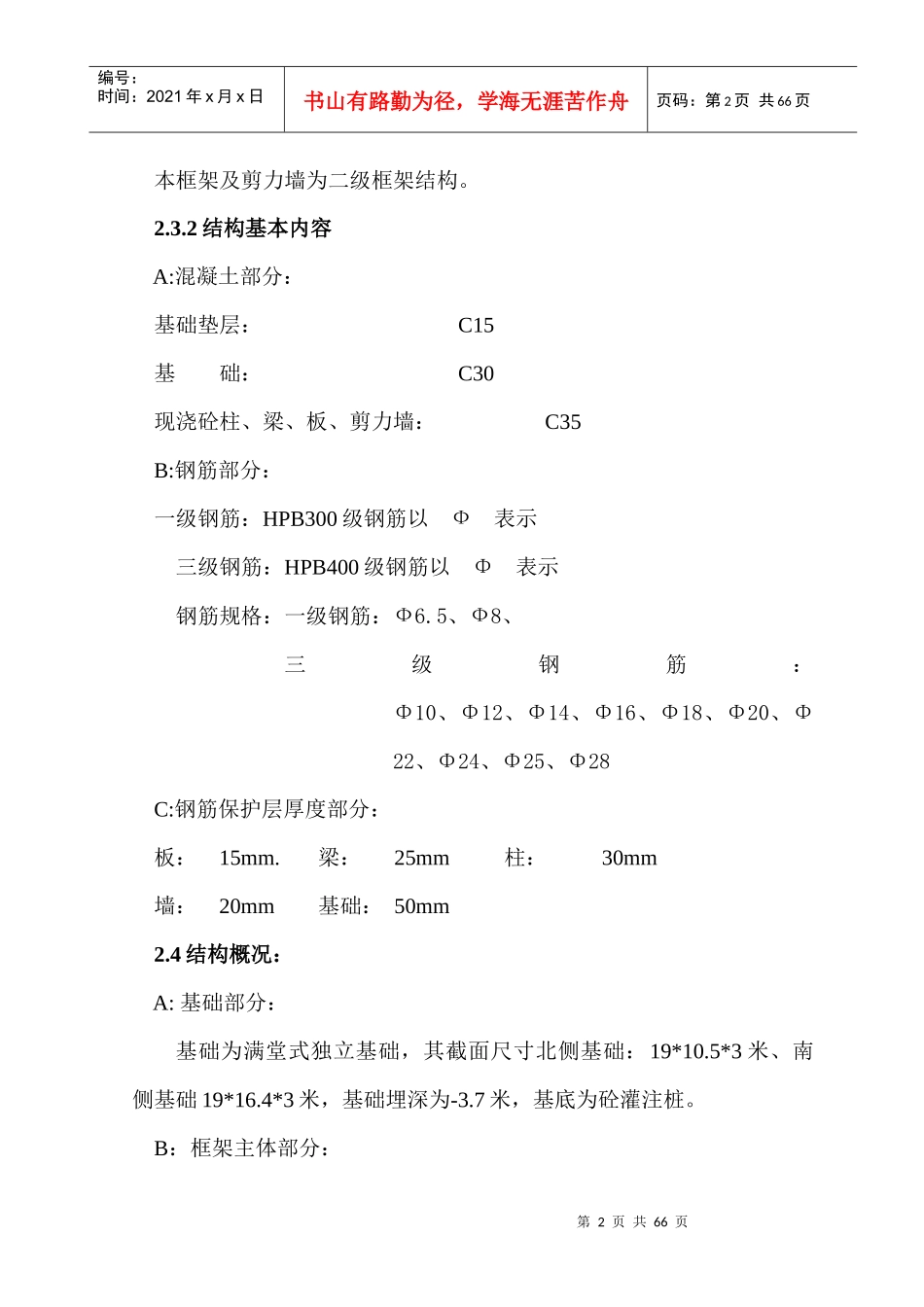

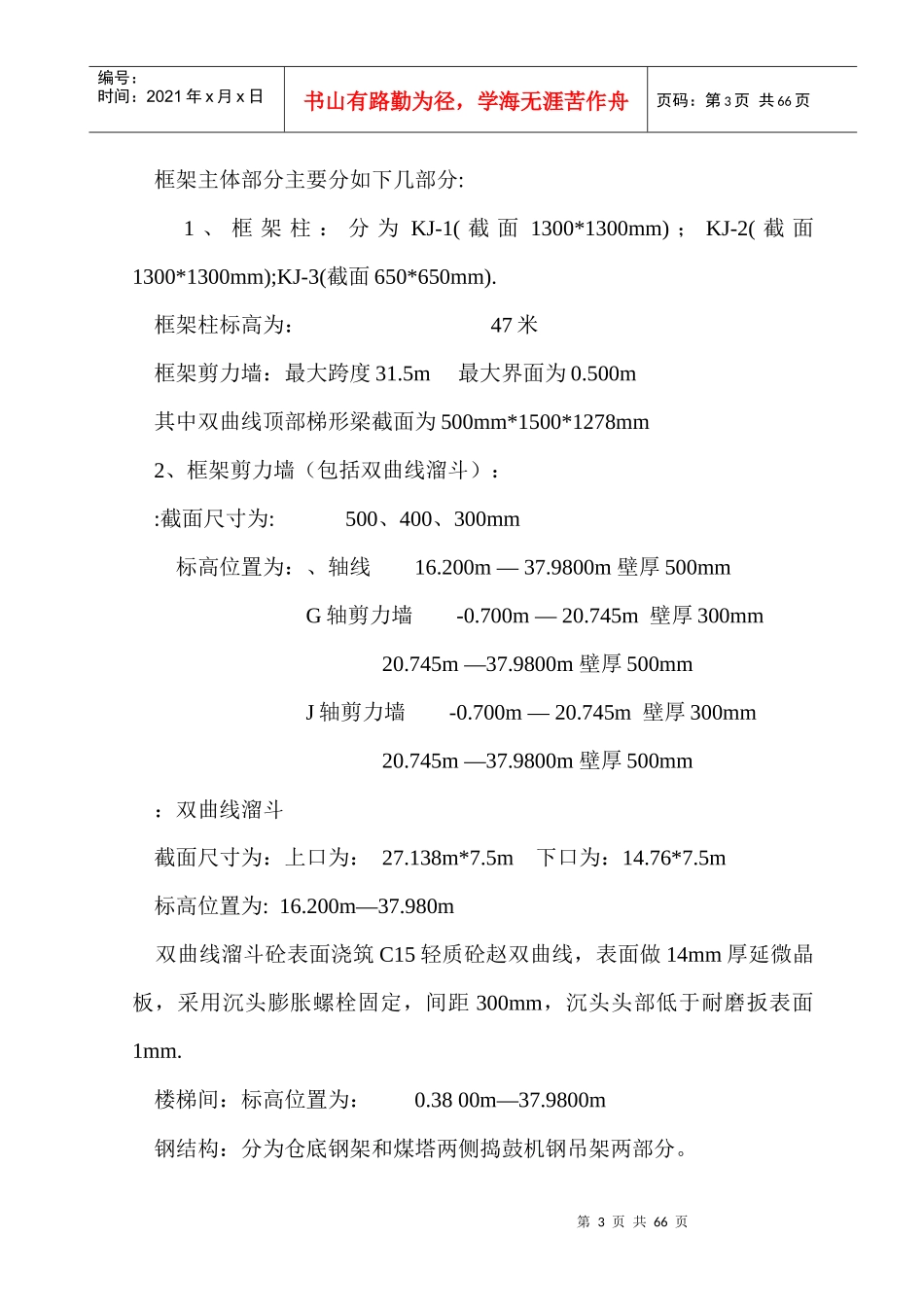

第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共66页一、工程概况与特点1、工程概况：1.1本工程相关单位建设单位：山西楼东俊安集团有限公司设计单位：北京中寰工程项目管理有限公司监理单位：山西楼东俊安焦化工程指挥部施工单位：中十冶集团有限公司2、建筑结构概况：2.1工艺特性煤塔的主要功能为储存配比炼焦煤以备焦炉炼焦使用，煤塔设计位置为焦炉机侧，煤塔仓内存煤通过底部漏斗放入推焦车内，尔后由煤塔两侧的钢结构捣固机进行捣鼓夯密，将散状煤捣鼓成固体式煤饼，由推焦车将其推入炭化室进行蒸馏炭化，最终经过19小时左右的蒸馏炭化形成焦炭。。2.2结构特性：工期紧、施工难度大，结构复杂，框架梁截面、跨度大，砼钢筋量大，砼标号高，埋设件多，施工测量放线难度大等作业特性。2.3结构内容2.3.1基本数据：本工程设计±0.000相当于绝对标高745.3米。抗震设防烈度为：7度。第2页共66页第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共66页本框架及剪力墙为二级框架结构。2.3.2结构基本内容A:混凝土部分：基础垫层：C15基础：C30现浇砼柱、梁、板、剪力墙：C35B:钢筋部分：一级钢筋：HPB300级钢筋以Ф表示三级钢筋：HPB400级钢筋以Φ表示钢筋规格：一级钢筋：Ф6.5、Ф8、三级钢筋：Φ10、Φ12、Φ14、Φ16、Φ18、Φ20、Φ22、Φ24、Φ25、Φ28C:钢筋保护层厚度部分：板：15mm.梁：25mm柱：30mm墙：20mm基础：50mm2.4结构概况：A:基础部分：基础为满堂式独立基础，其截面尺寸北侧基础：19*10.5*3米、南侧基础19*16.4*3米，基础埋深为-3.7米，基底为砼灌注桩。B：框架主体部分：第3页共66页第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共66页框架主体部分主要分如下几部分:1、框架柱：分为KJ-1(截面1300*1300mm)；KJ-2(截面1300*1300mm);KJ-3(截面650*650mm).框架柱标高为：47米框架剪力墙：最大跨度31.5m最大界面为0.500m其中双曲线顶部梯形梁截面为500mm*1500*1278mm2、框架剪力墙（包括双曲线溜斗）：:截面尺寸为:500、400、300mm标高位置为：、轴线16.200m—37.9800m壁厚500mmG轴剪力墙-0.700m—20.745m壁厚300mm20.745m—37.9800m壁厚500mmJ轴剪力墙-0.700m—20.745m壁厚300mm20.745m—37.9800m壁厚500mm：双曲线溜斗截面尺寸为：上口为：27.138m*7.5m下口为：14.76*7.5m标高位置为:16.200m—37.980m双曲线溜斗砼表面浇筑C15轻质砼赵双曲线，表面做14mm厚延微晶板，采用沉头膨胀螺栓固定，间距300mm，沉头头部低于耐磨扳表面1mm.楼梯间：标高位置为：0.3800m—37.9800m钢结构：分为仓底钢架和煤塔两侧捣鼓机钢吊架两部分。第4页共66页第3页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共66页其中捣鼓机吊架悬于空中，顶部用螺栓固定于28.36m挑梁下。二、编制依据：1、根据北京中寰工程项目管理有限公司设计施工图纸。2、预算定额和劳动定额。3、工程现有施工条件及建设单位的支持配合。4、市城建部门、城管部门颁发的相关法规。5、本公司施工经验及企业施工能力，技术装备，ISO9002质量体系控制文件、作业条件及企业员工整体素质及机械、劳动力调配能力。6、国家和行业现行的施工验收规范，主要有：《土方与爆破工程施工及验收规范》（GBJ201-83）《地基与基础工程施工及验收规范》（GBJ202-83）《地下工程防水技术规范》（GBJ108-87）《砼结构工程施工及验收规范》（GB50204-92）《钢结构工程施工及验收规范》（GB50205-95）《地面与楼面工程施工及验收规范》（GBJ209-83）《屋面工程施工及验收规范》（GBJ50207-94）《建筑装饰工程施工及验收规范》（JGJ73-91）《钢筋焊接及验收规程》（JGJ18-96）第5页共66页第4页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共66页《焊工技术考核规程》（D2161-81）《国家建筑标准设计图集》（11G101）三、施工准备1、技术准备1.1、组织学习图纸，进行会审通过学习图纸，熟悉图纸内容，了解设计要求和施工达到的标准，明确工艺流程，掌握和了解设计图纸细节。由...
