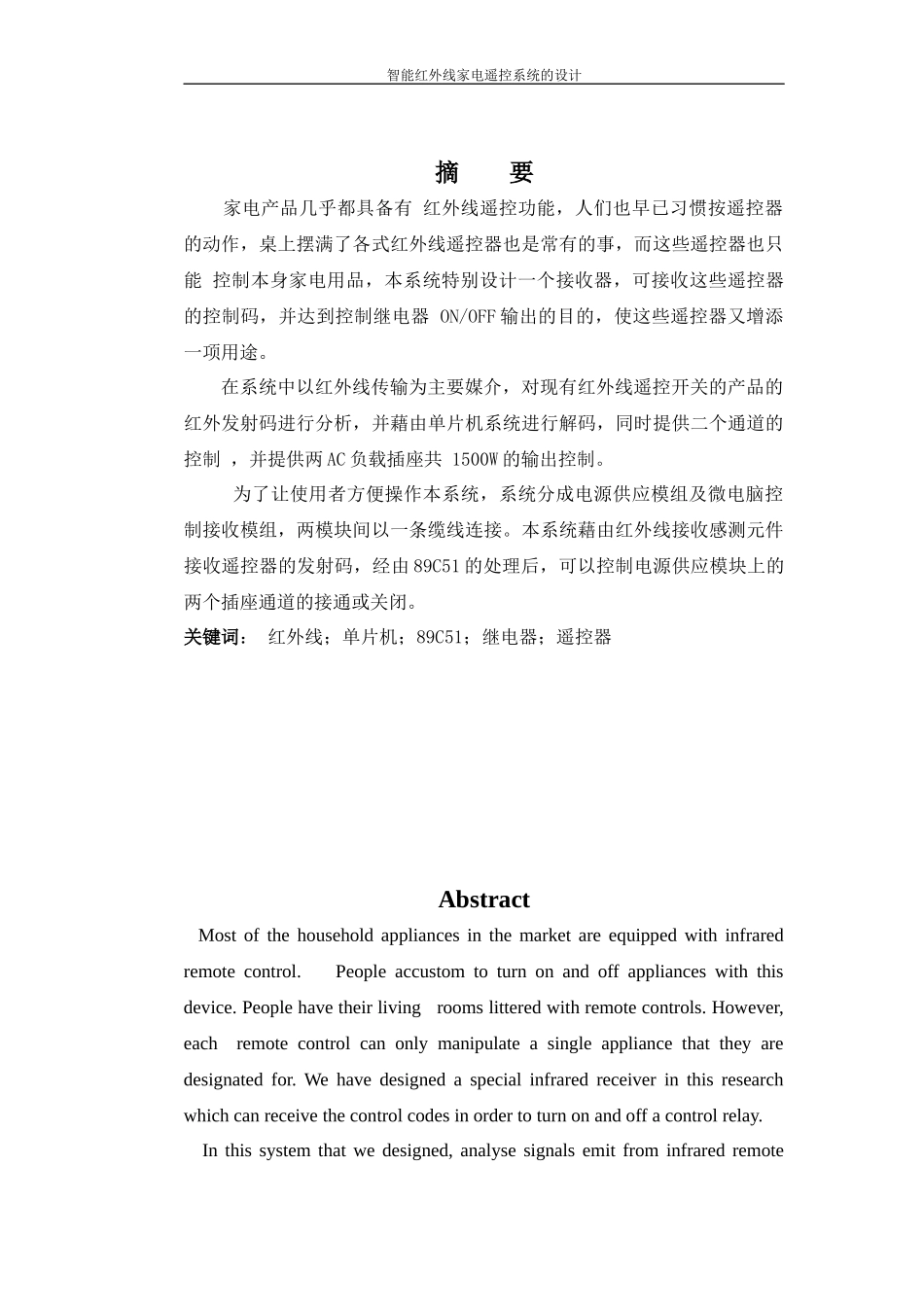

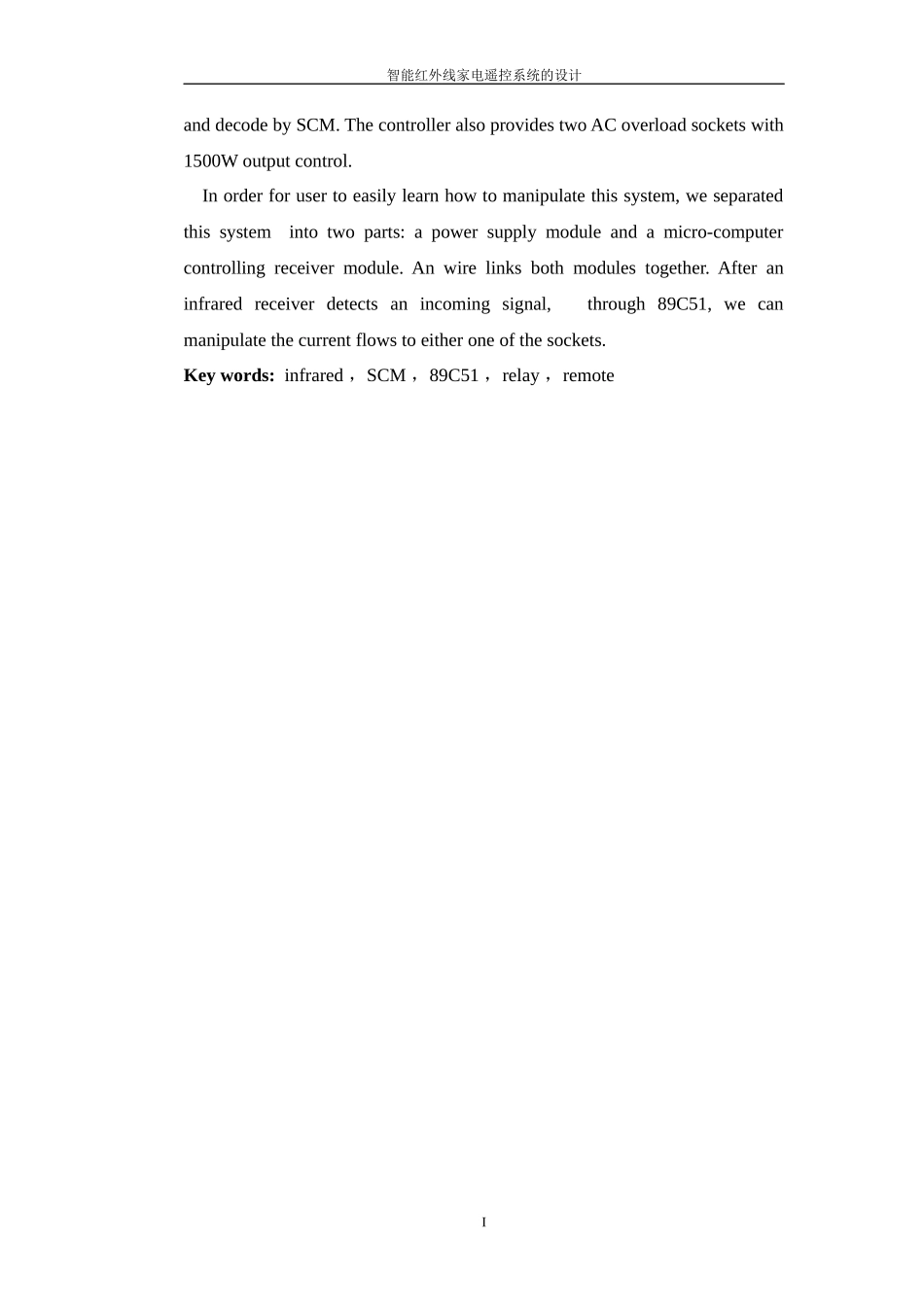

海南大学本科生毕业论文（设计）题目:智能红外线家电遥控系统的设计智能红外线家电遥控系统的设计摘要家电产品几乎都具备有红外线遥控功能，人们也早已习惯按遥控器的动作，桌上摆满了各式红外线遥控器也是常有的事，而这些遥控器也只能控制本身家电用品，本系统特别设计一个接收器，可接收这些遥控器的控制码，并达到控制继电器ON/OFF输出的目的，使这些遥控器又增添一项用途。在系统中以红外线传输为主要媒介，对现有红外线遥控开关的产品的红外发射码进行分析，并藉由单片机系统进行解码，同时提供二个通道的控制，并提供两AC负载插座共1500W的输出控制。为了让使用者方便操作本系统，系统分成电源供应模组及微电脑控制接收模组，两模块间以一条缆线连接。本系统藉由红外线接收感测元件接收遥控器的发射码，经由89C51的处理后，可以控制电源供应模块上的两个插座通道的接通或关闭。关键词：红外线；单片机；89C51；继电器；遥控器AbstractMostofthehouseholdappliancesinthemarketareequippedwithinfraredremotecontrol.Peopleaccustomtoturnonandoffapplianceswiththisdevice.Peoplehavetheirlivingroomslitteredwithremotecontrols.However,eachremotecontrolcanonlymanipulateasingleappliancethattheyaredesignatedfor.Wehavedesignedaspecialinfraredreceiverinthisresearchwhichcanreceivethecontrolcodesinordertoturnonandoffacontrolrelay.Inthissystemthatwedesigned,analysesignalsemitfrominfraredremote智能红外线家电遥控系统的设计anddecodebySCM.ThecontrolleralsoprovidestwoACoverloadsocketswith1500Woutputcontrol.Inorderforusertoeasilylearnhowtomanipulatethissystem,weseparatedthissystemintotwoparts:apowersupplymoduleandamicro-computercontrollingreceivermodule.Anwirelinksbothmodulestogether.Afteraninfraredreceiverdetectsanincomingsignal,through89C51,wecanmanipulatethecurrentflowstoeitheroneofthesockets.Keywords:infrared，SCM，89C51，relay，remoteI智能红外线家电遥控系统的设计目录第一章绪论...................................................11.1背景简介.................................................11.2红外线遥控器动作原理.....................................21.3研究动机.................................................3第二章系统架构与硬件.........................................42.1整体系统构架.............................................42.2电源供应模组.............................................52.389C51解码控制模组........................................62.4红外线收发接收模组.......................................82.4.1红外线发射模组.......................................82.4.2红外线接收模组.......................................92.5遥控格式与编码方式.......................................102.6红外线遥控器编码信号测量................................112.6.1波形图...............................................122.6.1.1启始位元........................................122.6.1.2短码位元.........................................132.6.1.3长码位元.........................................142.6.2PT2221电源键波形量测信号说明........................15第三章系统软件架构..........................................173.1程序说明及流程图........................................173.2程序清单................................................203.3程序执行说明............................................27致谢........................................................28参考文献......................................................29II第0页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共32页第一章绪论1.1背景简介家中许多的电器产品只要有遥控的功能者，例如电视机、冷气器及影...
