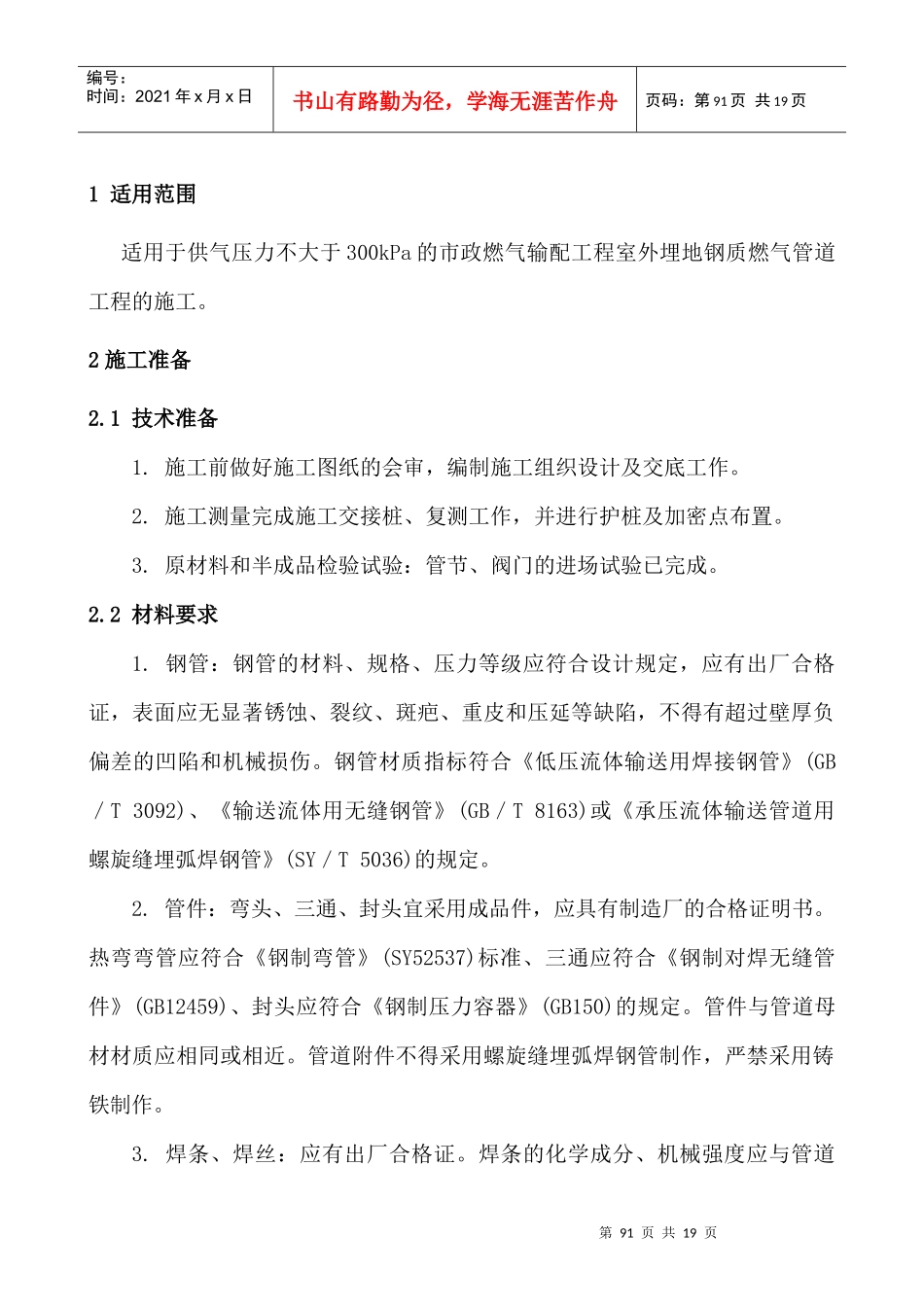

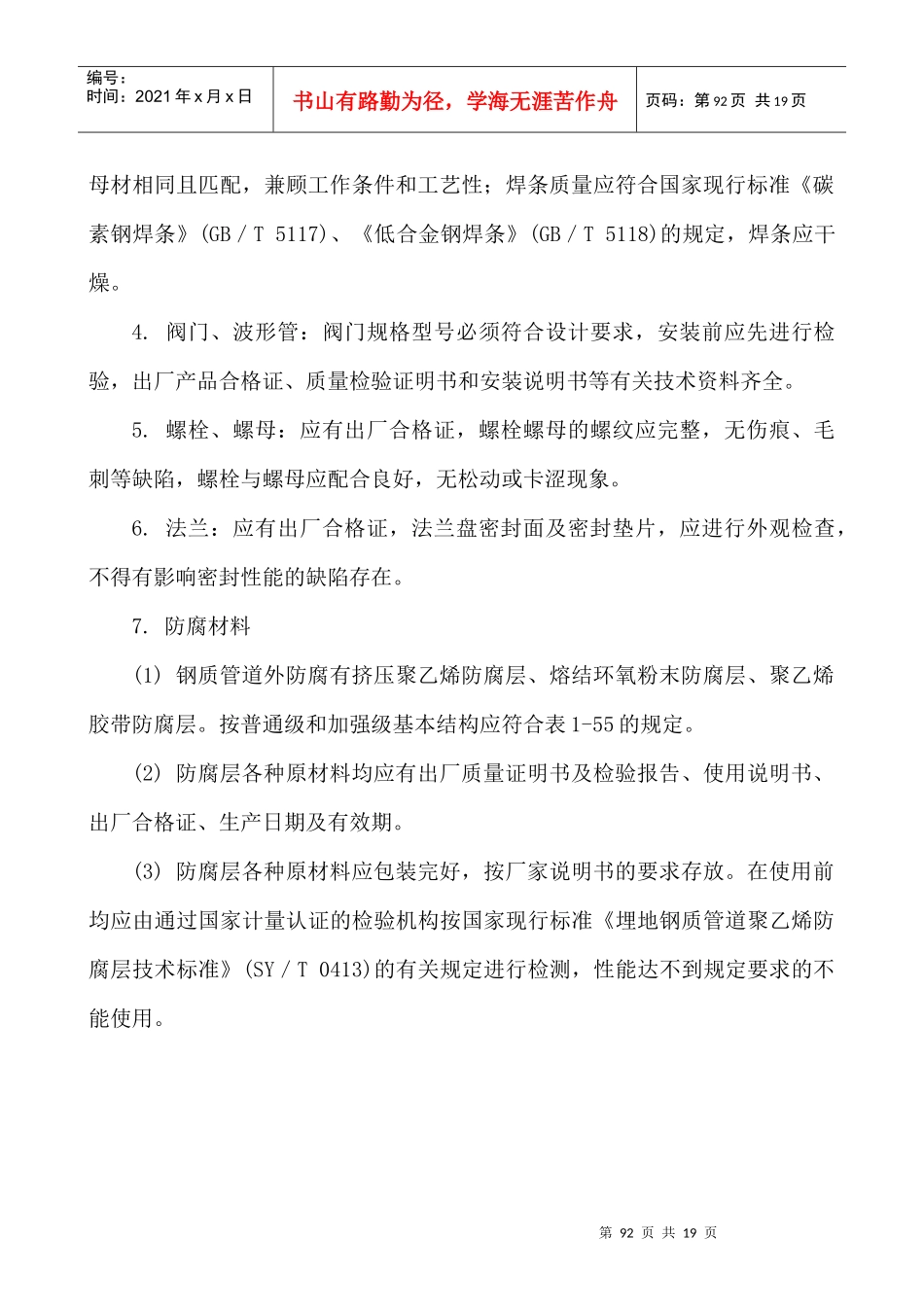

第91页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第91页共19页1适用范围适用于供气压力不大于300kPa的市政燃气输配工程室外埋地钢质燃气管道工程的施工。2施工准备2.1技术准备1.施工前做好施工图纸的会审，编制施工组织设计及交底工作。2.施工测量完成施工交接桩、复测工作，并进行护桩及加密点布置。3.原材料和半成品检验试验：管节、阀门的进场试验已完成。2.2材料要求1.钢管：钢管的材料、规格、压力等级应符合设计规定，应有出厂合格证，表面应无显著锈蚀、裂纹、斑疤、重皮和压延等缺陷，不得有超过壁厚负偏差的凹陷和机械损伤。钢管材质指标符合《低压流体输送用焊接钢管》(GB／T3092)、《输送流体用无缝钢管》(GB／T8163)或《承压流体输送管道用螺旋缝埋弧焊钢管》(SY／T5036)的规定。2.管件：弯头、三通、封头宜采用成品件，应具有制造厂的合格证明书。热弯弯管应符合《钢制弯管》(SY52537)标准、三通应符合《钢制对焊无缝管件》(GB12459)、封头应符合《钢制压力容器》(GB150)的规定。管件与管道母材材质应相同或相近。管道附件不得采用螺旋缝埋弧焊钢管制作，严禁采用铸铁制作。3.焊条、焊丝：应有出厂合格证。焊条的化学成分、机械强度应与管道第92页共19页第91页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第92页共19页母材相同且匹配，兼顾工作条件和工艺性；焊条质量应符合国家现行标准《碳素钢焊条》(GB／T5117)、《低合金钢焊条》(GB／T5118)的规定，焊条应干燥。4.阀门、波形管：阀门规格型号必须符合设计要求，安装前应先进行检验，出厂产品合格证、质量检验证明书和安装说明书等有关技术资料齐全。5.螺栓、螺母：应有出厂合格证，螺栓螺母的螺纹应完整，无伤痕、毛刺等缺陷，螺栓与螺母应配合良好，无松动或卡涩现象。6.法兰：应有出厂合格证，法兰盘密封面及密封垫片，应进行外观检查，不得有影响密封性能的缺陷存在。7.防腐材料(1)钢质管道外防腐有挤压聚乙烯防腐层、熔结环氧粉末防腐层、聚乙烯胶带防腐层。按普通级和加强级基本结构应符合表1-55的规定。(2)防腐层各种原材料均应有出厂质量证明书及检验报告、使用说明书、出厂合格证、生产日期及有效期。(3)防腐层各种原材料应包装完好，按厂家说明书的要求存放。在使用前均应由通过国家计量认证的检验机构按国家现行标准《埋地钢质管道聚乙烯防腐层技术标准》(SY／T0413)的有关规定进行检测，性能达不到规定要求的不能使用。第93页共19页第92页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第93页共19页2.3机具设备1.设备：根据埋设管线直径大小，选择满足施工要求的起重机、挖掘机、铲车、运输车辆、蛙式打夯机、切割机、发电机、空压机、电焊机、氩气瓶、焊炬、角向磨光机、烘干机、焊接保温桶、对口器、倒链、千斤顶、吊具、电火花检测仪、无损探伤仪、电动钢丝刷、风镐、空压机、全站仪、水准仪等。2.工具：盒尺、角尺、水平尺、线坠、铅笔、扳手、钳子、螺丝刀、手锤、气焊、焊缝检测尺、钢刷、夜间交通警示灯等。2.4作业条件1.施工便桥经有关主管部门批准，地下管线和其他设施物探和坑探调查清楚，地上、地下管线设施拆迁或加固措施已完成。2.现场条件：现场“三通一平”已完成，地下水位降至槽底0.5m以下。3.施工技术方案已完成审批手续。3施工工艺3.1工艺流程第94页共19页第93页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第94页共19页测量放线→土方开挖→管内外清扫及检查外防腐→排管及挖工作坑→下管→管道试焊→管道对口→管道焊接→管道附件安装→固定口绝缘防腐→强度试验及严密性试验→沟槽回填→管道通球吹扫→竣工验收3.2操作工艺1.测量放线根据设计图纸和交接桩测量资料，测设管道中线和高程控制桩，并放出基坑开挖上口线。具体操作方法参照由测量队制订的市政工程施工测量专项方案执行。2.土方开挖土方开挖参照“管线基坑明挖土方”施工。3.管内外清扫及检查外防腐(1)管内外清扫：首先对管材进行检验，管材检验可采用锤敲和外观检查，对裂纹、砂眼和有异常声音的管道，不得使用。...
