某五星级大酒店型钢混凝土结构施工方案VIP免费

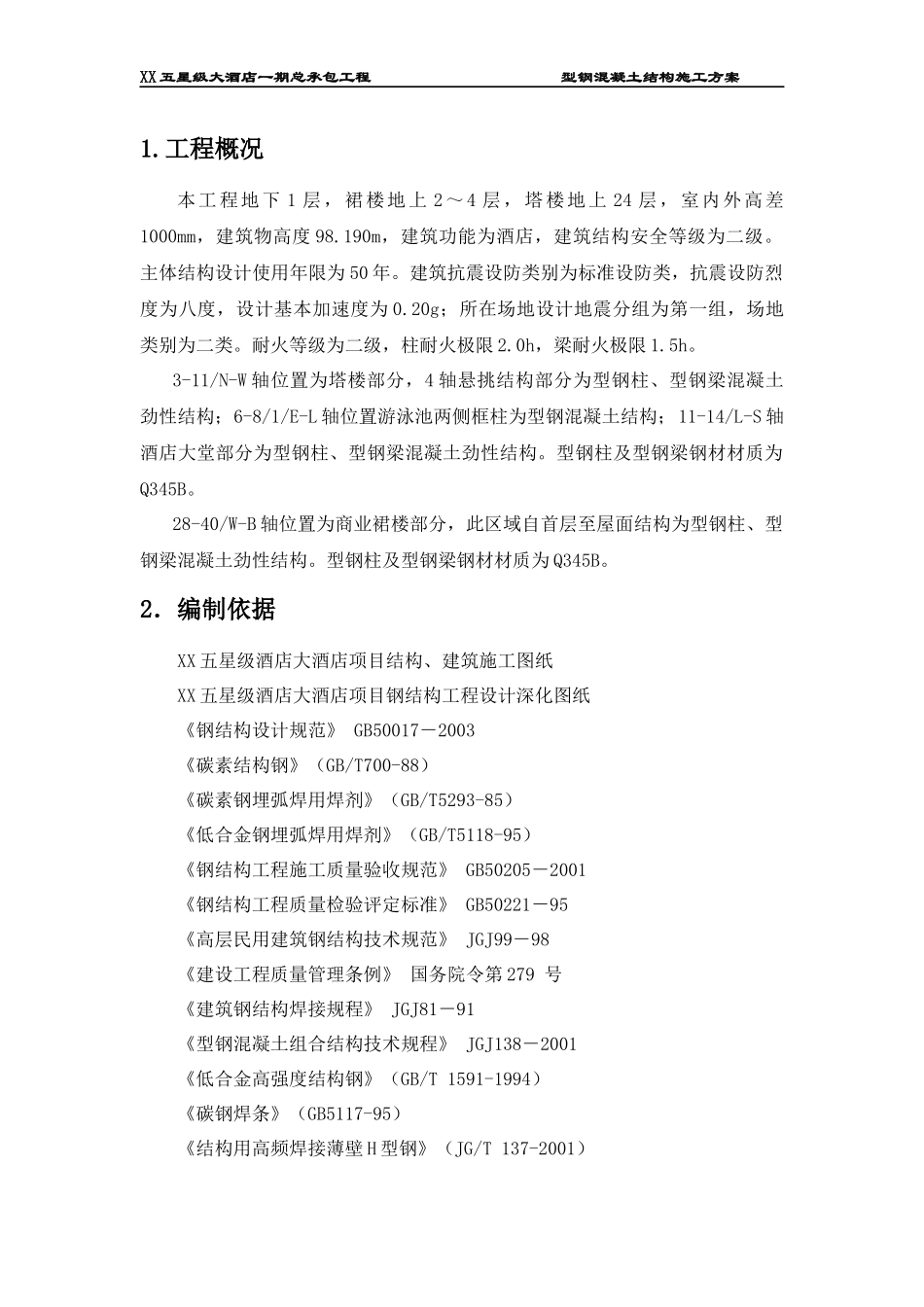

XX五星级大酒店一期总承包工程型钢混凝土结构施工方案1.工程概况本工程地下1层，裙楼地上2～4层，塔楼地上24层，室内外高差1000mm，建筑物高度98.190m，建筑功能为酒店，建筑结构安全等级为二级。主体结构设计使用年限为50年。建筑抗震设防类别为标准设防类，抗震设防烈度为八度，设计基本加速度为0.20g；所在场地设计地震分组为第一组，场地类别为二类。耐火等级为二级，柱耐火极限2.0h，梁耐火极限1.5h。3-11/N-W轴位置为塔楼部分，4轴悬挑结构部分为型钢柱、型钢梁混凝土劲性结构；6-8/1/E-L轴位置游泳池两侧框柱为型钢混凝土结构；11-14/L-S轴酒店大堂部分为型钢柱、型钢梁混凝土劲性结构。型钢柱及型钢梁钢材材质为Q345B。28-40/W-B轴位置为商业裙楼部分，此区域自首层至屋面结构为型钢柱、型钢梁混凝土劲性结构。型钢柱及型钢梁钢材材质为Q345B。2．编制依据XX五星级酒店大酒店项目结构、建筑施工图纸XX五星级酒店大酒店项目钢结构工程设计深化图纸《钢结构设计规范》GB50017－2003《碳素结构钢》（GB/T700-88）《碳素钢埋弧焊用焊剂》（GB/T5293-85）《低合金钢埋弧焊用焊剂》（GB/T5118-95）《钢结构工程施工质量验收规范》GB50205－2001《钢结构工程质量检验评定标准》GB50221－95《高层民用建筑钢结构技术规范》JGJ99－98《建设工程质量管理条例》国务院令第279号《建筑钢结构焊接规程》JGJ81－91《型钢混凝土组合结构技术规程》JGJ138－2001《低合金高强度结构钢》（GB/T1591-1994）《碳钢焊条》（GB5117-95）《结构用高频焊接薄壁H型钢》（JG/T137-2001）XX五星级大酒店一期总承包工程型钢混凝土结构施工方案《低合金钢焊条》（GB5118-1995）《钢结构防火涂料应用技术规范》（CECS24:90）《熔化焊用钢丝》（GB/T14957-94）《气体保护焊用钢丝》（GB/T14958-94）《气体保护焊用碳钢低合金钢焊丝》（GB/T8110-95）《埋弧焊用碳钢焊丝和焊剂》（GB/T5293-1999）《型钢混凝土组合结构构造》（04SG523）3.施工准备3.1技术准备3.1.1材料要求：（1)本工程型钢梁、型钢柱采用Q345B钢材；柱脚螺栓：Q345B钢材，其质量标准符合我国现行国家标准《低合金高强度结构钢》（GB/T1591）。（2）型钢翼缘板上应设置栓钉φ19,栓钉长为100mm,材料采用Q235B,栓钉材料性能等级为4.6级。（3）钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85.（4）钢材应具有良好的焊接性和合格的冲击韧性。（5)型钢柱中所用的栓钉应符合我国现行国家标准《圆柱头焊钉》GB10433的规定。（6)手工焊接用焊条的质量应符合现行国家标准《低合金钢焊条》GB5118的规定。选用的焊条型号应与主体金属相匹配。（7)自动焊接或半自动焊接采用的焊丝和焊剂应与主体金属相适应，焊丝应符合现行国家标准《熔化焊用钢丝》GB/T14957或《气体保护焊用钢丝》GB/T14958的规定。（8）钢构件连接采用10.9级摩擦型高强螺栓，高强螺栓结合面不得涂漆，连接面接触面的处理采用喷砂清除浮锈。（9）焊接作业Q345与Q345钢之间焊接采用E50型焊条；Q345与Q235钢之间焊接采用E43型焊条；Q235与Q235钢之间焊接采用E43型焊条。3.1.2构件连接要求：（1)型钢柱在工厂加工，钢构件和节点连接均采用焊接，焊缝的坡口形式XX五星级大酒店一期总承包工程型钢混凝土结构施工方案和尺寸，应按现行国家标准《手工电弧焊焊缝坡口的基本形式和尺寸》GB985和《埋弧焊焊缝坡口的基本形式和尺寸》GB986的规定采用。（2)十字型异型钢柱在工地接头，翼缘与腹板接头采用坡口熔透对接焊缝，上柱翼缘开单面坡口、腹板开K形坡口。（3)上下段钢骨采用全熔透焊缝连接，焊缝等级为一级；施工中应确保现场型钢柱拼接的焊接质量，其焊缝质量应满足二级焊缝质量等级要求；其他的一般部位焊接，应进行外观质量检查，并应达到三级焊缝质量等级要求。（4)型钢柱与钢筋混凝土梁的梁柱节点,梁钢筋需要穿过柱内型钢腹板时,须在型钢腹板上预留贯穿孔。不能穿过腹板的梁钢筋，应焊接在钢柱的牛腿上，焊接长度应满足规范要求。（5)工厂加工件按楼层高度组装成半成品，梁主筋贯通孔、柱箍的贯通孔、加劲肋，都应在工厂加工完成，采用工厂车床制孔。放样尺寸、组装均应和土建...
