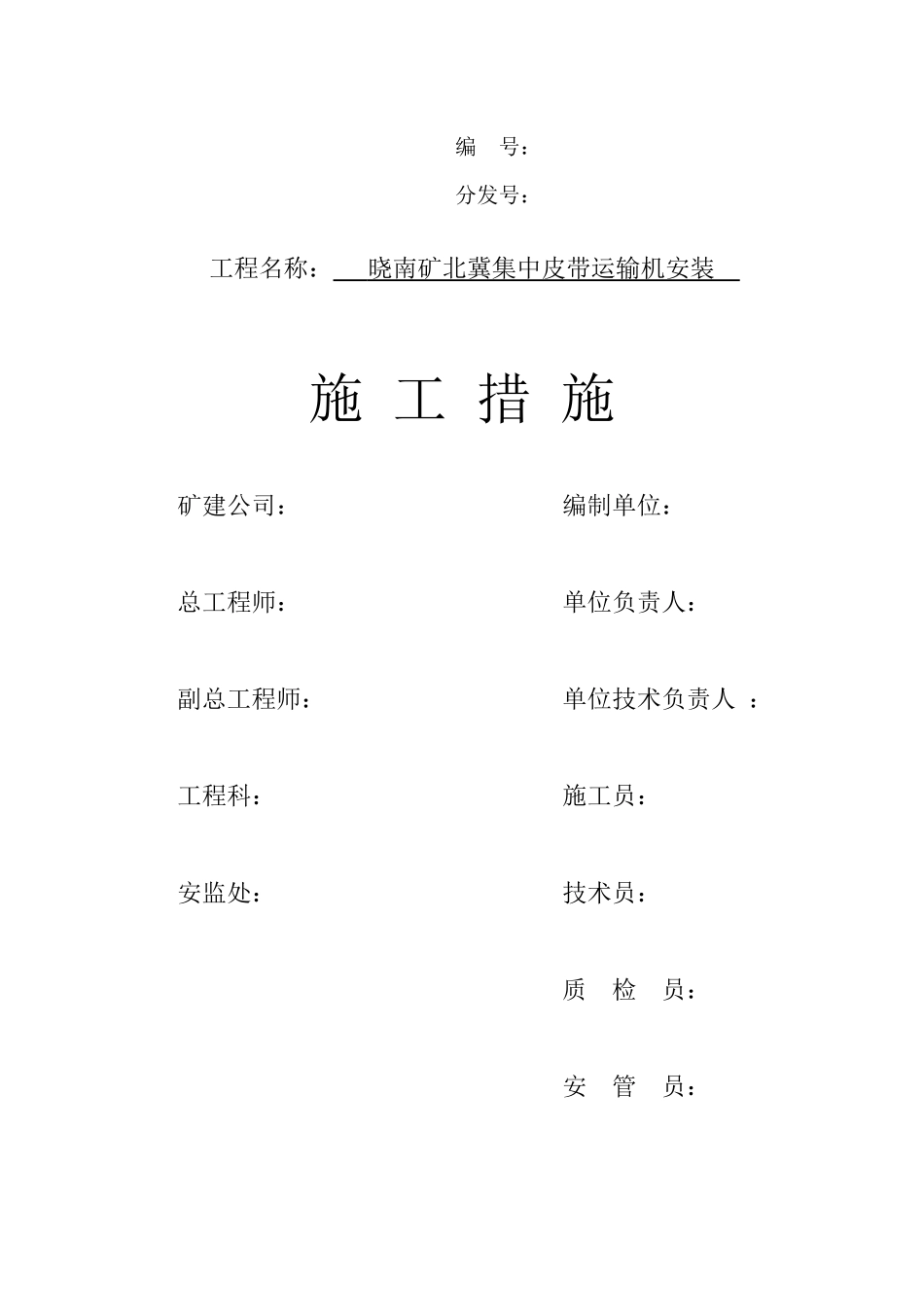

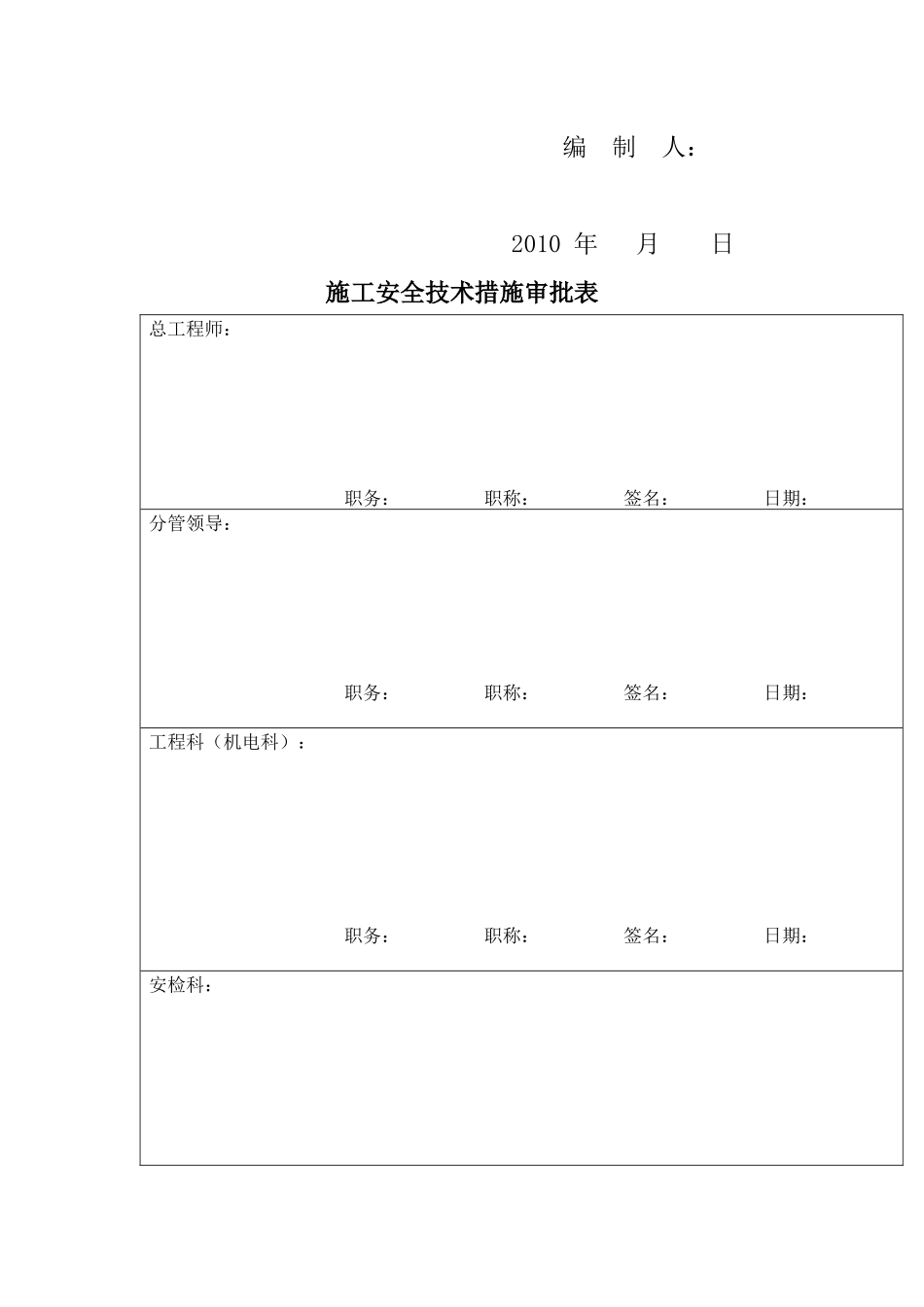

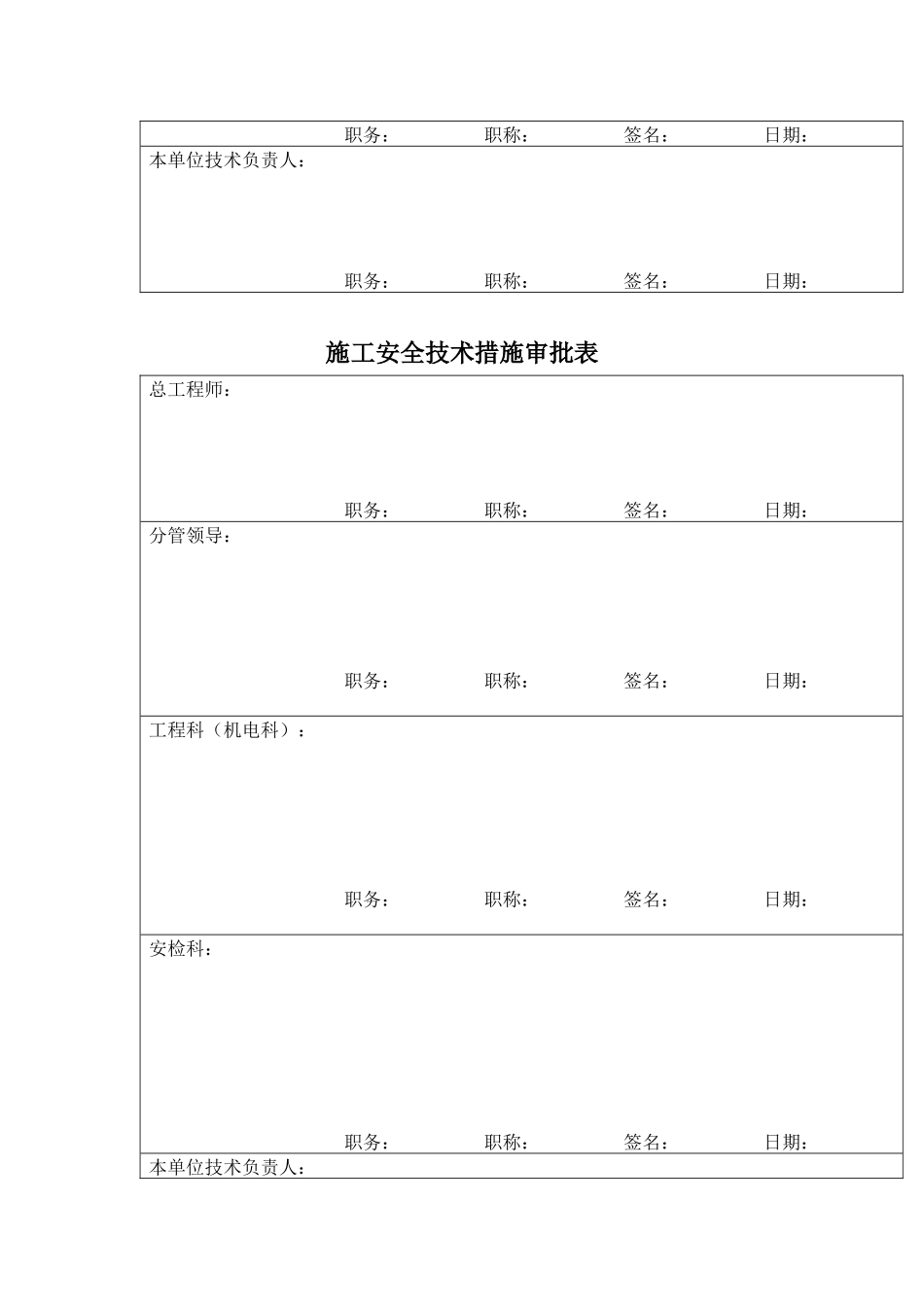

编号:分发号:工程名称:晓南矿北冀集中皮带运输机安装施工措施矿建公司:编制单位:总工程师:单位负责人:副总工程师:单位技术负责人:工程科:施工员:安监处:技术员:质检员:安管员:编制人:2010年月日施工安全技术措施审批表总工程师:职务:职称:签名:日期:分管领导:职务:职称:签名:日期:工程科(机电科):职务:职称:签名:日期:安检科:职务:职称:签名:日期:本单位技术负责人:职务:职称:签名:日期:施工安全技术措施审批表总工程师:职务:职称:签名:日期:分管领导:职务:职称:签名:日期:工程科(机电科):职务:职称:签名:日期:安检科:职务:职称:签名:日期:本单位技术负责人:职务:职称:签名:日期:一、工程概况本工程晓南矿北冀集中皮带运输机安装工程,主要工作内容有:安装ST2500型钢绳芯胶带运输机一套,设备总重为134.73吨,总长680米,机头部分长35米,重量34吨,机身地脚螺丝固定采用砼基础二次灌浆,中间架及支腿固定采用M27×1000锚杆式地脚螺丝固定。安装地点为斜巷,坡度为12.5°-16.5°,巷道宽4.7米左右,皮带方向左侧有铁轨一条,可用做材料设备运输。施工时间:2010年月日-2010年月日二、主要工程量1、浇注砼设备基础12立方米2、安装M27×1000锚杆式地脚螺丝914根3、安装机头及机尾装置35吨4、安装中间支架及支腿48吨5、安装上托轮组695组6、安装下托轮组228组7、挂皮带1410米8、安装供电系统1套9、安装信号系统1套三、施工准备工作及项目组织1、工程开工前组织全体施工人员学习、掌握《煤矿安装工程质量检验评定标准》;熟悉和掌握设备图纸及施工顺序和工艺要求等有关技术文件;编制施工措施;编制施工材料、机具需用量计划;组织施工人员学习贯彻施工措施;让所有施工人员明确施工目的、质量目标、施工方法及顺序,使工程能更快、更好地完成。2、现场勘查:组织施工人员了解现场环境,明确施工现场、构件检修位置、机具暂设情况。4、项目组织机构:项目经理:张连明技术负责人:王勇技术员:文艺田久超安管员:孙立伟貭检员:纪成清施工队长:赵赴四、各项资源需用量计划1、人力资源计划起重工:2人钳工:2人焊工:3人电工:3人力工:16人合计:30人2、施工材料机具计划2、特种设备使用计划序号设备名称型号单位数量备注1吊车20T台班2吊运设备2吊车20T台班2吊运设备序号机具名称规格型号单位数量备注1电焊机BX-330台22起重机10T个52起重机5T台23千斤顶10T台24滑子10T个25滑子组4×4个26起重机3T台47扳手18寸把48扳手12寸把89大锤把23吊车8T台班10吊运设备4绞车11.4KW台1运送设备五、施工顺序及主要施工方法(1)施工顺序:基础测量放线——设备基础浇注——机头设备安装——机尾设备安装——支腿、中间架及托辊安装——皮带安装————皮带接头硫化————供电系统及信号系统安装——设备系统试运转(2)主要施工方法1、基础测量放线先将中心线按照图纸要求测量放线,每10米钉一个铁桩,拉上中心线(用细铁线),再根据中间支腿之间的螺丝间距,把地脚螺丝的纵向轴线位置确定,每10米钉一个铁桩,拉上细铁线。安装机架部分为水平段,中间架部分为斜坡段,以水平为基准,根据斜坡的坡度,计算出各支腿地脚螺丝位置的标高。2、设备基础浇注按照图纸尺寸,人工将基础坑挖好,支好模板,把搅拌好的C25砼浇注其中,按照图尺寸留好地脚螺丝的预留孔。3、机头设备安装根据已放好的十字中心线把机架就位到基础上,初步操平找正,安装地脚螺丝,进行二次罐浆,待二次罐浆达到强度要求后,再安装驱动滚筒,然后用垫铁总体进行操平找正,把地脚螺丝拧紧。然后安装机头滚筒,安装时用5T起重机挂在起重梁上,对滚筒进行吊装就位。机架驱动滚筒安装好后,根据滚筒的轴线及标高进行减速机、电机的安装。4、机尾设备安装机尾设备包括机尾架和机尾滚筒。在安装前,先把机尾滚筒就位在机尾架上,找正后,用螺栓把紧。根据胶带机中心线及机头滚筒中心线以机尾滚筒中心为准,对机尾设备进行操平找正,然后用锚杆螺丝固定。5、支腿、中间架及托辊安装在安装机头设备的同时可以进行皮带支腿的安装焊接工作,每组支腿的间距为3米...
