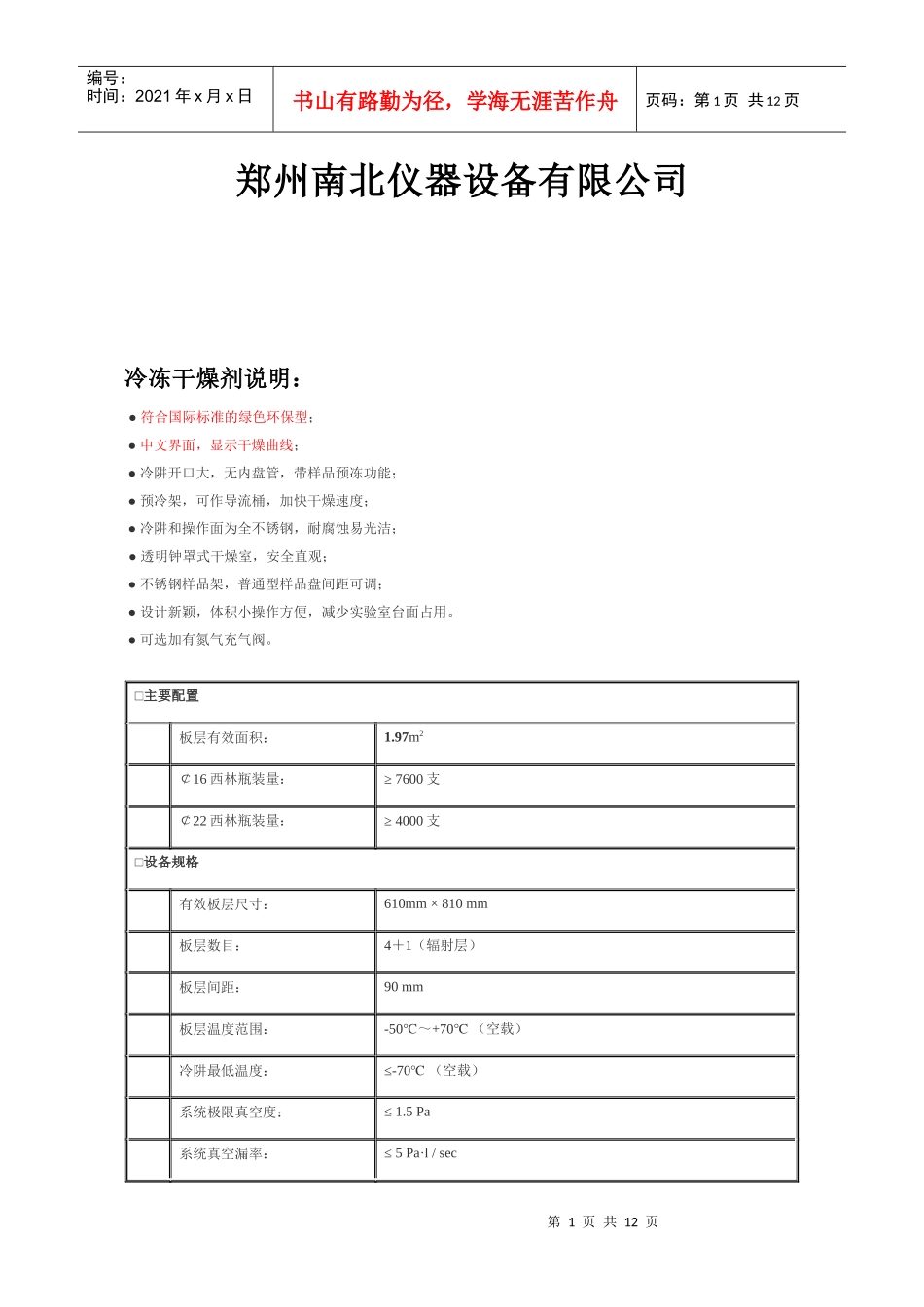

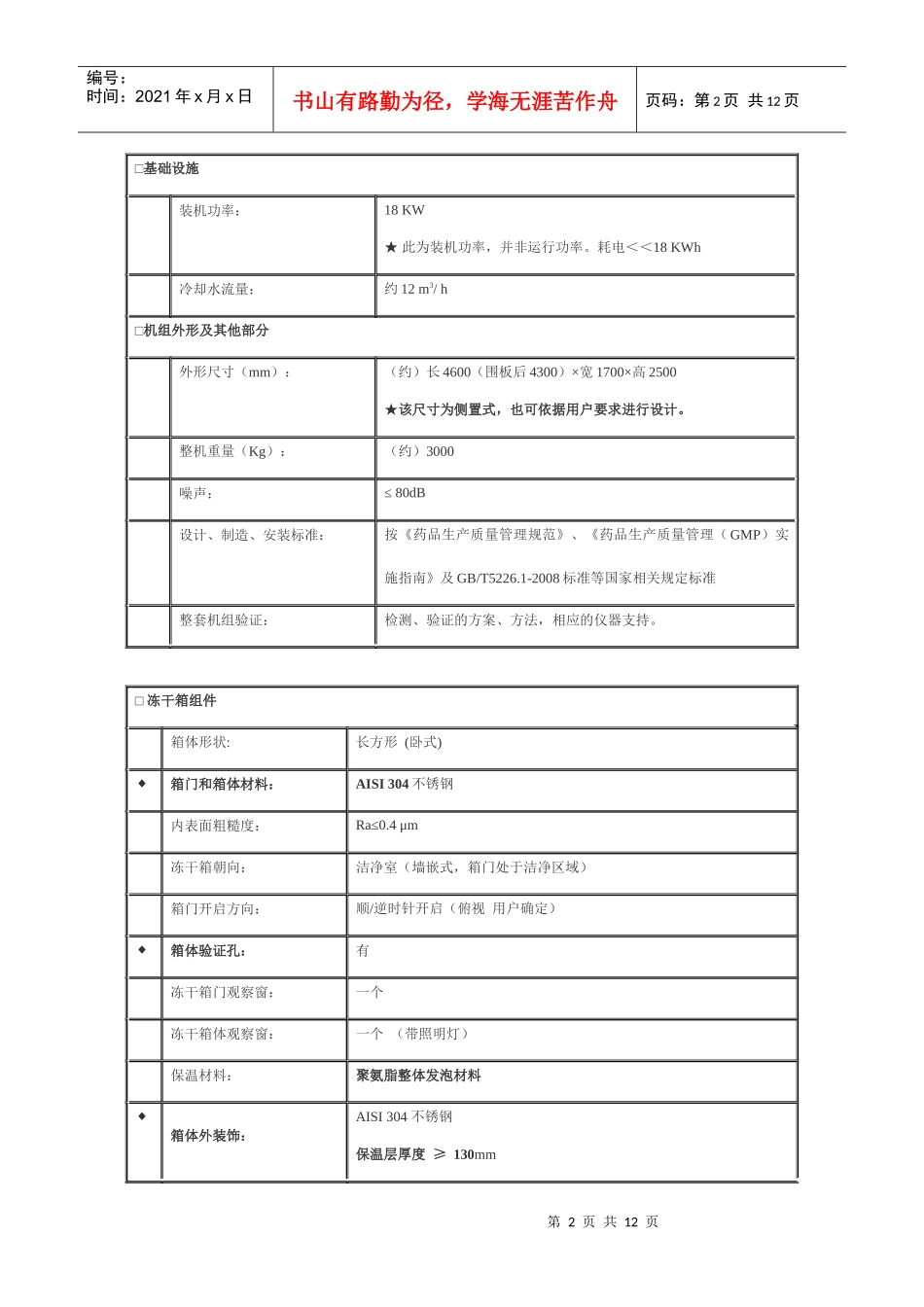

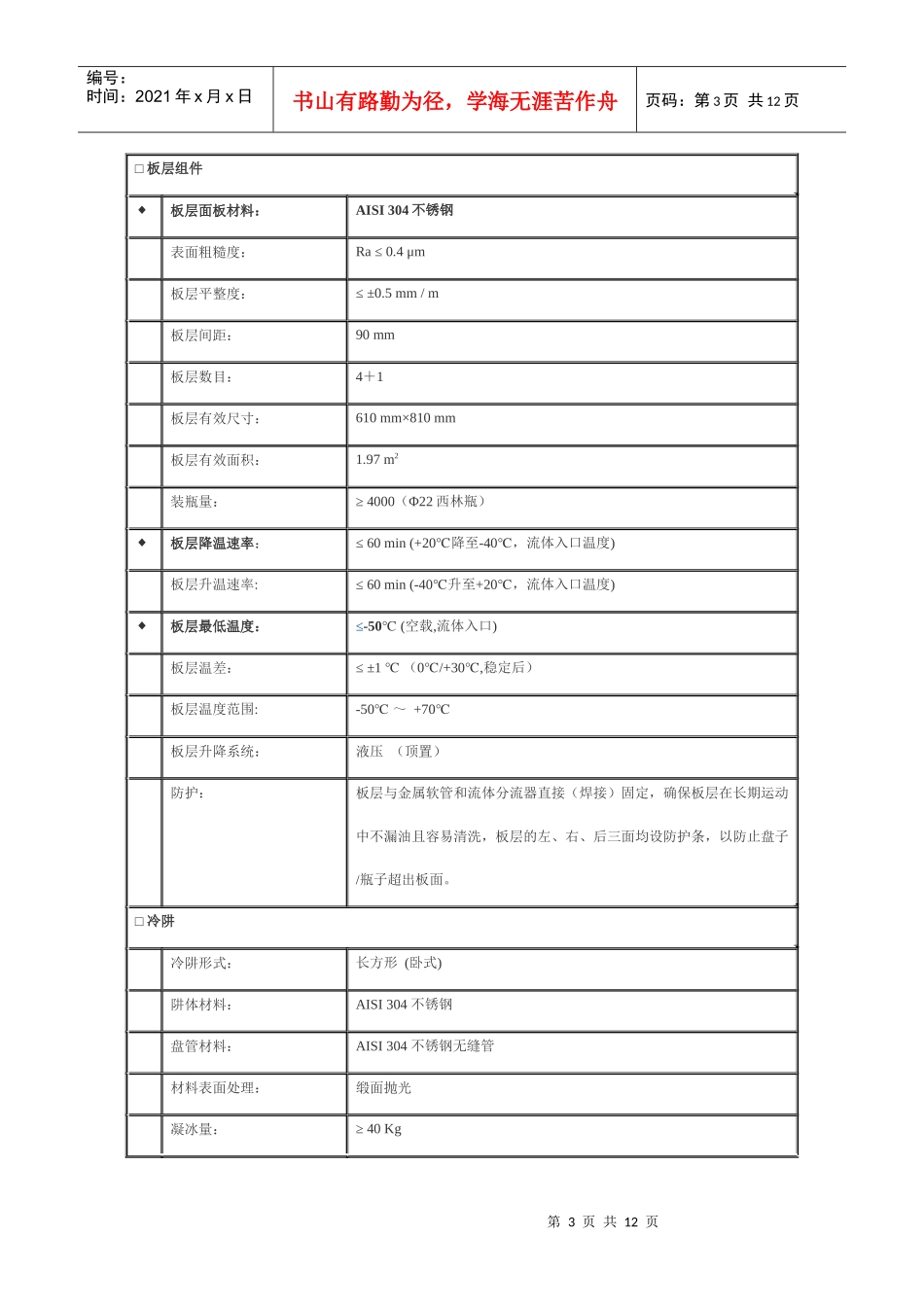

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页郑州南北仪器设备有限公司冷冻干燥剂说明：●符合国际标准的绿色环保型；●中文界面，显示干燥曲线；●冷阱开口大，无内盘管，带样品预冻功能；●预冷架，可作导流桶，加快干燥速度；●冷阱和操作面为全不锈钢，耐腐蚀易光洁；●透明钟罩式干燥室，安全直观；●不锈钢样品架，普通型样品盘间距可调；●设计新颖，体积小操作方便，减少实验室台面占用。●可选加有氮气充气阀。□主要配置板层有效面积：1.97m2￠16西林瓶装量：≥7600支￠22西林瓶装量：≥4000支□设备规格有效板层尺寸：610mm×810mm板层数目：4＋1（辐射层）板层间距：90mm板层温度范围：-50℃～+70℃（空载）冷阱最低温度：≤-70℃（空载）系统极限真空度：≤1.5Pa系统真空漏率：≤5Pa·l/sec第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页□基础设施装机功率：18KW★此为装机功率，并非运行功率。耗电＜＜18KWh冷却水流量：约12m3/h□机组外形及其他部分外形尺寸（mm）：（约）长4600（围板后4300）×宽1700×高2500★该尺寸为侧置式，也可依据用户要求进行设计。整机重量（Kg）：（约）3000噪声：≤80dB设计、制造、安装标准：按《药品生产质量管理规范》、《药品生产质量管理（GMP）实施指南》及GB/T5226.1-2008标准等国家相关规定标准整套机组验证：检测、验证的方案、方法，相应的仪器支持。□冻干箱组件箱体形状:长方形(卧式)◆箱门和箱体材料：AISI304不锈钢内表面粗糙度：Ra≤0.4μm冻干箱朝向：洁净室（墙嵌式，箱门处于洁净区域）箱门开启方向：顺/逆时针开启（俯视用户确定）◆箱体验证孔：有冻干箱门观察窗：一个冻干箱体观察窗：一个（带照明灯）保温材料：聚氨脂整体发泡材料◆箱体外装饰：AISI304不锈钢保温层厚度≥130mm第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页□板层组件◆板层面板材料：AISI304不锈钢表面粗糙度：Ra≤0.4μm板层平整度：≤±0.5mm/m板层间距：90mm板层数目：4＋1板层有效尺寸：610mm×810mm板层有效面积：1.97m2装瓶量：≥4000（Φ22西林瓶）◆板层降温速率：≤60min(+20℃降至-40℃，流体入口温度)板层升温速率:≤60min(-40℃升至+20℃，流体入口温度)◆板层最低温度：≤-50(℃空载,流体入口)板层温差：≤±1℃（0/+30,℃℃稳定后）板层温度范围:-50℃～+70℃板层升降系统：液压（顶置）防护：板层与金属软管和流体分流器直接（焊接）固定，确保板层在长期运动中不漏油且容易清洗，板层的左、右、后三面均设防护条，以防止盘子/瓶子超出板面。□冷阱冷阱形式：长方形(卧式)阱体材料：AISI304不锈钢盘管材料：AISI304不锈钢无缝管材料表面处理：缎面抛光凝冰量：≥40Kg第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页冷阱降温：+20℃降到-40/30℃分钟内◆冷阱最低温度：≤-70℃冷阱观察窗：一个除霜方式：水浸泡/自然化霜保温材料：聚氨脂整体发泡材料◆冷阱外装饰：AISI304不锈钢★保温层厚度≥130mm□冷冻系统冷冻机：德国BITZER单机双级半封闭活塞压缩机（MadeinPRC）◆冷冻机型号：S4G-12.2Y★低温、高能、绿色环保专用压缩机◆制冷剂：R507★低温、高能、绿色环保的致冷工质△R22为中温过渡性工质，低温性、回油性较差冷冻机数量：1台板层制冷：1台（间接制冷）冷阱制冷：1台（直接制冷）冷凝器：水冷式冷却水:12M3/h★冷凝器大冷吨、大贮液容积设计★允许水温≤30℃◆冷冻系统保护调节装置：★采用国际知名品牌的产品，精确、稳定、安全、可靠。制冷元件：膨胀阀DANFOSS（丹麦）顶盖阀Castel（意大利）第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页电磁阀DANFOSS（丹麦）油分离器ALCO（美国）高压控制器DANFOSS（丹麦）低压控制器DANFOSS（丹麦）油压差控制器DANFOSS（丹麦）除酸过滤器芯ALCO（美国）平面视镜DANFOSS（丹麦）马达超温保护器BITZER（德国）停机后的制...
