暨南大学宿舍热水供应工程VIP免费

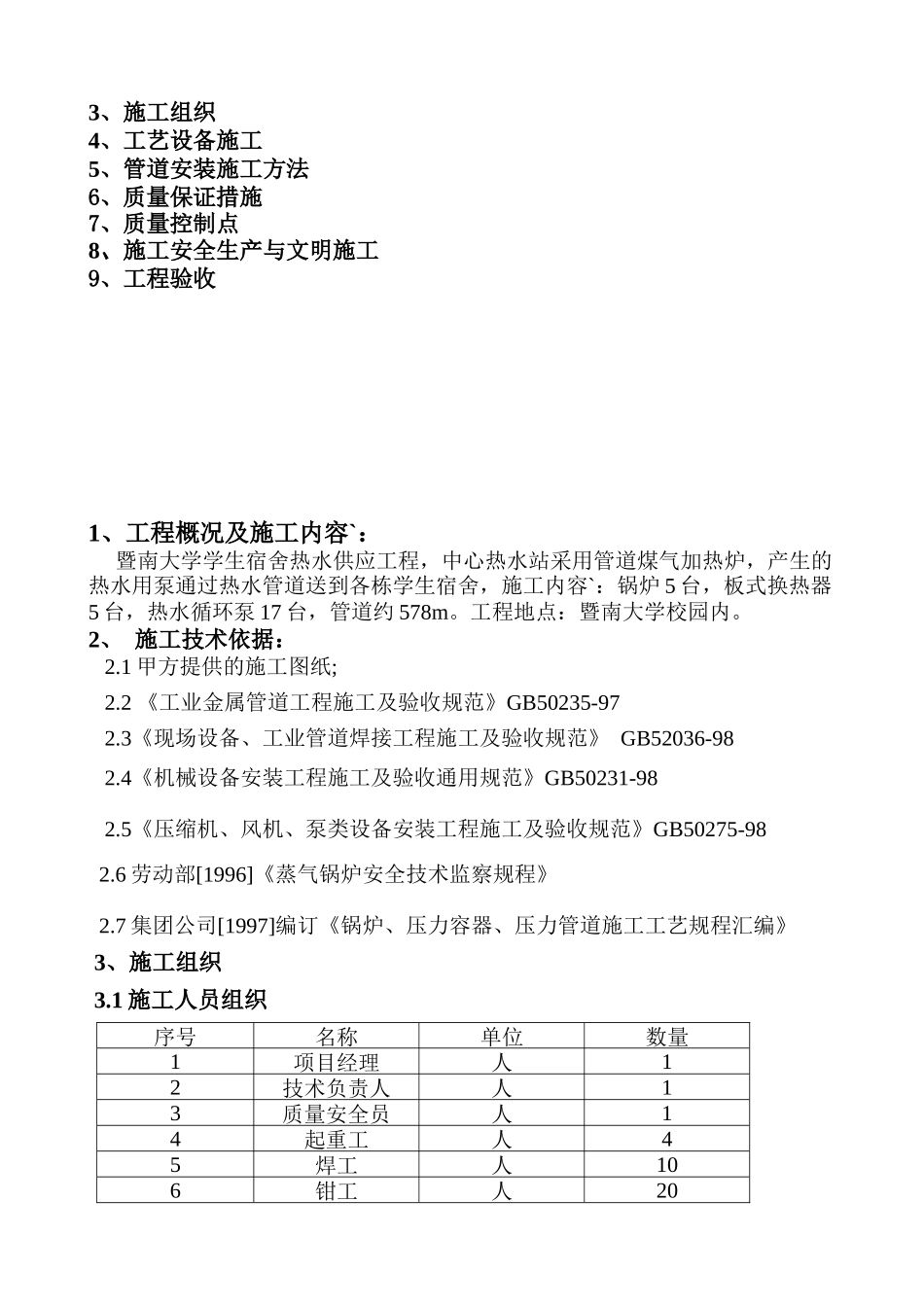

暨南大学学生宿舍热水供应工程施工组织设计广东省石油化工建设集团公司2002年9月29日目录1、工程概况及施工内容2、施工技术依据3、施工组织4、工艺设备施工5、管道安装施工方法6、质量保证措施7、质量控制点8、施工安全生产与文明施工9、工程验收1、工程概况及施工内容`：暨南大学学生宿舍热水供应工程，中心热水站采用管道煤气加热炉，产生的热水用泵通过热水管道送到各栋学生宿舍，施工内容`：锅炉5台，板式换热器5台，热水循环泵17台，管道约578m。工程地点：暨南大学校园内。2、施工技术依据：2.1甲方提供的施工图纸;2.2《工业金属管道工程施工及验收规范》GB50235-972.3《现场设备、工业管道焊接工程施工及验收规范》GB52036-982.4《机械设备安装工程施工及验收通用规范》GB50231-982.5《压缩机、风机、泵类设备安装工程施工及验收规范》GB50275-982.6劳动部[1996]《蒸气锅炉安全技术监察规程》2.7集团公司[1997]编订《锅炉、压力容器、压力管道施工工艺规程汇编》3、施工组织3.1施工人员组织序号名称单位数量1项目经理人12技术负责人人13质量安全员人14起重工人45焊工人106钳工人207保温工人6第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页3.2施工项目组织机构图（如下图）3.4施工进度计划（见表一）4、工艺设备施工项目经理项目副经理技术总负责行政组材料组工程技术组设备、管道质检员劳资行政管理宿舍食堂管理材料交接、清点设备机具管理存货管理材料采购管理安全主管无损探伤施工队长电工一班焊工一班焊工二班钳工一班钳工二班钳工三班钳工四班铆工班起重班综合班第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页4.1设备开箱检查4.1.1设备开箱检查工作必须由甲、乙双方代表根据装箱清单共同进行。内容如下：4.1.1.2质量证明书是否与相应编号一致。4.1.1.3设备名称、型号规格是否与设计相符。并有产品合格证。4.1.1.4随机技术资料及专用工具是否齐全。4.1.1.5主机附属设备及零件进行外观检查并核对零部件的品种规格数量是否相符。4.1.1.6设备和零件、部件有损坏和不符合要求时，由甲、乙双方代表共同商议解决。4.1.1.7设备清点及检查后，双方签证“设备开箱检验记录”。4.1.1.8设备及其零、部件和专用工具,均应妥善保管,不得使其变形、损坏、锈蚀、错乱或掉失。4.2基础复测设备的基础应符合下列规定：4.2.1基础的行列线标志和标高基准点齐全准确。第5页共37页第6页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共37页4.2.2基础顶面平整，预留孔应清洁，地脚螺栓应完好。基础行列线、标高、地脚螺栓位置等测量资料应齐全。4.2.3复检基础表面质量，基础表面不得有裂纹、蜂窝、空洞及露筋等缺陷，预留螺孔是否允许设备安装，且表面不得有油垢、疏松层。4.2.4设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水、等均清除干净;预埋地脚螺栓的螺纹和螺母应保护完好;放置垫铁的表面应凿平。4.2.5基础各部分尺寸及位置数值不得超过下表的规定:设备基础的允许偏差项数偏差名称允许偏差值(mm)1基础坐标位置(纵、横轴线)202基础各不同平面的标高(0,20)3预埋地脚螺栓的:第7页共37页第6页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共37页标高(顶端)中心距(在跟部和顶端两处测量)(0,20)(-2,2)4.3墊铁组的放置垫铁组的位置和数量应符合下列要求：4.3.1垫铁组在能放稳和不影响灌浆的情况下，应放在靠近地脚螺栓和底座主要受力部位下方。4.3.2每个地脚螺栓旁边至少有一组垫铁,铁与基础面的接触应平稳、紧密。4.3.3相邻两组铁组的距离宜为500～1000mm。4.3.4垫铁与基础面的接触应平稳、紧密。4.3.5斜垫铁要成对使用，每两块的斜度应相同，且重合长度不应小于垫铁长度的2/3。4.3.6每组垫铁不宜超过5，平垫铁应露出底板10～30mm,放置平垫铁时,厚的放在下面,薄的放在中间且不宜小于2mm,并应将各垫铁第7页共37页第8页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共37页互相用定位焊焊牢。4.3.7承受重...
