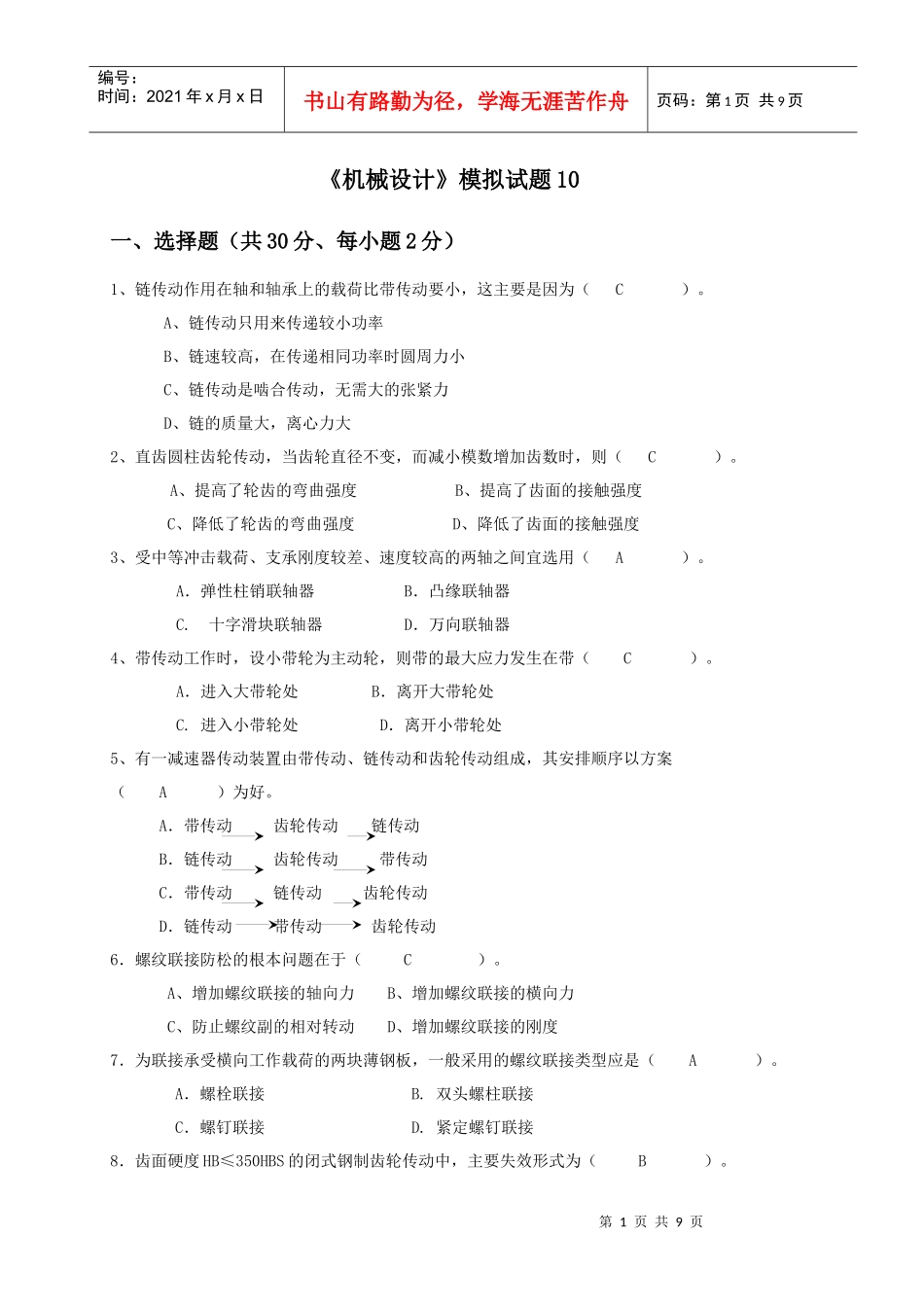

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页《机械设计》模拟试题10一、选择题（共30分、每小题2分）1、链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为（C）。A、链传动只用来传递较小功率B、链速较高，在传递相同功率时圆周力小C、链传动是啮合传动，无需大的张紧力D、链的质量大，离心力大2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，则（C）。A、提高了轮齿的弯曲强度B、提高了齿面的接触强度C、降低了轮齿的弯曲强度D、降低了齿面的接触强度3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用（A）。A．弹性柱销联轴器B．凸缘联轴器C.十字滑块联轴器D．万向联轴器4、带传动工作时，设小带轮为主动轮，则带的最大应力发生在带（C）。A．进入大带轮处B．离开大带轮处C.进入小带轮处D．离开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成，其安排顺序以方案（A）为好。A．带传动齿轮传动链传动B．链传动齿轮传动带传动C．带传动链传动齿轮传动D．链传动带传动齿轮传动6．螺纹联接防松的根本问题在于（C）。A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度7．为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是（A）。A．螺栓联接B.双头螺柱联接C．螺钉联接D.紧定螺钉联接8．齿面硬度HB≤350HBS的闭式钢制齿轮传动中，主要失效形式为（B）。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页A．齿面磨损B．齿面点蚀C．齿面胶合D.轮齿折断9.不完全液体润滑滑动轴承，验算pv≤[pv]是为了防止轴承（B）。A.过度磨损B.过热产生胶合C.产生塑性变形D.发生疲劳点蚀10、对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（A）。A．两端固定B．两端游动C．一端固定一端游动D．A，B，C均可以11、在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d1取标准，其目的是（B）。A．限制加工蜗杆的刀具数量B．限制加工蜗轮的刀具数量并便于刀具的标准化C．为了装配方便D．为了提高加工精度12、工作时承受弯矩并传递转矩的轴称为（B）。A、转动心轴B、转轴C、传动轴D、固定心轴13、普通平键的主要失效是（A）。A．工作面被压溃或键被剪断B．工作面产生胶合破坏C.工作面产生过度磨损D．键被弯曲折断14、带传动产生弹性滑动的原因是由于（D）。A、带不是绝对挠性体B、带与带轮间的摩擦系数偏低C、带绕过带轮时产生离心力D、带的紧边与松边拉力不等15、非液体摩擦滑动轴承正常工作时，其工作面的摩擦状态是（C）。A、完全液体摩擦状态B、干摩擦状态C、边界摩擦或混合摩擦状态D、不确定二、标准件（4题共12分，每小题3分）1、请按GB/T5781-2000标准标注出：公称直径为16mm、长60mm全螺纹六角头螺栓；并按GB/T41-2000的标准标注出与该螺栓配合使用的不经表面处理的普通粗牙六角螺母。螺栓M1660GB/T5781-2000第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页螺母M16GB/T41-20002、请按GB/T1096-2003标准标注出：宽为18mm、高为11mm、长为100mm圆头普通平键；按GB/T119-2000标准标注出：直径为10mm，长为100mm，直径允差为d4，材料为35号钢，热处理硬度为HRC28～38，不经表面处理的圆柱销。键18100GB/T1096-2003销10100GB/T119-20003、根据下面所给出的轴承代号，指出下面轴承相应的类型、尺寸系列、内径、公差等级和游隙组别。（1）6308/C3（2）7214B（3）30213/P46308/C3—表示内径为40mm，03尺寸系列的深沟球轴承，0级公差，3组游隙。7214B—表示内径为70mm，02尺寸系列的角接触球轴承，接触角为40，0级公差，0组游隙。30213/P4—表示内径为65mm，02尺寸系列的圆锥滚子轴承，4级公差，0组游隙。4、根据下面所给出带、滚子链编号，指出这些零件的公称尺寸。（1）带：A1000GB/T11544-1997（2）链：08A—1—88GB/T1243—2006（注：此链的节距为0.5英寸）（1）A1000GB/T11544-1997：基准长度为1000mm的A型普通V带。（2）...
