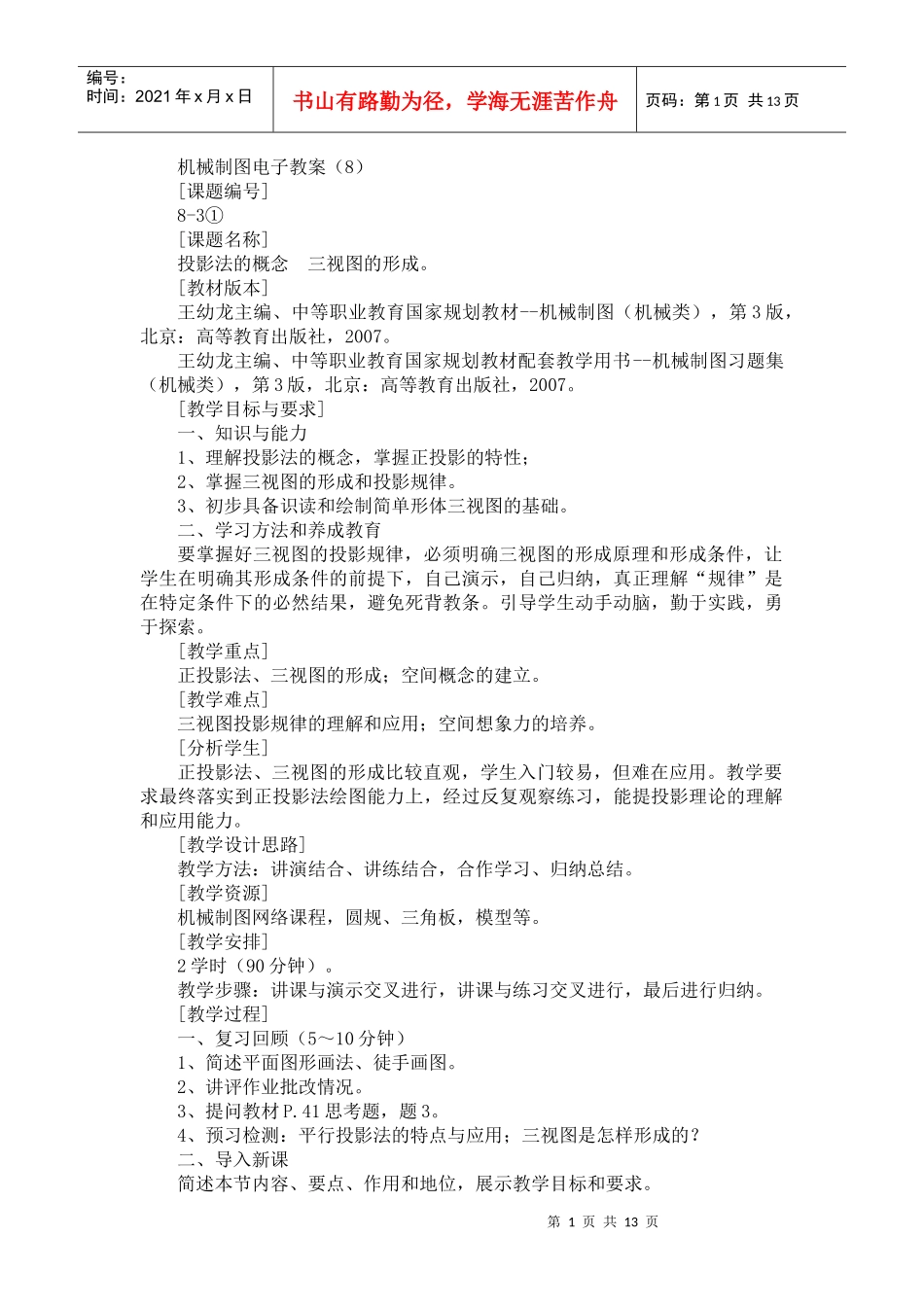

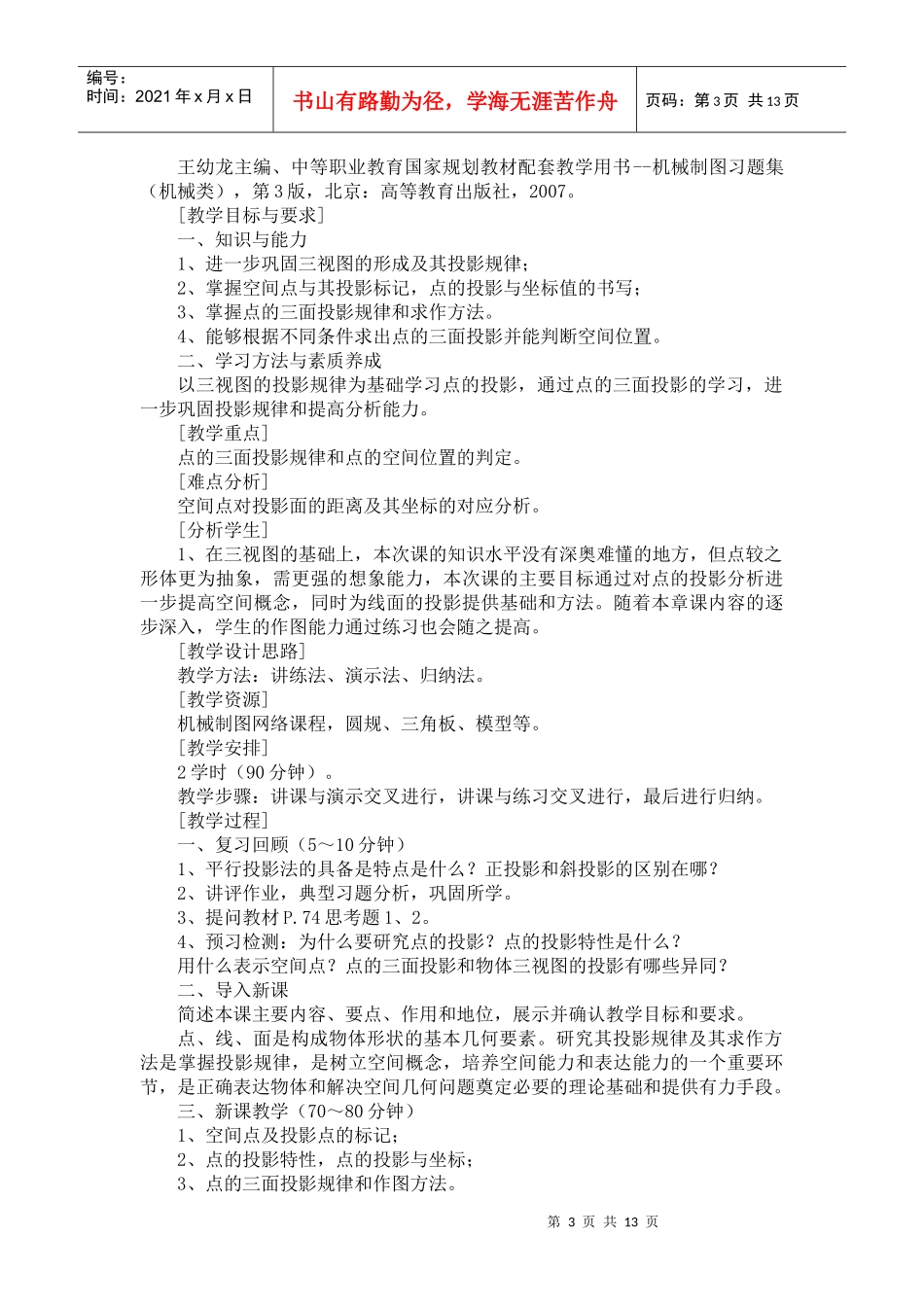

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页机械制图电子教案（8）[课题编号]8-3①[课题名称]投影法的概念三视图的形成。[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3版，北京：高等教育出版社，2007。王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），第3版，北京：高等教育出版社，2007。[教学目标与要求]一、知识与能力1、理解投影法的概念，掌握正投影的特性；2、掌握三视图的形成和投影规律。3、初步具备识读和绘制简单形体三视图的基础。二、学习方法和养成教育要掌握好三视图的投影规律，必须明确三视图的形成原理和形成条件，让学生在明确其形成条件的前提下，自己演示，自己归纳，真正理解“规律”是在特定条件下的必然结果，避免死背教条。引导学生动手动脑，勤于实践，勇于探索。[教学重点]正投影法、三视图的形成；空间概念的建立。[教学难点]三视图投影规律的理解和应用；空间想象力的培养。[分析学生]正投影法、三视图的形成比较直观，学生入门较易，但难在应用。教学要求最终落实到正投影法绘图能力上，经过反复观察练习，能提投影理论的理解和应用能力。[教学设计思路]教学方法：讲演结合、讲练结合，合作学习、归纳总结。[教学资源]机械制图网络课程，圆规、三角板，模型等。[教学安排]2学时（90分钟）。教学步骤：讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。[教学过程]一、复习回顾（5～10分钟）1、简述平面图形画法、徒手画图。2、讲评作业批改情况。3、提问教材P.41思考题，题3。4、预习检测：平行投影法的特点与应用；三视图是怎样形成的？二、导入新课简述本节内容、要点、作用和地位，展示教学目标和要求。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页机械图样中表达物体形状的图形是按正投影法绘制的，正投影法是平行投影法中，投射线与投影面垂直的投影法，它是绘制和阅读机械图样的理论基础，本次课将介绍正投影法有关的内容。三、新课教学（70～80分钟）1、投影法的概念教师结合网络课程的演示讲授中心投影法、平等投影法（斜投影法、正投影法）。并交叉进行演示。2、三视图的形成及投影规律物体的单面投影和表达局限性；教师讲授三视图的形成（三投影面体系、三视图的形成），交叉演示三视图的形成、三视图的展开过程和展开后各图的对应关系。教师指导学生演示三视图形成过程，通过演示进一步规范、明确三视图的形成条件及在这一特定条件下各图之间位置关系、投影关系、方位关系的必然联系。学生在课堂上完成习题集P.16～183-1、3-2、3-3各题练习。四、小结（5～10分钟）投影法的概念、三视图的形成。五、作业1、习题：完成习题集P.193-4题练习。2、思考题：教材P.74思考题1、2、3、4。3、预习：教材P.47点的投影；归纳疑难问题。[板书设计]参考相应的P.P.T文集。[教学后记]机械制图电子教案（9）[课题编号]9-3②[课题名称]点的投影[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3版，北京：高等教育出版社，2007。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），第3版，北京：高等教育出版社，2007。[教学目标与要求]一、知识与能力1、进一步巩固三视图的形成及其投影规律；2、掌握空间点与其投影标记，点的投影与坐标值的书写；3、掌握点的三面投影规律和求作方法。4、能够根据不同条件求出点的三面投影并能判断空间位置。二、学习方法与素质养成以三视图的投影规律为基础学习点的投影，通过点的三面投影的学习，进一步巩固投影规律和提高分析能力。[教学重点]点的三面投影规律和点的空间位置的判定。[难点分析]空间点对投影面的距离及其坐标的对应分析。[分析学生]1、在三视图的基础上，本次课的知识水平没有深奥难懂的地方，但点较之形体更为抽象，需更强的想象能力，本次课的主要目标通过对点的投影分析进一步...
