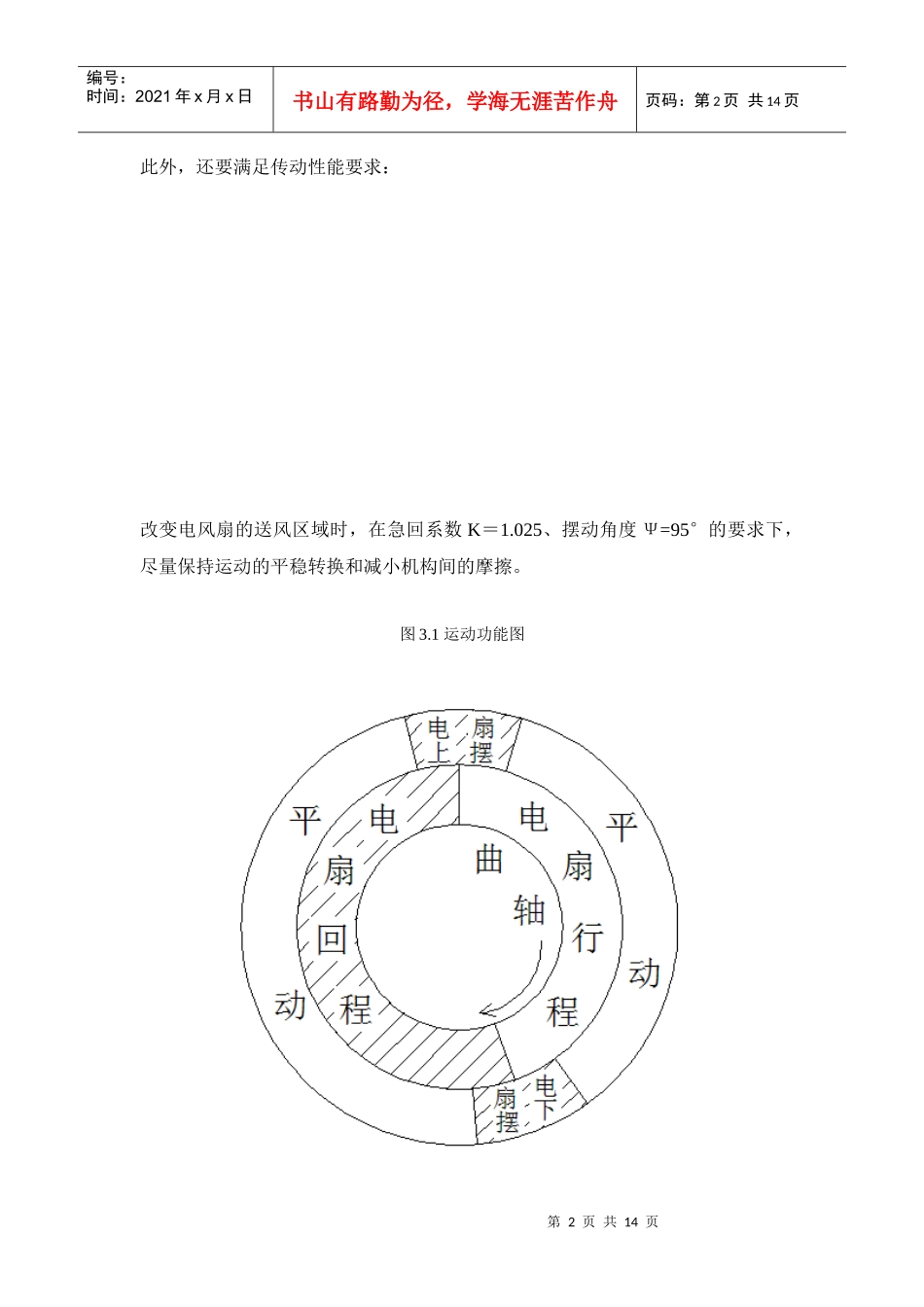

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页1.设计题目设计台式电风扇的摇头机构，使电风扇作摇头动作（在一定的仰角下随摇杆摆动）。风扇的直径为300mm，电扇电动机转速n＝1450r/min，电扇摇头周期t=10s，电扇摆动角度ψ＝95°、俯仰角度φ＝20°与急回系数K＝1.025。风扇可以在一定周期下进行摆头运动，使送风面积增大。2.设计要求.⑴电风扇摇头机构至少包括连杆机构、蜗轮蜗杆机构和齿轮传动机构三种机构。.⑵画出机器的运动方案简图与运动循环图。拟订运动循环图时，执行构件的动作起止位置可根据具体情况重叠安排，但必须满足工艺上各个动作的配合，在时间和空间上不能出现干涉。.⑶设计连杆机构，自行确定运动规律，选择连杆机构类型，校核最大压力角。.⑷设计计算齿轮机构，确定传动比，选择适当的摸数。.⑸编写设计计算说明书。.⑹学生可进一步完成机器的计算机演示验证和凸轮的数控加工等。3.功能分解电风扇的工作原理是将电风扇的送风区域进行周期性变换，达到增大送风区域的目的。显然，为了完成电风扇的摆头动作，需实现下列运动功能要求：.⑴风扇需要按运动规律做左右摆动，因此需要设计相应的摆动机构。.⑵风扇需要按路径规律做上下俯仰，因此需要设计相应的俯仰机构。.⑶风扇需要转换传动轴线和改变转速，因此需要设计相应的齿轮系机构。对这两个机构的运动功能作进一步分析，可知它们分别应该实现下列基本运动：.⑴左右摆动有三个基本运动：运动轴线变换、传动比降低和周期性摆动。.⑵俯仰运动有两个基本运动：运动方向变换和周期性俯仰。.⑶转换运动轴线和改变传动比有一个基本动作：运动轴线变换。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页此外，还要满足传动性能要求：改变电风扇的送风区域时，在急回系数K＝1.025、摆动角度Ψ=95°的要求下，尽量保持运动的平稳转换和减小机构间的摩擦。图3.1运动功能图第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页图3.2运动循环图4.机构选用根据前述要求，电风扇的应作绕一点的往复摆动，且在工作周期中有急回特性。驱动方式为电机驱动，利用《机械原理课程设计指导书》中第16页中的设计目录，分别选择相应的机构，以实现这三个机构的各项功能，见表一。表一电风扇摆头的机构选形0功能执行机构工艺动作执行机构设计矩阵左右摆动连杆机构急进急回往复运动齿轮机构连杆机构A1上下摆动连杆机构扇形往复运动连杆机构～A24.1电风扇左右摆头机构考虑到用电动机驱动、而且空间比较狭小，又需要的三个基本动作和高传动比要求。转换运动轴线与改变传动比机构(蜗轮蜗杆与行星轮系组合而成的齿轮箱)a32和a24。优点是在较小空间内可以运动轴线变换，且有自锁功能。为了能实现上下、左右往复运动，在经济简单的原则下选择双摇杆机构（a43），实现运动方向交替交换。综上，整个电风扇左右摆头机构A1＝｛a24，a32，a43｝。4.2电风扇上下仰俯机构考虑到能实行仰俯运动，事先计划使用（凸轮机构）a11设计仰俯机构，但由于电扇的机壳大小有限，并且凸轮只常使用在低负载的传动过程，假如当电风扇的机头被某重物压住，则很容易损坏凸轮。所以，改变成方案二使用A2=｛a33｝（连杆滑块机构）设计。将机壳引出杆使用一条路径导轨进行约束，来完成设想的仰俯运动。第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页5．运动方案及选择5.1左右摆动方案一（放弃）：图5.1左右摆头方案一机构简图图5.2左右摆头方案一机构立体视图该方案主动件有两个，一个单独带动风扇扇片转动，另几个则为上图带箭头的圆盘做整周回转带动机头左右摆动。第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页机构分解：总体传动——四杆机构（曲柄摇杆机构）曲柄：图5.2中圆盘转动中心到上表面连结处摇杆：机头所在直线摇杆：连接机头和转盘优点：机构简单，主动件为连架杆便于计算四杆机构参数缺点：需要两个主动力即需...
