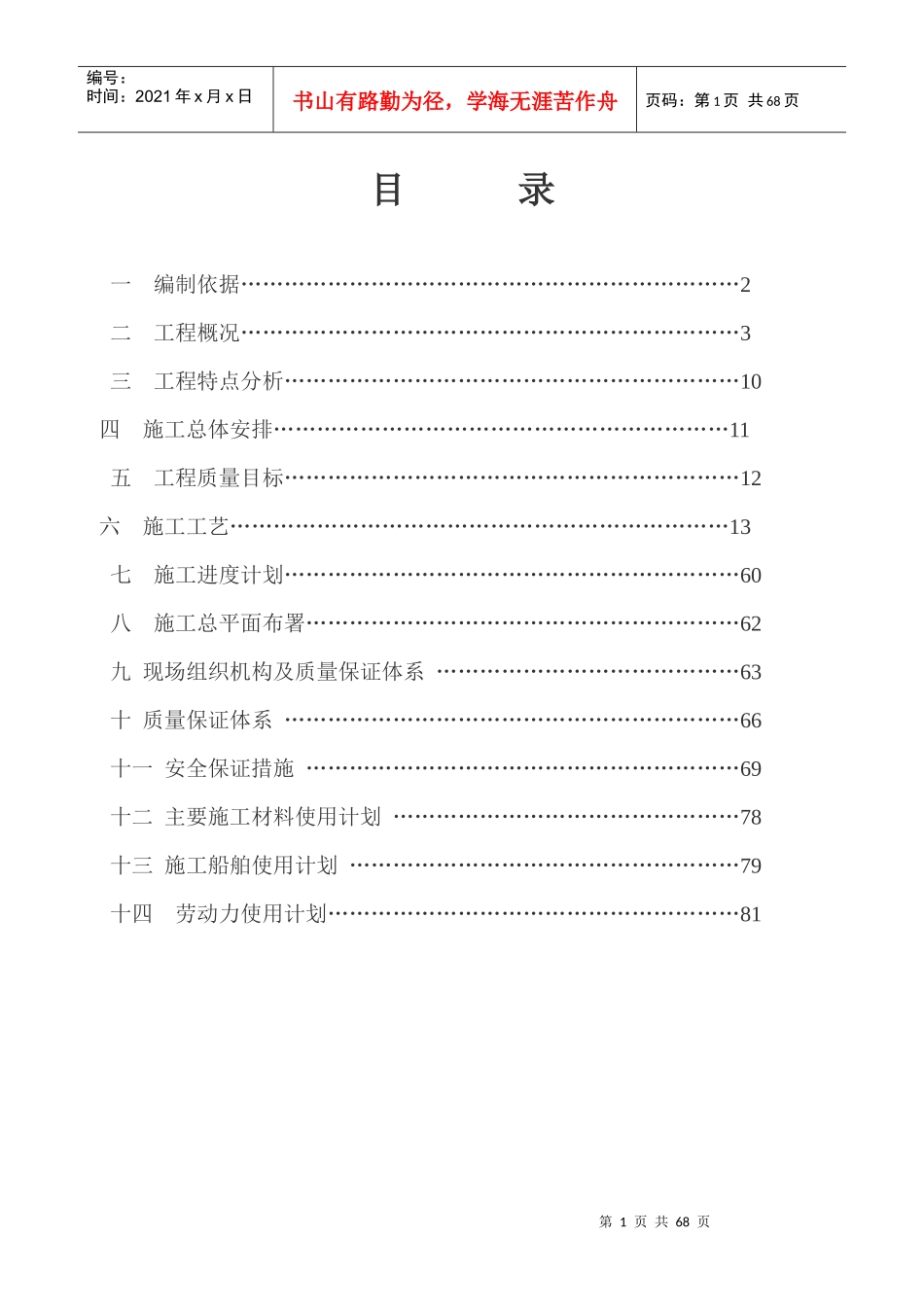

第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页目录一编制依据……………………………………………………………2二工程概况……………………………………………………………3三工程特点分析………………………………………………………10四施工总体安排………………………………………………………11五工程质量目标………………………………………………………12六施工工艺……………………………………………………………13七施工进度计划………………………………………………………60八施工总平面布署……………………………………………………62九现场组织机构及质量保证体系……………………………………63十质量保证体系………………………………………………………66十一安全保证措施……………………………………………………69十二主要施工材料使用计划…………………………………………78十三施工船舶使用计划………………………………………………79十四劳动力使用计划…………………………………………………81第2页共68页第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页一编制依据1《浙江舟山煤炭中转码头工程图纸》2《浙江舟山煤炭中转码头工程施工协议》3采用规范、标准3.1《港口工程质量检验评定标准》JTJ221-983.2《港口设备安装工程质量检验评定标准》JTJ244-953.3《水运工程测量规范》JTJ203-20013.4《港口工程地质勘察规范》JTJ240-973.5《港口工程地基规范》JTJ250-983.6《港口工程砼结构设计规范》JTJ267-983.7《水运工程砼施工规范》JTJ268-963.8《水运工程砼试验规范》JTJ270-983.9《水运工程砼质量控制标准》JTJ269-963.10《硅酸盐水泥、普通硅酸盐水泥》GB175-853.11《港口工程桩基规范》JTJ254-983.12《高桩码头设计与施工规范》JTJ291-984国家和地区颁布的其它有关法规二工程概况1.工程名称：浙江舟山煤炭中转码头工程（栈桥和施工码头工程）2.工程地理位置浙江舟山煤炭中转码头工程项目是以电煤储存、混配、中转为，为目前国内规模最大的煤炭中转码头之一，位于浙江省舟山本岛南部的六横岛东北岸石柱头一侧，水陆交通方便。第3页共68页第2页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共68页3工程规模、结构型式及主要尺度根据发展需要，码头设15万吨级、5万吨级煤炭卸船泊位各一个，3.5万吨级、2万吨级、5000吨级煤炭装船泊位各一个。设计年通过能力为3000万吨（装船、卸船各1500万吨），堆场容量为310万吨，陆域用地114.57公顷。设计采用高桩梁板式结构型式，码头通过栈桥与陆域相连，前栈桥宽15m×长度633m（含输煤通道及高架桥），T1转运楼平台为25m×35.5m，面积1600m2，高18.5m，后栈桥Ⅰ491m×26.5m，含输煤皮带机通道及高架桥，后栈桥Ⅱ由三部分组成：重件通道及弯桥197m×8m，卸船皮带机通道及跨海堤高架桥297m×9.5m，装船皮带机通道及跨海堤高架桥208m×12m，施工码头平台116m×17m,系缆墩5.5m×5.5m，至主栈桥的重件联桥96m×8m，防护桩一座，重件码头、栈桥附属设施（钢轨、橡胶护舷、系船柱、钢爬梯等）。4、单位工程及分部分项工程的划分单位工程名称序号分部工程序号分项工程质量目标1桩基△1△引桥PHC桩沉桩优良2△码头PHC桩沉桩优良3△墩台PHC桩沉桩优良4钻孔灌注桩优良5防撞钢管桩沉桩优良2栈桥△1△现浇横梁优良2*预制空心大板优良3安装空心大板优良4△预制面板优良5安装面板优良6沉降缝优良7橡胶支座安装优良8现浇面层优良9*现浇集粪池底板及构造梁优良10护轮坎优良11*钢电杆优良12*铁栏杆优良13*防洪堤防潮闸板优良3码头上部结构△1△预制靠船构件优良2△预制纵梁优良3预制水平撑优良4△预制面板优良第4页共68页第3页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共68页5△预制边梁优良6△现浇横梁优良7△现浇纵梁优良8△现浇前后边梁优良9安装靠船构件优良10安装纵梁优良11安装边梁优良12安装面板优良13安装水平撑优良14现浇面层优良15*沉降缝优良16*集水井底板现浇优良17现浇墩台优...
