某热电厂采暖管线保温维修工程施工组织设计VIP免费

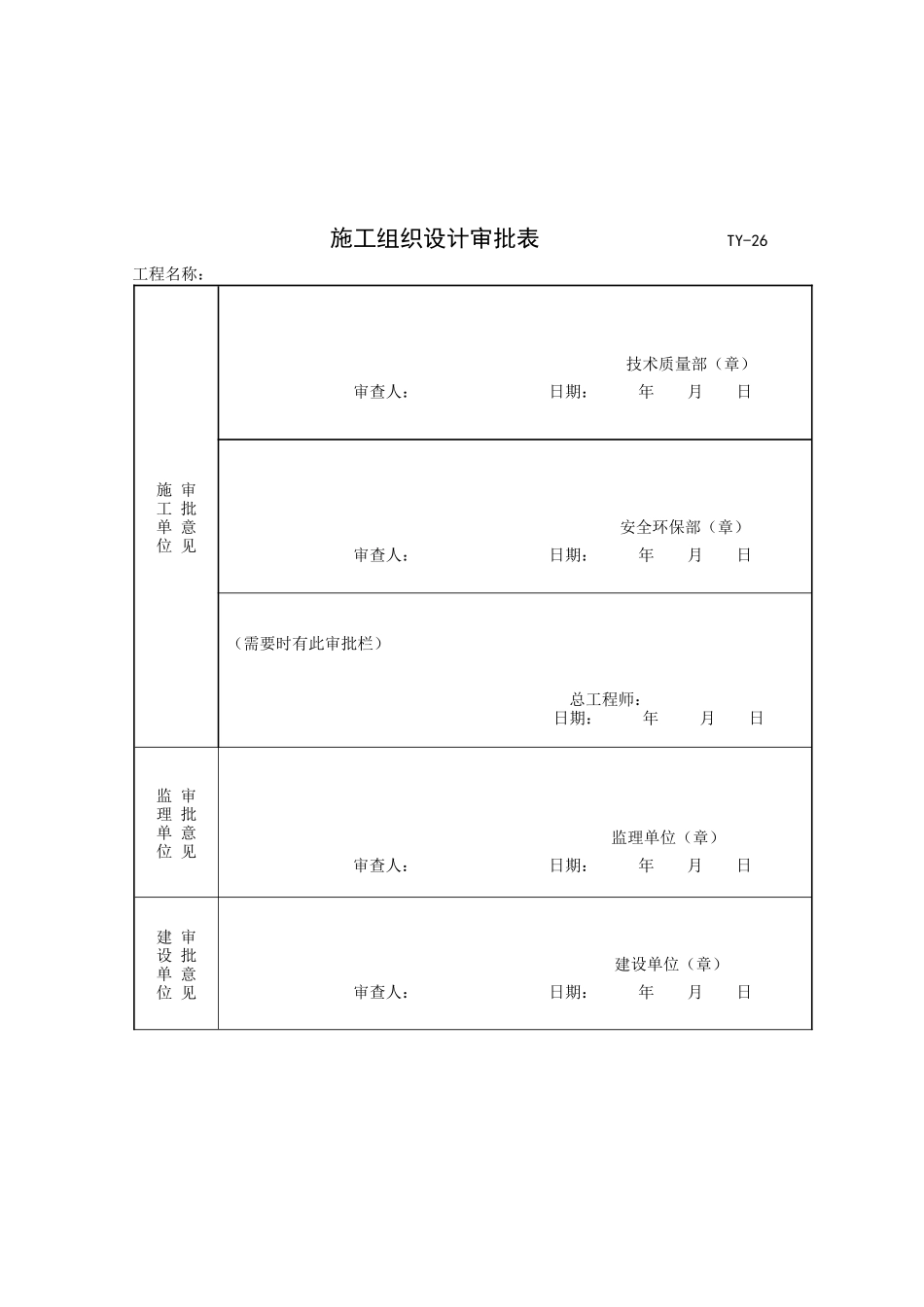

施工组织设计工程名称：宏伟热电厂厂内部分采暖管线保温维修工程施工单位：江苏中盛建设集团有限公司编制日期：2012年6月21日施工组织设计审批表TY-26工程名称：施审工批单意位见技术质量部（章）审查人：日期：年月日安全环保部（章）审查人：日期：年月日（需要时有此审批栏）总工程师：日期：年月日监审理批单意位见监理单位（章）审查人：日期：年月日建审设批单意位见建设单位（章）审查人：日期：年月日审批意见上级部门（需要时有此审批栏）审查单位（章）审查人：日期：年月日目录一、工程概述二、工程概况三、施工准备四、施工组织、施工管理机构五、主要施工措施六、主要施工技术规范、及标准七、施工质量保证体系、技术管理八、施工现场安全生产组织机构九、施工现场文明施工十、雨季施工技术措施十一、降低成本措施十二、现代化施工管理措施十三、创优质工程措施十四、环境保护措施十五、拟投入的主要施工机械设备表十六、工程材料进场计划表十七、劳动力计划表十八、施工总平面图十九、施工进度计划一、工程概述：１、工程名称:宏伟热电厂厂内部分采暖管线保温维修工程２、建设地点:宏伟热电厂３、工程性质:维修４、结构特征：采暖外网保温维修5、质量标准：《黑龙江省建筑工程施工质量验收标准·建筑给排水及采暖工程》DB23/T712-20036、施工工期：2012年7月10日——2012年9月30日7、建设单位：大庆石油管理局电力集团设计单位：大庆油田电力工程设计院施工单位：江苏中盛建设集团有限公司二、工程概况：该工程为宏伟热电厂厂内部分采暖管线保温维修工程，更换采暖管线520米，增加阀门11个，更换镀锌铁皮4000平方米，拆除更换保温层和保护层。工程内容包括：采暖部分：1、从宏伟热电厂厂区至宏伟园区联箱部分更换热网管线保温，管线架空敷设，按原有管架及坡度施工。拆除原有保温结构，并重新做保温，保温结构为：岩棉管壳50mm—油毡纸一道—玻璃丝布两道—绿色调和漆两遍。给水管线DN70与供水管线DN300一起保温，回水管线DN300单独保温共计650米。2、热网联箱至燃料外网段更换部分软化水供水、回水管线Φ114管线共计240米；热网联箱至燃料外网段拆除原管道保温结构重新做保温，管线采用岩棉保温，阀门采用硅酸镁保温，所有保温层厚度均为50mm。采用0.5mm厚度的镀锌铁皮做外保护层，保温结构：岩棉管壳50mm—油毡纸一道—玻璃丝布两道—镀锌铁皮，拆除并从新做保温：1、马鞍山回水Φ327与生活水Φ273的2条管线一起保温共计40米；供水管线Φ325，马鞍山供水管线Φ325，食堂蒸汽Φ89的管线单独保温，每个保温长度为40米。2、软化水供水Φ114和软化水回水Φ114的2条管线一起保温，共计180米；疏水Φ89，厂主回水Φ219和生活水Φ273的3条管线一起保温共计180米；厂主供水Φ219和燃料主蒸汽水Φ219的单独保温，每个长度均为180米。3、软化供水Φ114和软化回水Φ114和两条疏水管线Φ89的4条管线一起保温共计280米；疏水管线Φ89和厂主回水Φ159和生活水Φ273的3条管线一起保温共计280米；厂主供水Φ159和燃料主蒸汽Φ219单独保温，每个保温长度均为280米。更换联箱阀门6个，去油化验分支阀2个。3、拆除输煤综合楼外地沟内采暖管线，重新更换地沟内采暖管线Φ76共计80米及阀门，并对管线重新做保温，施工完毕后地沟盖板重新恢复，盖板按8块破损考虑，盖板尺寸为1000×500×80，清除采暖沟内淤泥，清淤沟道深度按30%考虑，沟道净宽度为800mm，净深度为990mm。回水与水管线一起保温，供水单独保温；用50mm厚岩棉管壳保温，外缠沥青油毡纸一道，玻璃丝布两道，外刷两遍调和漆。4、拆除3#电除尘部分采暖外网管线供水Φ76的管线45米、回水Φ57的管线45米及阀门并重新更换，管线架空敷设，并对管线重新做保温，保温结构：50mm厚岩棉—油毡纸一道—玻璃丝布两道—绿色调和漆两遍。三、施工准备（一）技术准备：1、组织技术人员认真审读图纸,发现图纸中存在的技术问题，通过图纸会审,设计技术交底做好图纸会审记录,根据工程结构以及现场实际情况制定先进可行、经济合理的施工方案及施工技术措施。2、组织技术人员认真编制施工预算及材料计划。3、本工程设专职资料员负责工程资料编制...
