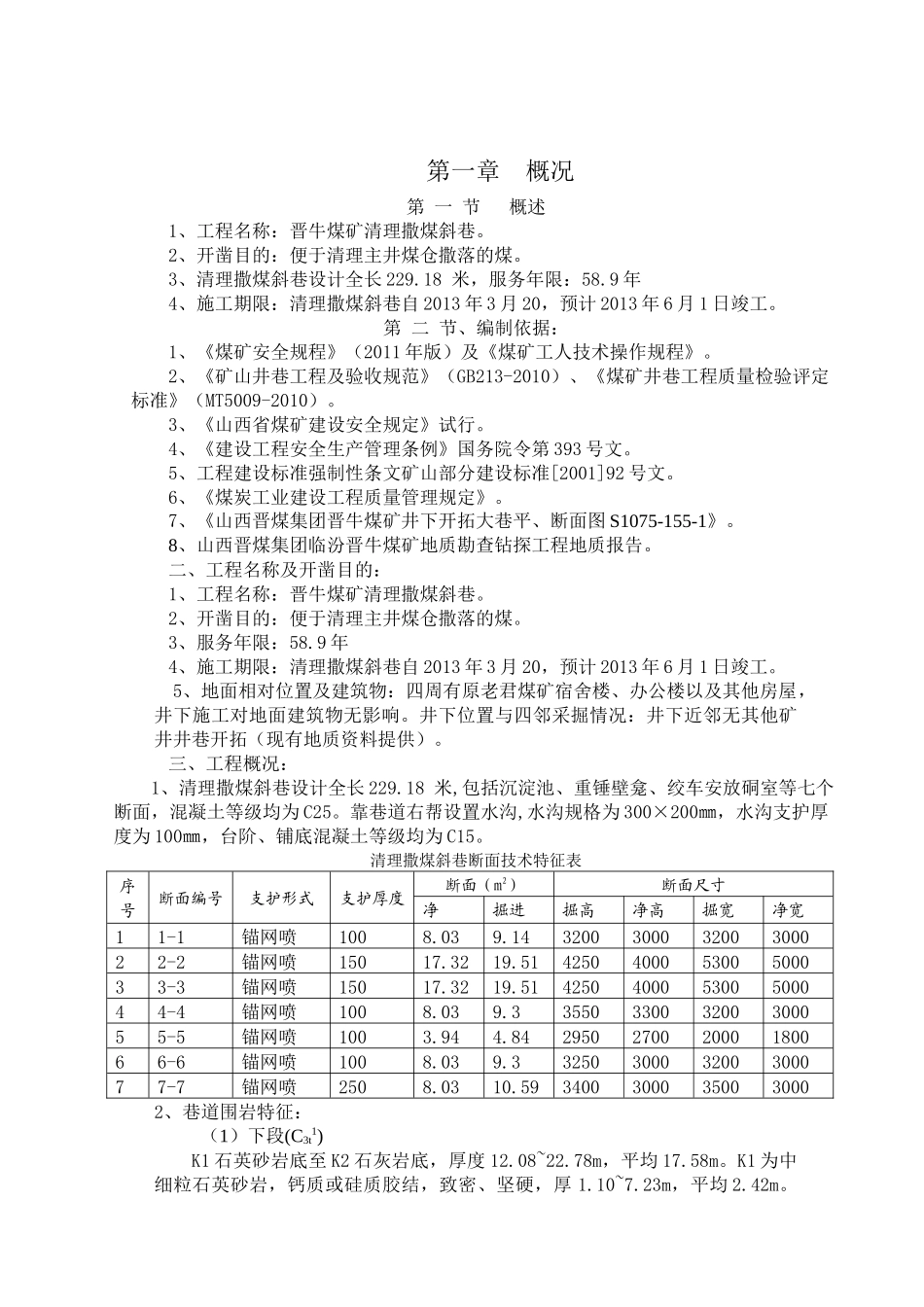

第一章概况第一节概述1、工程名称：晋牛煤矿清理撒煤斜巷。2、开凿目的：便于清理主井煤仓撒落的煤。3、清理撒煤斜巷设计全长229.18米，服务年限：58.9年4、施工期限：清理撒煤斜巷自2013年3月20，预计2013年6月1日竣工。第二节、编制依据：1、《煤矿安全规程》（2011年版）及《煤矿工人技术操作规程》。2、《矿山井巷工程及验收规范》（GB213-2010）、《煤矿井巷工程质量检验评定标准》（MT5009-2010）。3、《山西省煤矿建设安全规定》试行。4、《建设工程安全生产管理条例》国务院令第393号文。5、工程建设标准强制性条文矿山部分建设标准[2001]92号文。6、《煤炭工业建设工程质量管理规定》。7、《山西晋煤集团晋牛煤矿井下开拓大巷平、断面图S1075-155-1》。8、山西晋煤集团临汾晋牛煤矿地质勘查钻探工程地质报告。二、工程名称及开凿目的：1、工程名称：晋牛煤矿清理撒煤斜巷。2、开凿目的：便于清理主井煤仓撒落的煤。3、服务年限：58.9年4、施工期限：清理撒煤斜巷自2013年3月20，预计2013年6月1日竣工。5、地面相对位置及建筑物：四周有原老君煤矿宿舍楼、办公楼以及其他房屋，井下施工对地面建筑物无影响。井下位置与四邻采掘情况：井下近邻无其他矿井井巷开拓（现有地质资料提供）。三、工程概况：1、清理撒煤斜巷设计全长229.18米,包括沉淀池、重锤壁龛、绞车安放硐室等七个断面，混凝土等级均为C25。靠巷道右帮设置水沟,水沟规格为300×200㎜，水沟支护厚度为100㎜，台阶、铺底混凝土等级均为C15。清理撒煤斜巷断面技术特征表序号断面编号支护形式支护厚度断面（m2）断面尺寸净掘进掘高净高掘宽净宽11-1锚网喷1008.039.14320030003200300022-2锚网喷15017.3219.51425040005300500033-3锚网喷15017.3219.51425040005300500044-4锚网喷1008.039.3355033003200300055-5锚网喷1003.944.84295027002000180066-6锚网喷1008.039.3325030003200300077-7锚网喷2508.0310.5934003000350030002、巷道围岩特征：（1）下段(C3t1)K1石英砂岩底至K2石灰岩底，厚度12.08~22.78m，平均17.58m。K1为中细粒石英砂岩，钙质或硅质胶结，致密、坚硬，厚1.10~7.23m，平均2.42m。第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页为灰白色铝土岩夹黑色泥岩，含不稳定的薄层状石灰岩及9、9+10+11、11下煤层，其顶部为9、9+10+11号煤层，9+10+11煤层稳定，厚度大，结构复杂，为本区的主要可采煤层之一。9煤层稳定，大部与10+11煤层合并，分叉区内9煤层零星可采。3、瓦斯涌出量：根据晋牛矿地质资料及井底集中回风大巷的实际揭露情况，预计清撒煤斜巷穿10号煤层时瓦斯相对涌出量小于4m3/t，绝对涌出量小于2m3/min。钻孔瓦斯含量小于40%，2号煤层瓦斯为N2、带，9+10号煤层瓦斯为CO2--N2、N2、N2--CH4带。煤层气达不到工业品位要求。4、水文地质：太原组石灰岩（K4、K3、K2）岩溶裂隙含水层主要由K4、K3、K2三层石灰岩组成，为9+10+11号煤层直接充水含水层。K2灰岩平均厚度11.62m，岩石致密坚硬，K3灰岩平均厚度6.10m，K2、K3灰岩裂隙多由方解石脉充填，裂隙不发育，钻孔冲洗液消耗量较大,在施工过程中，K2灰岩大部分钻孔出现掉钻漏水现象，掉钻高度0.50~1.50m，难以堵漏，漏水现象很严重。据井田北部约5km处的乔家湾煤炭详查区1703号钻孔抽水试验单位涌水量为0.0094~0.133L/s．m，渗透系数为0.01074~0.0119m/d，水质类型为HCO3·CO3~Ca型水，属富水性弱~中等的溶隙含水层。在施工中必须执行“有掘必探，先探后掘”的原则。材料规格及消耗表序号断面编号锚杆规格锚索规格金属网每米材料消耗锚杆锚索金属网重量（kg／m）11-120×200017.8×6300￠6.511.2538.1422-220×200017.8×6300￠6.518.751.2556.4433-320×200017.8×6300￠6.518.751.2556.4444-420×200017.8×6300￠6.513.7540.10第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页55-520×200017.8×6300￠6.58.7531.0666-620×200017.8×6300￠6.512.540.177-720×200017.8×6300￠6.518.7542.39第二章巷道区域位置及施工断面图一、巷道区域位置见巷道布...
