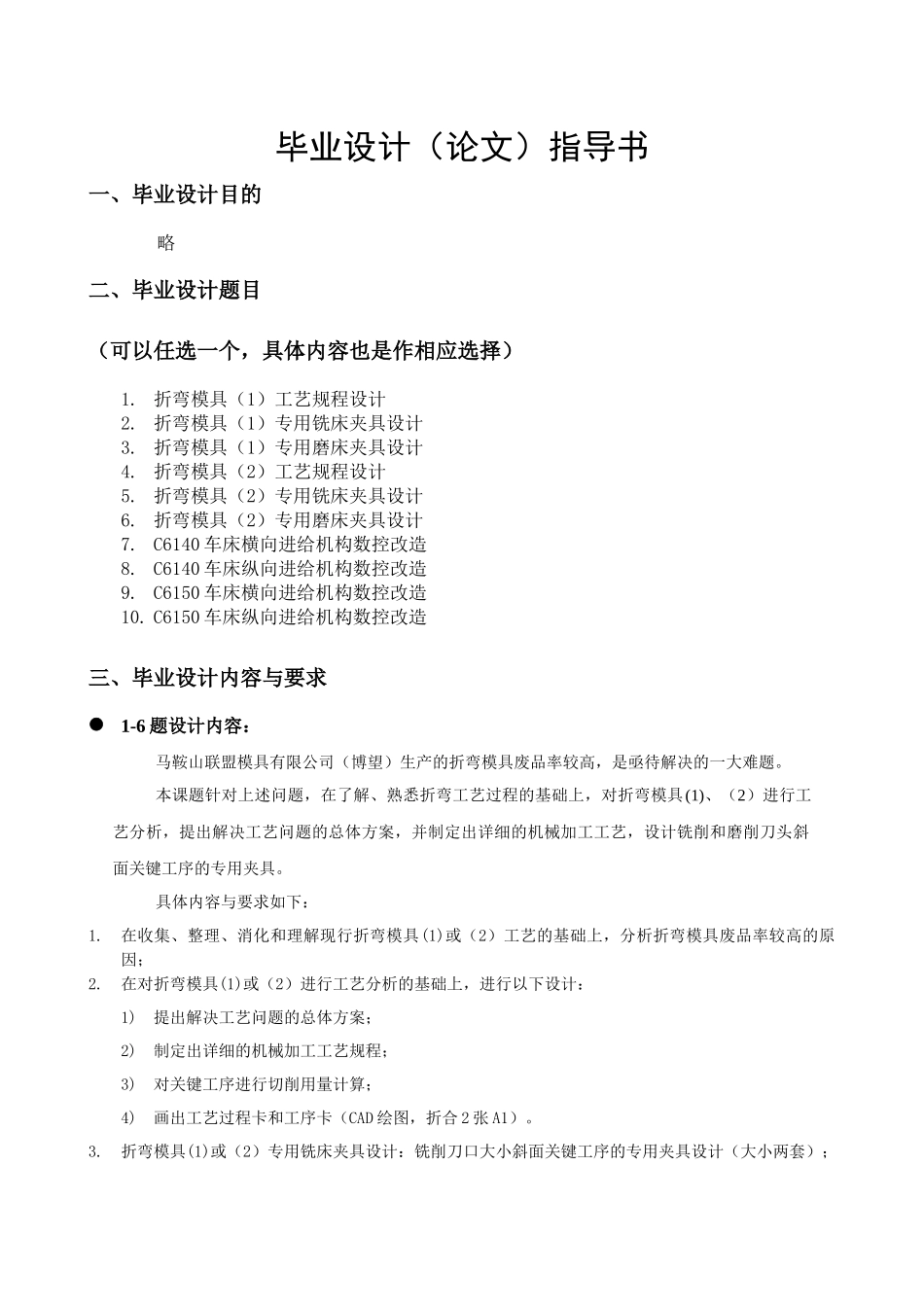

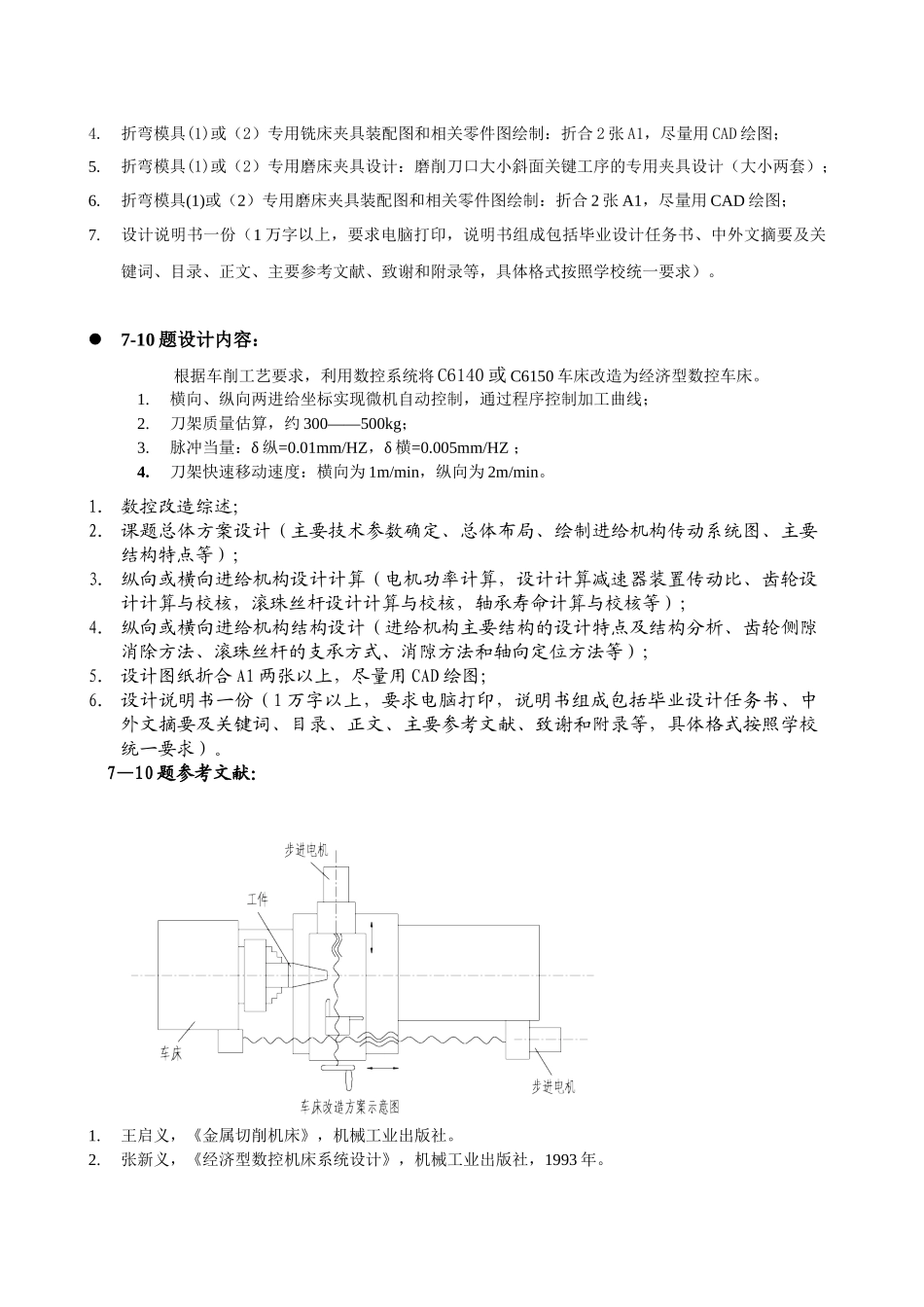

毕业设计（论文）指导书一、毕业设计目的略二、毕业设计题目（可以任选一个，具体内容也是作相应选择）1.折弯模具（1）工艺规程设计2.折弯模具（1）专用铣床夹具设计3.折弯模具（1）专用磨床夹具设计4.折弯模具（2）工艺规程设计5.折弯模具（2）专用铣床夹具设计6.折弯模具（2）专用磨床夹具设计7.C6140车床横向进给机构数控改造8.C6140车床纵向进给机构数控改造9.C6150车床横向进给机构数控改造10.C6150车床纵向进给机构数控改造三、毕业设计内容与要求1-6题设计内容：马鞍山联盟模具有限公司（博望）生产的折弯模具废品率较高，是亟待解决的一大难题。本课题针对上述问题，在了解、熟悉折弯工艺过程的基础上，对折弯模具(1)、（2）进行工艺分析，提出解决工艺问题的总体方案，并制定出详细的机械加工工艺，设计铣削和磨削刀头斜面关键工序的专用夹具。具体内容与要求如下：1.在收集、整理、消化和理解现行折弯模具(1)或（2）工艺的基础上，分析折弯模具废品率较高的原因；2.在对折弯模具(1)或（2）进行工艺分析的基础上，进行以下设计：1)提出解决工艺问题的总体方案；2)制定出详细的机械加工工艺规程；3)对关键工序进行切削用量计算；4)画出工艺过程卡和工序卡（CAD绘图，折合2张A1）。3.折弯模具(1)或（2）专用铣床夹具设计：铣削刀口大小斜面关键工序的专用夹具设计（大小两套）；4.折弯模具(1)或（2）专用铣床夹具装配图和相关零件图绘制：折合2张A1，尽量用CAD绘图；5.折弯模具(1)或（2）专用磨床夹具设计：磨削刀口大小斜面关键工序的专用夹具设计（大小两套）；6.折弯模具(1)或（2）专用磨床夹具装配图和相关零件图绘制：折合2张A1，尽量用CAD绘图；7.设计说明书一份（1万字以上，要求电脑打印，说明书组成包括毕业设计任务书、中外文摘要及关键词、目录、正文、主要参考文献、致谢和附录等，具体格式按照学校统一要求）。7-10题设计内容：根据车削工艺要求，利用数控系统将C6140或C6150车床改造为经济型数控车床。1.横向、纵向两进给坐标实现微机自动控制，通过程序控制加工曲线；2.刀架质量估算，约300——500kg；3.脉冲当量：δ纵=0.01mm/HZ，δ横=0.005mm/HZ；4.刀架快速移动速度：横向为1m/min，纵向为2m/min。1.数控改造综述；2.课题总体方案设计（主要技术参数确定、总体布局、绘制进给机构传动系统图、主要结构特点等）；3.纵向或横向进给机构设计计算（电机功率计算，设计计算减速器装置传动比、齿轮设计计算与校核，滚珠丝杆设计计算与校核，轴承寿命计算与校核等）；4.纵向或横向进给机构结构设计（进给机构主要结构的设计特点及结构分析、齿轮侧隙消除方法、滚珠丝杆的支承方式、消隙方法和轴向定位方法等）；5.设计图纸折合A1两张以上，尽量用CAD绘图；6.设计说明书一份（1万字以上，要求电脑打印，说明书组成包括毕业设计任务书、中外文摘要及关键词、目录、正文、主要参考文献、致谢和附录等，具体格式按照学校统一要求）。7—10题参考文献：1.王启义，《金属切削机床》，机械工业出版社。2.张新义，《经济型数控机床系统设计》，机械工业出版社，1993年。图1折弯模具零件图3.陈绍廉，《数控机床改造技术》，航空工业出版社。4.林洁，《数控加工程序编制》，航空工业出版社。5.濮良贵，《机械设计》，西北工业大学出版社。6.《精密滚珠丝杆副》，南京工艺装备厂。7.《机床设计图册》，上海科技出版社。8.黄筱调，《机电一体化设计基础及应用》，机械工业出版社。9.郑堤、唐可红，《机电一体化设计基础》，机械工业出版社。10.张建钢，《数控技术》，华中科技大学出版社，2000。11.杜君文等，《数控技术》，天津大学出版社，2002。四、1-6题生产工艺及图纸：（图纸可以放大）工序1：毛坯下料工序2：毛坯锻造，并在锻后正火处理工序3：毛坯去头，达到一定的外形尺寸工序4：粗铣1.粗铣上下平行面2.粗铣左右大平面3.粗铣台阶面4.粗铣型腔槽面5.粗铣刀口部位大小斜面工序5：热处理工序6：铣型腔，砂轮越程槽，安装夹槽等工序7：粗磨1.粗磨左右侧面2.粗磨四个台阶面3.粗磨刀尖大小斜面工序8：精铣1.精铣左右侧面2.精铣四个台阶面3.精铣刀尖大小斜面工序9：精...
