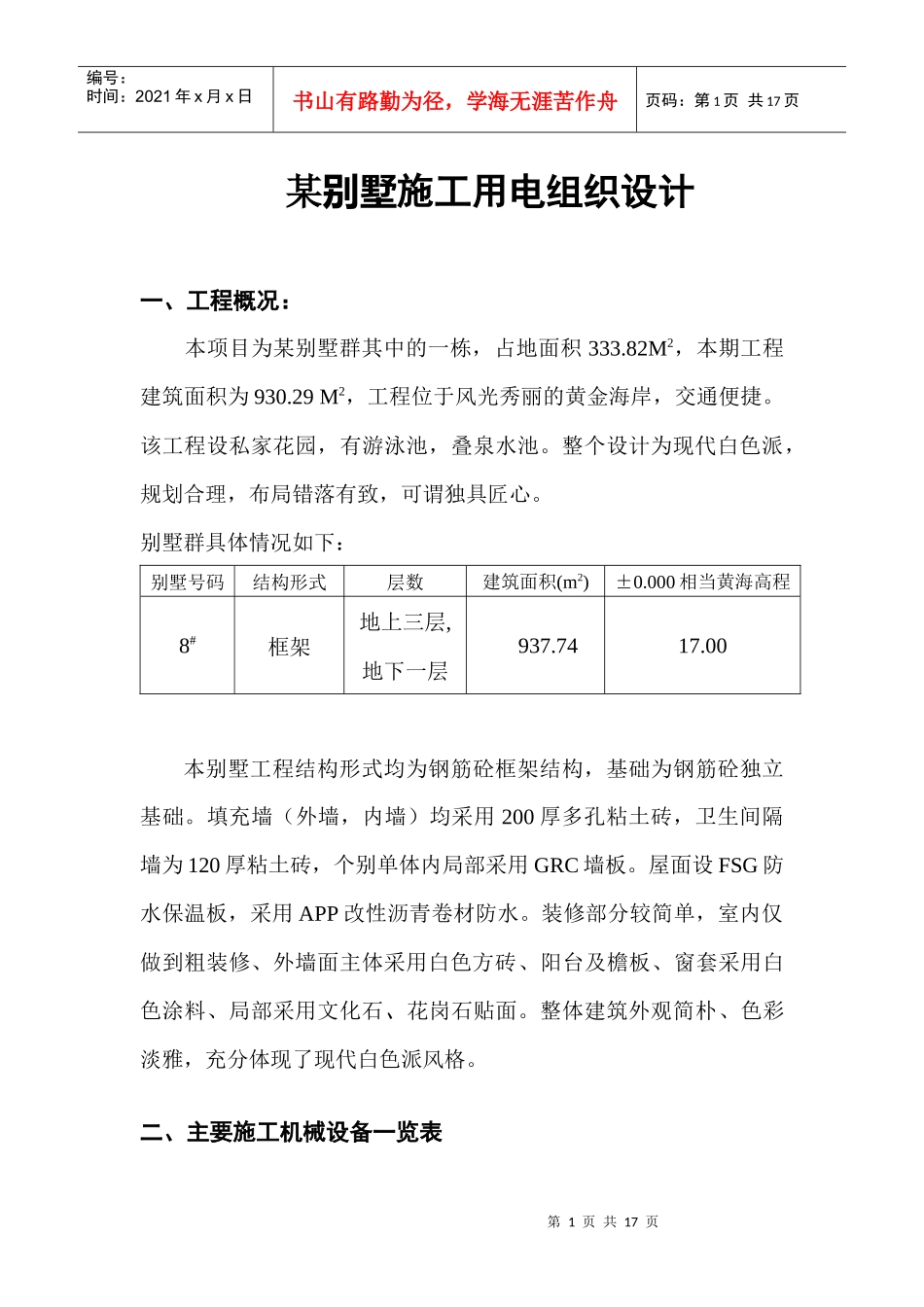

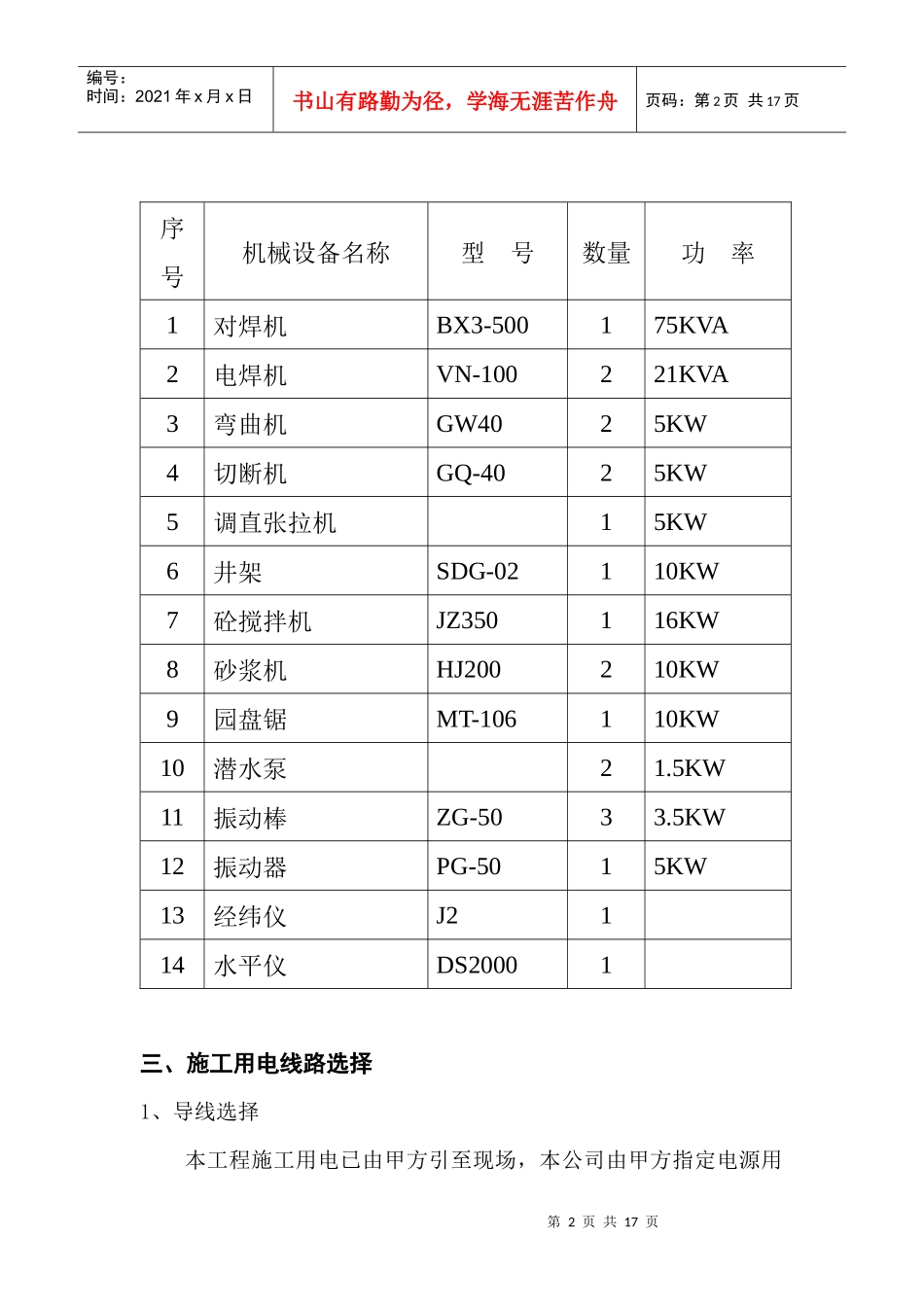

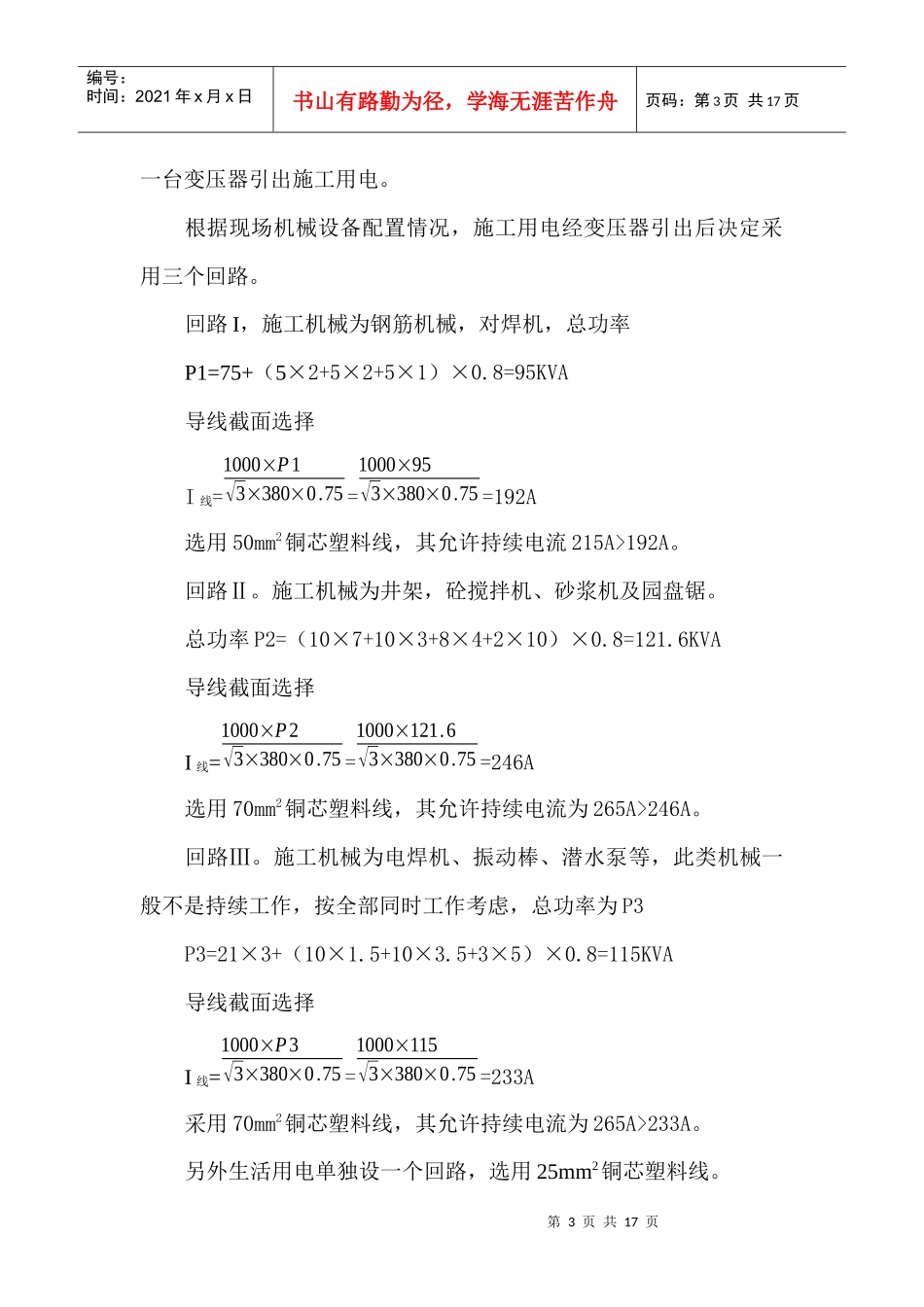

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页某别墅施工用电组织设计一、工程概况：本项目为某别墅群其中的一栋，占地面积333.82M2，本期工程建筑面积为930.29M2，工程位于风光秀丽的黄金海岸，交通便捷。该工程设私家花园，有游泳池，叠泉水池。整个设计为现代白色派，规划合理，布局错落有致，可谓独具匠心。别墅群具体情况如下：别墅号码结构形式层数建筑面积(m2)±0.000相当黄海高程8#框架地上三层,地下一层937.7417.00本别墅工程结构形式均为钢筋砼框架结构，基础为钢筋砼独立基础。填充墙（外墙，内墙）均采用200厚多孔粘土砖，卫生间隔墙为120厚粘土砖，个别单体内局部采用GRC墙板。屋面设FSG防水保温板，采用APP改性沥青卷材防水。装修部分较简单，室内仅做到粗装修、外墙面主体采用白色方砖、阳台及檐板、窗套采用白色涂料、局部采用文化石、花岗石贴面。整体建筑外观简朴、色彩淡雅，充分体现了现代白色派风格。二、主要施工机械设备一览表第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页序号机械设备名称型号数量功率1对焊机BX3-500175KVA2电焊机VN-100221KVA3弯曲机GW4025KW4切断机GQ-4025KW5调直张拉机15KW6井架SDG-02110KW7砼搅拌机JZ350116KW8砂浆机HJ200210KW9园盘锯MT-106110KW10潜水泵21.5KW11振动棒ZG-5033.5KW12振动器PG-5015KW13经纬仪J2114水平仪DS20001三、施工用电线路选择1、导线选择本工程施工用电已由甲方引至现场，本公司由甲方指定电源用第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页一台变压器引出施工用电。根据现场机械设备配置情况，施工用电经变压器引出后决定采用三个回路。回路I，施工机械为钢筋机械，对焊机，总功率P1=75+（5×2+5×2+5×1）×0.8=95KVA导线截面选择I线=1000×P1√3×380×0.75=1000×95√3×380×0.75=192A选用50mm2铜芯塑料线，其允许持续电流215A>192A。回路Ⅱ。施工机械为井架，砼搅拌机、砂浆机及园盘锯。总功率P2=（10×7+10×3+8×4+2×10）×0.8=121.6KVA导线截面选择I线=1000×P2√3×380×0.75=1000×121.6√3×380×0.75=246A选用70mm2铜芯塑料线，其允许持续电流为265A>246A。回路Ⅲ。施工机械为电焊机、振动棒、潜水泵等，此类机械一般不是持续工作，按全部同时工作考虑，总功率为P3P3=21×3+（10×1.5+10×3.5+3×5）×0.8=115KVA导线截面选择I线=1000×P3√3×380×0.75=1000×115√3×380×0.75=233A采用70mm2铜芯塑料线，其允许持续电流为265A>233A。另外生活用电单独设一个回路，选用25mm2铜芯塑料线。第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页2、线路敷设本工程施工用电均采用暗埋的方法，线路外侧用PVC管做绝缘管。每一回路设置一个分级配电箱，控制本回路的机械设备，各回路的设备另设未级配电箱，控制本设备。从甲方配电房引出的线路，采用三相五线制架空线路引至施工区域。施工用电线路应由专业电工架设，架设完毕经公司安全科验收合格才开始使用。3、安全用电技术措施及电气防火措施①、整个施工现场供电系统采用TN-S按零保护系统，动力Ⅰ、Ⅱ、Ⅲ回路均采用三相五线制，并在1DX、2DX、3DX旁重复接地，接地体及接地电阻均按国家规范要求施工。②、龙门架、混凝土井架的防雷接地均按JGJ46-88规范执行。③、所有用电设备的金属外壳全部与保护零线ＰE相连接，全部开关箱均装漏电保护器。④、所有电箱均采用标准电箱，并在总箱、1DX、2DX、3DX处设置干粉灭火器。第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页⑤、对所有的接地点及保护零线每月定期检查，测试交验做好记录。⑥、现场所有临时用电均按《施工现场临时用电安全技术规范》JGJ46-88执行。四、用电管理：⒈临时用电必须按“《施工现场临时用电安全技术规范》JGJ46-88”编制用电施工组织设计制定安全用电技术措施和电气防火措施。⒉临时用电工程图纸必须单独由电气工程技术人员绘制，...
