某公园给排水施工组织设计方案(DOC13页)VIP免费

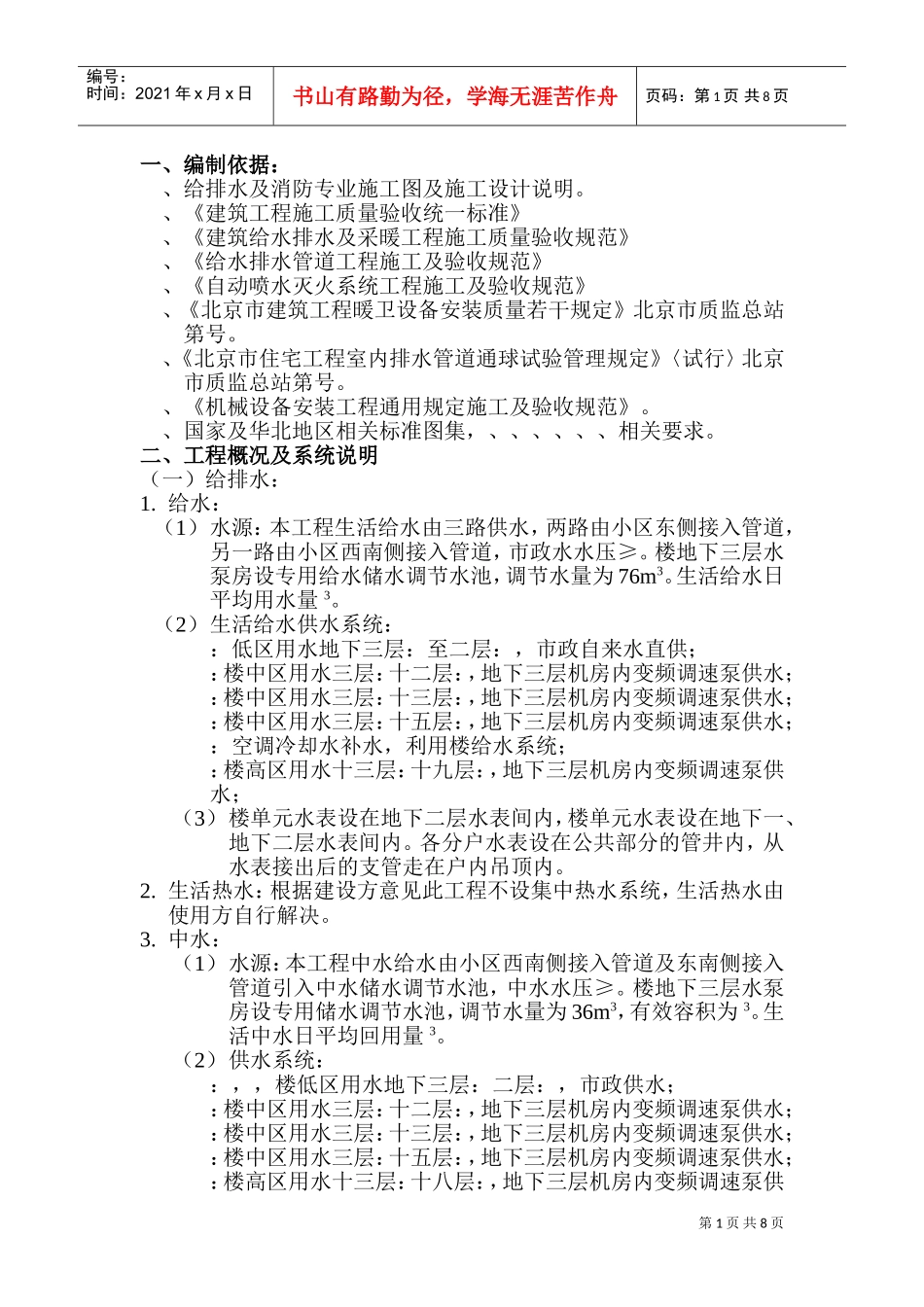

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页一、编制依据：、给排水及消防专业施工图及施工设计说明。、《建筑工程施工质量验收统一标准》、《建筑给水排水及采暖工程施工质量验收规范》、《给水排水管道工程施工及验收规范》、《自动喷水灭火系统工程施工及验收规范》、《北京市建筑工程暖卫设备安装质量若干规定》北京市质监总站第号。、《北京市住宅工程室内排水管道通球试验管理规定》〈试行〉北京市质监总站第号。、《机械设备安装工程通用规定施工及验收规范》。、国家及华北地区相关标准图集，、、、、、、相关要求。二、工程概况及系统说明（一）给排水：1.给水：（1）水源：本工程生活给水由三路供水，两路由小区东侧接入管道，另一路由小区西南侧接入管道，市政水水压≥。楼地下三层水泵房设专用给水储水调节水池，调节水量为76m3。生活给水日平均用水量3。（2）生活给水供水系统：：低区用水地下三层：至二层：，市政自来水直供；：楼中区用水三层：十二层：，地下三层机房内变频调速泵供水；：楼中区用水三层：十三层：，地下三层机房内变频调速泵供水；：楼中区用水三层：十五层：，地下三层机房内变频调速泵供水；：空调冷却水补水，利用楼给水系统；：楼高区用水十三层：十九层：，地下三层机房内变频调速泵供水；（3）楼单元水表设在地下二层水表间内，楼单元水表设在地下一、地下二层水表间内。各分户水表设在公共部分的管井内，从水表接出后的支管走在户内吊顶内。2.生活热水：根据建设方意见此工程不设集中热水系统，生活热水由使用方自行解决。3.中水：（1）水源：本工程中水给水由小区西南侧接入管道及东南侧接入管道引入中水储水调节水池，中水水压≥。楼地下三层水泵房设专用储水调节水池，调节水量为36m3，有效容积为3。生活中水日平均回用量3。（2）供水系统：：，，楼低区用水地下三层：二层：，市政供水；：楼中区用水三层：十二层：，地下三层机房内变频调速泵供水；：楼中区用水三层：十三层：，地下三层机房内变频调速泵供水；：楼中区用水三层：十五层：，地下三层机房内变频调速泵供水；：楼高区用水十三层：十八层：，地下三层机房内变频调速泵供第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页水；4.开水：楼三至十四层设有电开水器，供办公及物业管理人员饮用。.:污水（1）首层、二层卫生间污水直接排出室外，经化粪池处理后排至市政污水管线。（2）地下一层厨房污水经室内隔油池出墙后经泵提升后排至市政污水管线。（3）、楼三层以上污水在二层吊顶汇总后经总立管排出室外，经化粪池处理后排至市政污水管线。（4）地下一、二、三层卫生间污水排至地下三层污水泵坑经泵提升后排至室外，经化粪池处理后排至市政污水管线。（5）地下三层设备机房排水经排水沟排至污水泵坑经泵提升后排至室外至市政污水管线。（6）地下一、二、三层汽车库排水经排水沟排至污水泵坑经泵提升后排至室外至市政污水管线。（7）消防电梯坑内均设有消防排水泵，排水经泵提升后排至室外至市政污水管线。.雨水（1）屋面雨水为内排水，由屋面雨水斗、雨水管排至建筑外墙散水处。（2）汽车、自行车坡道雨水排水经泵提升后排出室外至市政雨水管线。（3）窗井雨水排水经泵提升后排出室外至市政雨水管线。（二）消防：1.消防用水量：室外消火栓：用水流量：30L，市政管网直供室内消火栓：用水流量：30L，火灾延续时间：用水总量：432m3，消防水池储水。2.消防储水池：楼地下三层设消防储水池，由市政两路自来水管供水。火灾期间室内消防用水量为562m3，水池合计有效容积572m3，水池实际容积565m3。3.消火栓系统：（1）概况：本工程消火栓系统分高区、低区，各楼二层以下（包括二层）为低区，三层以上为高区。楼屋顶水箱间内设有高位消防水箱及顶层稳压装置，水箱容积18m3。高低区消火栓系统均为环状，并设分段及立管检修阀门。楼地下三层水泵房设两台消火栓加压泵，一备一用，消火栓高低区系统室外分别设地下式水泵结合器三台40L，消火栓系统分为二个区，地下三层至二层为低区，三层以上为高区，高...
