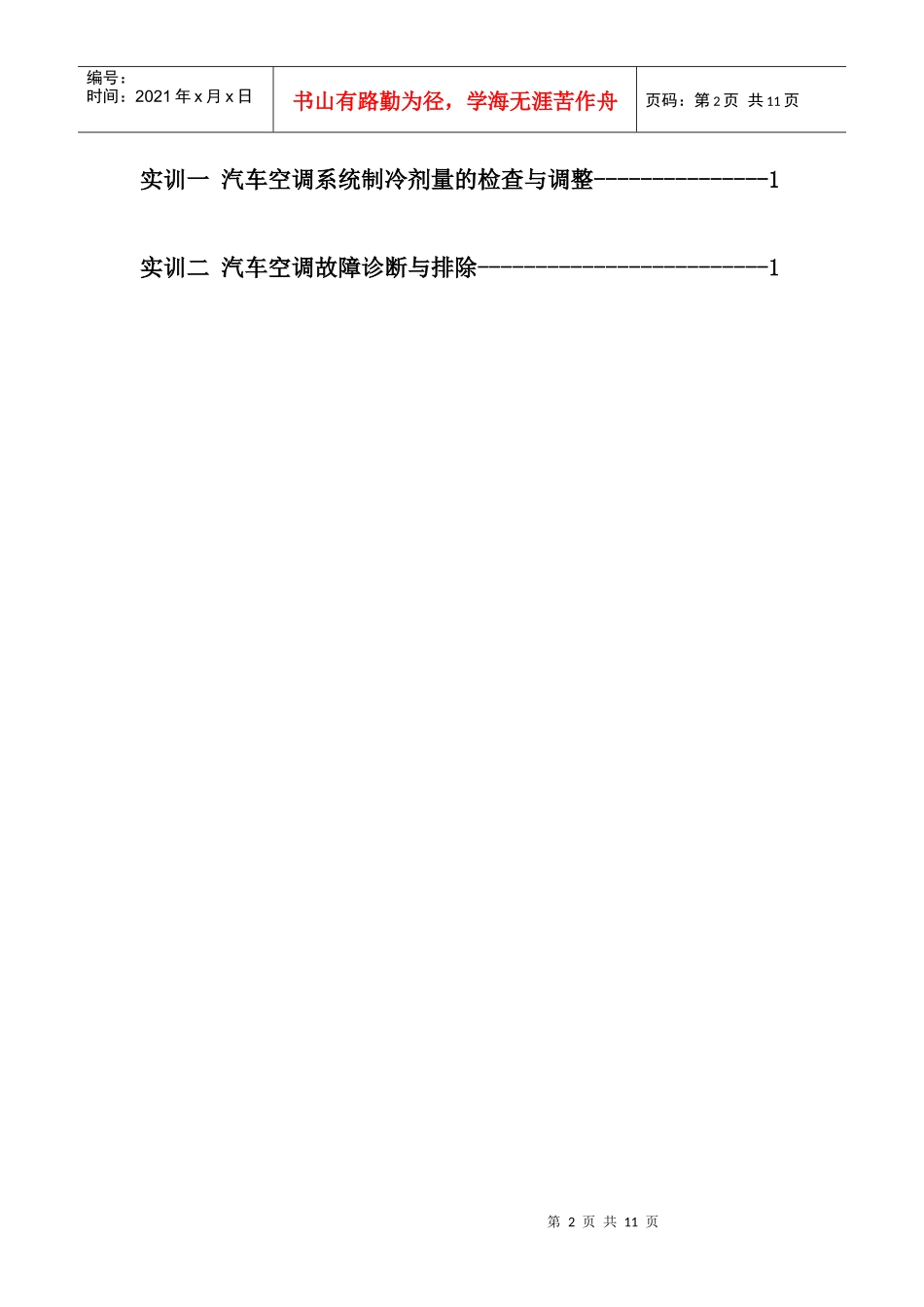

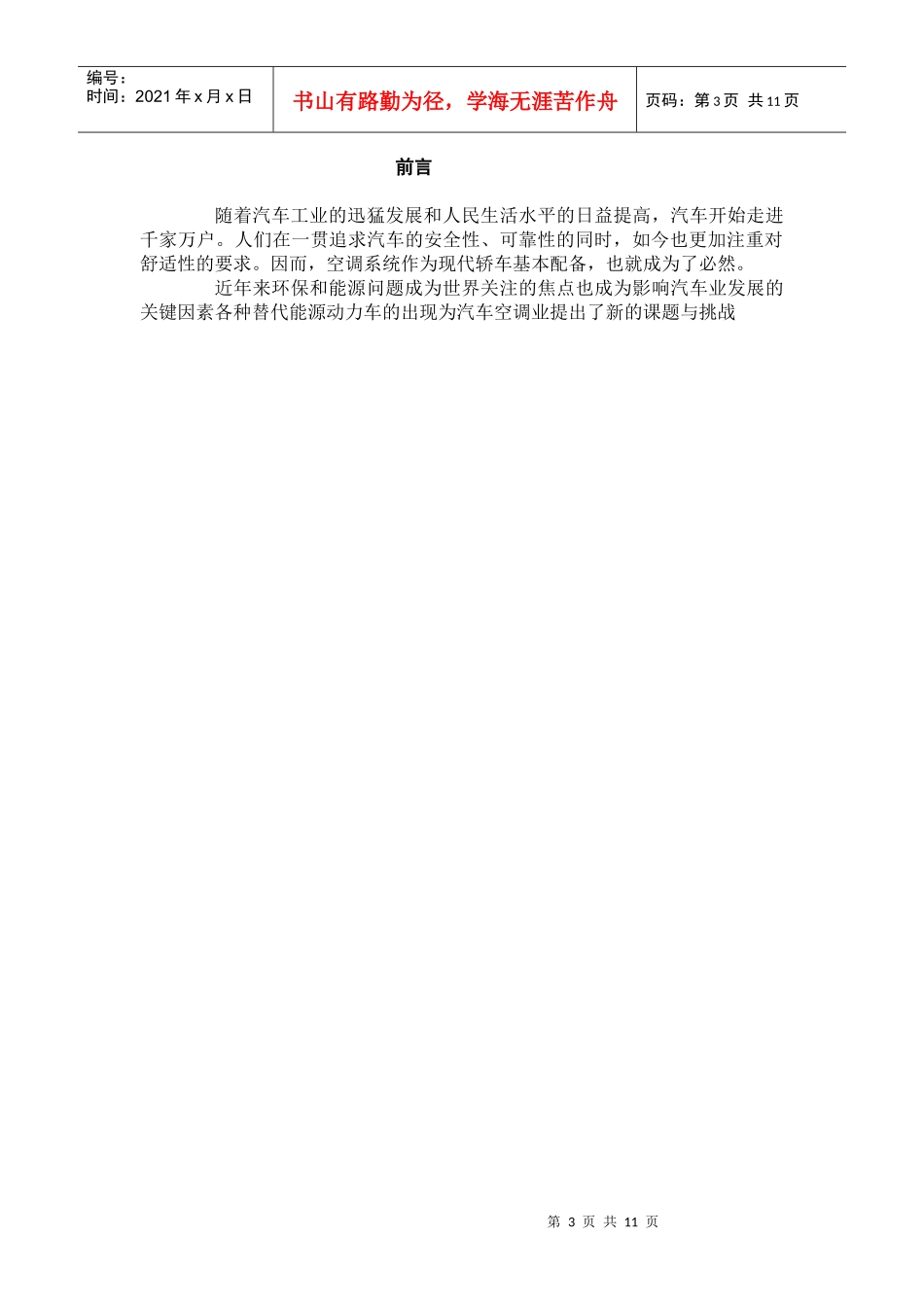

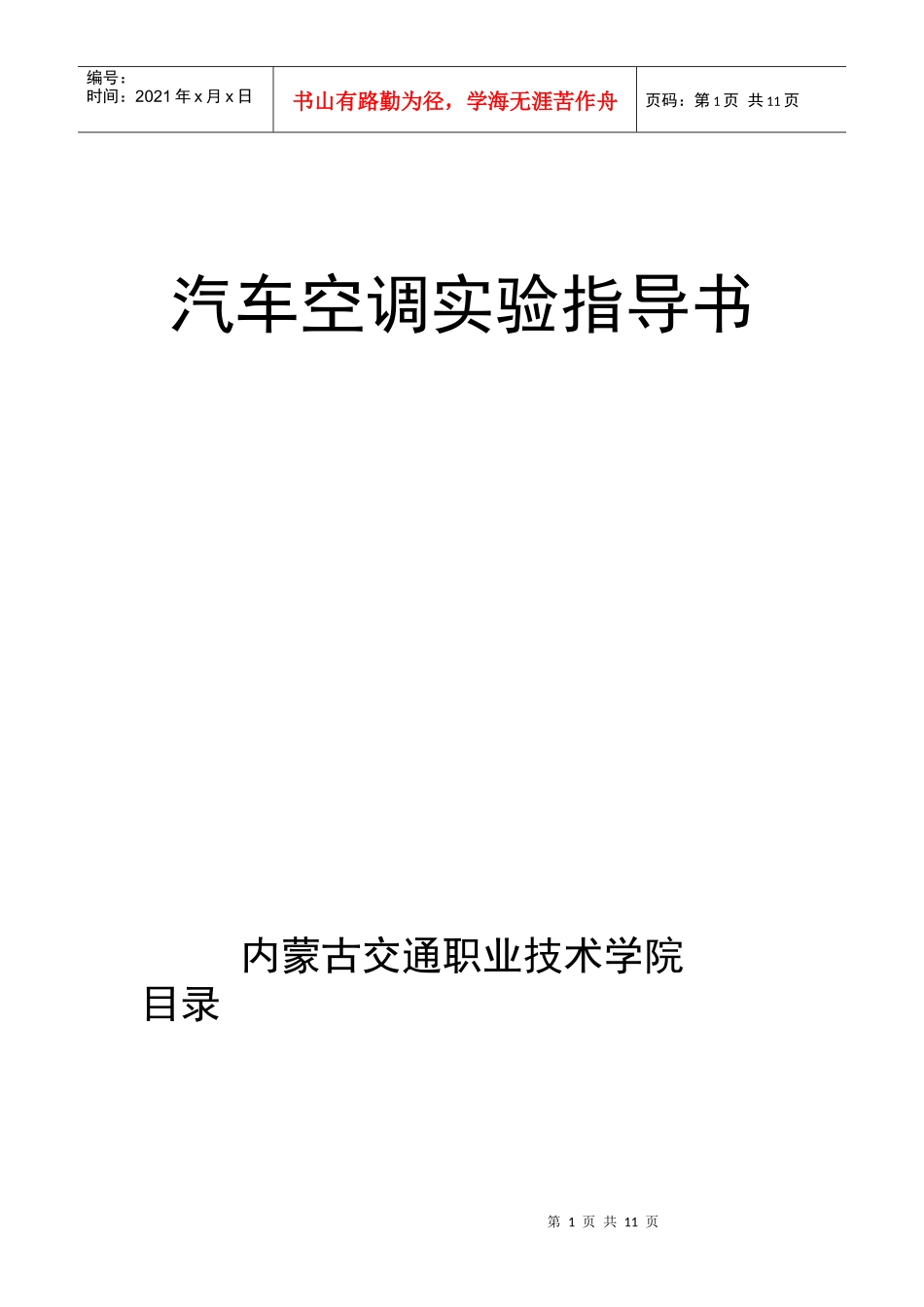

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页汽车空调实验指导书内蒙古交通职业技术学院目录第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页实训一汽车空调系统制冷剂量的检查与调整---------------1实训二汽车空调故障诊断与排除-------------------------1第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页前言随着汽车工业的迅猛发展和人民生活水平的日益提高，汽车开始走进千家万户。人们在一贯追求汽车的安全性、可靠性的同时，如今也更加注重对舒适性的要求。因而，空调系统作为现代轿车基本配备，也就成为了必然。近年来环保和能源问题成为世界关注的焦点也成为影响汽车业发展的关键因素各种替代能源动力车的出现为汽车空调业提出了新的课题与挑战第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页实训一汽车空调系统制冷剂量的检查与调整一、实训目的1.掌握放空汽车空调系统内制冷剂的操作步骤。2.掌握汽车空调系统检漏的方法。3.掌握汽车空调系统抽真空的方法。4.掌握汽车空调系统加注制冷剂的方法。二、实训要求1.排放制冷剂，不能把制冷剂排放到大气中，要通过回收设备将从系统中排放出的制冷剂回收再利用。2.空调系统一经开放必须抽真空，以去掉可能进人系统的空气和潮气。在各部件安装好后，系统需抽真空30min。3.对于一般轿车，制冷剂充注量为0.8—1.lkg；对于小型面包车(有前后两个蒸发器)，制冷剂充注量为l.2—1.5kg。三、实训设备器材1.丰田自动空调试验台1台。2.注入阀若干支。3.歧管压力表若干套。4.空调系统泄漏检测修复工具一套。5.真空泵若干台6.1磅罐制冷剂若干罐四、实训内容与步骤1.放空制冷剂1)准备工作：①歧管压力表组接入系统，调整控制器至最冷位置。②发动机转速调至1000一1200r／min，并运行10—15min。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页2)放出制冷剂：①恢复发动机正常转速，然后关闭发动机。②缓慢地开启高、低压侧手动阀，让制冷剂经过中间软管排出。③中间软管开口端应裹上白抹布，如有冷冻润滑液排出，必显示在抹布上。这时，应关小手动阀，至刚好无冷冻润滑液排出；④表座上高、低压力表读数均为1个大气压，说明系统已放空。2.系统检漏1）电子检漏仪检查法①将电子检漏仪的电源插头接好；②打开控制开关，调节适当的灵敏度；③将侧头放在据测试点3mm处缓慢移动，若发出“嘀嘀”声，说明该处有泄漏。制冷管路的管接头有泄漏是，应更换O形环。2）皂泡法在怀疑泄漏的区域，敷涂肥皂水。如果有制冷剂泄漏，漏点处将起泡。3.系统抽真空1)准备工作①歧管压力表组上高、低压手阀打开，中间软管接在真空泵进口上。②拆除真空泵排气口护盖。2)系统抽真空①启动真空泵。②打开高、低压手动阀，观察压力表，表针应向下偏摆，略有真空显示。③真空泵运转过10min之后，检查低压表读数是否大于79.8kPa真空度。如果真空度不到79.8kPa，应关闭高、低压手动阀，使真空泵停转，检查系统是否有泄漏，根据情况修理。如果没有找到泄漏，继续进行抽真空。④将系统压力抽真空至接近l00kPa。关闭高、低压手动阀及真空泵，放置5—10min，如果压力上升大于3.4kPa，说明系统有泄漏，应检查排除后，再进行抽真空工序。⑤如果低压表指针保持不动，继续进行抽真空30min以上，关闭高、低压手动阀后，再关闭真空泵。第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页4.加注制冷剂1)准备工作①按逆时针方向旋转注人阀手柄，直至阀针完全退回。②将注入阀装到制冷罐上，逆时针方向旋转板状螺母，直至最高位置，然后将制冷剂注人阀顺时针拧动，直到注入阀嵌入制冷剂密封塞。③将板状螺母顺时针方向旋转到底，再将压力表组上的中间软管接到注人阀接头上，用手拧紧板状螺母。2)系统停开时，用l磅罐充注制冷剂。①顺时针方向旋转手柄，使阀针刺穿密封塞，再逆时针方向旋转...
