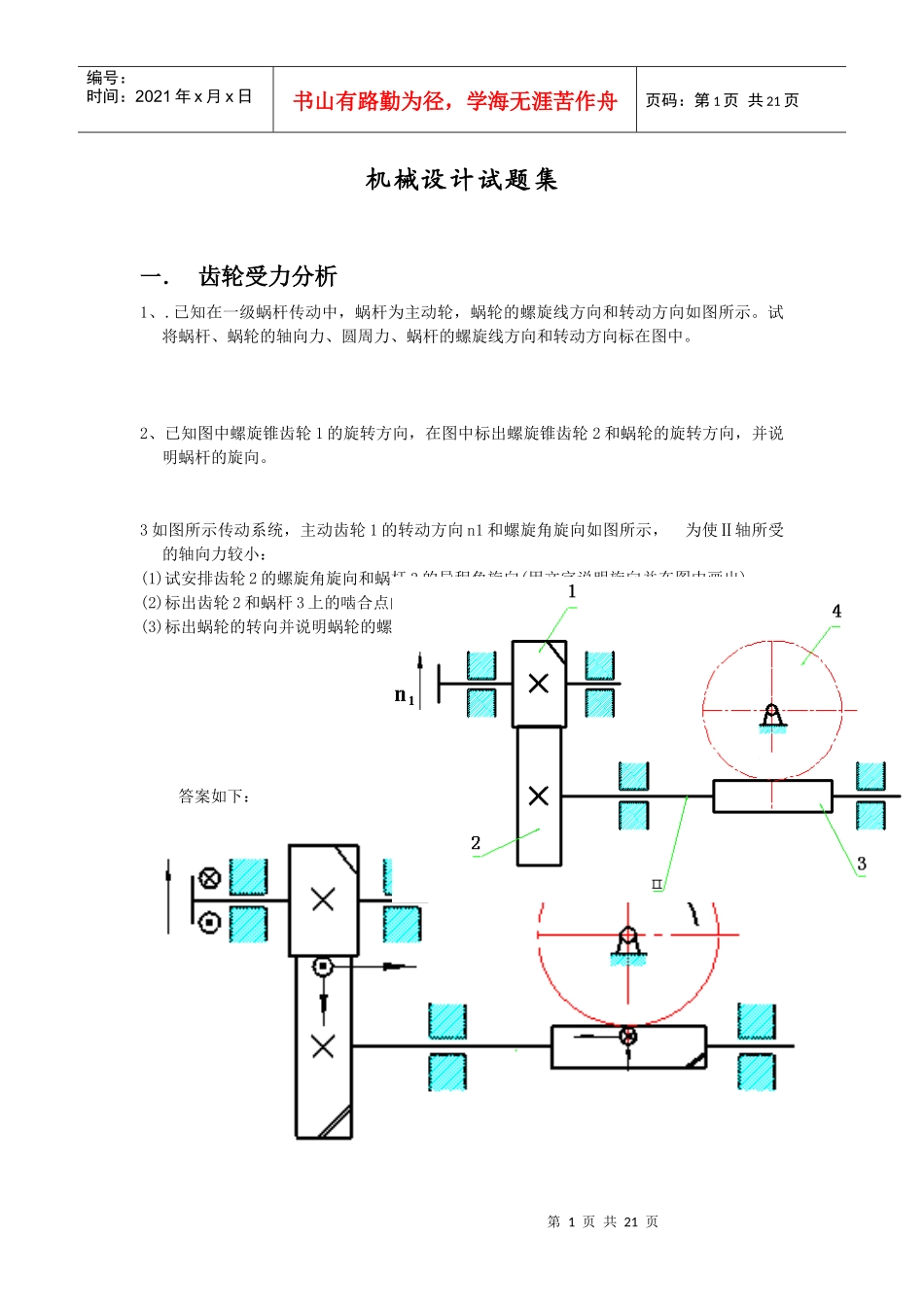

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页机械设计试题集一．齿轮受力分析1、.已知在一级蜗杆传动中，蜗杆为主动轮，蜗轮的螺旋线方向和转动方向如图所示。试将蜗杆、蜗轮的轴向力、圆周力、蜗杆的螺旋线方向和转动方向标在图中。2、已知图中螺旋锥齿轮1的旋转方向，在图中标出螺旋锥齿轮2和蜗轮的旋转方向，并说明蜗杆的旋向。3如图所示传动系统，主动齿轮1的转动方向n1和螺旋角旋向如图所示，为使Ⅱ轴所受的轴向力较小：(1)试安排齿轮2的螺旋角旋向和蜗杆3的导程角旋向(用文字说明旋向并在图中画出)；(2)标出齿轮2和蜗杆3上的啮合点的三个分力的方向；(3)标出蜗轮的转向并说明蜗轮的螺旋角旋向。答案如下：第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页4.已知在一对斜齿圆柱齿轮传动中，2轮为从动轮，其螺旋线方向为左旋，圆周力Ft2方向如图所示。试确定主动轮1的螺旋线方向、轴向力Fa1的方向，并在图上标出。（10分）5图示为直齿圆锥齿轮和斜齿圆柱齿轮组成的两级传动，动力由轴Ⅰ输入，轴Ⅲ输出，轴Ⅲ的转向如图所示。试分析：（1）在图中画出各轮的转向；（2）为使中间轴Ⅱ所受轴向力可以抵消一部分，确定斜齿轮3、4的螺旋方向；（3）画出圆锥齿轮2和斜齿轮3所受各分力的方向。（10分）6已知在某一级蜗杆传动中，蜗杆为主动轮，转动方向如题31图所示，蜗轮的螺旋线方向为左旋。试将两轮的轴向力Fa1、Fa2，圆周力Ft1、Ft2，蜗杆的螺旋线方向和蜗轮的转动方向标在图中。第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页7图示一蜗杆传动，已知主动蜗杆1的旋向和转向如图所示。试确定：(1)从动蜗轮2的转向和旋向，并在图上表示；(2)在图中标出蜗轮和蜗杆所受各分力(径向力Fr、圆周力Ft和轴向力Fa)的方向。8第4页共21页第3页共21页1—电动机2、4—联轴器3—斜齿圆柱齿轮减速器5—蜗杆减速器编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页9如图所示为斜齿圆柱齿轮减速器和蜗杆减速器组成的二级减速装置。1）小圆柱齿轮主动时，画出蜗轮的旋转方向及其各分力方向。2）从轴承和轴受力情况分析，这样设计斜齿轮和蜗杆的螺旋方向是否合理？为什么？3）按图示方案设计完成后，如果误将蜗杆减速器放在高速级，而负载功率及转速均不变，分析可能会出现什么问题？10图示为蜗杆一圆锥齿轮传动，已知输出轴III的转向nIII，为使中间轴II上的轴向力相互抵消一部分，试决定：（15分）（1）蜗杆、蜗轮的轮齿的螺旋线方向（蜗轮的标于图中）。（2）蜗杆的转向nI。（3）II轴上蜗轮和圆锥齿轮在啮合点所受各力的方向第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页11所示的啮合传动，试在图中画出主动轮与从动轮在啮合点处所受到的各个作用力(Ft、Fr和Fa)的方向，图中标有箭头的为主动轮12如题图所示为二级斜齿圆柱齿轮减速器。已知：电动机功率P=3KW，转速n1=970r/min；高速级mnl=2mm，Z1=25，Z2=53，；低速级mn3=3mm，Z3=22，Z4=50。试求：（1）为使轴II上的轴承所承受的轴向力较小，确定低速级齿轮3、4的螺旋线方向（绘在图上表示）；（2）绘出低速级齿轮3、4在啮合点处所受圆周力、径向力和轴向力的方向；（3）齿轮3的螺旋角取多大值时才能使II轴上所受轴向力相互抵消？（计算时不考虑摩擦损失）（4）计算高速级齿轮1、2所受圆周力、径向力和轴向力的大小(15分)第6页共21页第5页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共21页二．凸轮机构1、在某凸轮机构中，推杆位移s和凸轮基圆转角Ө之间的关系如下表所示，根据该表数据绘制位移线图。Ө（rad）π/3π/6π/62π/32π/3S（mm）200120-322图示的凸轮机构中，凸轮为一圆盘。试在图上作出：（1）基圆；（2）图示位置的凸轮转角和从动件的位移s；（3）图示位置时的从动件压力角。3图所示偏置直动尖端从动件盘形凸轮机构，凸轮廓线为一个圆，圆心为O1，凸轮的转动中心为O。（1）在图...
