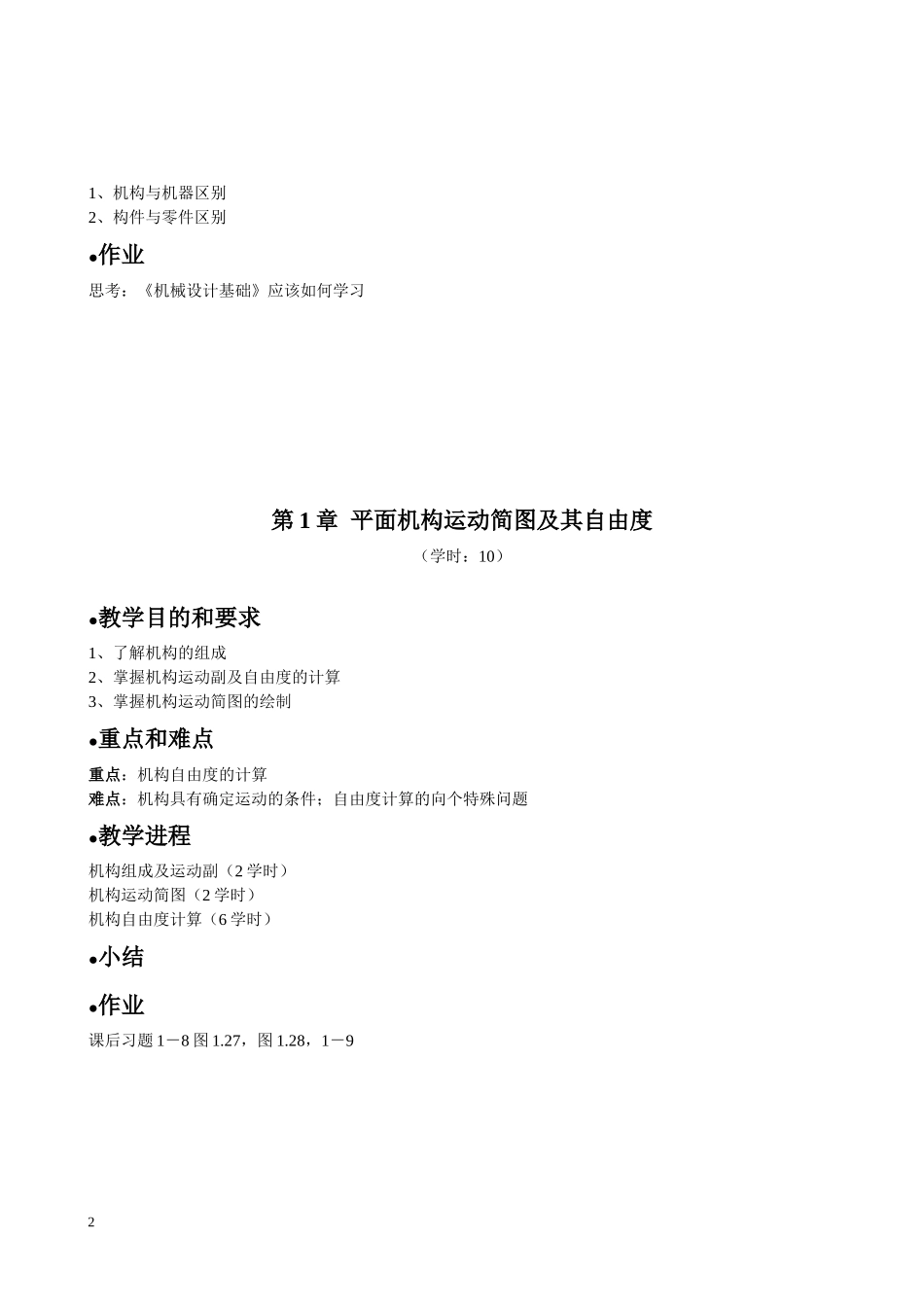

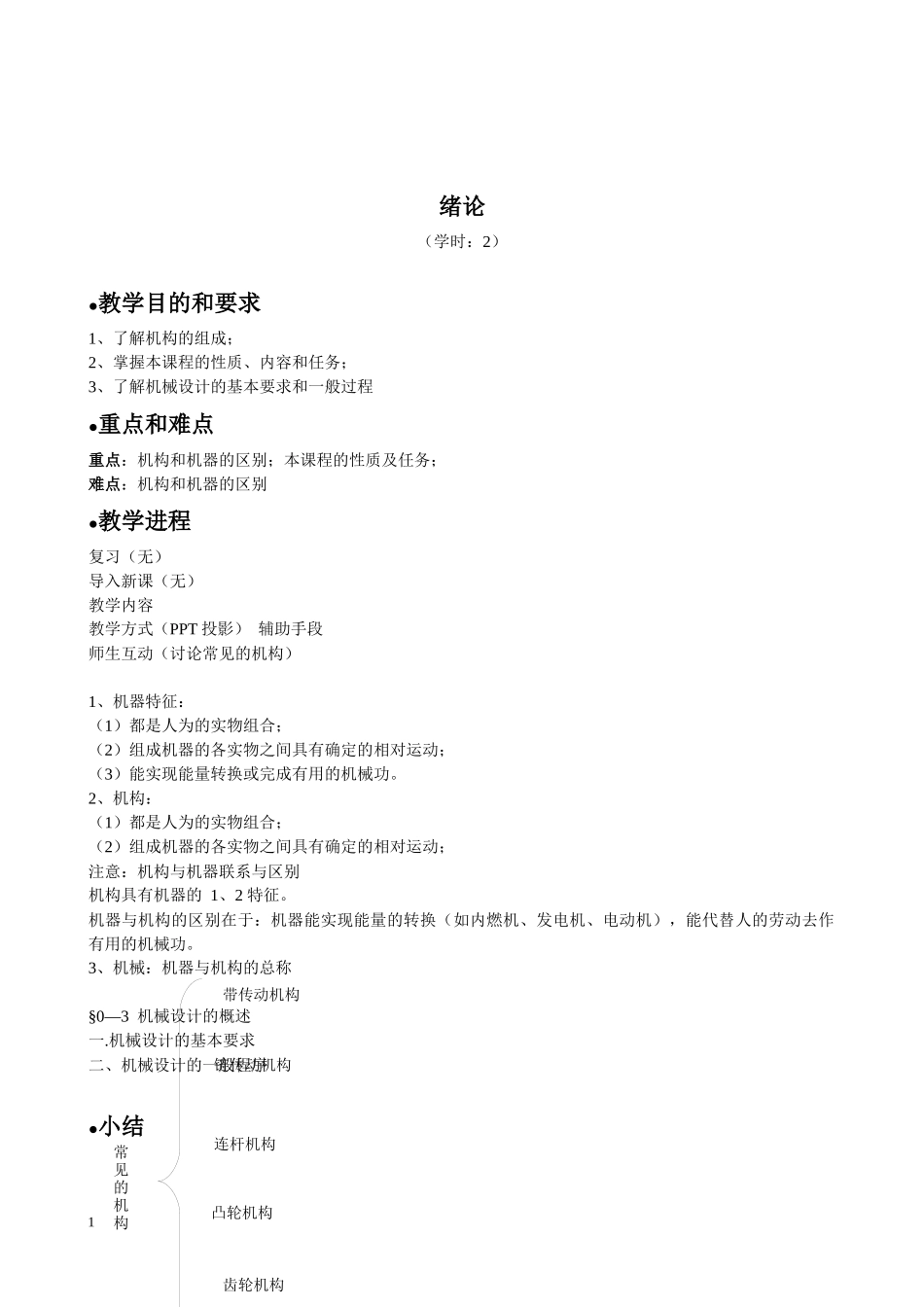

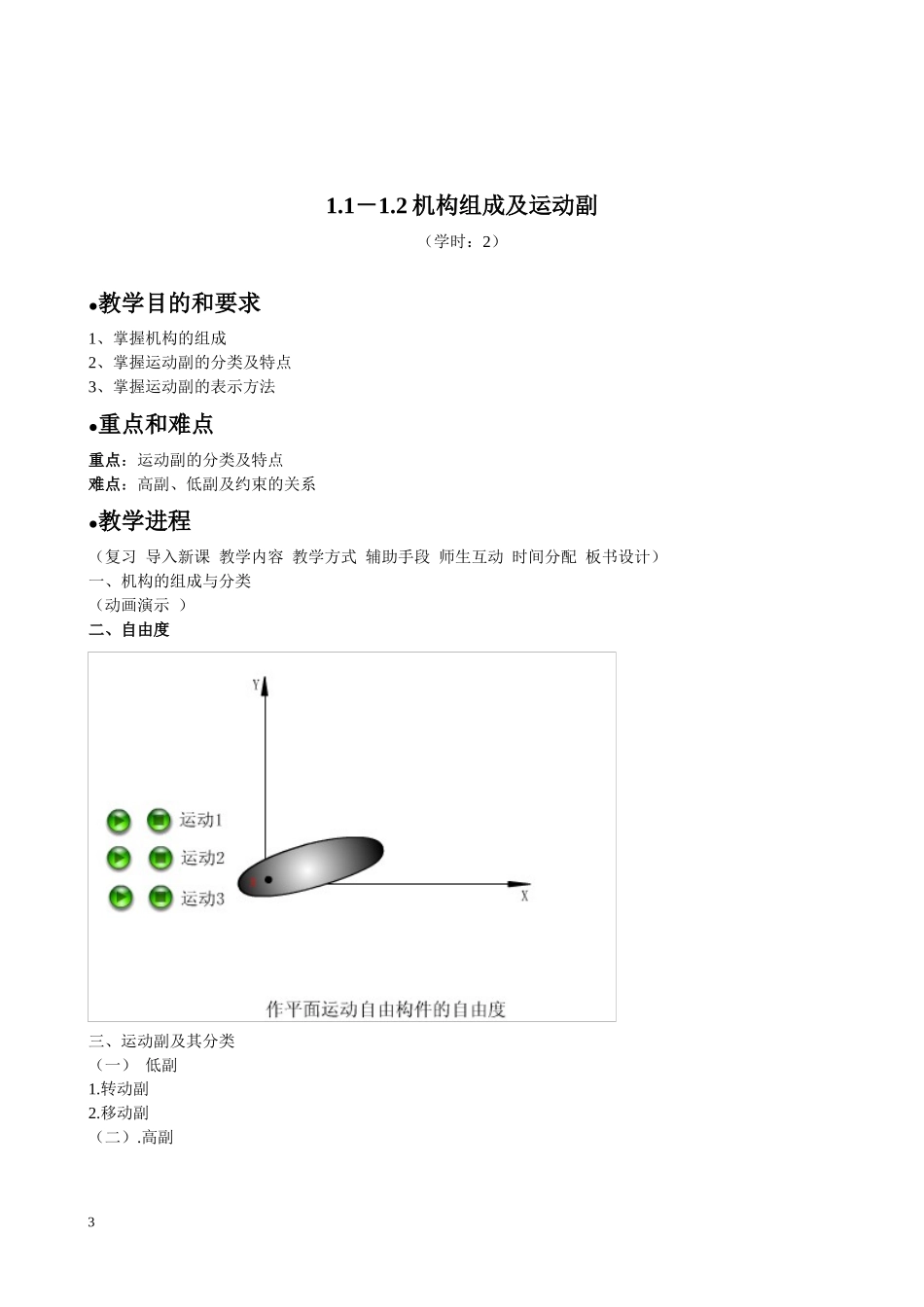

常见的机构带传动机构链传动机构齿轮机构凸轮机构连杆机构绪论（学时：2）●教学目的和要求1、了解机构的组成；2、掌握本课程的性质、内容和任务；3、了解机械设计的基本要求和一般过程●重点和难点重点：机构和机器的区别；本课程的性质及任务；难点：机构和机器的区别●教学进程复习（无）导入新课（无）教学内容教学方式（PPT投影）辅助手段师生互动（讨论常见的机构）1、机器特征：（1）都是人为的实物组合；（2）组成机器的各实物之间具有确定的相对运动；（3）能实现能量转换或完成有用的机械功。2、机构：（1）都是人为的实物组合；（2）组成机器的各实物之间具有确定的相对运动；注意：机构与机器联系与区别机构具有机器的1、2特征。机器与机构的区别在于：机器能实现能量的转换（如内燃机、发电机、电动机），能代替人的劳动去作有用的机械功。3、机械：机器与机构的总称§0—3机械设计的概述一.机械设计的基本要求二、机械设计的一般程序●小结11、机构与机器区别2、构件与零件区别●作业思考：《机械设计基础》应该如何学习第1章平面机构运动简图及其自由度（学时：10）●教学目的和要求1、了解机构的组成2、掌握机构运动副及自由度的计算3、掌握机构运动简图的绘制●重点和难点重点：机构自由度的计算难点：机构具有确定运动的条件；自由度计算的向个特殊问题●教学进程机构组成及运动副（2学时）机构运动简图（2学时）机构自由度计算（6学时）●小结●作业课后习题1－8图1.27，图1.28，1－921.1－1.2机构组成及运动副（学时：2）●教学目的和要求1、掌握机构的组成2、掌握运动副的分类及特点3、掌握运动副的表示方法●重点和难点重点：运动副的分类及特点难点：高副、低副及约束的关系●教学进程（复习导入新课教学内容教学方式辅助手段师生互动时间分配板书设计）一、机构的组成与分类（动画演示）二、自由度三、运动副及其分类（一）低副1.转动副2.移动副（二）.高副31－2常用构件的表示方法常用运动副的表示方法●小结1、机构组成2、运动副的表示方法●作业（无作业）课堂练习41.2平面机构运动简图（学时：2）●教学目的和要求1、掌握平面机构运动简图的表示●重点和难点重点：运动简图的表示方法难点：正确表示机构动动简图●教学进程复习动动副的表示方法导入新课模型演示，画出该模型的简图教学方式辅助手段（ppt）1、机构运动简图：简明表示机构各构件之间相对运动关系的图形（按比例，用特定的符号和线条）和运动有关的：运动副的类型、数目、相对位置、构件数目和运动无关的：构件外形、截面尺寸、组成构件的零件数目、运动副的具体构造2、机构示意图：只需表明机构运动传递情况和构造特征，不必按严格比例所画的图形3、绘机构运动简图的步骤1）分析机构，观察相对运动，数清所有构件的数目；2）确定所有运动副的类型和数目；3）选择合理的位置（即能充分反映机构的特性）；4）确定比例尺；5）用规定的符号和线条绘制成简图。（从原动件开始画)）●小结5●作业（课堂练习：看动画演示，画机构运动简图）61.3平面机构自由度的计算（学时：6）●教学目的和要求1、掌握机构自由度的计算2、掌握机构具有确定动动的条件●重点和难点重点：机构自由度的计算难点：虚约束●教学进程（复习机构动动简图表示导入新课模型演示机构自由度教学内容教学方式辅助手段（PPT，动画演示，模型操作）课时分配（自由度公式机构具有确定动动的条件1学时）（复合铰链，局部自由度2学时）（虚约束，练习，3学时）●小结●作业7第二章平面连杆机构（学时：8）●教学目的和要求1、了解四杆机构的基本形式及其演化；2、掌握四杆机构的工作特性；3、掌握四杆机构设计的常用方法；●重点和难点重点：1、四杆机构的特性2、四杆机构常用的设计方法难点：1、曲柄存在的条件；2、压力角3、死点●教学进程课时分配：四杆机构基本形式与演化（2课时）四杆机构工作特性（4学时）四杆机构设计（2学时）教学内容：1.熟练掌握并能应用四杆机构曲柄存在条件判断是否存在曲柄及机构类型；2.理解四杆机构的行程速比系数K、急回特性、极位夹角、传动角、压力角、死点位置等概念，并能熟练通过作图确定...
