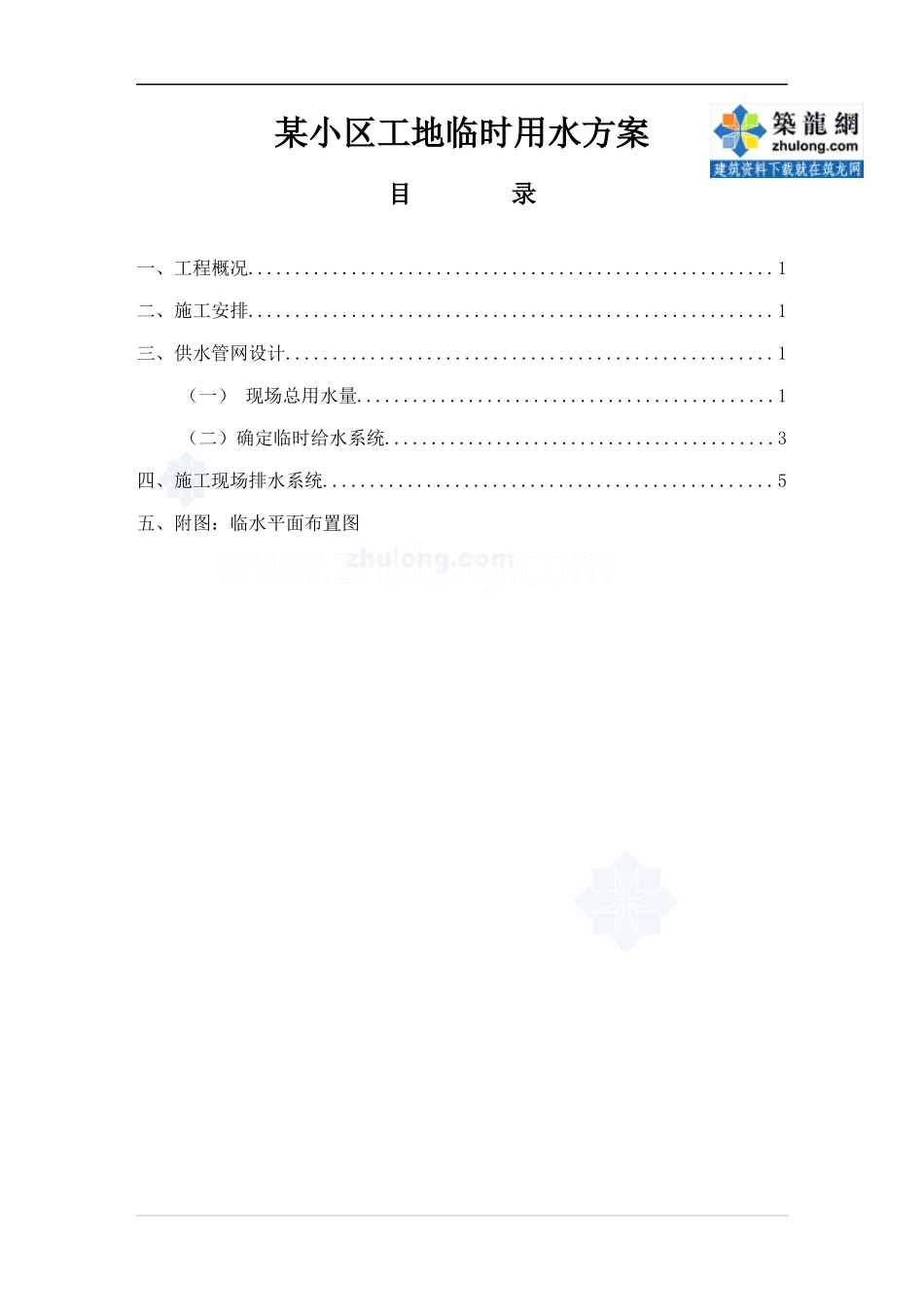

某小区工地临时用水方案目录一、工程概况........................................................1二、施工安排........................................................1三、供水管网设计....................................................1（一）现场总用水量.............................................1（二）确定临时给水系统..........................................3四、施工现场排水系统................................................5五、附图：临水平面布置图一、工程概况民安小区301#,302#,303#工程为群体住宅楼，301#,303#为六层，市政自来水基本能满足生产需要,但302#高41.5米须设泵以满足生产和消防需要。混凝土采用商品混凝土。业主提供φ100的水源。二、施工安排现场用水主要由三部分组成：生活用水、混凝土养护用水、消防用水。办公区生活用水和搅拌站用水由给水干管直接引出，混凝土养护、施工作业面用水和消防用水，经消防水池并分别设泵加压后送到各层。主体施工阶段，在基槽内用砖砌筑一个V=3×3×3=27m3的消防池。用DN100水管沿建筑物周边布置环线消防管线，布设消防栓。详见施工现场临水布置图。建筑物内由三根DN100立管，隔层设置DN100单口消防栓，每层三个，由该管道提供楼内消防用水。作业面施工用水设四根DN80立管上楼，位置同消防立管。三、供水管网设计（一）现场总用水量1．施工现场用水一览表（详见《建筑工程施工组织实用手册》）表1—1序号项目名称用水量备注1混凝土自然养护300L/m3混凝土季度工程量按5000m3计算2冲洗模板5L/m2模板用量按每季度50000m2计算3施工机械用水5L/台.班按每班6台计算4抹灰工程用水30L/m2抹灰季度工程量按9000m2计算5上水管道工程98L/m上水管道季度工程量按6000m计算6消防用水量10L/s火灾同时发生次数按一次计算2．施工用水不均匀系数一览表表1—2编号用水名称系数1K1现场施工用水1.50K2施工机械、运输机械2.00K3施工现场生活用水1.30—1.503．生产用水q1=K1×（K2/8×3600）Σ(Q1×N1/T1×b)K1——未预见施工用水系数（1.05～1.15）本式取1.10q1——年（季）度工程量，本式按季度计算N1——施工用水定额，见表1—1T1——年（季）度有效工作日b——每天工作班数，本工程若无特殊注明，均按16小时施工考虑K2——用水不均衡系数，见表1—2（1）对混凝土搅拌及自然养护，有效工作日考虑为95%，则T1=90×95%=85.5天（2）对冲洗模板，有效工作日考虑为95%，则T1=90×95%=85.5天（3）对搅拌砂浆，有效工作日考虑为90%，则T1=90×90%=81天（4）对上水管道安装，每日工作班数按两班计算，有效工作日考虑为90%，则T1=90×90%=81天将数据代入计算式，得到q1=6.09L/s4．施工机械用水q2=K1×N2×（K3/8×3600）×ΣQ2N2——施工机械台班用水定额，见表1—1K3——施工机械用水不均衡系数，见表1—2Q2——同一种机械台数，见表1—1将数据代入计算式，得到q2=1.1×5×6×2.0/8×3600=0.002L/s5．施工现场生活用水q3=P1×K4×N3/8×3600×bP1——施工现场高峰人数，见表1—1N3——施工现场生活用水定额，见表1-1K4——用水不均衡系数，见表1—22b——每日工作班数，本工程按每日三班计算将数据代入计算式，得到q3=1200×1.4×25/8×3600×3=1.46L/s6．消防用水量查表1—1可知，q5=10L/s7．总用水量Q的计算q1+q2+q3+=6.09+0.002+1.46=7.552L/s<10L/s因此，Q=q5+0.5（q1+q2+q3）=10+0.5×7.6=13.8L/s（二）确定临时给水系统1．本工程生产与消防合用一个消防水池，利用基坑肥槽砌筑水池，消防水池容积为V=3×3×3=27m3,能满足《高层民用建筑设计防火规范》“一类建筑消防水箱不小于18m3”的要求。两个水箱，水池进水管管径为DN100，从外线管网接入,出入管均按正式管道安装，补水采用浮球控制实行自动补水。消防水泵和临时水泵设在水池盖板上，水泵吸水管上加止回底阀，消防立管最高位置标高为40m，按《建筑防火设计规范》“消火栓出口充实水柱应不小于10m”的要求，本工程取为10m。水泵从消防水池引出的吸水管末端标高为-3.00m。2．临时消防水泵的选取（1）水泵的扬程Hp=(Zm-Zp)+Hm+Σh´+hsZm——最不利管路标高（m）Zp...
