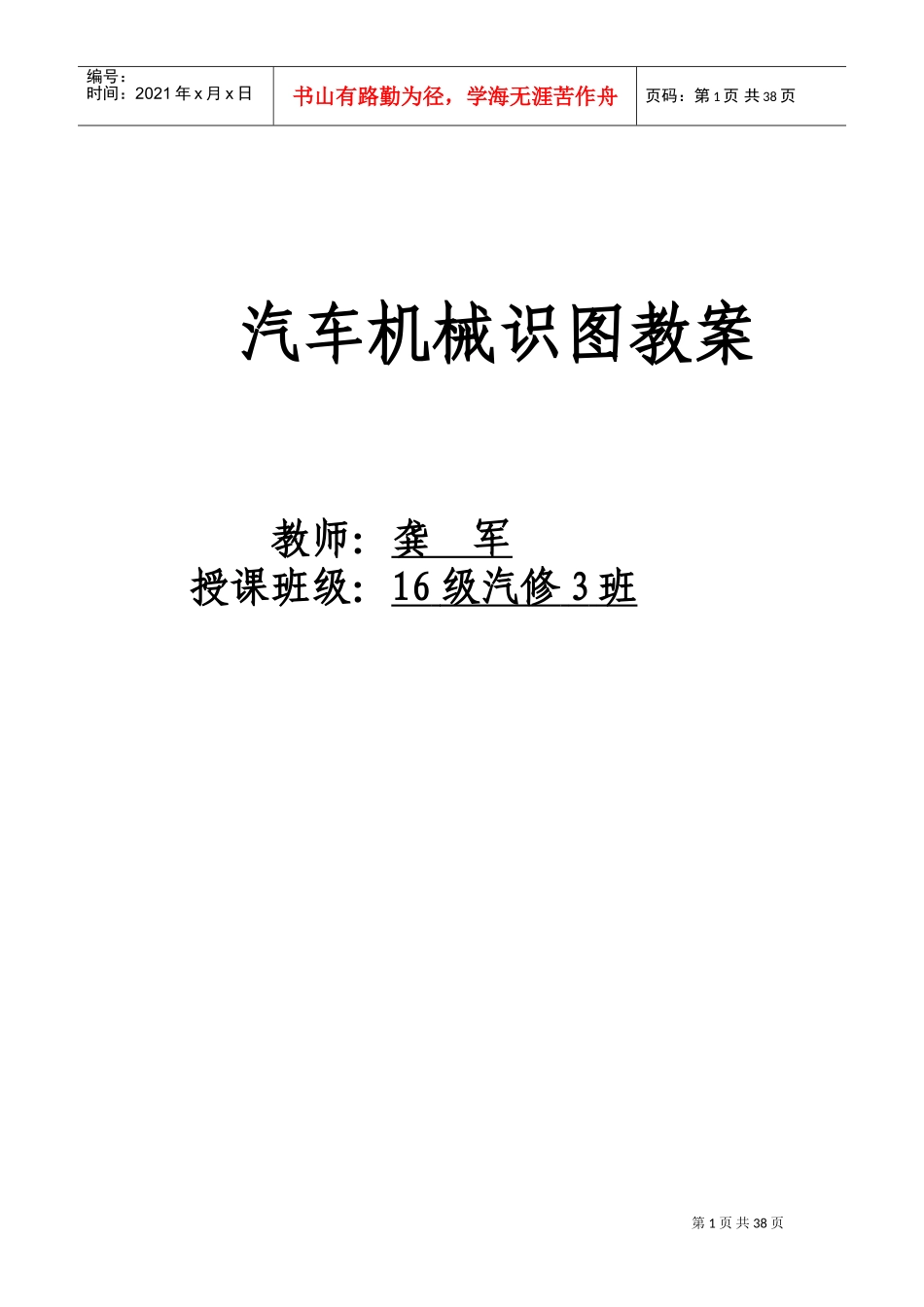

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页汽车机械识图教案教师：龚军授课班级：16级汽修3班第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页项目一掌握“工程语言”的基础知识教学目标1、了解国家标准有关制图的基本规定2、掌握绘图工具及其用法重点、难点：第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页1、掌握机械制图国家标准的基本规定2、掌握常用的几何作图方法教学用具：多媒体、作图工具课题一、绘图工具的使用1.图板2.丁字尺3.三角板4.铅笔5.分规、圆规课题二《机械制图》国家标准中的一些规定一、图纸幅面和图框格式（GB/T14689—93）1.基本幅面及图框尺寸幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297a25c105e20102.图框格式1）留有装订边的图框格式二、标题栏标题栏位于图纸右下方，看图的方向应与标题栏方向一致。第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页三、比例比例是指图中图形与其实物相应要素线性尺寸之比。原值比例1:1缩小比例(1:1.5)1:2(1:2.5)(1:3)(1:4)1:5(1:6)1:1×10n(1:1.5×10n)1:2×10n(1:2.5×10n)(1:3×10n)(1:4×10n)1:5×10n(1:6×10n)放大比例2:1(2.5:1)(4:1)5:11×10n:12×10n:1(2.5×10n:1)(4×10n:1)5×10n:1四、字体字体应写成长仿宋体，并采用我国国务院正式公布的简化字。字体的高度称为号数，公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。如需更大的字，其字高应按√2的比率递增。汉字字高不应小于3.5。数字和字母分为A型和B型，A型字体的笔画宽度为字高的1/14，B型字体的笔画宽度为字高的1/10。在同一张图上，只允许选用一种形式的字体。五、图线及其画法1.图线型式图线分为粗细两种，粗线的宽度推荐系列为：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。细实线的宽度为b/3。图线名称图线型式图线宽度主要用途粗实线细实线波浪线双折线41虚线153细点划线粗点划线双点划线515假想投影轮廓线，中断线。有特殊要求的表面的表示线。轴线，对称中心线。不可见轮廓线。断裂处的边界线。断裂处的边界线，视图和剖视的分界线。尺寸线，尺寸界线，剖面线，引出线。可见轮廓线。约b/3约b/3约b/3约b/3约b/3约b/3bb第5页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页2.图线的画法同一图样中同类图线的宽度应基本一致。虚线、点划线、双点划线的线段长度和间隙应大致相等。两条平行线之间的距离应不小于粗实线宽度的两倍，其最小距离不得小于0.7mm。绘制圆的对称中心线时，圆心应为线段的交点。点划线的首末两端应是长划，而不应是短划，且应超出圆外2~5mm。在较小的图形上绘制点划线有困难时，可用细实线代替。虚线与各图线相交时，应以线段相交；虚线作为粗实线的延长线时，实虚变换处要空开。六、尺寸标注1.基本规则机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。图样中的尺寸以mm为单位的不需标注计量单位的代号和名称，采用其它单位时则必须注明计量单位的代号和名称，如50cm、60ο等。图样中的尺寸为该图样所示机件最后完工的尺寸，否则应另加说明。机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。2.尺寸的组成尺寸线、尺寸数字、尺寸界限第6页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共38页课题三常用几何图形的画法二、几何作图1.等分已知线段例：三等分已知线段AB。过端点A作任一直线AC用分规以任意的长度在AC上截取三等分得1、2、3点连接3B过1、2点作3B的平行线交AB于1'、2'即得三等分点2.等分圆周作多边形1）三等分圆周和作正三角形2）六等分圆周和作正六边形3）五等分圆周和作正五边形平分半径OM得O1，以点O1为圆心，以O1A为半径画弧，交ON于点O2。以O2A为弦长，自A点起在圆周依次截取得各等分点。4）任意等分圆周和作正n边形（如正七边形）将已知直径AK七等分。以K点为圆心，AK为半径画...
