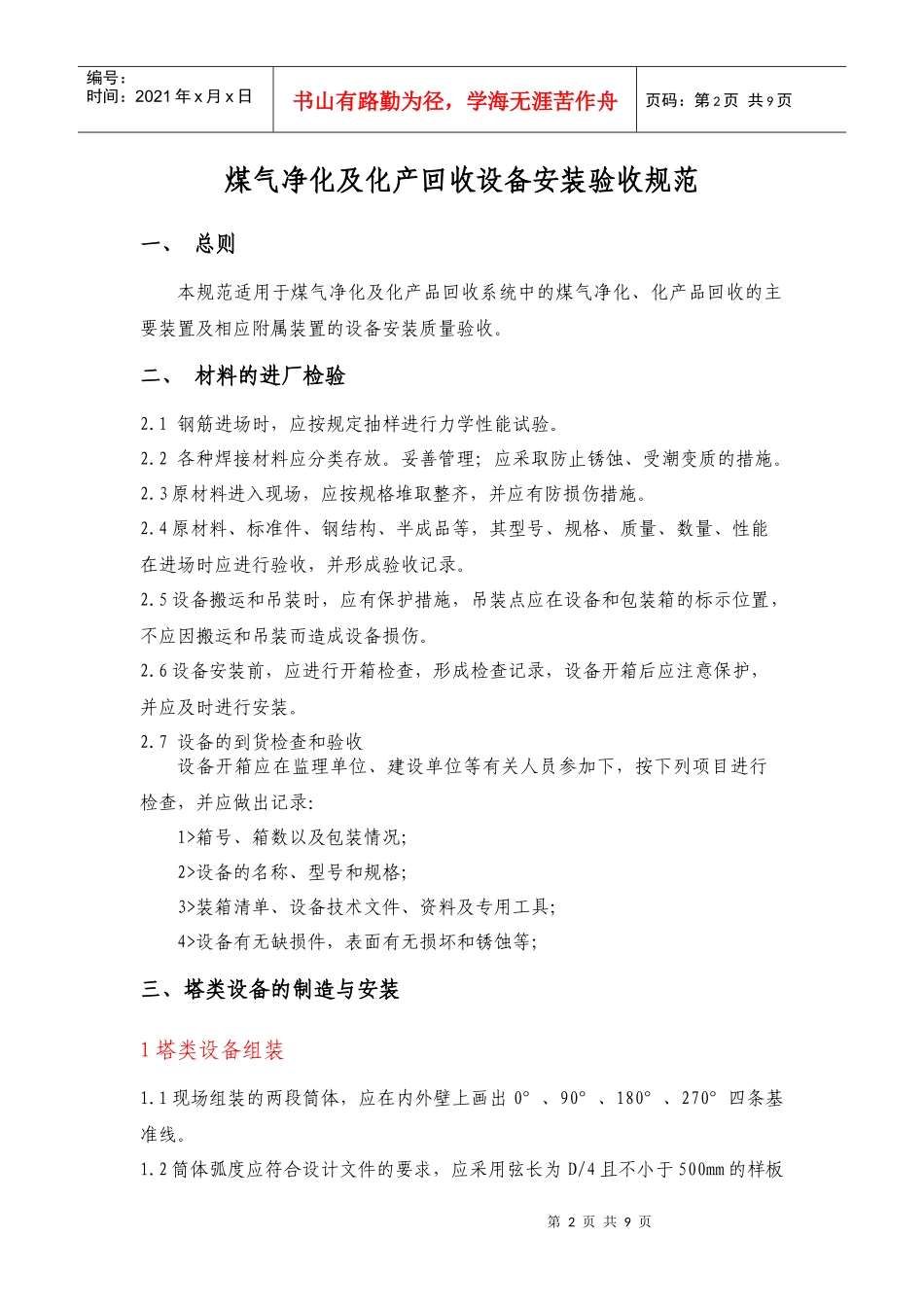

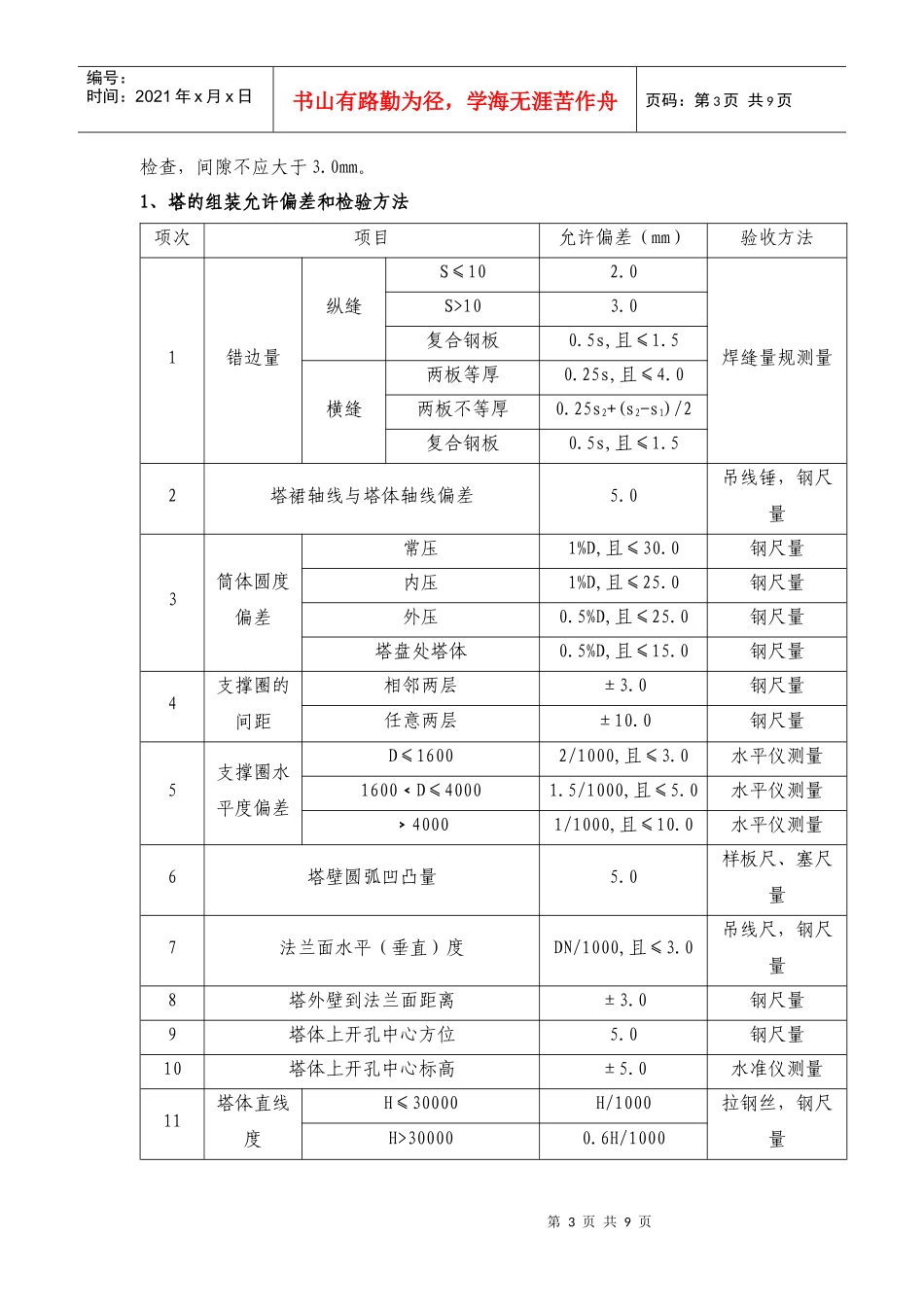

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页煤气净化及化产回收设备安装验收规范一、总则本规范适用于煤气净化及化产品回收系统中的煤气净化、化产品回收的主要装置及相应附属装置的设备安装质量验收。二、材料的进厂检验2.1钢筋进场时，应按规定抽样进行力学性能试验。2.2各种焊接材料应分类存放。妥善管理；应采取防止锈蚀、受潮变质的措施。2.3原材料进入现场，应按规格堆取整齐，并应有防损伤措施。2.4原材料、标准件、钢结构、半成品等，其型号、规格、质量、数量、性能在进场时应进行验收，并形成验收记录。2.5设备搬运和吊装时，应有保护措施，吊装点应在设备和包装箱的标示位置，不应因搬运和吊装而造成设备损伤。2.6设备安装前，应进行开箱检查，形成检查记录，设备开箱后应注意保护，并应及时进行安装。2.7设备的到货检查和验收设备开箱应在监理单位、建设单位等有关人员参加下，按下列项目进行检查，并应做出记录：1>箱号、箱数以及包装情况；2>设备的名称、型号和规格；3>装箱清单、设备技术文件、资料及专用工具；4>设备有无缺损件，表面有无损坏和锈蚀等；三、塔类设备的制造与安装1塔类设备组装1.1现场组装的两段筒体，应在内外壁上画出0°、90°、180°、270°四条基准线。1.2筒体弧度应符合设计文件的要求，应采用弦长为D/4且不小于500mm的样板第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页检查，间隙不应大于3.0mm。1、塔的组装允许偏差和检验方法项次项目允许偏差（mm）验收方法1错边量纵缝S≤102.0焊缝量规测量S>103.0复合钢板0.5s,且≤1.5横缝两板等厚0.25s,且≤4.0两板不等厚0.25s2+(s2-s1)/2复合钢板0.5s,且≤1.52塔裙轴线与塔体轴线偏差5.0吊线锤，钢尺量3筒体圆度偏差常压1%D,且≤30.0钢尺量内压1%D,且≤25.0钢尺量外压0.5%D,且≤25.0钢尺量塔盘处塔体0.5%D,且≤15.0钢尺量4支撑圈的间距相邻两层±3.0钢尺量任意两层±10.0钢尺量5支撑圈水平度偏差D≤16002/1000,且≤3.0水平仪测量1600﹤D≤40001.5/1000,且≤5.0水平仪测量﹥40001/1000,且≤10.0水平仪测量6塔壁圆弧凹凸量5.0样板尺、塞尺量7法兰面水平（垂直）度DN/1000,且≤3.0吊线尺，钢尺量8塔外壁到法兰面距离±3.0钢尺量9塔体上开孔中心方位5.0钢尺量10塔体上开孔中心标高±5.0水准仪测量11塔体直线度H≤30000H/1000拉钢丝，钢尺量H>300000.6H/1000第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页12塔体高度3H/1000,且≤40.0钢尺量2塔类设备安装塔安装允许偏差和检验方法注：H为塔高；D为塔的直径（mm）项次项目允许偏差（mm）验收方法1底座标高±10.0水准仪测量2底座纵、横中心线10.0经纬仪、钢尺量3垂直度H/1000,且≤30.0经纬仪检测4泡罩塔塔圈法兰面的水平度D/1000，且≤5.0水准仪测量2、塔类设备部件安装1>塔盘气液分布元件安装质量应符合以下规定：1)浮阀、浮舌齐全、无脱落，上下活动灵活，开度一致。2)筛板表面平整，无明显凹凸变形。3)浮动喷射塔板的浮动板齐全，无脱落，转动灵活、开度一致、闭合严密。2>容器类设备本体组装允许偏差和检验方法项次项目允许偏差（mm）验收方法1错边量纵缝单层钢板0.1s，且≤3.0焊缝量规量复合钢板0.5s，且≤1.5横缝单层钢板s≤100.2s单层钢板s﹥10碳素钢、奥氏体不锈钢0.1s+1，且≤6.0σs≥400MPa钢材、铬钼钢0.1s，且≤3.0复合钢板0.5s，且≤1.52支座、裙座的...
