浅析发电厂变电所电气设备VIP免费

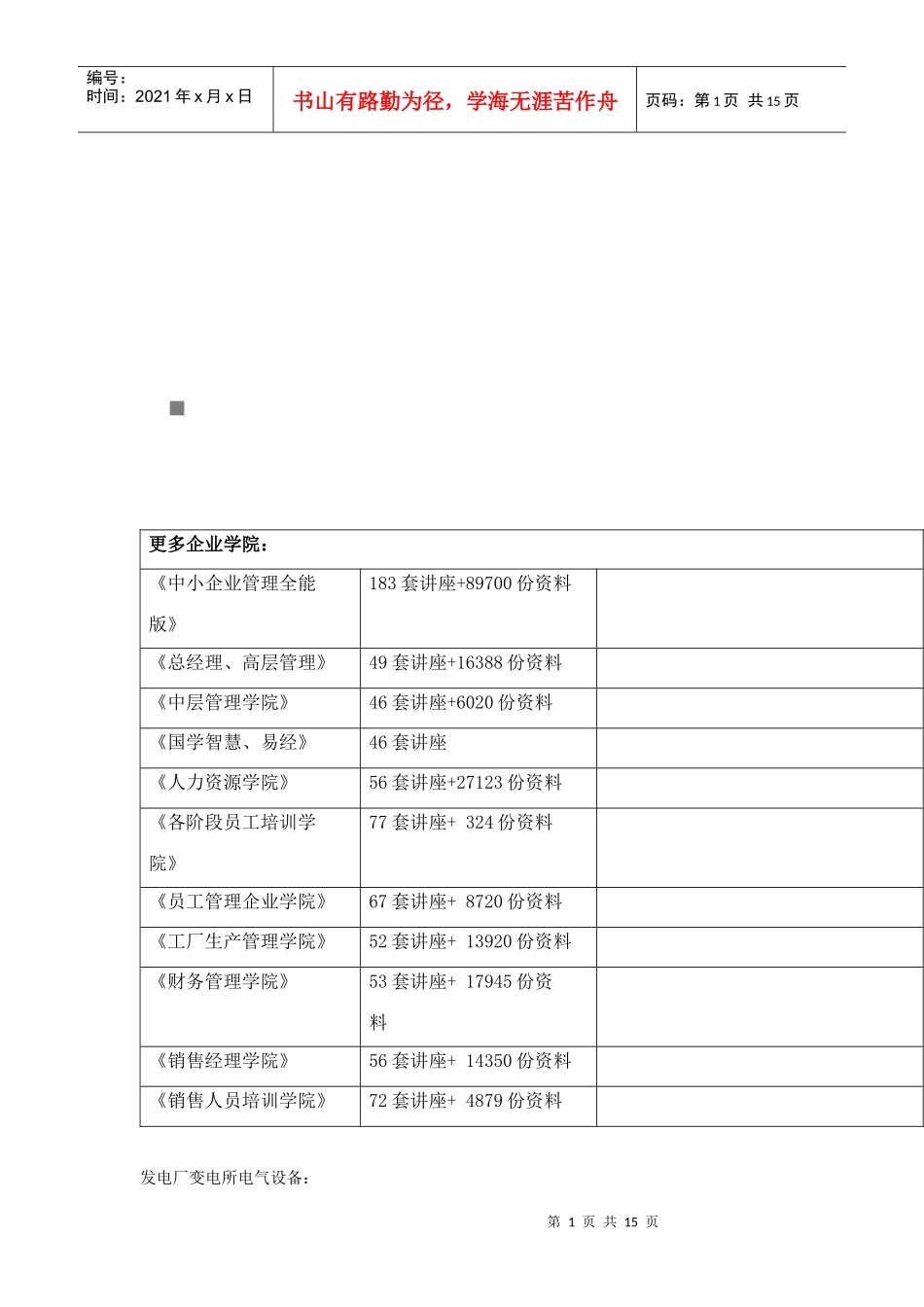

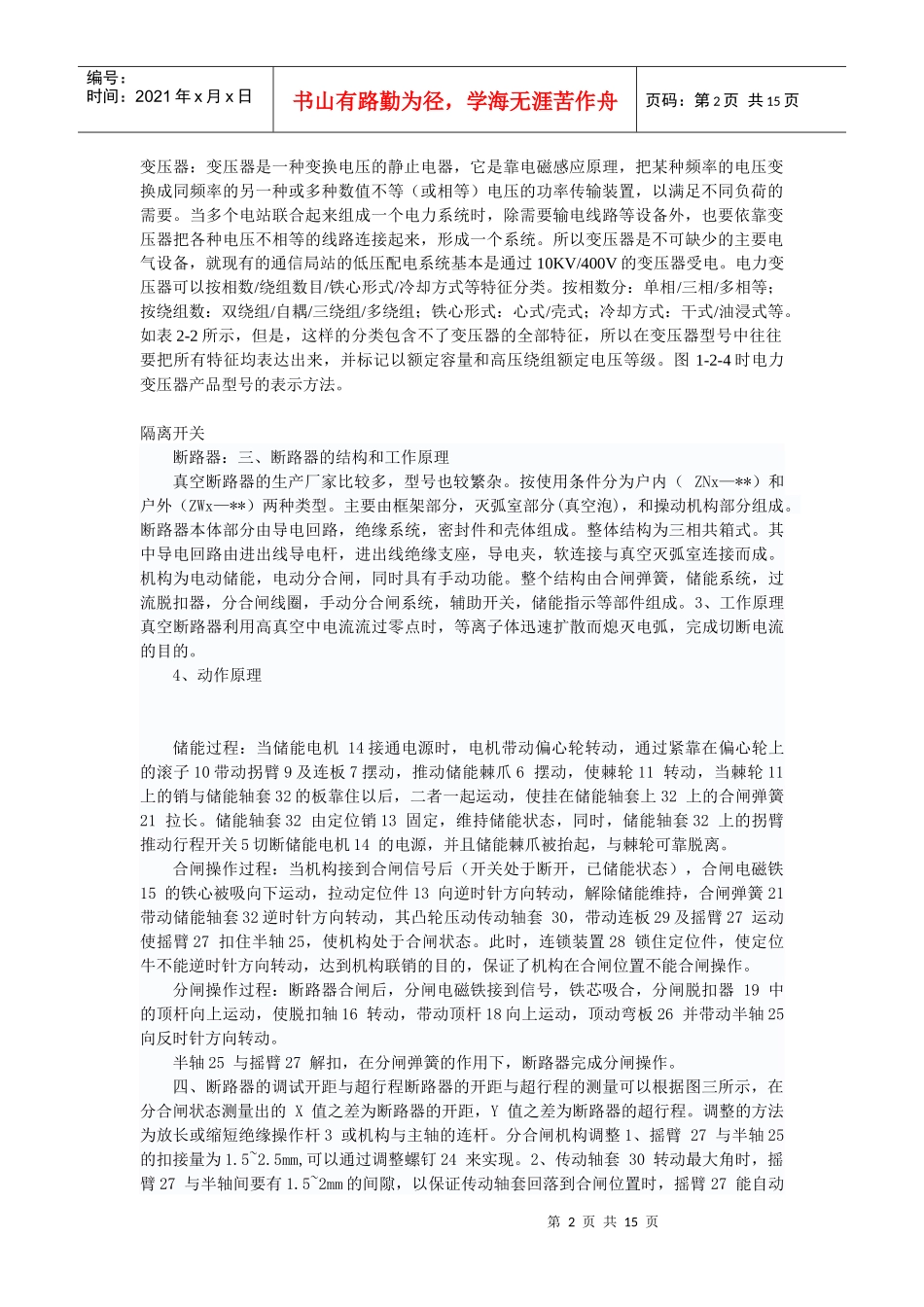

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料发电厂变电所电气设备：第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页变压器：变压器是一种变换电压的静止电器，它是靠电磁感应原理，把某种频率的电压变换成同频率的另一种或多种数值不等（或相等）电压的功率传输装置，以满足不同负荷的需要。当多个电站联合起来组成一个电力系统时，除需要输电线路等设备外，也要依靠变压器把各种电压不相等的线路连接起来，形成一个系统。所以变压器是不可缺少的主要电气设备，就现有的通信局站的低压配电系统基本是通过10KV/400V的变压器受电。电力变压器可以按相数/绕组数目/铁心形式/冷却方式等特征分类。按相数分：单相/三相/多相等；按绕组数：双绕组/自耦/三绕组/多绕组；铁心形式：心式/壳式；冷却方式：干式/油浸式等。如表2-2所示，但是，这样的分类包含不了变压器的全部特征，所以在变压器型号中往往要把所有特征均表达出来，并标记以额定容量和高压绕组额定电压等级。图1-2-4时电力变压器产品型号的表示方法。隔离开关断路器：三、断路器的结构和工作原理真空断路器的生产厂家比较多，型号也较繁杂。按使用条件分为户内（ZNx—**）和户外（ZWx—**）两种类型。主要由框架部分，灭弧室部分(真空泡)，和操动机构部分组成。断路器本体部分由导电回路，绝缘系统，密封件和壳体组成。整体结构为三相共箱式。其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软连接与真空灭弧室连接而成。机构为电动储能，电动分合闸，同时具有手动功能。整个结构由合闸弹簧，储能系统，过流脱扣器，分合闸线圈，手动分合闸系统，辅助开关，储能指示等部件组成。3、工作原理真空断路器利用高真空中电流流过零点时，等离子体迅速扩散而熄灭电弧，完成切断电流的目的。4、动作原理储能过程：当储能电机14接通电源时，电机带动偏心轮转动，通过紧靠在偏心轮上的滚子10带动拐臂9及连板7摆动，推动储能棘爪6摆动，使棘轮11转动，当棘轮11上的销与储能轴套32的板靠住以后，二者一起运动，使挂在储能轴套上32上的合闸弹簧21拉长。储能轴套32由定位销13固定，维持储能状态，同时，储能轴套32上的拐臂推动行程开关5切断储能电机14的电源，并且储能棘爪被抬起，与棘轮可靠脱离。合闸操作过程：当机构接到合闸信号后（开关处于断开，已储能状态），合闸电磁铁15的铁心被吸向下运动，拉动定位件13向逆时针方向转动，解除储能维持，合闸弹簧21带动储能轴套32逆时针方向转动，其凸轮压动传动轴套30，带动连板29及摇臂27运动使摇臂27扣住半轴25，使机构处于合闸状态。此时，连锁装置28锁住定位件，使定位牛不能逆时针方向转动，达到机构联销的目的，保证了机构在合闸位置不能合闸操作。分闸操作过程：断路器合闸后，分闸电磁铁接到信号，铁芯吸合，分闸脱扣器19中的顶杆向上运动，使脱扣轴16转动，带动顶杆18向上运动，顶动弯板26并带动半轴25向反时针方向转动。半轴25与摇臂27解扣，在分闸弹簧的作用下，断路器完成分闸操作。四、断路器的调试开距与超行程断路器的开距与超行程的测量可以根据图三所示，在分合闸状态测量出的X值之差为断路器的开距，Y值之差为断路器的超行程。调整的方法为放长或缩短绝缘操作杆3或机构与主轴的连杆。分合闸机构调整1、摇臂27与半轴25的扣接量为1.5~2.5mm,可以通过调整螺钉24来实现。2、传动轴套30转动最大角时，摇臂27与半轴间要有1.5~2mm的间隙，以保证传动轴套回落到合闸位置时，摇臂27能自动第3页共15页第2页共15页编号：时间：...
