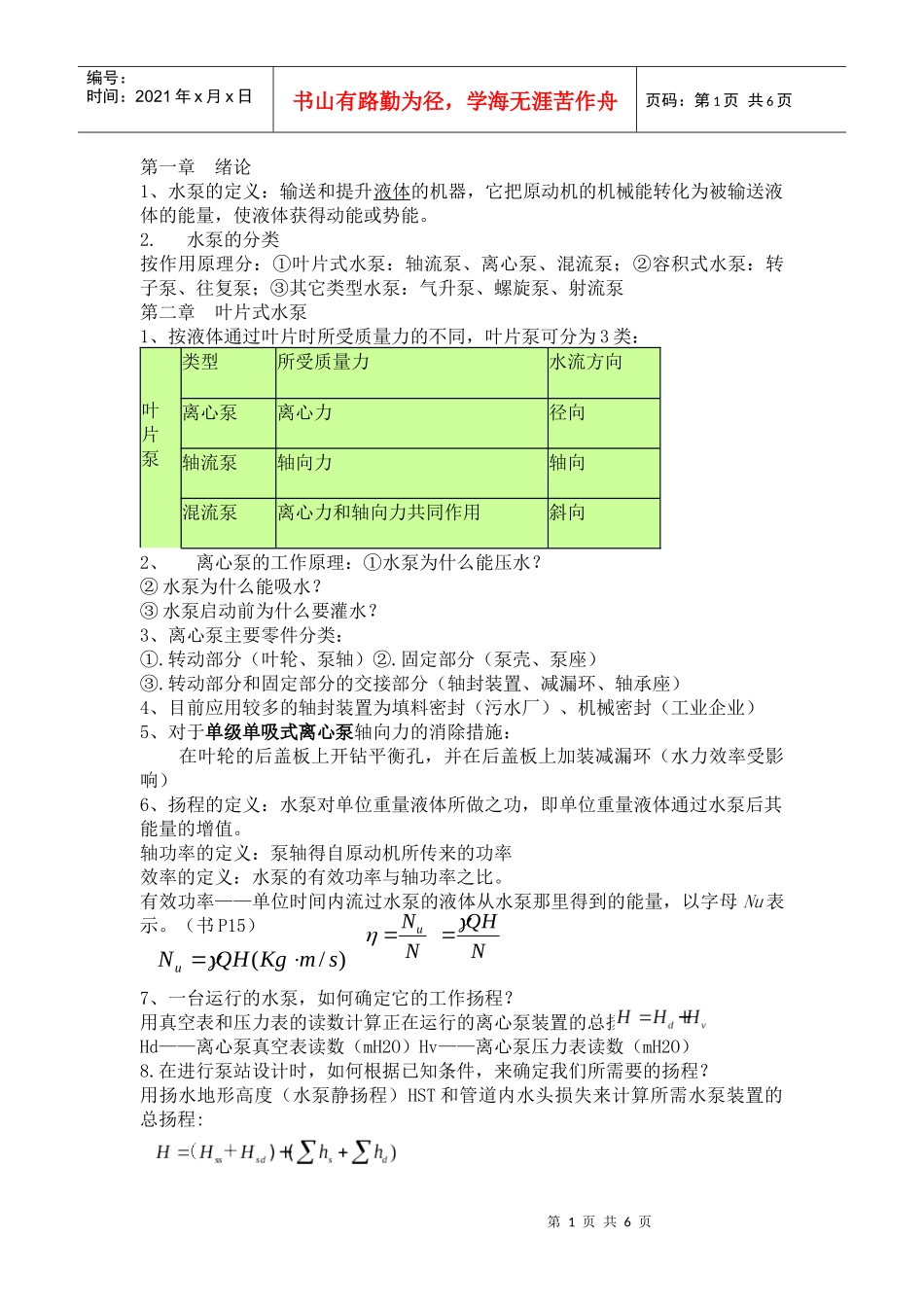

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页第一章绪论1、水泵的定义：输送和提升液体的机器，它把原动机的机械能转化为被输送液体的能量，使液体获得动能或势能。2.水泵的分类按作用原理分：①叶片式水泵：轴流泵、离心泵、混流泵；②容积式水泵：转子泵、往复泵；③其它类型水泵：气升泵、螺旋泵、射流泵第二章叶片式水泵1、按液体通过叶片时所受质量力的不同，叶片泵可分为3类：叶片泵类型所受质量力水流方向离心泵离心力径向轴流泵轴向力轴向混流泵离心力和轴向力共同作用斜向2、离心泵的工作原理：①水泵为什么能压水？②水泵为什么能吸水？③水泵启动前为什么要灌水？3、离心泵主要零件分类：①.转动部分（叶轮、泵轴）②.固定部分（泵壳、泵座）③.转动部分和固定部分的交接部分（轴封装置、减漏环、轴承座）4、目前应用较多的轴封装置为填料密封（污水厂）、机械密封（工业企业）5、对于单级单吸式离心泵轴向力的消除措施：在叶轮的后盖板上开钻平衡孔，并在后盖板上加装减漏环（水力效率受影响）6、扬程的定义：水泵对单位重量液体所做之功，即单位重量液体通过水泵后其能量的增值。轴功率的定义：泵轴得自原动机所传来的功率效率的定义：水泵的有效功率与轴功率之比。有效功率——单位时间内流过水泵的液体从水泵那里得到的能量，以字母Nu表示。（书P15）7、一台运行的水泵，如何确定它的工作扬程？用真空表和压力表的读数计算正在运行的离心泵装置的总扬程Hd——离心泵真空表读数（mH2O）Hv——离心泵压力表读数（mH2O）8.在进行泵站设计时，如何根据已知条件，来确定我们所需要的扬程？用扬水地形高度（水泵静扬程）HST和管道内水头损失来计算所需水泵装置的总扬程:)/(smKgQHNuNQHNNu第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页——分别为吸水地形高度和压水地形高度（mH2O）。——分别为吸水管路水头损失、压水管路水头损失，以及吸压水管路总水头损失（mH2O）。——水泵静扬程（mH2O），即水泵吸水池和出水池之间的测压管水面高差。①注意：的定义和求法。②注意：的含义和组成。H-----水泵为单位重量液体提供的能量-----水被升高的扬水地形高度，即水获得的势能----------水被提升过程中所损失的能量9、离心泵特性曲线的含义:用以表达离心泵工作时，各基本参数之间关系的曲线，称为离心泵的特性曲线，一般包括在转速n值一定时的Q－H，Q－N，Q－η、Q－Hs四条关系曲线10、泵的高效段：效率最高值点将是该泵最经济工作的一个点。在该点左右的一定范围内（一般不低于最高效率点的10%左右）都是属于效率较高的区段，在泵样本中，用两条波形线“︴”标出，称为泵的高效段。（P31）11、闭闸启动：泵启动前，压水管上闸阀是全闭的，待电动机运转正常后，压力表读数达到预定数值时，再逐步打开闸阀，使泵正常运行。（符合电动机轻载启动的要求）（P32）10.在给排水泵站中，凡是使用离心泵的，通常采用“闭闸启动”的方式。所谓“闭闸启动”就是：泵启动前，压水管上闸阀是全闭的，因为此时泵的轴功率最小，满足电动机轻载启动的要求（P32）11.工况点的概念：指水泵装置在工作时，其瞬时的实际性能参数（Q、H、N、η）在水泵特性曲线上的位置点，称为水泵装置在该时刻的瞬时工况点，简称工况点。12.极限工况点的定义：水泵装置中，当闸阀全部打开时的工况点称为水泵装置的极限工况点，极限工况点中管道特性曲线的曲率最小（S最小），因此极限工况点的流量是管道系统中通过的最大流量。13.工况点调节方式：（1）HST的改变对离心泵工况的影响当HST增大，出水流量Q减小；当HST减小，出水流量Q增加；（2）改变管道系统阻力系数S对离心泵工况的影响可用调节闸阀的开启度来改变S，从而改变水泵装置的工况点。“闸阀调第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页节”由于使流量减小，故又称为节流调节。14.工况点的求法（图解法）①直接法求解；②折引法求解（P36-38自己看）15.闸阀节流的定义：可用调节闸阀的开启度来...
