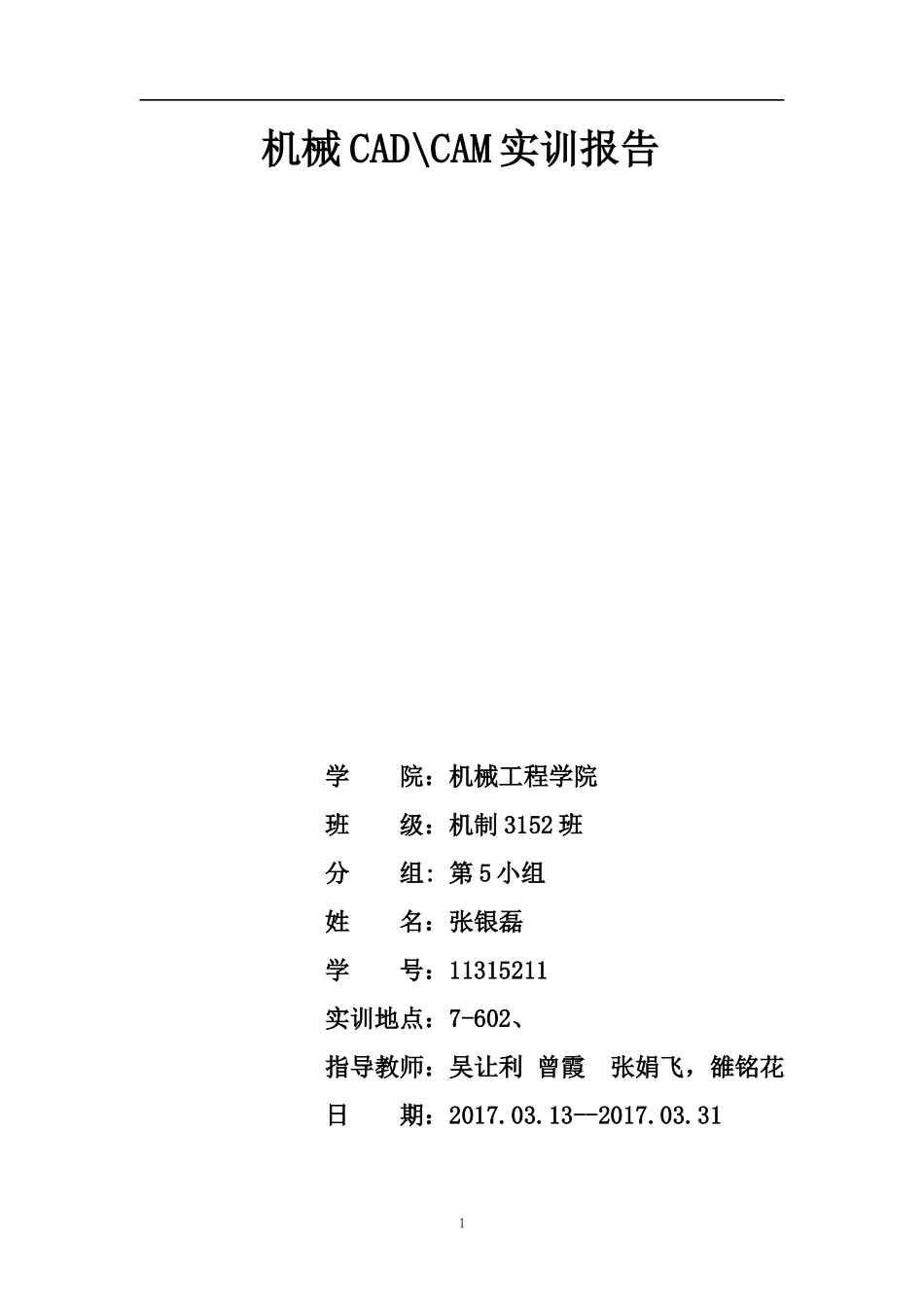

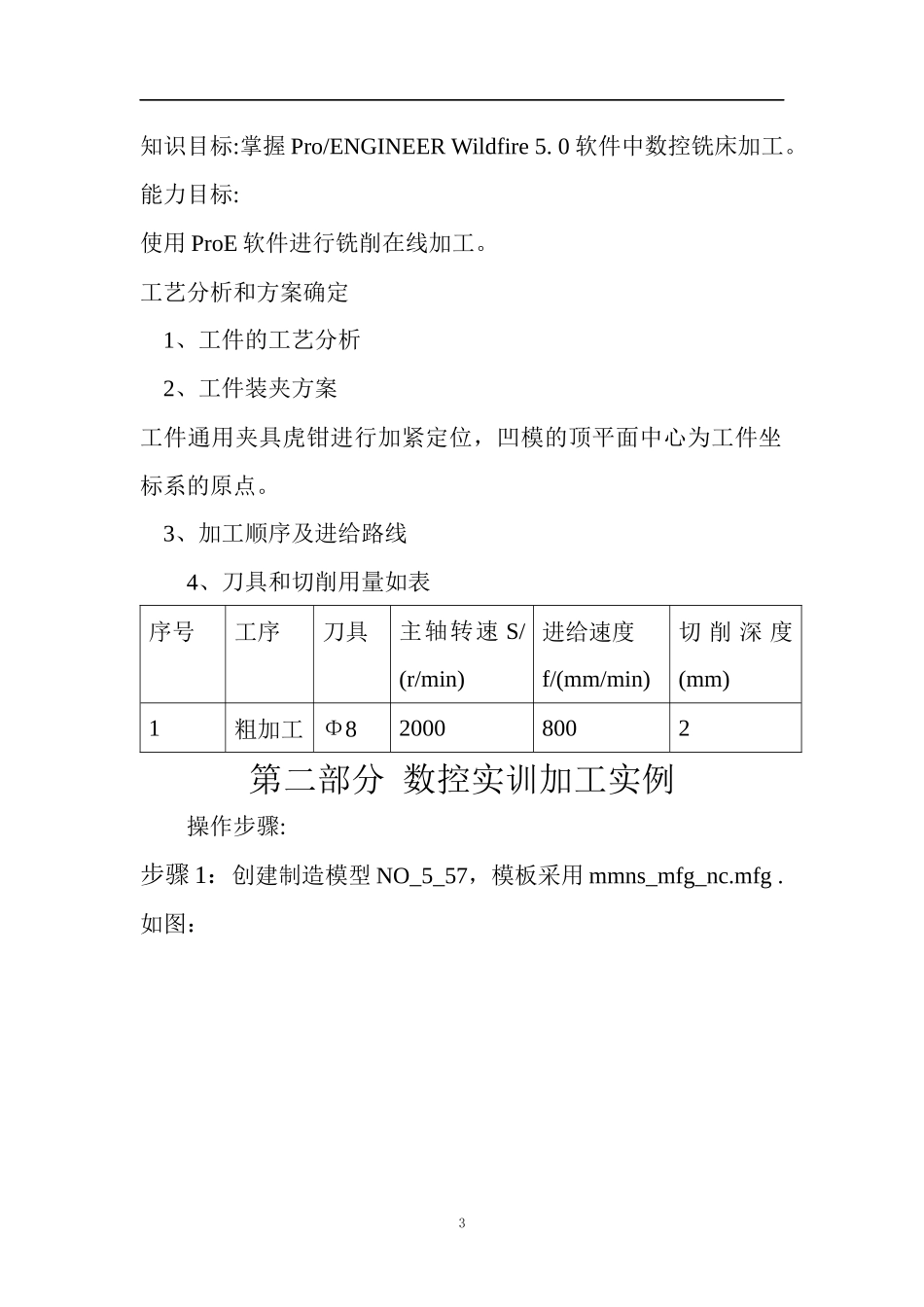

机械CAD\CAM实训报告学院：机械工程学院班级：机制3152班分组:第5小组姓名：张银磊学号：11315211实训地点：7-602、指导教师：吴让利曾霞张娟飞，雒铭花日期：2017.03.13--2017.03.311实训报告第一部分proe数控加工实例任务简介:Pro/E中铣削加工方法较多，在工作实践中用的也较为普遍。该情景主要目的在于掌握数控铣削加工在pro/E中的实现方法步骤，常用参数的选择与设置，常用加工方法的使用。任务主要训练内容:1、铣削加工的常用步骤。2、铣削参数的选择与设置。3、常用加工方法的使用。4、加工仿真。5、后置处理。加工如图所示的模型的。2知识目标:掌握Pro/ENGINEERWildfire5.0软件中数控铣床加工。能力目标:使用ProE软件进行铣削在线加工。工艺分析和方案确定1、工件的工艺分析2、工件装夹方案工件通用夹具虎钳进行加紧定位，凹模的顶平面中心为工件坐标系的原点。3、加工顺序及进给路线4、刀具和切削用量如表序号工序刀具主轴转速S/(r/min)进给速度f/(mm/min)切削深度(mm)1粗加工Φ820008002第二部分数控实训加工实例操作步骤:步骤1：创建制造模型NO_5_57，模板采用mmns_mfg_nc.mfg.如图：3步骤2装配工件装配参考零件5.prt1)装配参考零件。选择工具选择5.prt，然后按“打开”按钮选择右键菜单“缺省约束”选择按钮，完成参考零件装配。2)创建毛坯选择工具再点击完成；结果如图所示：4步骤3创建铣削窗口1）点击选择加工端面选项统一偏移窗口输入3.如图：5步骤4坐标系的建立1）点击然后按住ctrl键不松点击加工面和两个定位中心的参考平面具体步骤如图：6调整使其满足笛卡尔坐标系的形式7步骤5进行加工环境设置1）点击步骤操作NC机床选择3轴铣削机床切削刀具选自直径为8的端铣刀应用确定，具体如图：82）机床零点的选择点击选择步骤4建立的坐标系3）退刀曲面的选择点击选择铣削窗口选择的面在弹出的退刀设置窗口的值填10确定。9步骤6体积块粗加工1）选择第二项在弹出的对话框中点击完成，结果如图所示：接着再弹出的编辑序列参数对话框填写工艺参数10然后选择铣削窗口步骤7NC参数修改点击工具选项搜索框输入nccheck_type点击查找点击搜出来的结果将vericut*改为nccheck添加更改确定11步骤8检验点击播放路径NC检查运行12完成序列步骤9程序导出点击编辑CL数据输出（准备工作：打开proe5.0安装目录下的bin，将里面的复制到你proe的工作目录下）NC序列NC序列列表里的1文件勾选mcd点击完成选择你程序要保存的位置确定完成再在弹出的菜单选择P12关闭。13导出的位置文件名为CX.tap用记事本打开即可看到程序根据机床修改部分程序（删除G43H01T01等）后进行步骤10步骤10检验加工时间，点击打开选择导出的程序打开如图：14检查，合格后加工第三部分CAD实训成果总结15第16页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共36页拉伸绘图-拉伸第17页共36页第16页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共36页、拉伸-钻孔第18页共36页第17页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共36页旋转——拉伸——倒角，拉伸-螺旋扫第19页共36页第18页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共36页旋转-拉伸-完成拉伸-拉伸-孔拉伸-螺纹-倒角-完成表2.10第20页共36页第19页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第20页共36页拉伸-拉伸-倒角-螺纹-完成第21页共36页第20页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第21页共36页拉伸-拉伸-孔拉伸-螺纹-倒圆角-完成拉伸-完成第22页共36页第21页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第22页共36页拉伸-拉伸-拉伸-孔拉伸-修饰螺纹-镜像-倒圆角-完成第23页共36页第22页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第23页共36页拉伸—旋转—插入—螺旋扫描—切口—完成第24页共36页第23页共36页编号：时间：2021...
