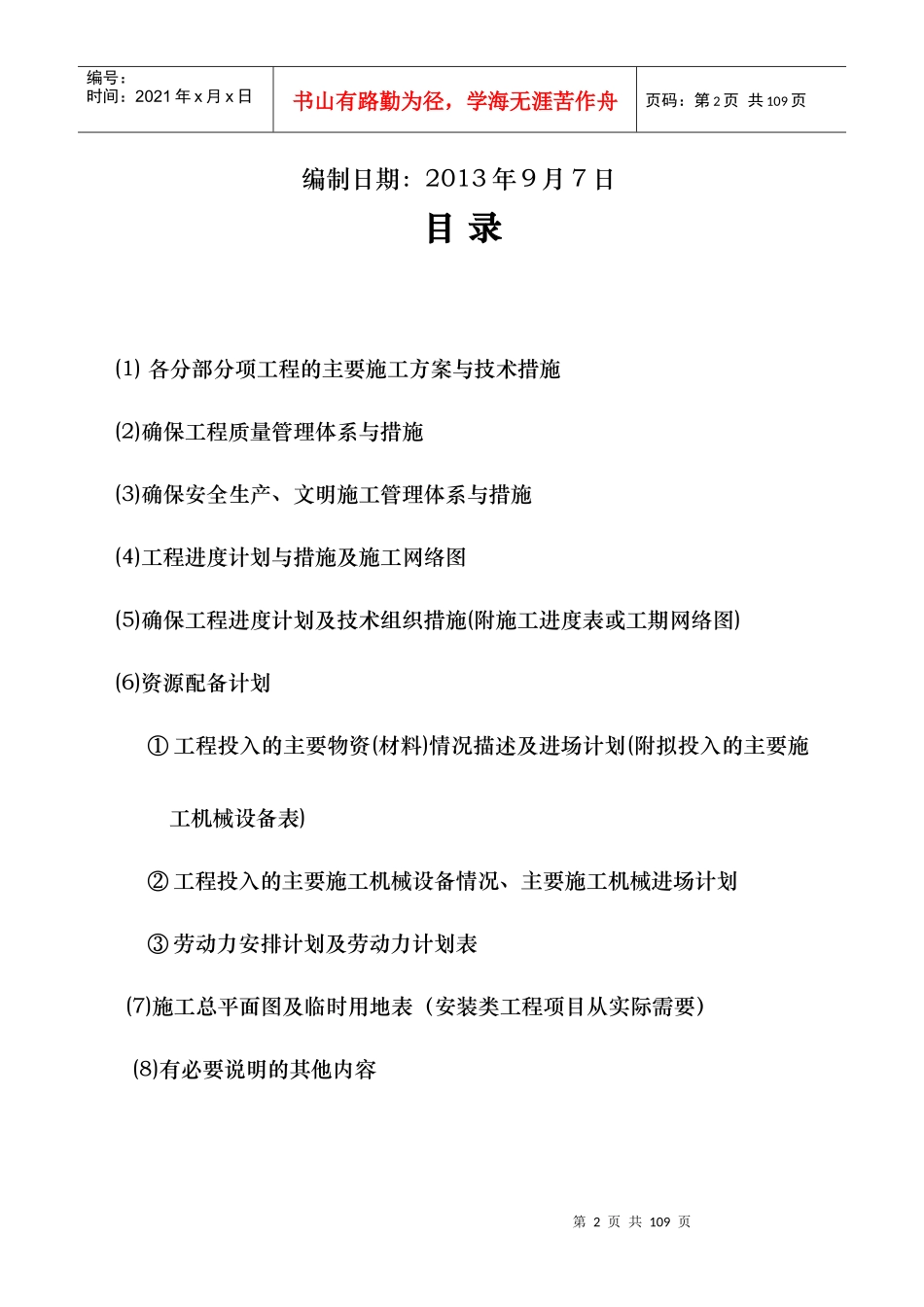

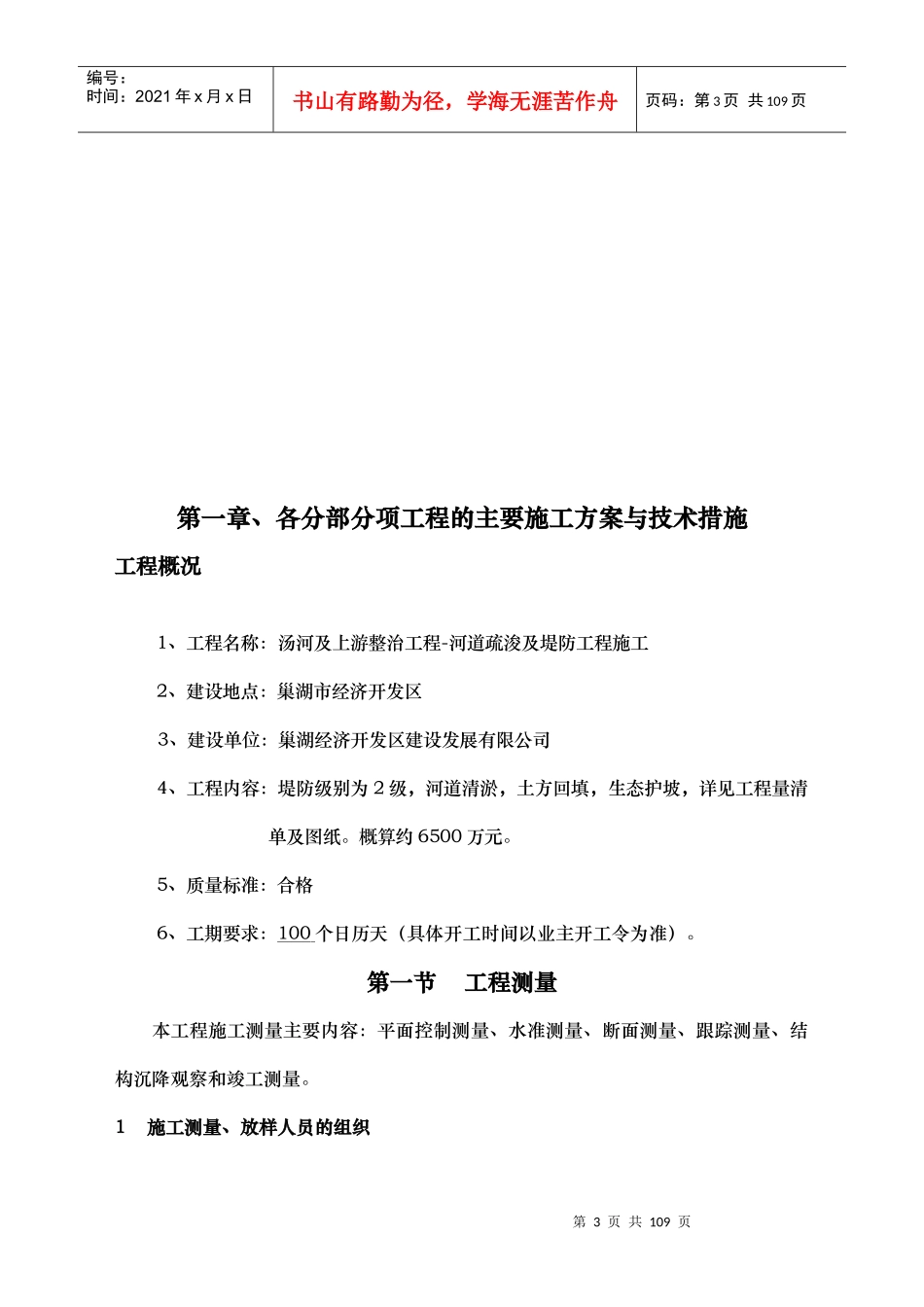

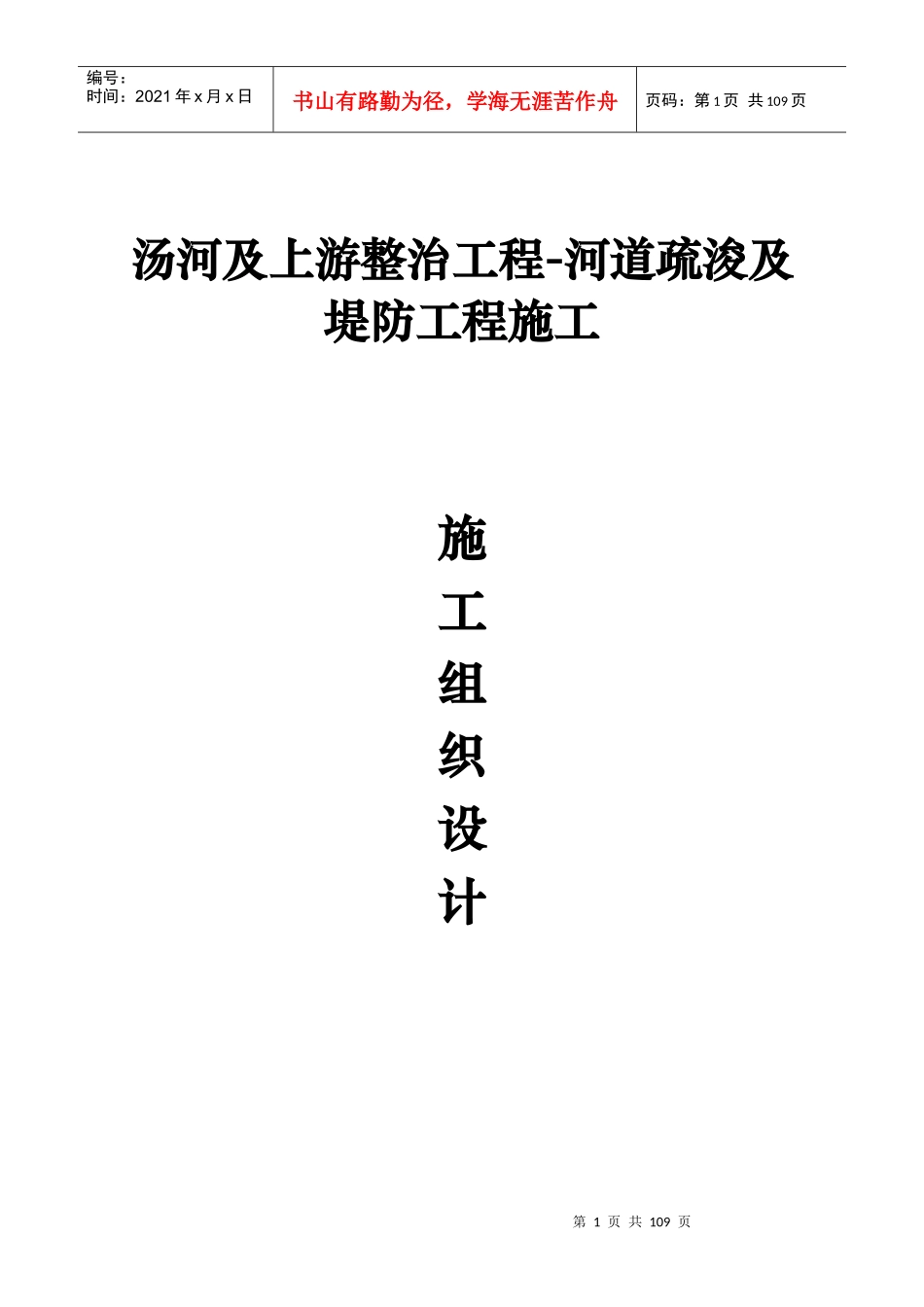

第1页共109页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共109页汤河及上游整治工程-河道疏浚及堤防工程施工施工组织设计第2页共109页第1页共109页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共109页编制日期：2013年9月7日目录(1)各分部分项工程的主要施工方案与技术措施(2)确保工程质量管理体系与措施(3)确保安全生产、文明施工管理体系与措施(4)工程进度计划与措施及施工网络图(5)确保工程进度计划及技术组织措施(附施工进度表或工期网络图)(6)资源配备计划①工程投入的主要物资(材料)情况描述及进场计划(附拟投入的主要施工机械设备表)②工程投入的主要施工机械设备情况、主要施工机械进场计划③劳动力安排计划及劳动力计划表(7)施工总平面图及临时用地表（安装类工程项目从实际需要）(8)有必要说明的其他内容第3页共109页第2页共109页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共109页第一章、各分部分项工程的主要施工方案与技术措施工程概况1、工程名称：汤河及上游整治工程-河道疏浚及堤防工程施工2、建设地点：巢湖市经济开发区3、建设单位：巢湖经济开发区建设发展有限公司4、工程内容：堤防级别为2级，河道清淤，土方回填，生态护坡，详见工程量清单及图纸。概算约6500万元。5、质量标准：合格6、工期要求：100个日历天（具体开工时间以业主开工令为准）。第一节工程测量本工程施工测量主要内容：平面控制测量、水准测量、断面测量、跟踪测量、结构沉降观察和竣工测量。1施工测量、放样人员的组织第4页共109页第3页共109页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共109页测量、放样是工程施工质量控制达到预期目标的重要环节。因此由具有理论和实践施工经验的专业测量员担任测量组长，并配备5名有一定经验的测量技术人员组成测量小组，负责本工程的测量、放样工作。2测量主要仪器配备经纬仪：“JZ-2”1台。水准仪：“S3”4台。全站仪：C-1001台。钢卷尺：30、50、100m各4把。其它测量配备设备：花杆、塔尺等。3交桩工作进场后由工程技术负责人组织，测量组长负责会同建设、设计、监理方工程师认真做好工程坐标控制桩、里程桩、水准点移交的实地交桩工作及前期测量资料交底工作。交桩时若发现问题应及时提出、及时解决。对埋设浅、容易变动的桩位（里程桩）应进行复测，交桩完备后应办理交桩手续。4测量放样本工程中构筑物较多，业主在交桩时提供的坐标，在打桩、基坑开挖时可能遭遇第5页共109页第4页共109页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共109页破坏，为此本工程的定位放样根据坐标来采用网格式放样：先按照交桩的坐标，定出整个河道中心线及相应附属工程的方位，再在网络图上布出具体位置方向角度以示正确，并将所有构筑物的转折点、交错点，均用桩来控制，而桩位控制在网络图上，在整个平面上选择三个不被振动、移动损坏的点做成牢固的控制桩位，亦反映在网络图上，最后在平面布置上挖土、驳岸、涵洞身等施工时用网络图的方位进行放样定位，并以三个控制桩位来复核，确保整个平面布置合乎设计要求。所布置的测点及保护桩，需用现浇混凝土来制成，桩入原状土应大于1.5m，并要求施工中每15天进行一次轴线网络复测，并严密进行调差和补点，要始终保证工程在高精度测量控制之下进行。1、平面控制测量施工图上标有各控制点坐标，在甲方交桩后，先进行内业计算，绘制坐标控制网，再进行现场平面控制测量，直线段交桩点上架全站仪，对中整平，打出直线，打桩定点，在定出的直线段基础上，确定弧线段或变截面段的拐点，根据设计圆弧半径尺寸放出弧形曲线及变截面形尺寸，复核无误后即打桩定位，由此放出各结构的中心控制线、边线、土方开挖线及基础施工边线。（2）里程桩号的复测与测定第6页共109页第5页共109页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共109页对施工沿线移交的里程桩号进行复测，且移出施工影响区以外，同时根据结构施工需要时应加桩，缩小施工控制范围，便于施工放样；对重设里程桩...
