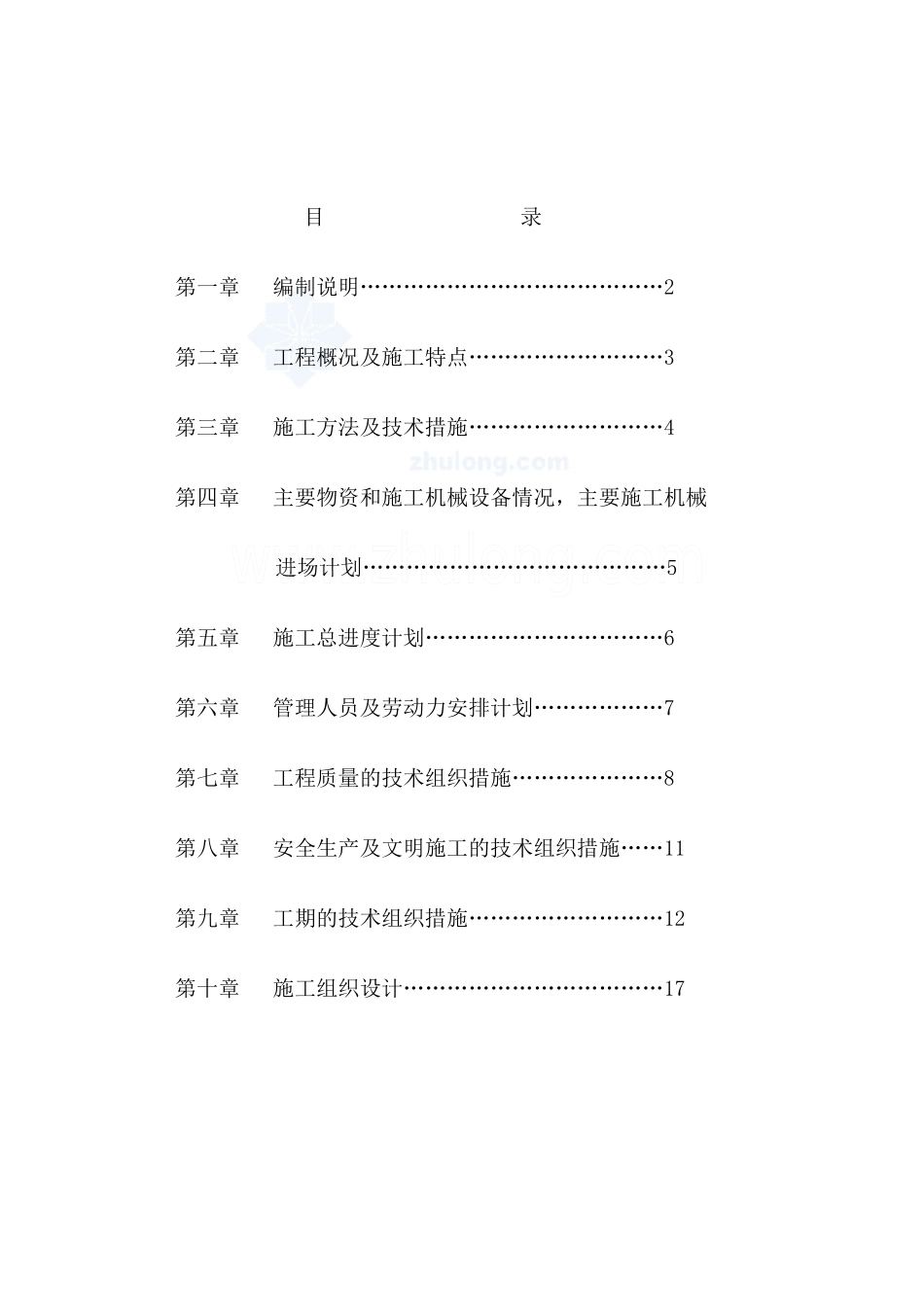

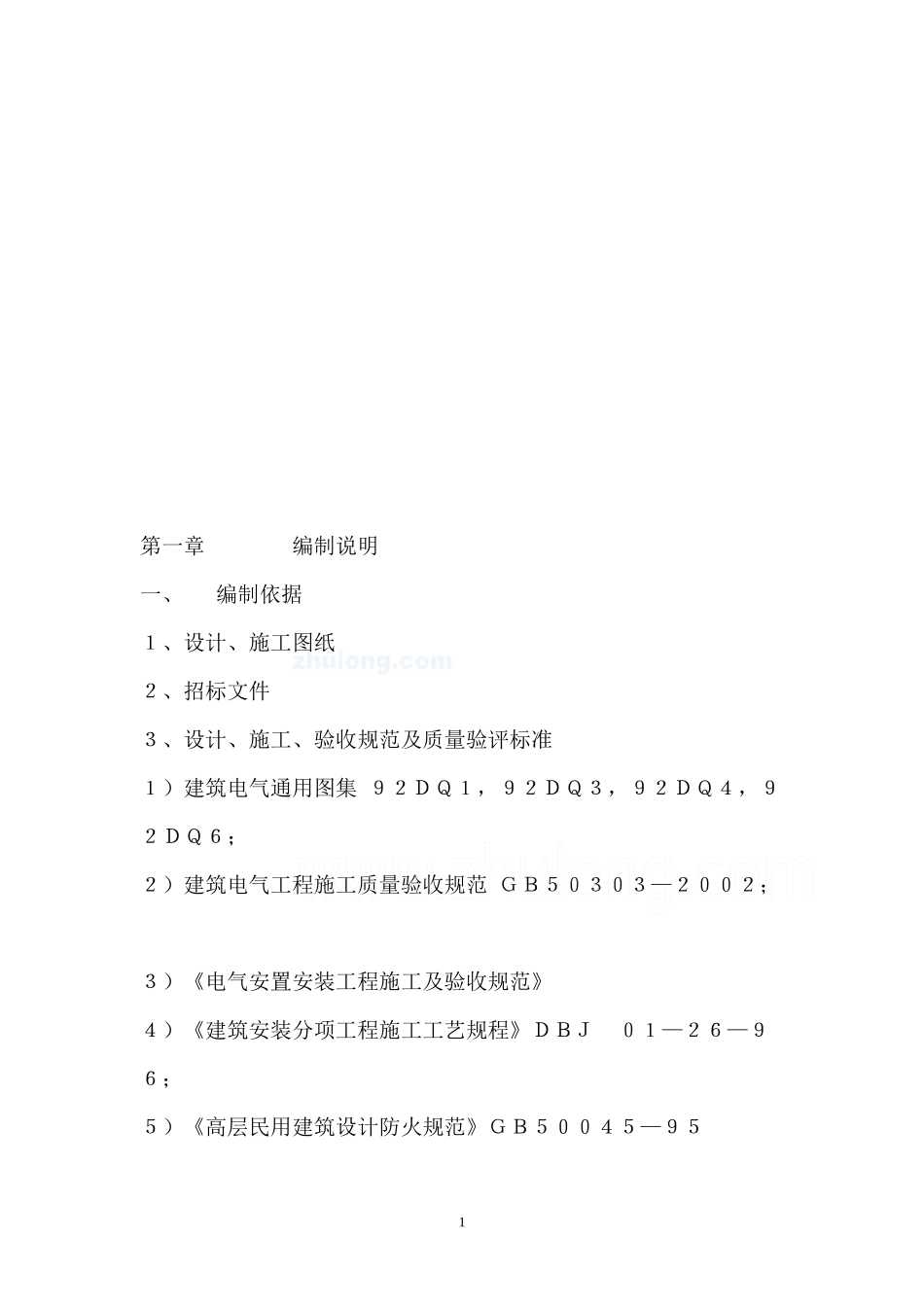

目录第一章编制说明……………………………………2第二章工程概况及施工特点………………………3第三章施工方法及技术措施………………………4第四章主要物资和施工机械设备情况，主要施工机械进场计划……………………………………5第五章施工总进度计划……………………………6第六章管理人员及劳动力安排计划………………7第七章工程质量的技术组织措施…………………8第八章安全生产及文明施工的技术组织措施……11第九章工期的技术组织措施………………………12第十章施工组织设计………………………………17第一章编制说明一、编制依据１、设计、施工图纸２、招标文件３、设计、施工、验收规范及质量验评标准１）建筑电气通用图集９２ＤＱ１，９２ＤＱ３，９２ＤＱ４，９２ＤＱ６；２）建筑电气工程施工质量验收规范ＧＢ５０３０３—２００２；３）《电气安置安装工程施工及验收规范》４）《建筑安装分项工程施工工艺规程》ＤＢＪ０１—２６—９６；５）《高层民用建筑设计防火规范》ＧＢ５００４５—９５1６）《民用建筑电气设计规范》ＪＧＪ／Ｔ１６—９２７）《住宅设计规范》ＧＢ５００９６—１９９９８）《住宅设计标准》ＤＧＪ０８—２０—２００１，Ｊ１００９０—２００１９）《低压配电设计规范》ＧＢ５００５４—９５１０）《供配电系统设计规范》ＧＢ５００５２—９５１１）《华北地区建筑电气通用图集》９２ＤＱ３、９２ＤＱ４、９２ＤＱ６2第二章工程概况及施工特点一、工程概况工程名称：某酒店夜景照明工程二、工程施工特点工程地点：工程范围：楼体ＬＥＤ灯具、管线和控制系统的安装；室外景观照明灯具、管线和控制系统的安装。承包方式：包工包料。施工工期：拟在2008年11月20日开工，工期不超过150天（日历天数）3第三章施工方法及技术措施一、光源及灯具的选择：光源及灯具均应具有较好的耐腐蚀性能及良好的电气绝缘性能。灯具应符合《灯具通用安全要求及试验》（ＧＢ７０００－８６）的有关要求，灯具的光学性能应满足设计要求。（１）ＬＥＤ灯具：采用铝合金材料，依据幕墙外里面的结构制作“井”字灯具外壳，光源采用美国ＣＲＥＥ的５ＷＬＥＤ冷白光源，进行防水处理后安装在全铝灯架上，连同变压器组成一体灯具。（２）地埋灯：灯具防护等级达到ＩＰ６７，安装时排气孔要按照生产厂家的说明要求进行处理，接线盒应安装防水密封圈，光源4应尽量放在灯具的底部，灯具表面玻璃温度应控制在６５度以下。灯具安装前应按照设计要求侧线、定位，安装好预埋件。（３）泛光灯：灯具支架表面防腐处理，采用户外安装防雨接线盒。（４）ＬＥＤ线条灯：灯带安装应横平竖直，进入灯带的电源应采用软线保护，灯带支架应分布均匀，支架的颜色与灯带应该统一，支架应与灯带可靠连接。二、照明配电箱照明配电箱采用户内落地安装，具体安装位置根据现场实际情况与甲方协商后决定。三、接地保护、等电位连接、漏电保护１．本工程配电系统采用三相五线制，接线时应注意三相平衡。２．所有电气设备及电气线路在正常情况下不带电的金属外壳均应按规程接地。３．电源引入建筑物进线处设置接地装置，接地电阻不应大于１欧姆，如实际接地电阻不满足要求，必须增加接地极。４．保证灯具配管、接线盒、灯具支架的可靠接地。５．带有漏电装置的回路，要求漏电装置动作时间小于０．１秒，动作电流小于３０ｍＡ。四、计量：设置统一计量装置，计量装置安装于照明电源总供电端。5五、控制系统：控制系统纳入楼宇自动控制系统，由大厦统一进行控制。第四章主要物资和施工机械设备一、机械准备：１）手持磨光机12台２）冲击钻12台二、辅助工器具３）万用表2台４）电阻测量仪2台５）钳形电流表2台６）电工专用工具12套67第五章施工总进度计划日期项目1周2周3周4周5周6周7周8周9周10周11周12周13周14周15周16周17周18周19周20周21周施工准备材料设备进场管线敷设缆线敷设灯具安装遥测分布调试总调试89第六章管理人员及劳动力安排计划项目经理技术负责人质量检查员施工员安全员电工12人管路电缆敷设10人电焊工2人义务消防员4人10第七章工程质量的技术组织措施一、主要施工部署一）、施工准...
