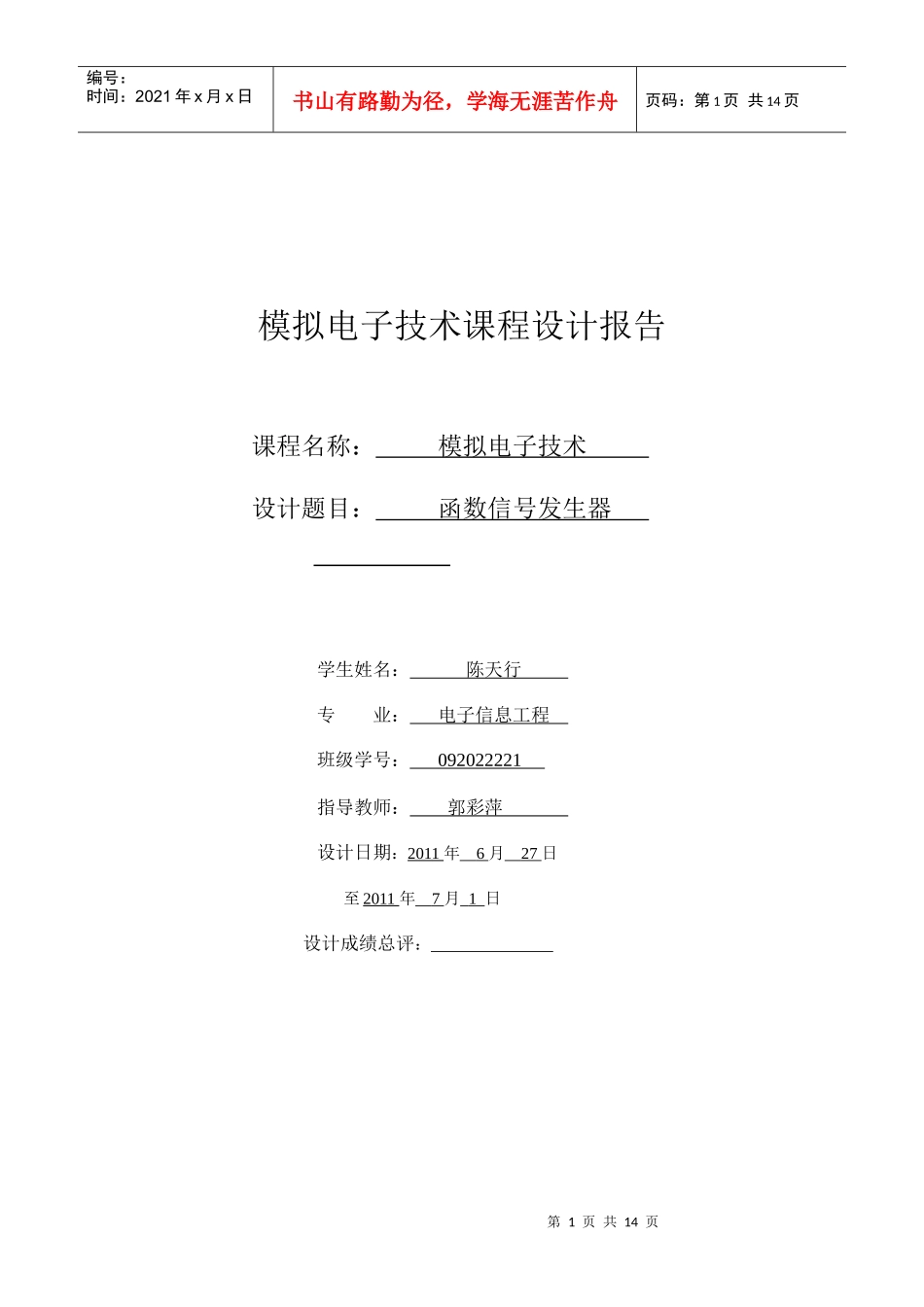

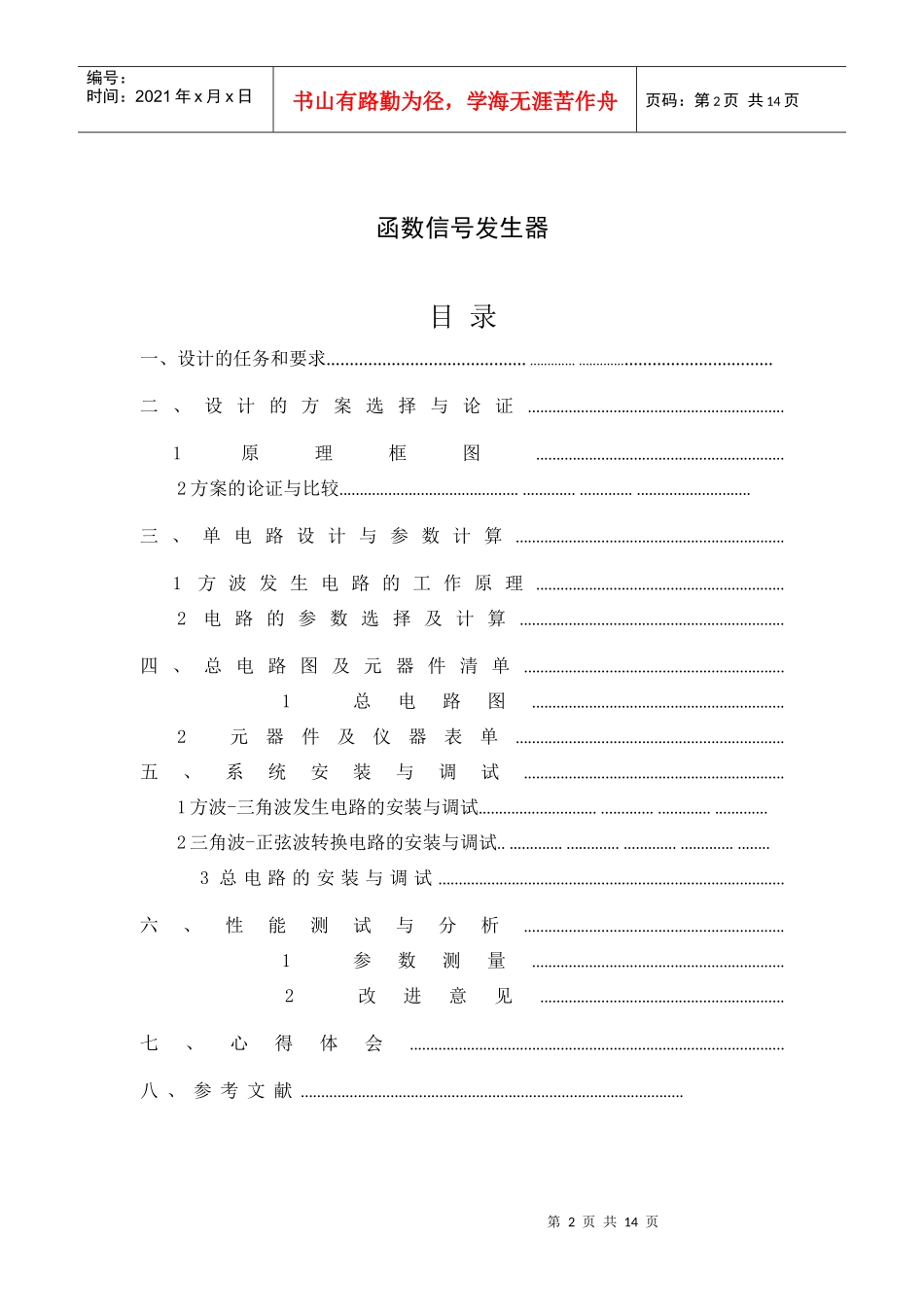

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页模拟电子技术课程设计报告课程名称：模拟电子技术设计题目：函数信号发生器学生姓名：陈天行专业：电子信息工程班级学号：092022221指导教师：郭彩萍设计日期：2011年6月27日至2011年7月1日设计成绩总评：第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页函数信号发生器目录一、设计的任务和要求.....................................................................................................二、设计的方案选择与论证...............................................................1原理框图.............................................................2方案的论证与比较..................................................................................................三、单电路设计与参数计算..................................................................1方波发生电路的工作原理.............................................................2电路的参数选择及计算.................................................................四、总电路图及元器件清单................................................................1总电路图..............................................................2元器件及仪器表单..................................................................五、系统安装与调试................................................................1方波-三角波发生电路的安装与调试....................................................................2三角波-正弦波转换电路的安装与调试..............................................................3总电路的安装与调试.....................................................................................六、性能测试与分析................................................................1参数测量..............................................................2改进意见............................................................七、心得体会............................................................................................八、参考文献..............................................................................................第3页共14页第2页共14页过零比较器文氏桥振荡电路积分电路编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页一、设计任务与要求1.掌握常用元器件的识别和测试，熟悉常用仪表，了解电路调试的基本方法。2.信号频率1HZ—100KHZ；3.输出信号幅度范围1—20V。4.进一步掌握模拟电子技术的理论知识，培养工程设计能力和综合分析问题、解决问题的能力。5.基本掌握常用电子电路的一般设计方法，提高电子电路的设计和实验能力。6.学会运用Multisim10仿真软件对所作出的理论设计进行仿真测试，并能进一步完善设计二、方案设计与论证函数发生器一般是指能自动产生正弦波、三角波及锯齿波、阶梯波等电压波形的电路或仪器。根据用途的不同，有产生三种或多种波形的函数发生器，使用的器件可以使分立器件（如低频信号函数发生器S101）。也可以采用集成电路（如单片函数发生器模块8038）。本课程设计采用集成运算放大器与晶体管差分放大器共同组成的方波——三角波——正弦波函数发生器的设计方法。如下图，由比较器和积分器组成方波——三角波产生电路，比较器输出的方波经积分器得到三角波，三角波到正弦波的变换电路主要由差分放大器来完成。差分放大器具有工作点稳定，输出阻抗高，抗干扰能力较强等优点。特别是作为直流放大器时，可以有效地抑制零点漂移，因此可将频率很低的三角波变换成正弦波。波形变换的原理是利用差分放大器传输特性曲线的非线性。首先产生正弦波，再由过零比较器产生方波，最后由积分电路产生三...
