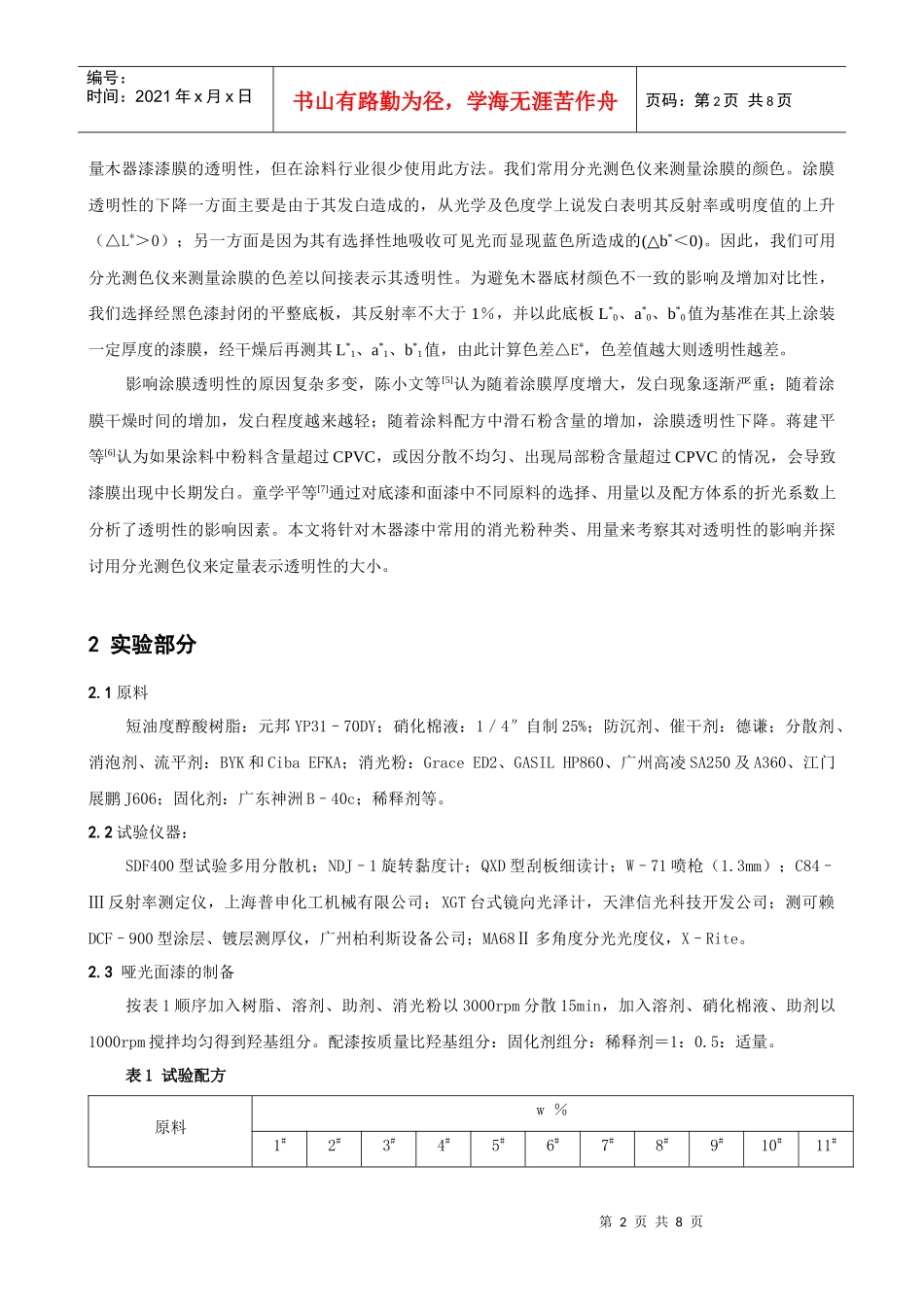

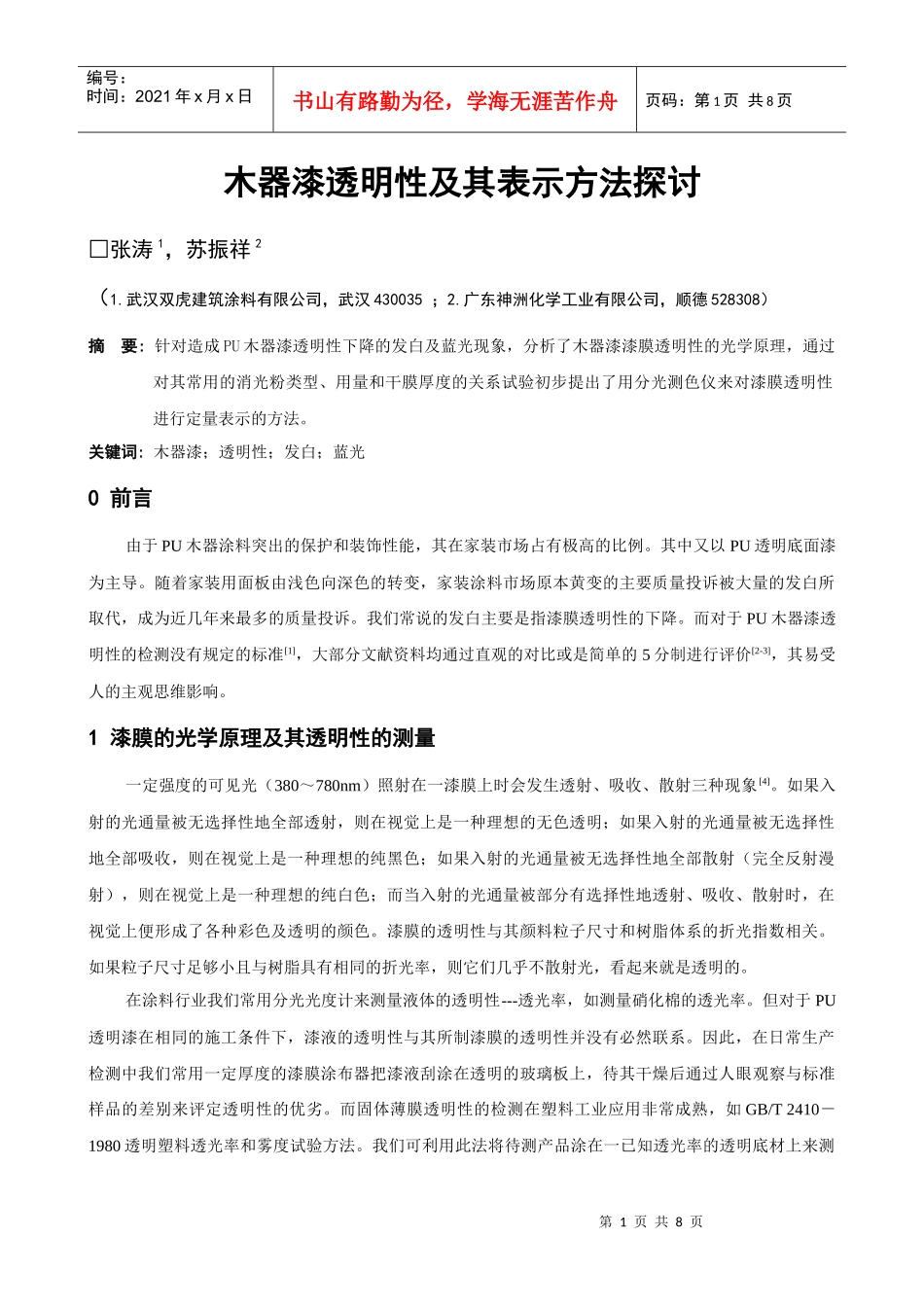

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页木器漆透明性及其表示方法探讨□张涛1，苏振祥2（1.武汉双虎建筑涂料有限公司，武汉430035；2.广东神洲化学工业有限公司，顺德528308）摘要:针对造成PU木器漆透明性下降的发白及蓝光现象，分析了木器漆漆膜透明性的光学原理，通过对其常用的消光粉类型、用量和干膜厚度的关系试验初步提出了用分光测色仪来对漆膜透明性进行定量表示的方法。关键词:木器漆；透明性；发白；蓝光0前言由于PU木器涂料突出的保护和装饰性能，其在家装市场占有极高的比例。其中又以PU透明底面漆为主导。随着家装用面板由浅色向深色的转变，家装涂料市场原本黄变的主要质量投诉被大量的发白所取代，成为近几年来最多的质量投诉。我们常说的发白主要是指漆膜透明性的下降。而对于PU木器漆透明性的检测没有规定的标准[1]，大部分文献资料均通过直观的对比或是简单的5分制进行评价[2-3]，其易受人的主观思维影响。1漆膜的光学原理及其透明性的测量一定强度的可见光（380～780nm）照射在一漆膜上时会发生透射、吸收、散射三种现象[4]。如果入射的光通量被无选择性地全部透射，则在视觉上是一种理想的无色透明；如果入射的光通量被无选择性地全部吸收，则在视觉上是一种理想的纯黑色；如果入射的光通量被无选择性地全部散射（完全反射漫射），则在视觉上是一种理想的纯白色；而当入射的光通量被部分有选择性地透射、吸收、散射时，在视觉上便形成了各种彩色及透明的颜色。漆膜的透明性与其颜料粒子尺寸和树脂体系的折光指数相关。如果粒子尺寸足够小且与树脂具有相同的折光率，则它们几乎不散射光，看起来就是透明的。在涂料行业我们常用分光光度计来测量液体的透明性---透光率，如测量硝化棉的透光率。但对于PU透明漆在相同的施工条件下，漆液的透明性与其所制漆膜的透明性并没有必然联系。因此，在日常生产检测中我们常用一定厚度的漆膜涂布器把漆液刮涂在透明的玻璃板上，待其干燥后通过人眼观察与标准样品的差别来评定透明性的优劣。而固体薄膜透明性的检测在塑料工业应用非常成熟，如GB/T2410－1980透明塑料透光率和雾度试验方法。我们可利用此法将待测产品涂在一已知透光率的透明底材上来测第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页量木器漆漆膜的透明性，但在涂料行业很少使用此方法。我们常用分光测色仪来测量涂膜的颜色。涂膜透明性的下降一方面主要是由于其发白造成的，从光学及色度学上说发白表明其反射率或明度值的上升（△L*＞0）；另一方面是因为其有选择性地吸收可见光而显现蓝色所造成的(b△*＜0)。因此，我们可用分光测色仪来测量涂膜的色差以间接表示其透明性。为避免木器底材颜色不一致的影响及增加对比性，我们选择经黑色漆封闭的平整底板，其反射率不大于1％，并以此底板L*0、a*0、b*0值为基准在其上涂装一定厚度的漆膜，经干燥后再测其L*1、a*1、b*1值，由此计算色差△E*，色差值越大则透明性越差。影响涂膜透明性的原因复杂多变，陈小文等[5]认为随着涂膜厚度增大，发白现象逐渐严重；随着涂膜干燥时间的增加，发白程度越来越轻；随着涂料配方中滑石粉含量的增加，涂膜透明性下降。蒋建平等[6]认为如果涂料中粉料含量超过CPVC，或因分散不均匀、出现局部粉含量超过CPVC的情况，会导致漆膜出现中长期发白。童学平等[7]通过对底漆和面漆中不同原料的选择、用量以及配方体系的折光系数上分析了透明性的影响因素。本文将针对木器漆中常用的消光粉种类、用量来考察其对透明性的影响并探讨用分光测色仪来定量表示透明性的大小。2实验部分2.1原料短油度醇酸树脂：元邦YP31–70DY；硝化棉液：1／4″自制25%；防沉剂、催干剂：德谦；分散剂、消泡剂、流平剂：BYK和CibaEFKA；消光粉：GraceED2、GASILHP860、广州高凌SA250及A360、江门展鹏J606；固化剂：广东神洲B–40c；稀释剂等。2.2试验仪器：SDF400型试验多用分散机；NDJ–1旋转黏度计；QXD型刮板细读计；W–71喷枪（1.3mm）；C84–Ⅲ反射率测定仪，上海普申化工机械有限公司；XGT台式镜向光泽计，天津...
